NIKKOR PC-E 19/4 ED
 ______________________________________________________________________________________________________________________



27 de Enero de 2.018

 Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

Con Nikon D850________________________________________________________________________________________________________________________________

- Definición en exterior.                                                                                                     Detalles en Metodología ►

19 mm. a f 1:5,6 - f 1:8


Distancia: 25 m.

 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Nikon D850 - C 1.00 - LD 2.016 - LF 1.0]
Medición: Matricial. | Procesado de .JPG: con A. DNG. C. + A. CS6
Todos los ajustes estándar excepto enfoque: Cantidad 50, Radio 0,6, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 45,4 Mpx. - Espacio en disco: de 5 a 7 MB


- Definición en estudio.

Para ver el mosaico de la focal deseada haz clic en sus aberturas.                   Detalles en Metodología ►

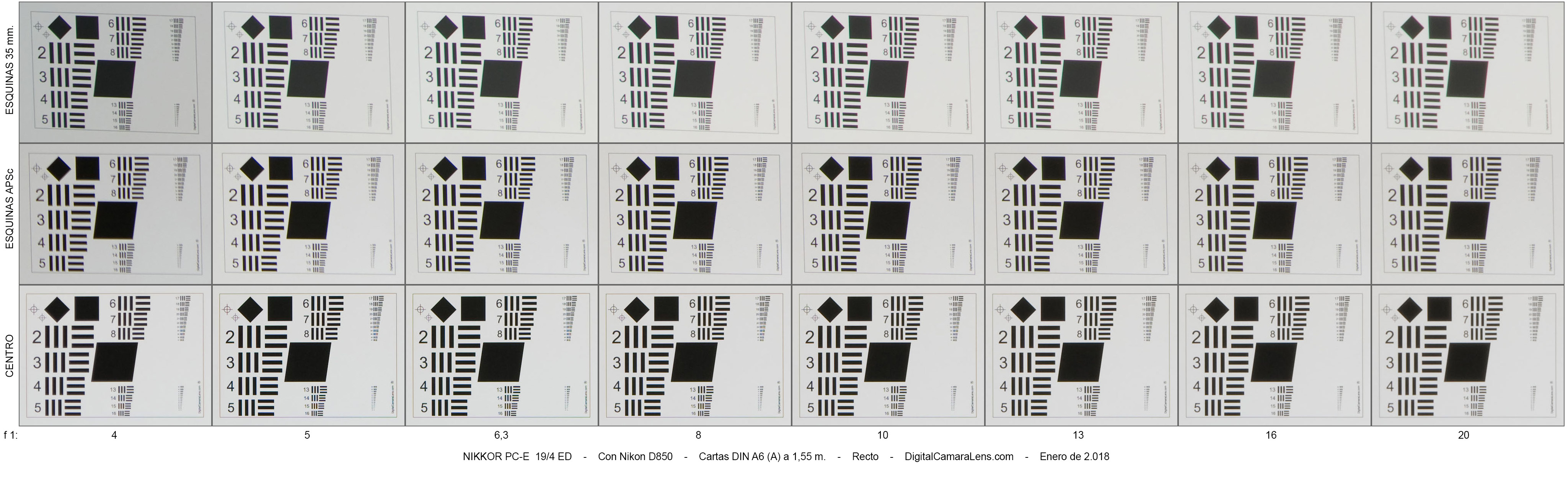

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica




Recto.

Shift 5 mm.

Shift 10 mm.

Shift Int. 5 mm.

Shift Int. 10 mm.



f 1:/
4 - 5 - 6,3 - 8 - 10 - 13 - 16 - 20

4 - 5 - 6,3 - 8 - 10 - 13 - 16 - 20

4 - 5 - 6,3 - 8 - 10 - 13 - 16 - 20

4 - 5 - 6,3 - 8 - 10 - 13 - 16 - 20

4 - 5 - 6,3 - 8 - 10 - 13 - 16 - 20

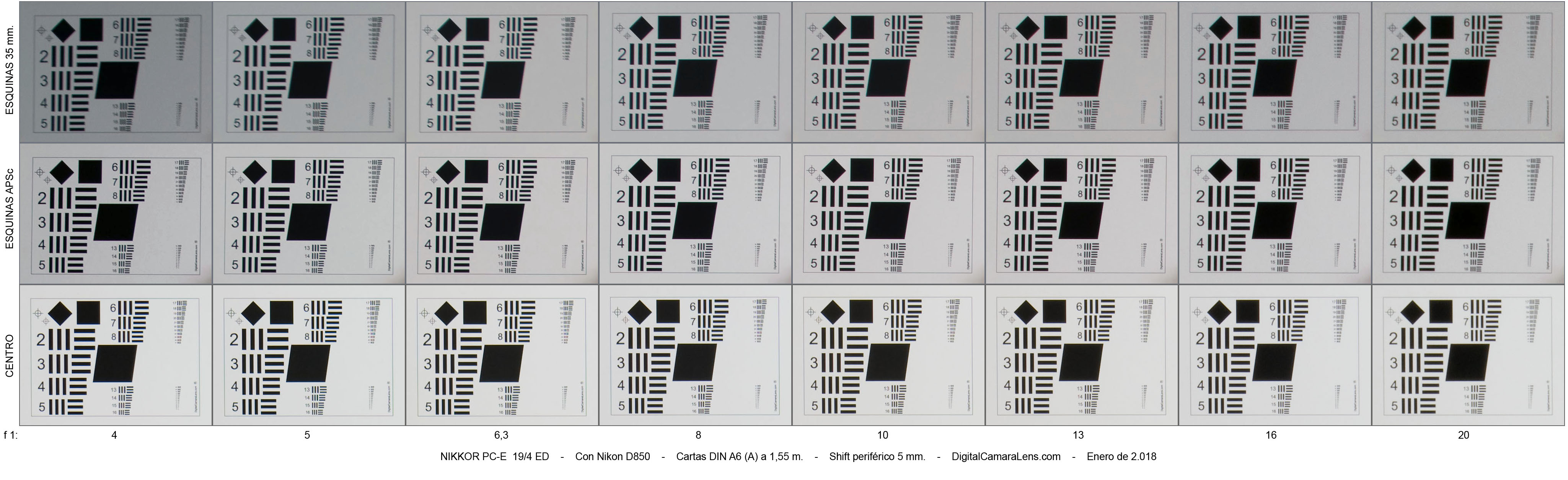

Shift 5 mm. corresponde a la esquina más próxima al perímetro exterior. (marco amarillo esquema inferior)

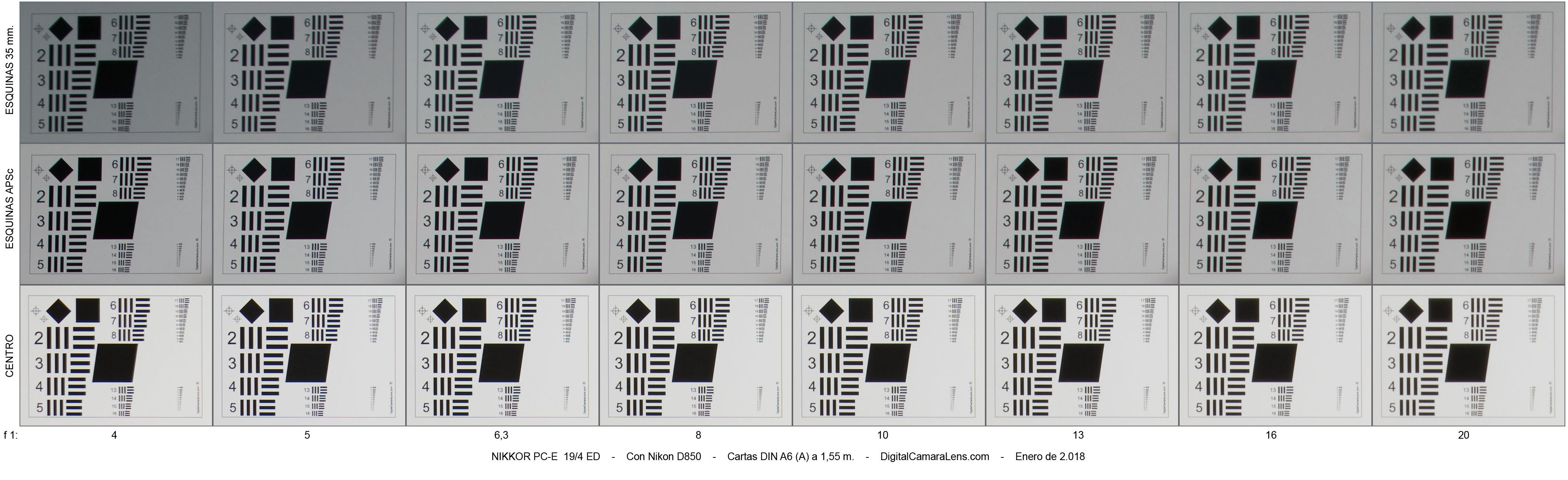

Shift 10 mm. corresponde a la esquina más próxima al perímetro exterior. (marco azul esquema inferior)

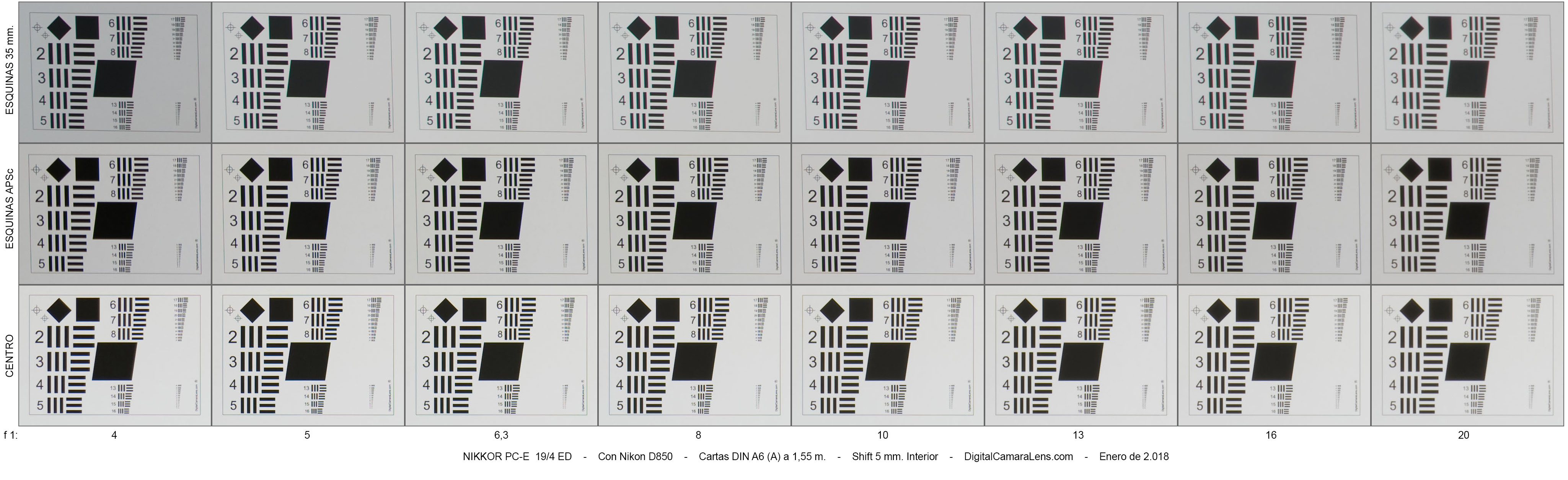

Shift Int 5 mm. corresponde a la esquina interna. (marco amarillo esquema inferior)

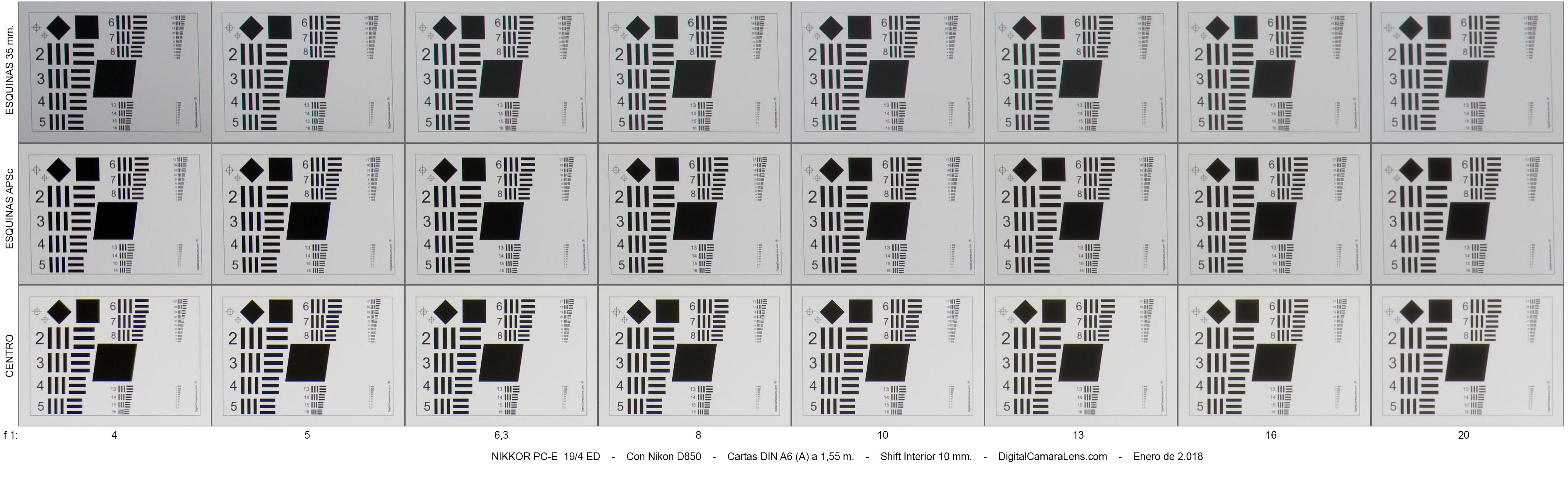

Shift Int 10 mm. corresponde a la esquina interna. (marco azul esquema inferior)

Las cartas de esquinas del mosaico Shift Int. muestran una imagen con menos viñeteo y más nitidez pues en el desplazamiento, mientras las periféricas se acercan al extremo del círculo, éstas lo hacen al centro. En una imagen que ocupe el encuadre al 100% y se haya desplazado la proyección siempre veremos unas esquinas con mayor nitidez y viñeteo que la opuestas.

Síntesis de 40 fotos y 120 zonas muestreadas.

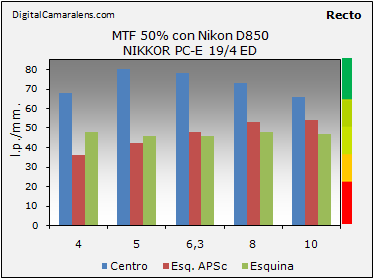

Resolución en estudio MTF50%  (Valor óptimo teórico 80 l.p./mm.)                              Detalles en Metodología ►


Recto 4 5 6,3 8 10 13 16 20
Centro 68 80 78 73 66 61 54 45
Esq. APSc 36 42 48 53 54 53 46 37
Esquina 48 46 46 48 47 43 37 31

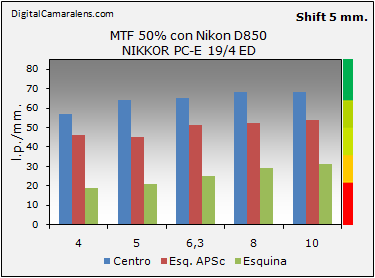

Recto 4 5 6,3 8 10 13 16 20
Centro 57 64 65 68 68 61 53 41
Esq. APSc 46 45 51 52 54 51 43 32
Esquina 19 21 25 29 31 31 29 24

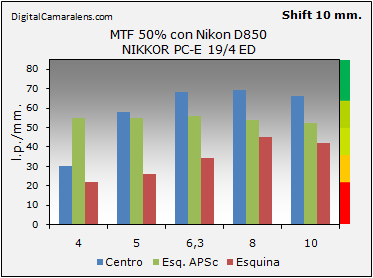

Recto 4 5 6,3 8 10 13 16 20
Centro 30 58 68 69 66 60 53 43
Esq. APSc 55 55 56 54 52 45 38 30
Esquina 22 26 34 45 42 37 31 24

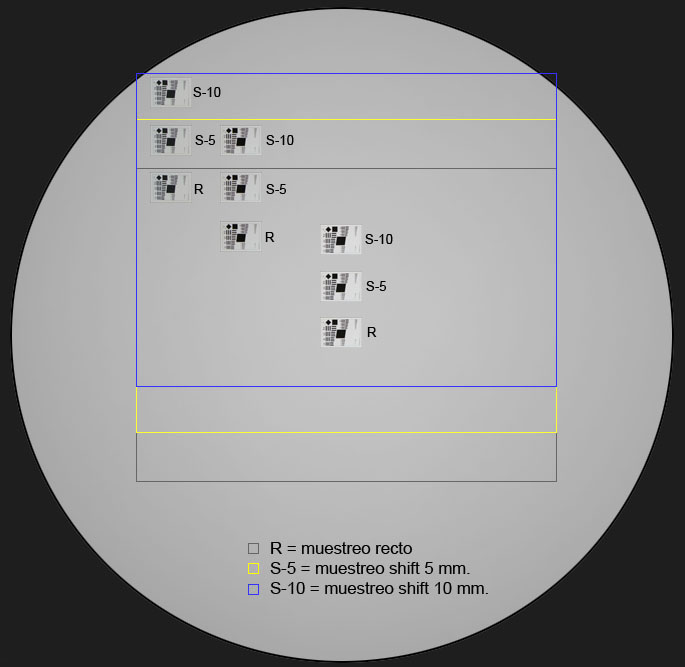

Esquema de las posiciones de las tres cartas MTF de cada secuencia para la medición de sus valores.

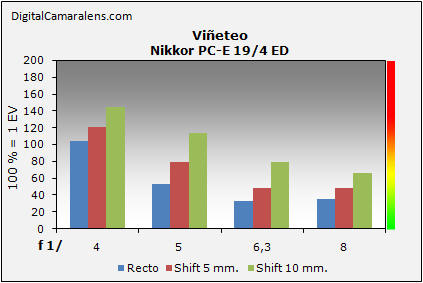

- Viñeteo                                                                                                                                Detalles en Metodología ►





Focales

f 1:/

 4 5 6,3 8
Recto.

%

 104 53 33 35
Shift 5 mm. % 121 79 49 48
Shift 10 mm. % 144 114 79 66

Tipo de viñeteo: progresivo y simétrico en recto y asimétrico en los desplazamientos.
100% Sat. = 1 Ev

- Distorsión geométrica.                                                                                                    Detalles en Metodología ►

Focales

Dist.

 % Inversión
Recto 2,5 m. -1,19 Apreciable
Shift 5 mm. 3 m. -0,93 Muy ligera
Shift 10 mm. 3,5 m. -1,58 "
Recto

Shift 10 mm.


- Reflejos en el elemento frontal.-
Ver Galería.
- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología ►


Focales

f 1:/

 4 5 6,3 8 10 13 16 20
Recto. % 0,04 0,02 0 0,02 0 0 0 0
Amplitud   r r r r r r r r
Shift 5 mm. % - 0,10 0,06 0,08 0,08 0,08 0,08 0,08
Amplitud     r r r r r r r
Shift 10 mm. % - 0,10 0,06 0,08 0,08 0,06 0,04 0,02
Amplitud     r r r r r r r

                                  Índices de referencia:
                                              ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                                  a: amplia |  m: media  |  r: reducida


- Astigmatismo y coma.-

No se aprecian signos de astigmatismo a nivel visual ni en mediciones P+T, el coma es bastante contenido. En el centro, con configuración descentrada, se observan en los dos primeros diafragmas ACs longitudinales que se corrigen con el diafragmado.

- Enfoque y fotometría.                                                                           Detalles en Metodología ►

Consistencia: correcto.
Precisión: correcto
Micro-ajustes necesarios: 0

En el apartado de fotometría he seguido el procedimiento clásico de medir el tiempo de exposición en modo Av en base al diafragma que queramos, con el tiempo que me propone el programa paso a M y fijo los dos parámetros. Evidentemente también se puede partir de M y fijar F y T hasta centrar el indicador +/- en cero. Después se descentra lo que se necesite y se hace la foto, la exposición queda clavada.

El arqueo del anillo de enfoque es un poco estrecho en la franja de 2 m. a infinito.
