En esta página tenéis unas nociones básicas de este defecto óptico, para la mayoría de vosotros muy conocido.



Plantilla y probetas.-

En este apartado se utiliza una plantilla de color turquesa mate de 2.5 mts. x 1.5 mts. realizándose las tomas siempre con enfoque a infinito e iluminación centrada.

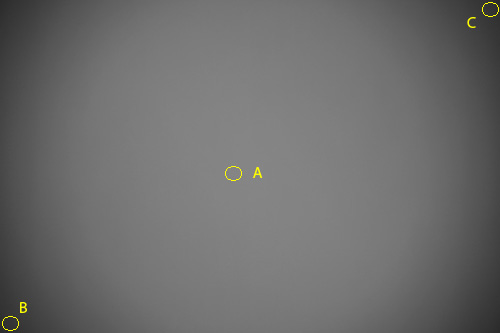

Las zonas enmarcadas corresponden a las de extracción de muestras o recortes para la elaboración del mosaico o gráfica.









Aclaraciones sobre tipos de viñeteo que se indican.-
Habitualmente nos encontramos con tres tipos de viñeteo: progresivo, periférico y radial. Estos tipos se diferencian por el gradiente de progresión o caída de luz desde el mismo centro hasta la esquina extrema.


-Progresivo.
Si tomamos 10 muestreos del radio centro/esquina extrema, el diferencial de luz va creciendo de forma gradual. Este tipo de viñeteo no se aprecia de forma excesiva en una fotografía de retrato, lo apreciaremos más en paisaje viendo el cielo de un azul muy saturado e irreal.

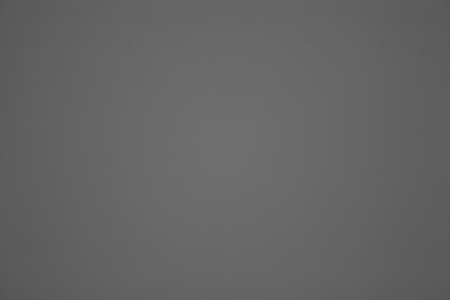

                      Ejemplo de Viñeteo Progresivo de un 60%



-Periférico.
En este tipo de viñeteo alcanza una progresión mayor en el último tercio exterior. Está a medio camino entre el progresivo y el radial.

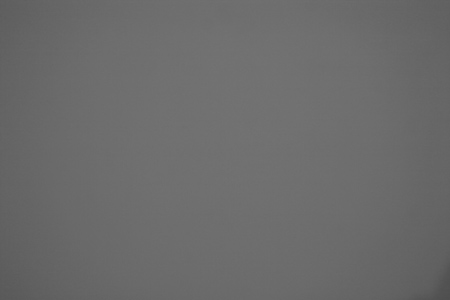

                       Ejemplo de Viñeteo Periférico de un 50%


-Radial.
La progresión se manifiesta casi en su último tercio alcanzado unos valores que a veces sin ser muy altos son mucho más visibles que los dos anteriores.

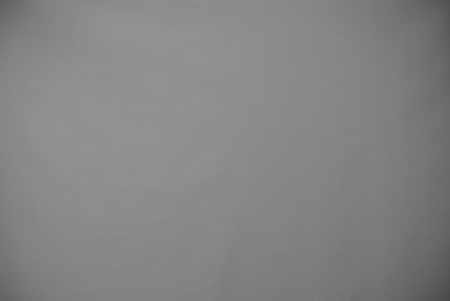

                        Ejemplo de Viñeteo Radial de un 70%


*** Las probetas están decoloradas para calcular el % de caída de luz.



                                                         ________________________


Valoraciones.-

Un % de un 10/15% se considera notable, entre un 15% y un 25% tolerable, y por encima de un 25%, dependiendo de la calidad esperada del producto, digno de tener en cuenta y valorar en su caso.

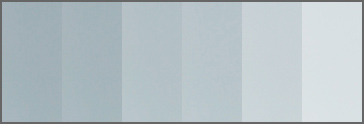

Escala de degradado o de aumento de saturación (según el sentido) extraída de la carta de estudio           utilizada para la medición del % de viñeteo.
Las seis muestras corresponden a : 100%-80%-65%-50%-30%-15% de adición del color cyan sobre fondo blanco.
Cambios mas sutiles no son apreciables dentro del cuadro por el ojo humano.

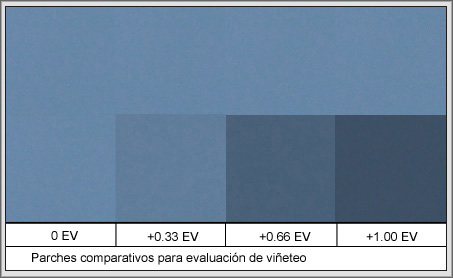

                                   Equivalencia entre saturación por adición y 1 EV

           Valores EV                        +0.33 EV    +0.50 EV    +0.66 EV    +0.85 EV    +1.00 EV
           Saturación por adición        +33%        +45%         +60%         +80%         +85%
