NIKKOR PC-E 19/4 ED
________________________________________________________________________________________________________________________



27 de Enero de 2.018

Partes de la Página
aaaaa
Características Téc.

PARTES DE LA PRUEBA

        CONSTRUCCIÓN   |

ANÁLISIS

|    EVALUACIÓN

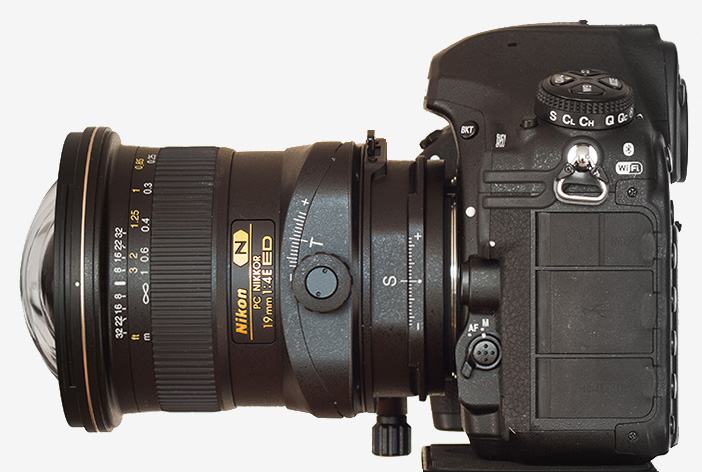

Con Nikon D850________________________________________________________________________________________________________________________________


En esta prueba vamos a ver el nuevo objetivo descentrable y basculable más angular del catálogo actual de Nikon, de hecho, dentro de esta tipología, es el más angular fabricado por esta firma hasta la fecha. Además de este 19 mm. Nikon posee en su catálogo actual tres ópticas PC (perspective control) más que complementan el rango focal:

Nikkor PC 24/3,5 D ED |  Nikkor PC 45/2,8 D ED  |  Nikkor PC 85/2,8 D

Se ha de tener en cuenta que los objetivos de este tipo, sean del fabricante que sean, están enfocados mayoritariamente a un uso profesional. Son ópticas sin concesiones constructivas, estéticas y de tamaño. Las aplicaciones habituales a las que van destinados son principalmente: arquitectura y paisaje. En las dos primeras páginas voy a centrarme en la descripción de este 19 mm., en sus prestaciones ópticas en configuración lineal y descentrado por desplazamiento (shif) en dos tramos: 5 y 10 mm.. El apartado de vasculación (tilt) entiendo que es una aplicación más creativa y por lo tanto difícil de medir.

En la Galería haré una descripción gráfica del funcionamiento de estos objetivos con las muestras de esta prueba.

En la inspección previa y en su manejo, -instalado en cámara-, no hay sorpresas negativas, al contrario. El objetivo tiene una mecánica de articulación y enfoque soberbio. Como podréis ver por la nomenclatura E posee diafragmado automático y electromagnético, carece de anillo mecánico de diafragmado.

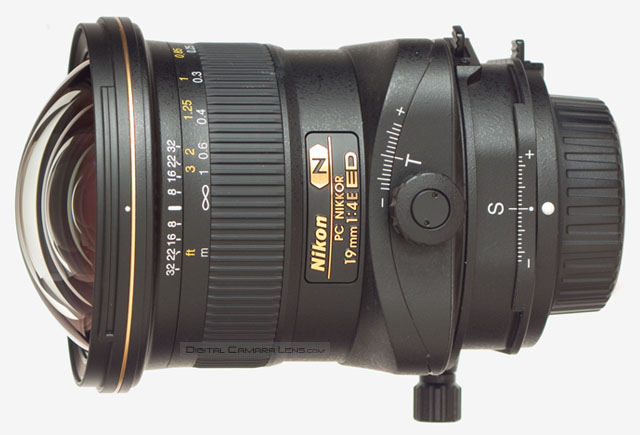

A continuación unas fotografías del objetivo, la ficha de los detalles de diseño y operativos y la de c.c.t.t.





Detalles de configuraciones


Esquema genérico


Características Constructivas y Acabados - Inspección Exterior


Chasis:
metálico

Exterior: plástico termoestable.

Bayoneta: aluminio anodizado, acabado excelente.

Elementos telescópicos: ninguno

Aislamiento externo: sin junta de caucho tórica ni túnel interno de desplazamiento de pupila.

Anillo enfoque manual: directo sobre helicoidal. No tiene seguro de final de carrera. Ajustes laterales y longitudinales excelentes.

Tipo de e
nfoque: interno por grupo delantero, el elemento frontal no rota.

Parasol: no.

Ventana de distancia: No tiene. Los mts. orientativos se encuentran serigrafiados en al anillo de enfoque.




CARACTERÍSTICAS TÉCNICAS (Fabricante)

Descripción

Valor
Círculo de Imagen 35 mm.
Peso  885 gr.
Dimensiones L = 124 mm.
Ø = 89 mm.
Tamaño del Filtro  mm.
Construcción   17 Elementos
  13 Grupos
Láminas en el diafragma  9
Ángulo de visión Horizontal en 35 mm. 97º
Desplazamiento (Shift) 12 mm.
Basculación (Tilt) 7,5º
Rotación-stops marcados 90º - 3
Aberturas Max. = 4
Mín. = 32
Distancia Mínima de Enfoque    25 cm.
Magnificación Máxima 1:5,5
Accesorios  Tapas Frontal y Trasera
Mont. Disp. : F
