SAMYANG
24/3,5 TS
ED AS UMC
________________________________________________________________________________________________________________________ |
26 de Junio de 2.013
Partes de la Página
Definición en
Estudio
▼
Viñeteo
▼
Distorsión
▼
A. Cromáticas
▼
Enfoque
▼ |
 |
PARTES DE LA PRUEBA |
|
CONSTRUCCIÓN
| |
ANÁLISIS |
|
EVALUACIÓN |
|
Con
Canon 5D Mk II ____________________________________________________________________________________________________________________________ |
|
- Definición en
exterior.
Detalles en
Metodología
► |
 |
|
24 mm. a
f 1:6,3
-
f 1:9 |
|
Distancia: 25 m.
Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW [Firmware de
Canon 5D MkII - 2.0.7] |
Medición: Evaluativa.
Procesado de .JPG: con A.C.R. - PS CS4.
Todos los ajustes estándar excepto enfoque:
Cantidad 65, Radio 0,8, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño
21 Mpx. - Espacio en disco: de 5 a 7 MB
|
|
- Definición en
estudio. Detalles en
Metodología ► |
|
|
Resumen
Definición en Estudio. |
Valoración simplificada
de nitidez por focal y abertura.
|
Diafragmas |
f 1:/ |
3,5 |
4 |
5,6 |
8 |
11 |
|
Valores normal |
.. |
*|* |
*|* |
*|* |
*|* |
*|* |
|
Valores Shift 10 mm |
|
*|* |
*|* |
*|* |
*|* |
*|* |
Abreviaciones:
*
Excelente
|
*
Correcto
|
*
Mejorable
|
*
Deficiente
|
*
Muy deficiente
|
|
Comentarios.-
En las dos secuencias de cartas
podemos ver un rendimiento de correcto a notable en todo el
fotograma con el objetivo en
posición recto. Vemos como las esquinas van ganando contraste y
nitidez de forma
lineal conforme se va diafragmando y que el centro tiene su mejor
momento en f 1:5,6 no se resintiéndose de forma apreciable al llegar
a los f 1:11.
Vemos como las esquinas acusan la distorsión de -1,52% aunque
ésta es de forma lineal, fácilmente corregible vía soft.
También se puede apreciar en esa zona el nivel de viñeteo y su evolución, tanto
en formato de 35 mm. como en APSc.
Con el objetivo descentrado 10 mm. (shift) la visión que tenemos es
distinta. Como cabía esperar las ACs laterales se incrementan de
forma apreciable pero también lo hace la nitidez en la zona central. En esta zona,
si se quiere una nitidez correcta, es aconsejable no bajar de los f
1:8 |
- Viñeteo.
Detalles en
Metodología
► |
|
Diafragmas |
f 1:/ |
3,5 |
4 |
5,6 |
8 |
11 |
|
Valores recto |
% |
118 |
108 |
63 |
42 |
49 |
|
Shift 12 mm. (med) |
% |
129 |
125 |
101 |
77 |
57 |
|
Shift 12 mm. (max) |
% |
174 |
169 |
149 |
132 |
118 |
|
100 % = 1 EV |
|
|
 |
|

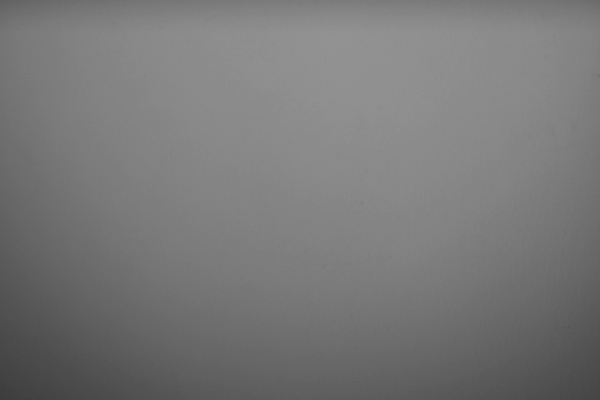

f 1:5,6 con Shift
inferior de 12 mm. |
|
Comentarios Viñeteo.-

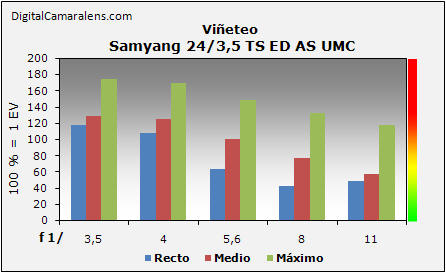

Tal y como se puede ver en la miniatura superior al desplazar el eje
óptico al máximo el viñeteo que se produce no es simétrico arrojando
unos valores más altos en la zona más externa al circulo de visión
real. Para hacer la gráfica he calculado del desplazamiento máximo
los máximos y los medios. En cualquier caso habrá que hacer un
perfil personalizado en PS si se quiere corregir este apartado y
esto, como siempre, solo se hace una vez. |
|
-
Distorsión geométrica.
Detalles en
Metodología
►
|
|
Focal |
Dist. |
% |
Inversión |
|
24 mm. |
2,5 m. |
-1,52 |
Muy ligera |
|
24 mm. |
2,5 m. |
-2,69 |
- |
|
Comentarios Distorsión Geométrica.-
El valor que arroja este apartado es elevado teniendo en cuenta el
tipo de óptica. Elevado pero bastante lineal por lo que facilita su
corrección vía soft. En distancias superiores a 10 m. el valor baja
de forma apreciable (ver muestras)
|
***
Imagen con intercambio.
Si pasas el puntero por encima de la imagen se intercambiará por
otra con desplazamiento de 10 mm. /Shift), al quitarlo se
reestablece la anterior.
|
|
 |
|
Miniatura a 2,5 m.
de distancia. tomadas en dos días distintos, en ella se aprecia el
incremento de distorsión en posición Shift 10 mm. |
-
Aberraciones Cromáticas. Detalles en
Metodología
► |
Valoración
de ACs
laterales por focal y abertura.
|
Diafragmas |
f 1:/ |
3,5 |
4 |
5,6 |
8 |
11 |
|
Normal |
.. |
- |
0,119 |
0.089 |
0,06 |
0,06 |
|
Shift 10 mm. |
|
- |
- |
0,06 |
0 |
0 |
Índices
de referencia:
≥ 0,3% muy
deficiente. |
de 0,2 a 0,3% deficiente |
≤
0,2% correcto |
≤
0,1% excelente |
|
Comentarios.-
Pese a tener unos valores de medición bajos la amplitud de las zonas
afectadas es muy elevada en posición Shift 10 mm. En posición normal el
rendimiento en este apartado es de un notable alto. Son los valores en posición
Shift los que hacen bajar de forma apreciable la nota en este apartado. |
-
Enfoque y Fotometría. Detalles en
Metodología
► |
|
|
|
|
| |
