CANON TS-E 24/3,5 L II
______________________________________________________________________________________________________________________


21 de Agosto de 2.010
16 de Junio de 2.018

Partes de la Página

Definición en Estudio
Viñeteo
Distorsión
A. Cromáticas
Enfoque

PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

ANÁLISIS

|    EVALUACIÓN

Con Canon 5D MK II ____________________________________________________________________________________________________________________________


- Definición en exterior
.                                                                                                     Detalles en Metodología


Si pasas el ratón por encima de la imagen se intercambiará por otra con aplicación de desplazamiento (Shift)


f 1:5,6 f 1:8


Distancia fija: 25 mts.
Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de
Canon 5D MkII - 2.0.7]
Medición: Evaluativa - 24 mm. : -0,15 EV
Procesado de .JPGs.-
Procesador: A.C.R. - Todos los ajustes estándar excepto enfoque:
Cantidad 65, Radio 0,8 y Detalle 25
Descarga de originales.-
Si clicas la abertura se descargará el original.
Tamaño: 21 Mpx. Espacio en disco:  6 MB



Resumen Definición en Exterior.

El uso del control de perspectiva tiene su principal aplicación en distancias cortas y motivos de mucha altura o con desfase vertical pero en una fotografía de paisaje también añade un plus importante de naturalidad visual. Sea con esta aplicación o sin ella, este 24 mm. tiene una calidad óptica apabullante. Sus ACs laterales prácticamente nulas y su excelente nitidez desde plena abertura nos proporciona unos resultados que no vi en su día, ni de lejos, con el EF 24/1,4L I. Desde el centro hasta los mismos ángulos no flojea en ninguna zona. La hierba del ángulo inferior derecho, las ventanas y los aireadores del edificio de la izquierda se pueden tocar. Ningún fringe en contrastes altos, como sucede cuando no hay ACs laterales.


- Definición en estudio.
                                                                                                     Detalles en Metodología
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

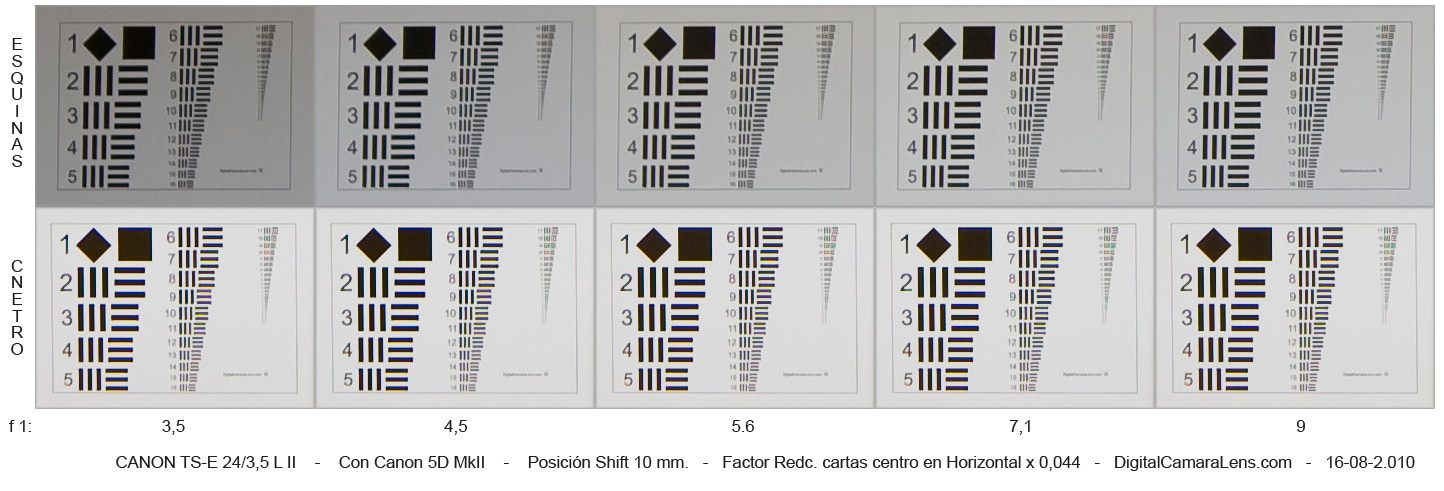

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica







Normal

Shift 10 mm.





f 1:/

3,5 - 4,5 - 5,6 - 7,1 - 9

3,5 - 4,5 - 5,6 - 7,1 - 9

Resumen Definición en Estudio.


                                        Valoración simplificada de nitidez por focal y abertura.

Diafragmas

f 1:/

3,5 4,5 5,6 7,1 9,0
Normal . */* */* */* */* */*
 Shift 10 mm. */* */* */* */* */*

                                        Abreviaciones:
                                * Excelente | * Correcto | * Mejorable | * Deficiente | * Muy deficiente


Actualización a 12 de Junio de 2.018
Con Canon 5D MkII
MTF50%
(Valor óptimo teórico 52 l.p./mm. -  Máx. 62 l.p./mm.)                              Detalles en Metodología

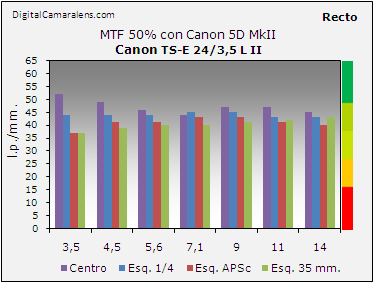

Recto 3,5 4,5 5,6 7,1 9 11 14
Centro 52 49 46 44 47 47 45
Esq. 1/4 44 44 44 45 45 43 43
Esq. APSc 37 41 41 43 43 41 40
Esq. 35 mm. 37 39 40 40 41 42 43

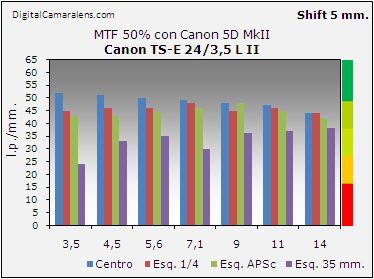

Shift 5 mm. 3,5 4,5 5,6 7,1 9 11 14
Centro 52 51 50 49 48 47 44
Esq. 1/4 45 46 46 48 45 46 44
Esq. APSc 43 43 45 46 48 45 42
Esq. 35 mm. 24 33 35 30 36 37 38

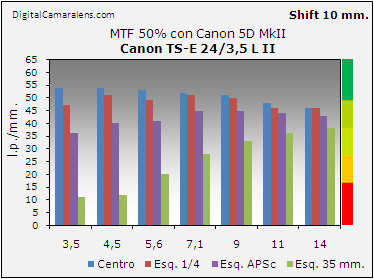

Shift 10 mm. 3,5 4,5 5,6 7,1 9 11 14
Centro 54 54 53 52 51 48 46
Esq. 1/4 47 51 49 51 50 46 46
Esq. APSc 36 40 41 45 45 44 43
Esq. 35 mm. 11 12 20 28 33 36 38

Con Canon 5D SR
MTF50%
(Valor óptimo teórico 80 l.p./mm. -  Máx. 82 l.p./mm.)                              Detalles en Metodología

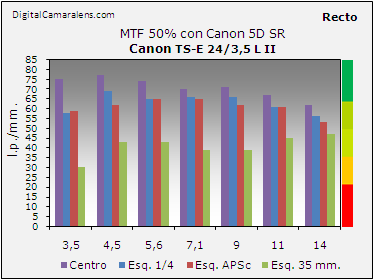

Recto 3,5 4,5 5,6 7,1 9 11 14
Centro 75 77 74 70 71 67 62
Esq. 1/4 58 69 65 66 66 61 56
Esq. APSc 59 62 65 65 62 61 53
Esq. 35 mm. 30 43 43 39 39 45 47

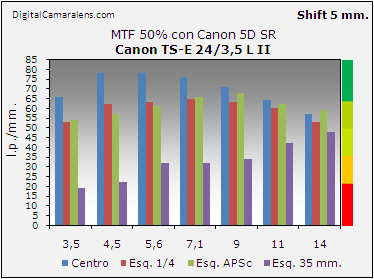

Shift 5 mm. 3,5 4,5 5,6 7,1 9 11 14
Centro 66 78 78 76 71 64 57
Esq. 1/4 53 62 63 65 63 60 53
Esq. APSc 54 57 61 66 68 62 59
Esq. 35 mm. 19 22 32 32 34 42 48

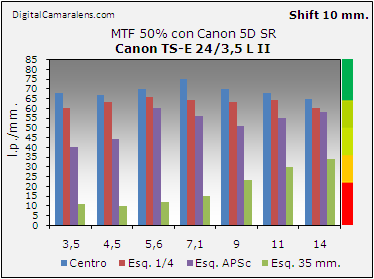

Shift 10 mm. 3,5 4,5 5,6 7,1 9 11 14
Centro 68 67 70 75 70 68 65
Esq. 1/4 60 63 66 64 63 64 60
Esq. APSc 40 44 60 56 51 55 58
Esq. 35 mm. 11 10 12 15 23 30 34

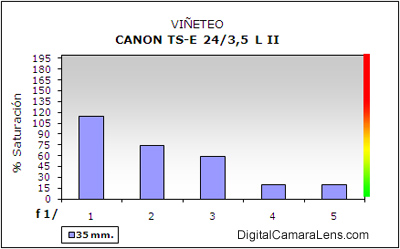

- Viñeteo
.                                                                                                                                              Detalles en Metodología




Diafragmas

f 1:/

3,5 4,5 5,6 7,1 9

Normal

%

115 74 59 20 19
Tilt 8º % 115 85 71 69 69
Shift 10 mm. % 128 88 64 52 45

100% Sat. = 1 Ev


- Distorsión geométrica.

                                                                                   Detalles en Metodología

VALORES

Dist.

% Inversión
Estimada - Normal 3 m. -0,78 Poco apreciable
Final - Normal 3 m. -0,58 Poco apreciable
Estimada - Shift 12 mm. 3 m. -0,58 Poco apreciable
Final - Shift 12 mm. 3 m. 0 Poco apreciable




Normal


- Aberraciones Cromáticas
.                                                                                                              Detalles en Metodología

Valoración ACs laterales por focal y abertura.

Diafragmas

f 1:/

3,5 4,5 5,6 7,1 9
Normal .% 0 0 0 0 0,059
Shift 10 mm. % 0 0,030 0,089 0,089 0,089

                                        Índices de referencia:
                                                     ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | 0,1% excelente


Comentarios Resistencia Luz Indirecta.                                                                                         Detalles en Metodología u

Pese a no haber tenido ninguna incidencia digna de mencionar, el parasol suministrado es un tamaño reducido dadas las características ópticas del objetivo. La posibilidad de rotación, ya sea en 90º como en pasos de 30º y la de basculación condicionan a que el fte. suministre un parasol circular excesivamente escueto. Aplicando solo desplazamiento o sin aplicar ninguna función bien podría usarse uno convencional de pétalos, el coste del objetivo da para dos parasoles.


- Enfoque y Fotometría.

Detalles en Metodología


El enfoque manual, buscando precisión, es un poco delicado debido al estrecho arqueo del anillo desde los 15 a los 2 mts.. Debido a la hiperfocal nativa de estos 24 mm. en distancias medias y largas el problema será mínimo, en cortas hay que ir con cautela. Por debajo de 1 m. la longitud de arqueo es superior.

En el apartado de fotometría he seguido un procedimiento que me ha clavado todas las fotografías. Primero hago el encuadre sin mover ningún elemento, es decir ni Shift ni Tilt, pongo la máquina en prioridad a la abertura, selecciono la abertura y dejo que el programa me diga el tiempo. Anoto f y t, después abro f al máximo y enfoco (mejor con LV), pongo en modo M y configuro el t que me dio y con la f que configuré. Las desviaciones de exposición son mínimas y el enfoque 100% exacto. Al abrir f al máximo se elimina la PF y se puede ver con mucha más precisión el enfoque justo cuando se arquea el anillo.
