SONY E 20/2.8
 _____________________________________________________________________________________________________________________  14 de Marzo de 2.025
PRUEBA ABREVIADA (1)

Índice de Apartados

 C. Técnicas ▼ Definición Estudio ▼ Viñeteo ▼ Distorsión ▼ A. Cromáticas ▼ Enfoque ▼ Evaluación ▼

Con SONY A 6600______________________________________________________________________________________________________________________________


En esta prueba vamos a ver un objetivo de tipo pancake que empezó a comercializarse en 2.013 para el segmento Nex de Sony. Su focal equivalente de 30 mm. se posiciona como todoterreno para un tipo de fotografía de tipo periodístico. Cierra más el encuadre que el más angular Sony E 16/2,8, objetivo similar por concepto constructivo y de uso.

Como ya sabemos por sus especificaciones el objetivo es muy ligero y poco voluminoso.

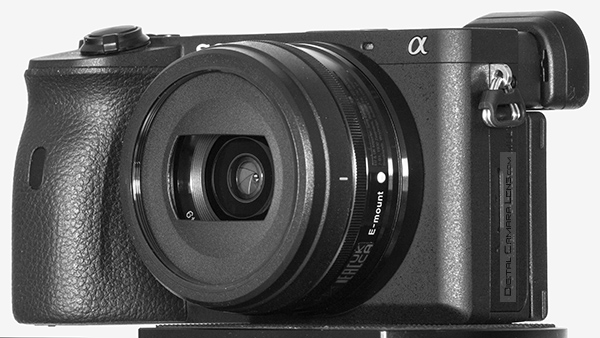

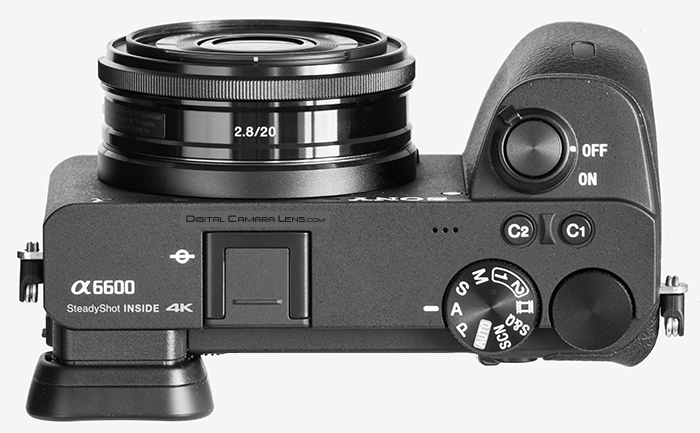

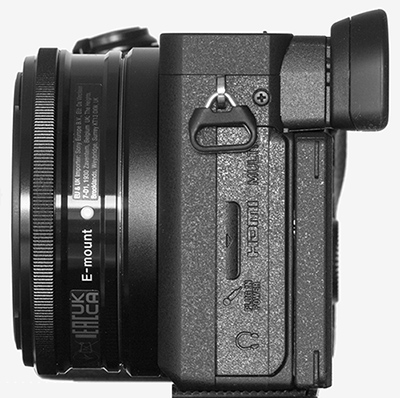

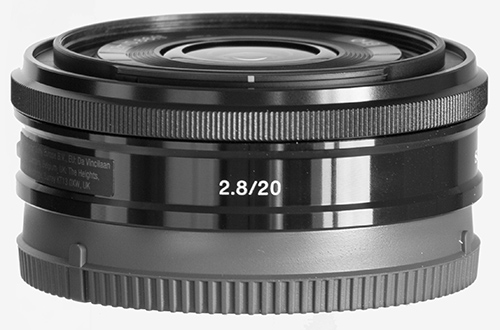

A continuación unas fotografías del objetivo, la ficha de los detalles de diseño y operativos y la de c.c.t.t.




Aquí lo podemos ver con su parasol de tipo tapa.

Características Constructivas y Acabados - Inspección Exterior
Anunciado - Inicio comercialización: Enero 2.013

 Chasis: plástico

 Exterior: plástico termoestable.

 Bayoneta: aluminio anodizado, acabado medio.

 Elementos telescópicos: ninguno.

 Aislamiento externo: sin junta de caucho tórica ni túnel interno de desplazamiento de pupila.

 Anillo enfoque manual: de tipo eléctrico. Ajustes laterales y longitudinales correctos. Horquillado de enfoque correcto, no operativo con parasol.

Tipo de enfoque: interno por grupo delantero, el elemento frontal no rota.

 Parasol: tipo tapa.

 Ventana de distancia: No tiene. Los mts. orientativos se visualizan por máquina.

 Unidad probada: usada nivel bajo.


CARACTERÍSTICAS TÉCNICAS (Fabricante)

Descripción

 Valor
Círculo de Imagen APSc
Peso 68 gr.
Dimensiones L = 20,4 mm.
Ø = 62,6 mm.
Tamaño del Filtro  49 mm.
Construcción 6 Elementos
6 Grupos
Láminas en el diafragma  7 c.
Ángulo de visión Horizontal en APSc 70º
Aberturas Max. = 2,8
Mín. = 16
Distancia Mínima de Enfoque 20 cm.
Magnificación Máxima 1:8,5
Accesorios  Parasol
Mont. Disp. : Sony E

- Definición en exterior.                                                                                                    Detalles en Metodología ►
20 mm. a f 1:4 - f 1:5,6 - f 1:8


Distancia: 25 m.
 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Sony A6600 - 1.10]
Medición: Evaluativa. | Procesado de .JPG: con A.C.R. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 45, Radio 0,5, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 24 Mpx. - Espacio en disco: 5 MB

- Definición en estudio.                                                                                                     Detalles en Metodología ►
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

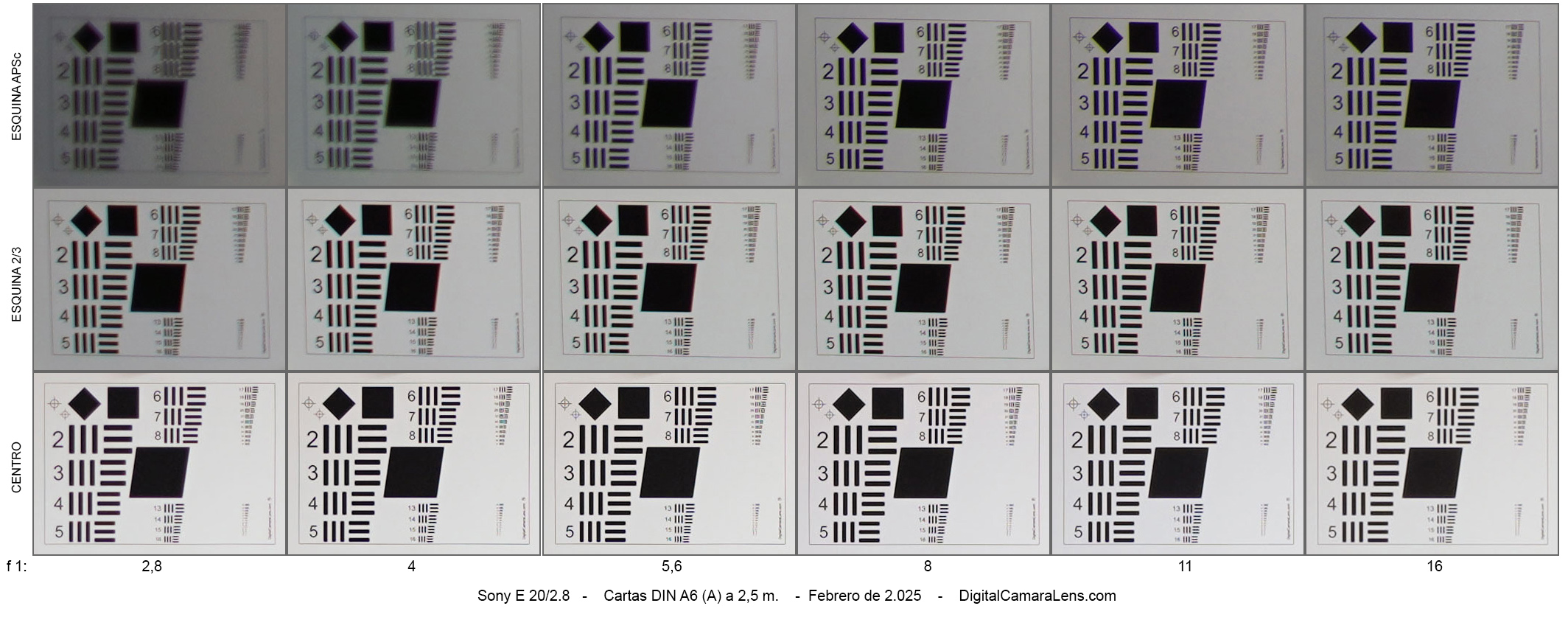

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





  20 mm.




f 1:/

2,8 - 4 - 5,6 - 8 - 11 - 16

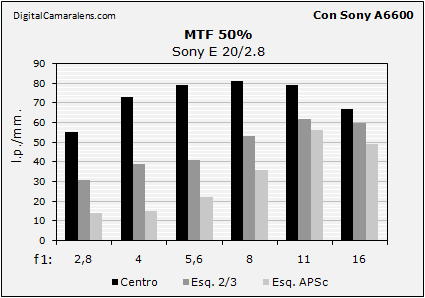

Resolución en estudio MTF50% (Valor óptimo teórico 85 l.p./mm.)                             Detalles en Metodología ►


f 1:/

 2,8 4 5,6 8 11 16
Centro 55 73 79 81 79 67
Esquina 2/3 31 39 41 53 62 60
Esquina APSc 14 15 22 36 56 49

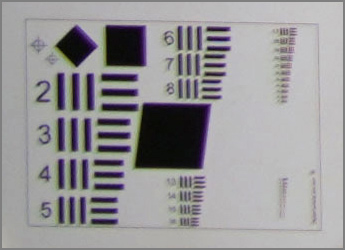

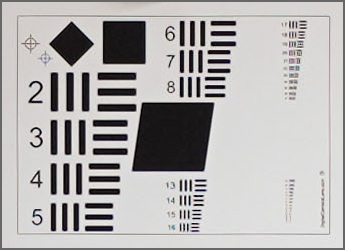

 Cartas del mosaico a f 1:5,6 (79 y 22 l.p./mm. de resolución)
Centro Esquina APSc + 0,66 EV de ajuste

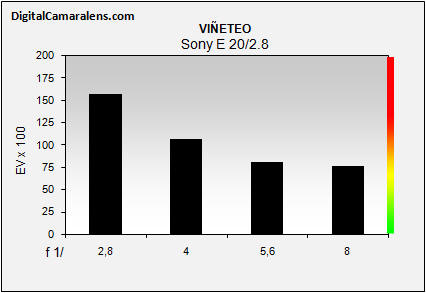

- Viñeteo.                                                                                                                              Detalles en Metodología ►



Diafragmas

f 1:/

 2,8 4 5,6 8
Valores

%

 157 107 81 77
Tipo de viñeteo: progresivo
100% Sat. = 1 Ev


- Distorsión Geométrica.                                                                                                   Detalles en Metodología ►
Focal

Dist.

 % Inversión
20 mm. 3 mts. -2,49 Baja

- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología ►

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

 2,8 4 5,6 8 11 16

Valores

%

 - - 0,28 0,25 0,22 0,17

Amplitud

    ma  ma  ma  a  a  a

                               Índices de referencia:
                                         ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                               -: fuera de rango  |  ma: muy amplia | a: amplia |  m: media  |  r: reducida

Valoración de ACs Longitudinales.                                                                  Detalles en Metodología ►

f 1:/

 2,8 4
R 20 18
G 23 19
B 28 34

* Muestreo de carta centro en Línea 6 vertical con promedio de 3 px. y 3 mediciones.

- Enfoque y Fotometría.                                                                  Detalles en Metodología ►

Focal

De d.m.e. a infinito

 De infinito a d.m.e.
f 1:5,6 0,8 s. 0,8 s.
Valores en segundos.

Consistencia: correcto
Precisión: correcto
Micro-ajustes necesarios: cero

 * ver detalles operativos.

El enfoque automático es muy correcto en cuanto a tiempos de respuesta y ruido. Solo comentar que el anillo de MF tiene un estriado tan fino y con poco resalte que si se instala el parasol-tapa frontal no se puede gestionar.

- Resistencia al sol frontal (Flare)
Con incidencias, ver muestras.

- Respiración de foco.                                                                                                       Detalles en Metodología ►
n.p.


- Evaluación.
La evaluación óptica que se puede hacer de este modelo es de aprobado justo con un buen rendimiento en la zona central y esquinas medias. En el lateral extremo y cercano a él la nitidez se resiente mucho debido a la presencia de importantes aberraciones cromáticas, viñeteo y astigmatismo. Poco más se puede añadir.

A favor :
- Portabilidad excelente dentro de una construcción muy justa.
- Tratándose de una óptica pancake entra en el grupo de esas características.

Mejorable:
- ACs laterales muy mejorables.
- Viñeteo elevado con baja corrección por diafragmado.
- Desplazamiento de foco.
- Diseño del anillo de MF.


Galería reducida.
Con Sony A6600
Ocho muestras grabadas en formato .jpg con el perfil estándar y corrección geométrica, ajustadas con ACR CS6 donde solo se afina:
WB, exposición y foco en [Cantidad 40, Radio 0,5 y Detalle 25].
Tamaño: 24 Mpx. y +/- de 3 a 6 Mb
La miniatura es el link de descarga de la foto completa. Foco central si no se marca lo contrario.

La finalidad de estas muestras es ver con tomas de campo algunos de los apartados vistos en la prueba.

f 1:2,8 - Foco en difusor de farola f 1:4 - Foco en difusor de farola
f 1:4 f 1:4
f 1:8 f 1:8
f 1:4 f 1:6,3

PUNTUACIÓN
Descripción Valor (0-10)
Calidad Óptica
Definición  5,5 (50%)
Aberraciones Cromáticas Laterales/Long 4/6 (12.5%)
Viñeteo 6,5 (12.5%)
Distorsión Geométrica 6,5 (12.5%)
Color 8 (12.5%)
Media Óptica 6 (60%)
Versatilidad 7 (13%)
Construcción 6 (13%)
Relación Valor/Coste 4 (13%)

Nota Media

5,81
