SONY E 16/2.8
 _________________________________________________________________________________________________________________________  5 de Abril de 2.024
FICHA (1)

Índice de Apartados

 C. Técnicas ▼ Definición Estudio ▼ Viñeteo ▼ Distorsión ▼ A. Cromáticas ▼ Enfoque ▼ Evaluación ▼

Con SONY A7r II________________________________________________________________________________________________________________________________


En esta prueba vamos a ver un objetivo diseñado para las cámaras Sony Nex cuya comercialización se inició hace 14 años. Dado que tiene una focal muy interesante, aunque hayan pasado esos años desde su nacimiento, he considerado interesante hacer esta prueba tipo ficha por si puede ser de interés a algún usuario.

El objetivo es de tipo Pancake. Tiene una construcción básica donde abunda el material plástico, tanto en su barrilete como en sus lentes. Con sus 67 gr. de peso prácticamente es como llevar la cámara sola. Su coste, dada la situación actual del mercado, tampoco es muy alto. Hablamos de unos 250 € en condición de nuevo.

Su color plateado lo hace poco discreto para un tipo de fotografía de calle aunque la focal es muy angular para ese tipo de fotografía. Por último todavía está en el catálogo del fte.

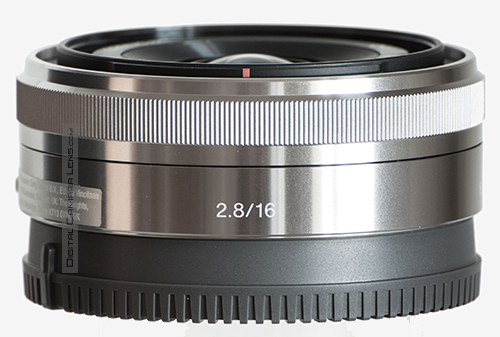

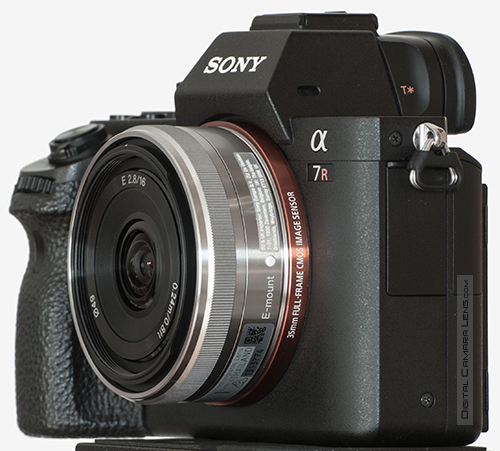

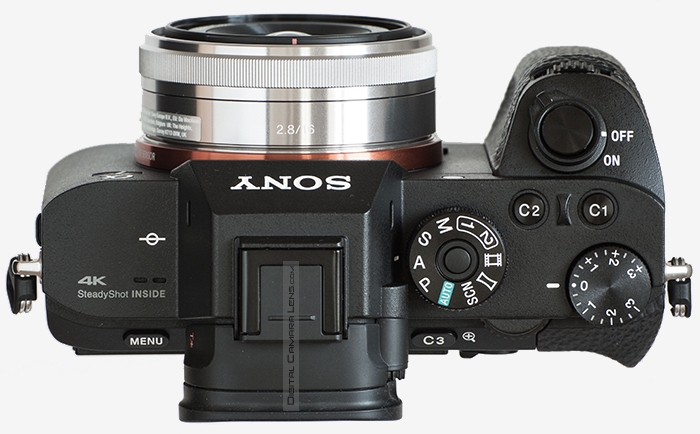

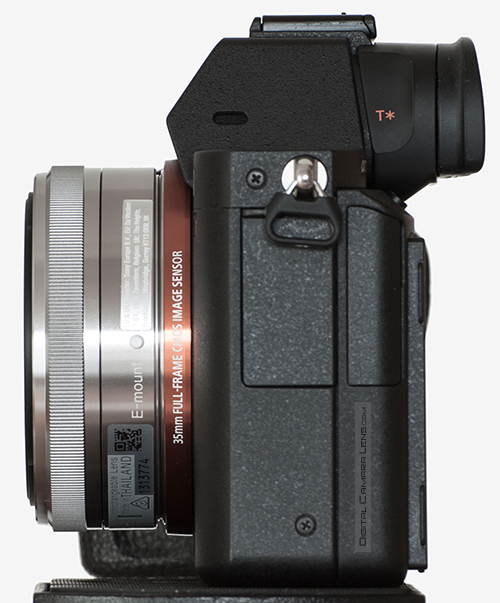

A continuación unas fotografías del objetivo, la ficha de los detalles de diseño y operativos y la de c.c.t.t.





Características Constructivas y Acabados - Inspección Exterior
Anunciado - Inicio comercialización: 2.010

 Chasis: plástico

 Exterior: plástico termoestable.

 Bayoneta: aluminio anodizado, acabado medio.

 Elementos telescópicos: ninguno.

 Aislamiento externo: sin junta de caucho tórica ni túnel interno de desplazamiento de pupila.

 Anillo enfoque manual: de tipo eléctrico. Ajustes laterales y longitudinales correctos. Horquillado de enfoque

Tipo de enfoque: interno por grupo delantero, el elemento frontal no rota.

 Parasol: -.

 Ventana de distancia: No tiene. Los mts. orientativos se visualizan por máquina.

 Estabilización: No.

 Unidad probada: demo poco uso.


CARACTERÍSTICAS TÉCNICAS (Fabricante)

Descripción

 Valor
Círculo de Imagen APSc
Peso 67 gr.
Dimensiones L = 22,5 mm.
D = 62 mm.
Tamaño del Filtro  49 mm.
Construcción  5 Elementos
 5 Grupos
Láminas en el diafragma 7 circ.
Ángulo de visión Horizontal en 35 mm. 83º
Aberturas Max. = 2,8
Mín. = 22
Distancia Mínima de Enfoque 24 cm.
Magnificación Máxima 1:-
Accesorios -
Mont. Disp. : Sony E

- Definición en estudio.                                                                                                     Detalles en Metodología ►
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

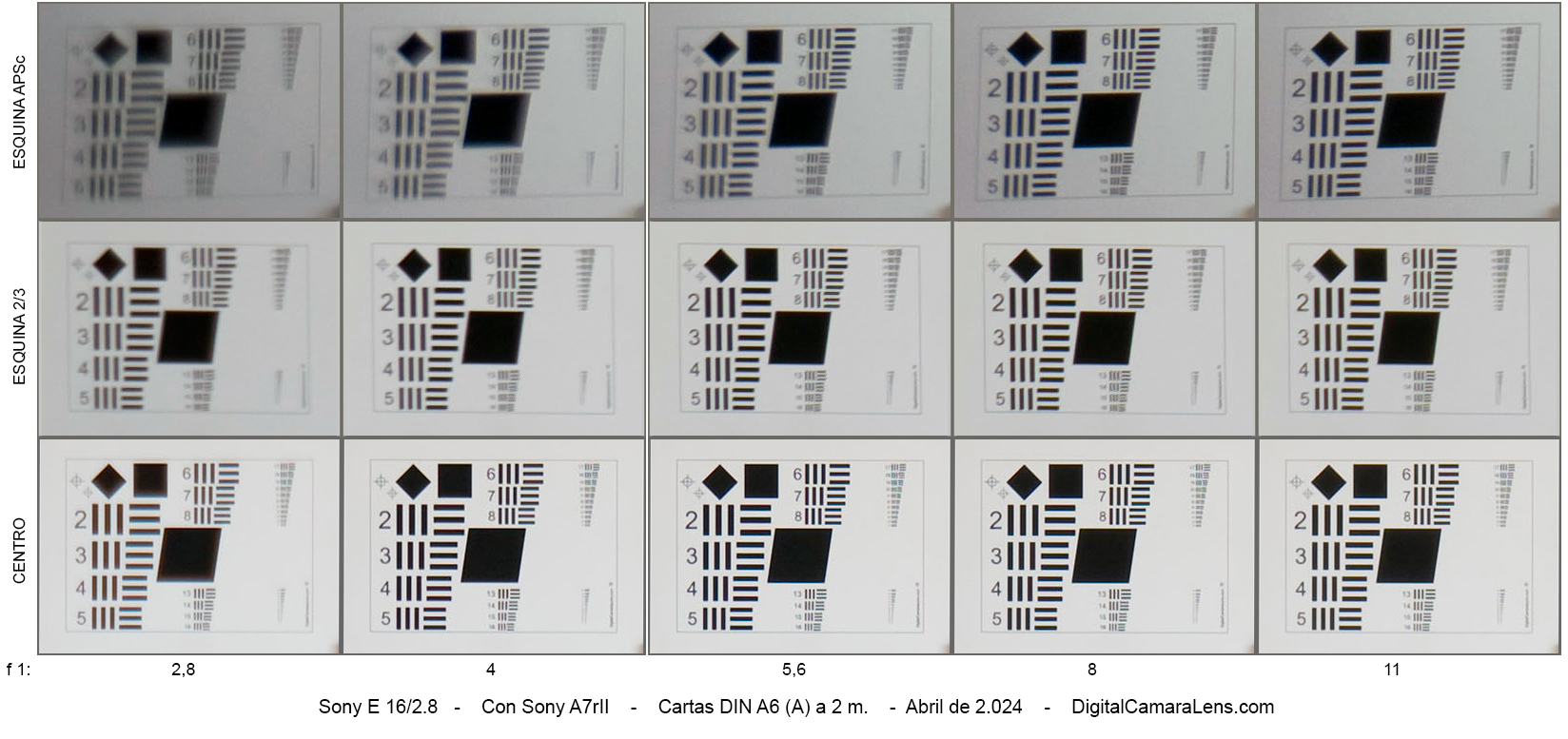

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





  16 mm.




f 1:/

2,8 - 4 - 5.6 - 8 - 11

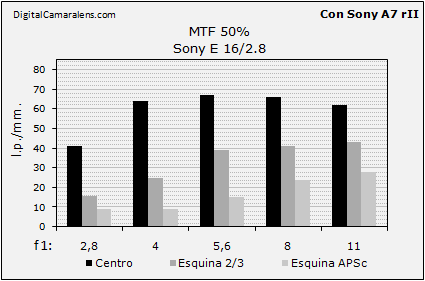

Resolución en estudio MTF50% (Valor óptimo teórico 73 l.p./mm.)                             Detalles en Metodología ►


f 1:/

 2,8 4 5,6 8 11
Centro 41 64 67 66 62
Esquina 2/3 16 25 39 41 43
Esquina APSc 9 9 15 24 28

Comentarios.-
Inicio flojo a nivel general con contraste bajo en el centro. Mejora con el diafragmado pero no lo suficiente situándose en su mejor rendimiento centro-esquina en la franja f 1:8 - 11.

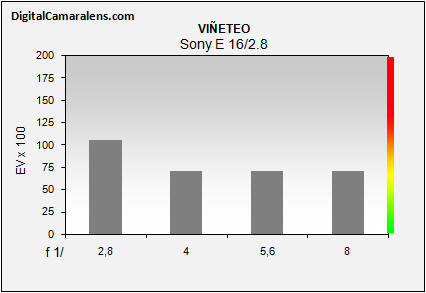

- Viñeteo.                                                                                                                              Detalles en Metodología ►



Diafragmas

f 1:/

 2,8 4 5,6 8
Valores

%

 106 71 71 71
Tipo de viñeteo: progresivo
100% Sat. = 1 Ev

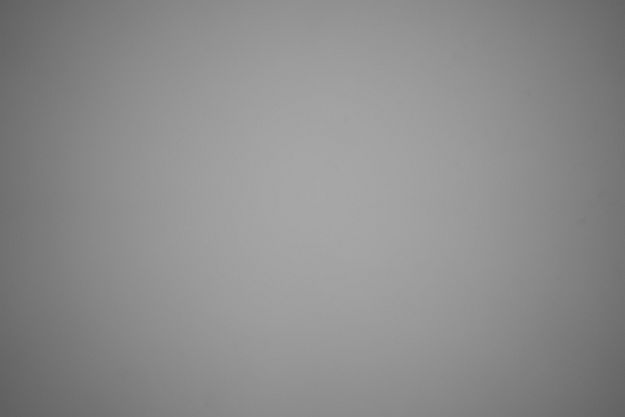

Probeta de f 1:2,8


- Distorsión Geométrica.                                                                                                   Detalles en Metodología ►
Focal

Dist.

 % Inversión
24 mm. 2,5 mts. +1,48 Apreciable

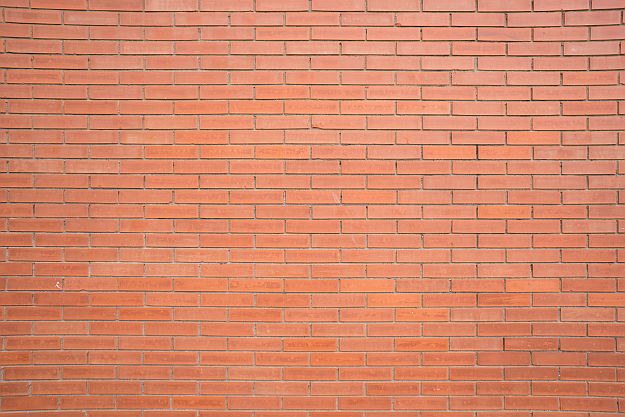

Probeta a 2,5 m.
- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología ►

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

 2,8 4 5,6 8 11

Valores

%

 - - - 0,16 0,13

Amplitud

   ma ma ma m m

                         Índices de referencia:
                                 ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                         ma: muy amplia  |  a: amplia |  m: media  |  r: reducida

Valoración de ACs Longitudinales.                                                                  Detalles en Metodología ►

f 1:/

 2,8 4 5,6
R 84 35 40
G 63 33 39
B 53 36 45

* Muestreo de carta centro en Línea 3 vertical con promedio de 3 px. y 3 mediciones.

- Enfoque y Fotometría.                                                                  Detalles en Metodología ►

Focal

De d.m.e. a infinito

 De infinito a d.m.e.
f 1:4 1 s. 1 s.
* f 1:8 1,2 s. 1,2 s.
Valores en segundos.

Consistencia: con incidencias
Precisión: razonable
Micro-ajustes necesarios: cero

 * ver detalles operativos.
- Resistencia al sol frontal (Flare)
Pendiente


- Evaluación.
 Nos encontramos con un modelo ópticamente mejorable para un tipo de fotografía donde necesitemos un centro esquina razonable. Solo podemos destacar su relación prestaciones-peso-volumen y un viñeteo bajo, en el resto no llega a unos niveles razonables.

A favor :
- Peso y volumen muy reducidos.

Mejorable:
- Óptica en general
- Enfoque automático lento


PUNTUACIÓN
Descripción Valor (0-10)
Calidad Óptica
Definición  5 (50%)
Aberraciones Cromáticas Laterales/Long 4/6 5 (12.5%)
Viñeteo 6 (12.5%)
Distorsión Geométrica 6 (12.5%)
Color 8 (12.5%)
Media Óptica 5,63 (60%)
Versatilidad 7 (13%)
Construcción 4 (13%)
Relación Valor/Coste 4 (13%)

Nota Media

5,33
