SONY E 16-70/4 ZA OSS (Vario Tessar)
 ___________________________________________________________________________________________________________________   6 de Noviembre de 2.204
PRUEBA ABREVIADA

Índice de Apartados

 C. Técnicas ▼ Definición Estudio ▼ Viñeteo ▼ Distorsión ▼ A. Cromáticas ▼ Enfoque ▼ Evaluación ▼

Con SONY A6600______________________________________________________________________________________________________________________________


En esta prueba vamos a ver un zoom con una antigüedad en el mercado de once años. Su edad, en parte y como veremos en su análisis, le pasan factura en algunos apartados valorándolo en 2.024.

El modelo es muy ligero y compacto. Está muy bien realizado aunque en el apartado de sellado es precario así como en el aislamiento de desplazamiento de la pupila de salida. Los dos anillos operativos tienen un estriado fino sobre el mismo material, que es aluminio.

Colocado en la máquina de prueba se maneja de forma excelente. Su rango focal equivalente en paso universal de 24-105 mm. es el más estándar de los últimos años y su abertura de f 1:4 constante es la que posibilita, en parte, su tamaño y peso reducidos. Por último el precio en la fecha de esta publicación es de 1.100 Euros.

A continuación unas fotografías del zoom, la ficha de los detalles de diseño y operativos y la de c.c.t.t.

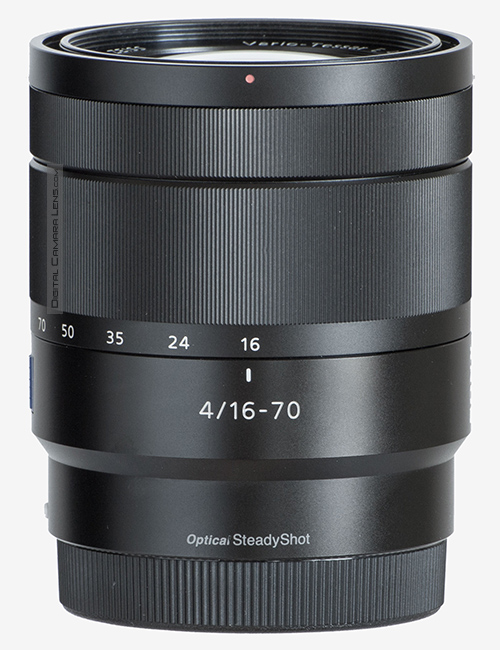

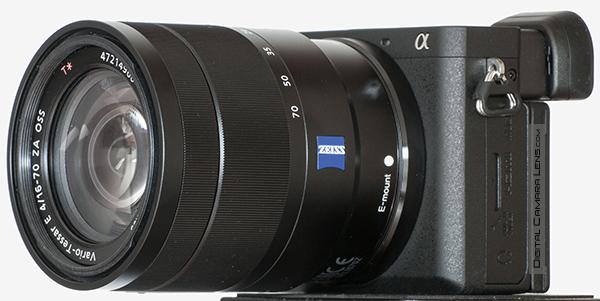

Elegante pero sensible al ensuciamiento del estriado de anillos y a marcas en la zonas lisas.

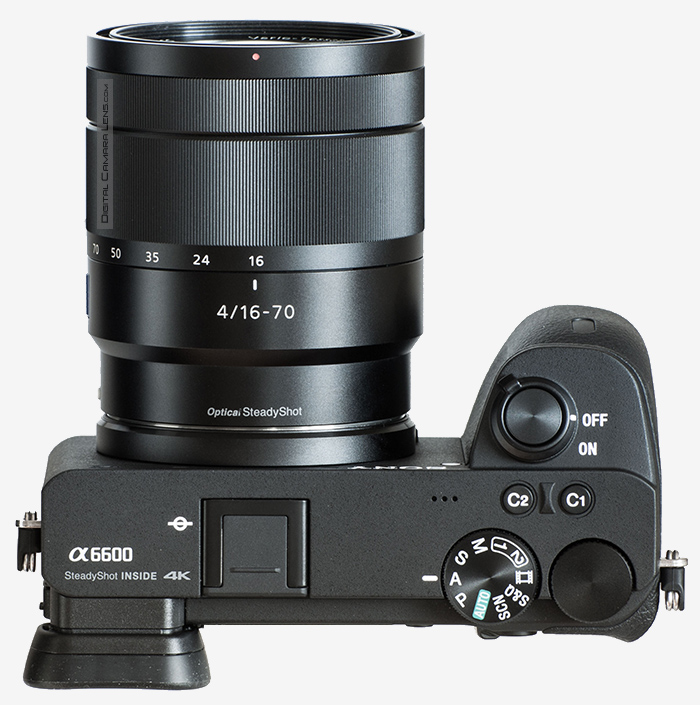

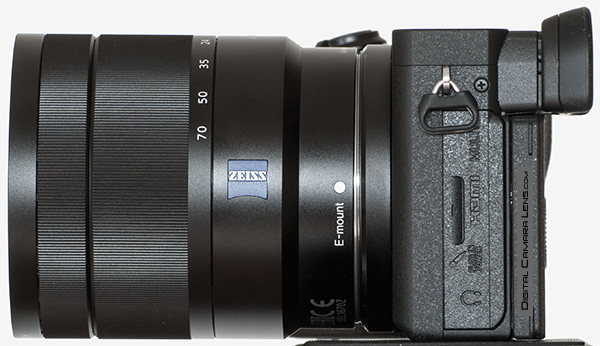

Muy reducido de tamaño aunque sobre una Sony A6600 y similares parece más grande.

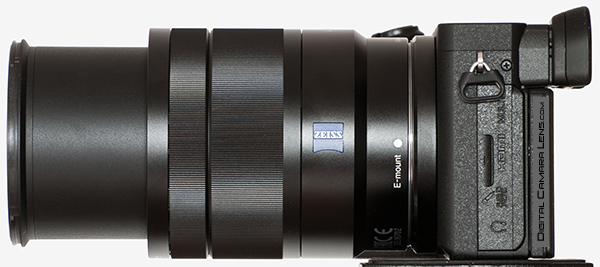

Aquí lo vemos en su máxima extensión, un movimiento con una mecánica excelente.



Características Constructivas y Acabados - Inspección Exterior

Anunciado - Inicio comercialización: 2.013 - 2.013

 Chasis: plástico

 Exterior: plástico termoestable.

 Bayoneta: aluminio anodizado, acabado excelente.

 Zoom: por giro de anillo con desplazamiento externo único y lineal.
- º giro total: 70º
- dureza: correcta, sin atascos.

 Elementos telescópicos: uno de extensión única y lineal. Buenos ajustes.

 Aislamiento externo: sin junta de caucho tórica ni túnel interno de desplazamiento de pupila.

 Anillo Zoom: estriado. Dureza y tacto correctos.

 Anillo enfoque manual: de tipo eléctrico. Ajustes laterales y longitudinales correctos. Horquillado de enfoque amplio con desajustes en inversión.

Tipo de enfoque: interno por grupo delantero, el elemento frontal no rota.

 Parasol: de pétalos.

 Ventana de distancia: No tiene. Los mts. orientativos se visualizan en máquina.

 Estabilización: Si, un modo.

 Bloqueo de extensión: no

Unidad de prueba: usada con muy poco uso.


CARACTERÍSTICAS TÉCNICAS (Fabricante)

Descripción

 Valor
Círculo de Imagen APSc
Peso 308 gr.
Dimensiones L = 75 mm.
Ø = 66,6 mm.
Tamaño del Filtro 55 mm.
Construcción 16 Elementos
12 Grupos
Láminas en el diafragma 7 circ.
Ángulo de visión Horizontal en 35 mm. 83º - 23º
Aberturas Max. = 4
Mín. = 32
Distancia Mínima de Enfoque 35 cm.
Magnificación Máxima 1:4,5
Accesorios  Parasol
Mont. Disp. : Sony E

- Definición en exterior.                                                                                                    Detalles en Metodología ►

16 mm. a f 1:5,6  -  f 1:8 23 mm. a f 1:5,6  -  f 1:8
35 mm. a f 1:5,6  -  f 1:8 70 mm. a f 1:5,6  -  f 1:8


Distancia: 25 m. para 16, 23 y 35 mm. y 70 m. para 70 mm.

 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Sony A6600 - 2.01]
Medición: Evaluativa. | Procesado de .JPG: con A.C.R. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 45, Radio 0,5, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 24 Mpx. - Espacio en disco: 4 MB


- Definición en estudio.                                                                                                     Detalles en Metodología ►
   [Firmware de Sony A6600 - 1.10]
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

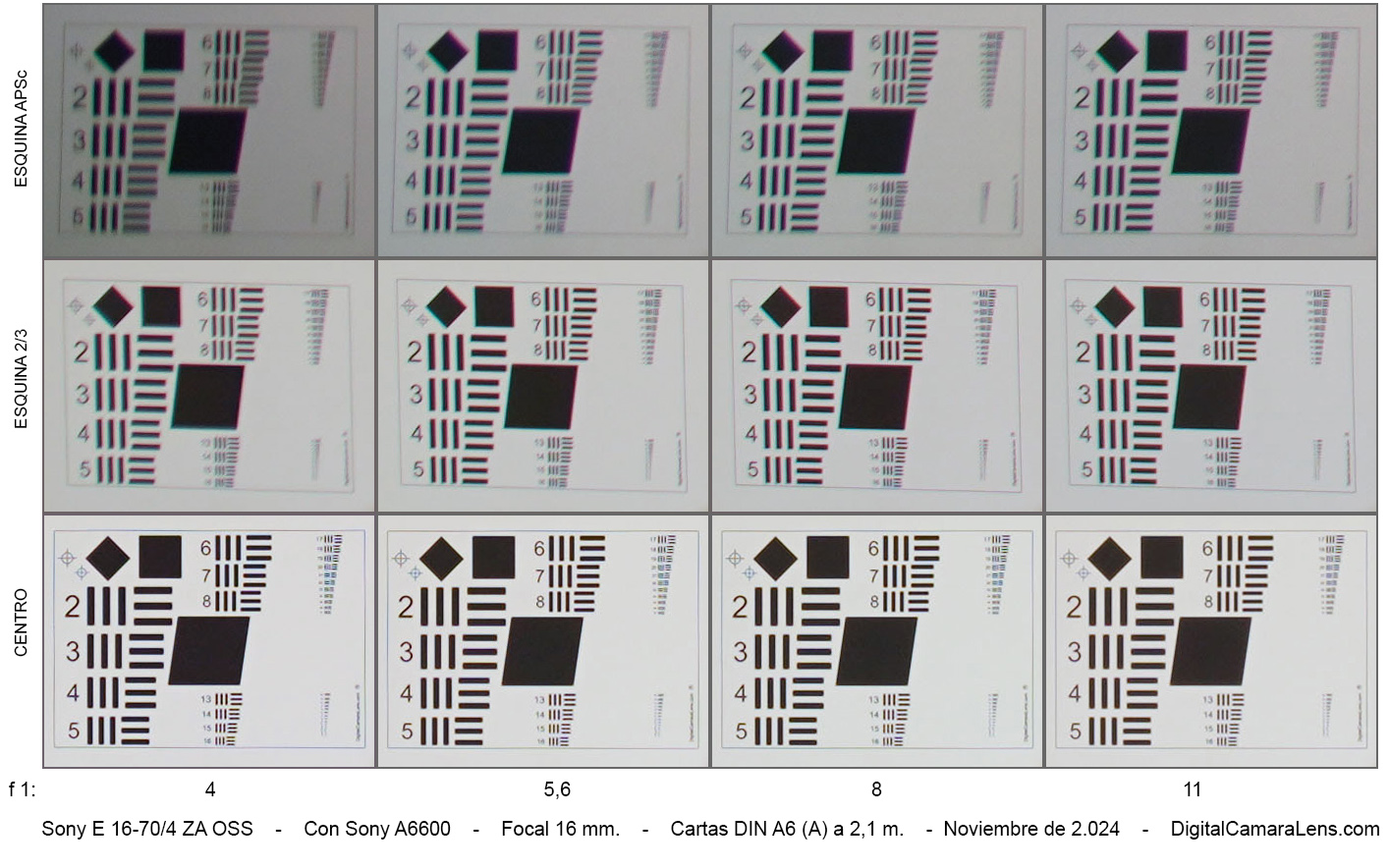

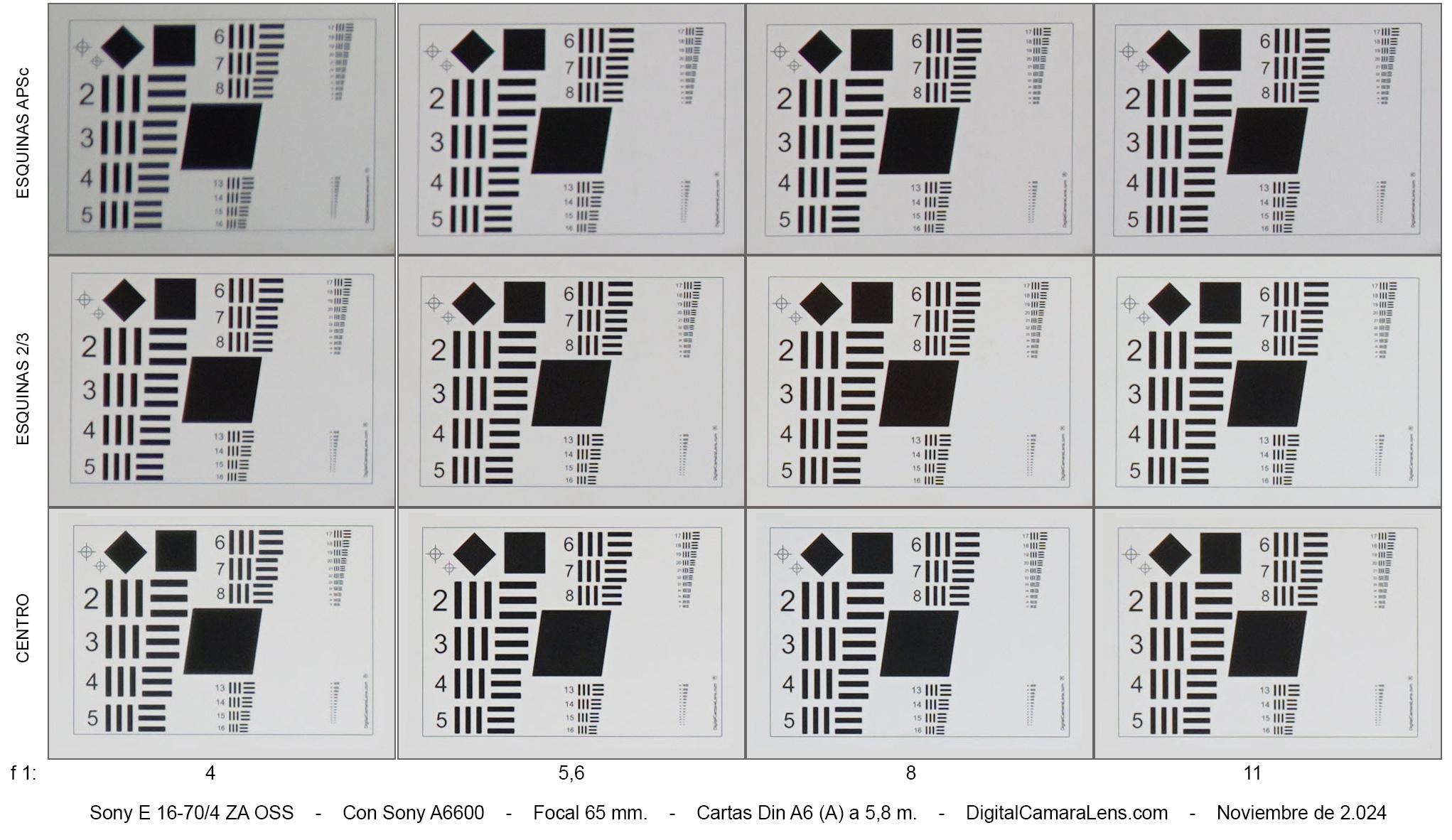

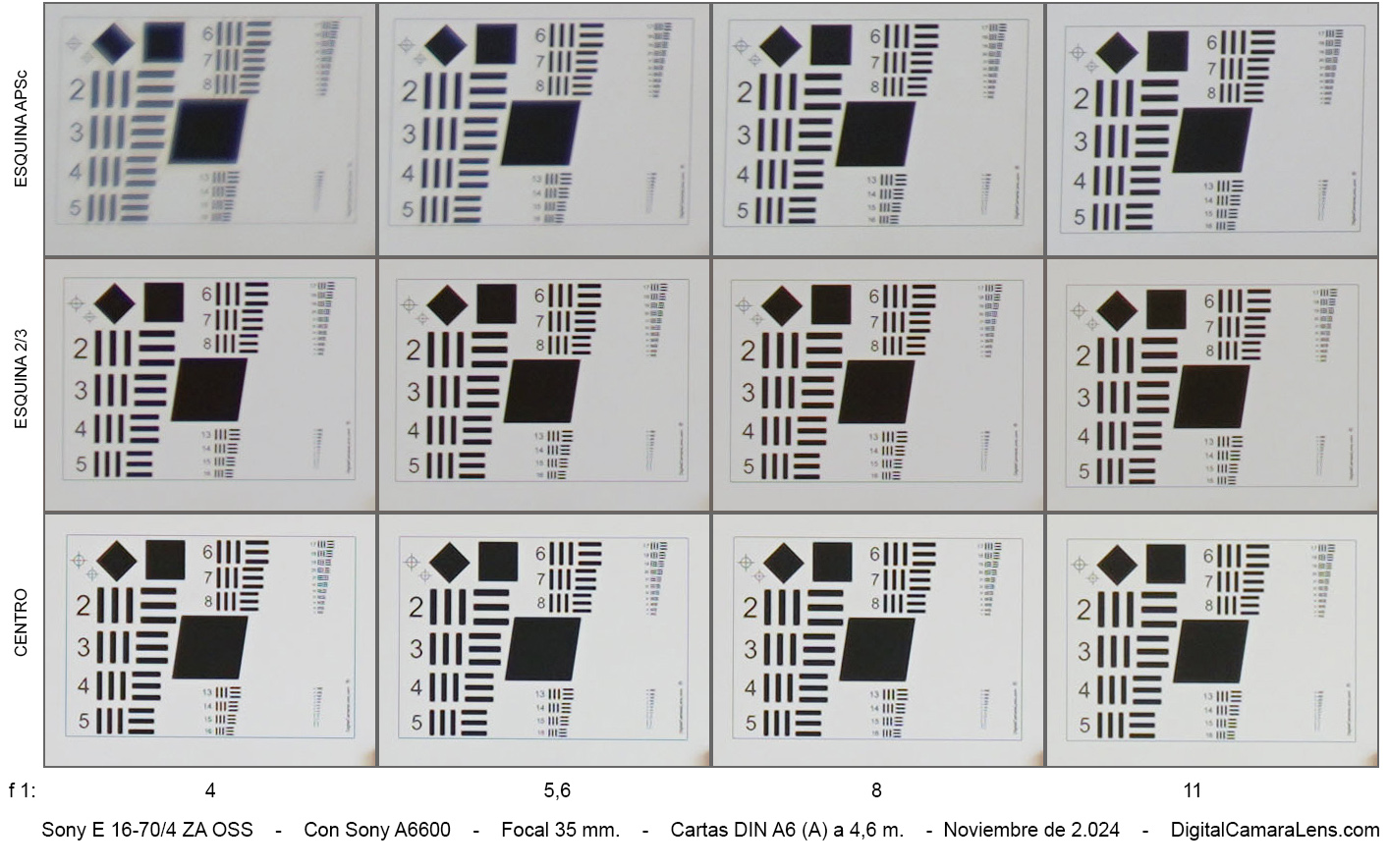

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





16 mm.

35 mm.

70 mm.




f 1:/
4 - 5,6 - 8 - 11

4 - 5,6 - 8 - 11

4 - 5,6 - 8 - 11

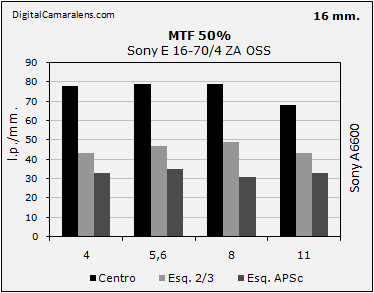

Resolución en estudio MTF50%  (Valor óptimo teórico 85 l.p./mm.)                              Detalles en Metodología ►

Diafragmas

f 1:/

 4 5,6 8 11
Centro



 78 79 79 68
Esq. 2/3   43 47 49 43
Esq. APSc   33 35 31 33

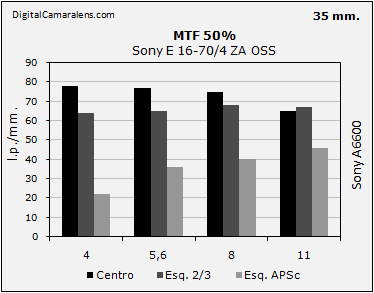

Diafragmas

f 1:/

 4 5,6 8 11
Centro



 78 77 75 65
Esq. 2/3   64 65 68 67
Esq. APSc   22 36 40 46


Diafragmas

f 1:/

 4 5,6 8 11
Centro



 59 68 68 62
Esq. 2/3   64 65 68 67
Esq. APSc   44 45 52 58

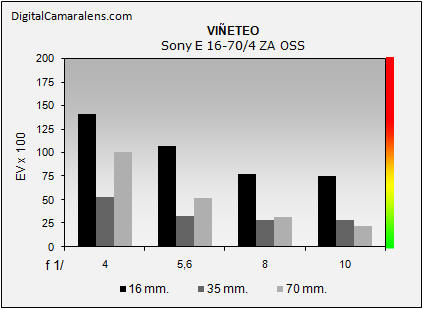

- Viñeteo.                                                                                                                              Detalles en Metodología ►



Diafragmas

f 1:/

 4 5,6 8 10
16 mm.

%

 142 107 77 75
35 mm. % 53 33 28 28
70 mm. % 101 52 31 22
Tipo de viñeteo: progresivo en 16 mm. y radial en 70 mm.
100% Sat. = 1 Ev


- Distorsión geométrica.                                                                                                   Detalles en Metodología ►
Focal

Dist.

 % Inversión
16 mm. 2 m. -2,40 Apreciable
24 mm. 3 m. +0,80 -
35 mm. 4 m. +0,85 -
70 mm. 5 m. +0,40 -

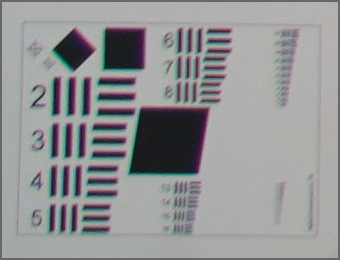

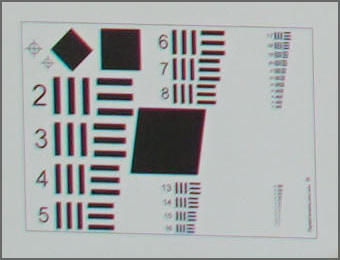

La inversión de la trayectoria de la distorsión se refleja claramente en estas dos cartas extraídas del mosaico de 16 mm..También son bien visibles las ACs laterales, reducidas en magnitud en la zona 2/3 y amplias en las esquinas de su formato.

16 mm. @ f 1:8
Esq. 2/3 Esq. APSc
- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología ►

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

 4 5,6 8 10

Valores

%

 0,28 0,28 0,24 0,18

Amplitud

   ma ma a a
Valores % - 0,06 0,06 0,03
Amplitud   ma a m r
Valores % 0,09 0,09 0,06 0,03
Amplitud   m r r r

                                  Índices de referencia:
                                             ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                                  ma: muy amplia | a: amplia |  m: media  |  r: reducida

Valoración de ACs Longitudinales.                                                                  Detalles en Metodología ►
f 1:/ 4

Focal

 16 35 65
R 44 45 57
G 40 42 56
B 39 39 56

Promedio de tres mediciones en vertical de 3 px. en líneas 3, 3 y 6 de la carta central con


- Enfoque y Fotometría.                                                                  Detalles en Metodología ►

Focal

De d.m.e. a infinito

 De infinito a d.m.e.
16 mm. @ f 1:5,6 0,6 s. 0,6 s.
70 mm. @ f 1:5,6 0,6 s. 0,6 s.
Valores en segundos.

Consistencia: correcto
Precisión: correcto
Micro-ajustes necesarios: cero

El zoom enfoca muy rápido y en total ausencia de ruido.
- Resistencia al sol frontal (Flare)
Razonable, ver muestras.

- Respiración de foco.
Muy baja, inapreciable.


- Evaluación.
 La evaluación óptica general que se puede hacer de este zoom es de aprobado y la constructiva y agrado de uso excelentes.

El zoom lo podemos clasificar como un zoom que pertenece a las era de la corrección óptica en la que se intentaban corregir los apartados de distorsión geométrica y viñeteo en su fórmula y dejar menos correcciones para el procesado digital. Durante los últimos años la tendencia en los zooms y objetivos de consumo ha cambiado  dejando esa filosofía para productos de tipo premium. También ha cambiado la tendencia constructiva pues si ahora con correcciones por soft tienen un rendimiento superior desde el punto de vista constructivo han perdido la calidad de este zoom.

A favor :
- Nitidez general aprobado.
- Construcción, acabados y agrado de uso excelentes, con la excepción del sellado.
- Enfoque y respiración de foco (video) excelentes.

Mejorable:
- ACs laterales = baja nitidez en esa zona según focal.
- Tipo de distorsión geométrica en los 16 mm.

Zooms alternativos similares en estas fechas:
Sony E 16-55/2.8 G
Sigma 18-50/2.8 DC DN -C-
Tamron 17-70/2,8 Di III-A VC RXD


Galería reducida.  (en formato no en cantidad)
Con Sony A6600
Dieciocho muestras representativas del rendimiento de campo.
Archivos .raw procesados con ACR CS6 sin ninguna corrección de perfil donde solo se ajusta: WB, exposición y foco [Cantidad 50, Radio 0,6 y Detalle 25] Tamaño: 24 Mpx. menos las de reflejos que son a 1800x
En esta ocasión he hecho las fotos con las focales + abertura típicas de un todo-terreno. Capacidad de aproximación óptica desde la misma posición, paisaje amplio, edificios, bokeh, aproximaciones, etc.. Detalles a pie de foto.

* Si clicas la miniatura se descargará la foto a resolución total.

51 mm. 1:5,6 23 mm. 1:8
16 mm. 1:4 - foco lateral a farola 16 mm. 1:5 - foco lateral a farola
16 mm. 1:8 51 mm. 1:4
16 mm. 1:4 16 mm. 1:5,6
16 mm. 1:8 70 mm. 1:4
70 mm. 1:4 - foco lateral a grifo 70 mm. 1:4
16 mm. 1:7,1 32 mm. 1:6,3
70 mm. 1:6,3 70 mm. 1:4
16 mm. 1:7,1 70 mm. 1:7,1

PUNTUACIÓN
Descripción Valor (0-10)
Calidad Óptica
Definición  6,00 (50%)
Aberraciones Cromáticas Laterales/Long. 6/8 (12.5%)
Viñeteo 6,5 (12.5%)
Distorsión Geométrica 6,5 (12.5%)
Color 8 (12.5%)
Media Óptica 6,50 (60%)
Versatilidad 10 (13%)
Construcción 9 (13%)
Relación Valor/Coste 5 (13%)

Nota Media

7,02
