SIGMA 24/3,5 DG DN -C-
 ___________________________________________________________________________________________________________________ _____12 de Julio de 2.021
PRUEBA ABREVIADA

Índice de Apartados

 C. Técnicas ▼ Definición Estudio ▼ Viñeteo ▼ Distorsión ▼ A. Cromáticas ▼ Enfoque ▼ Evaluación ▼

Con SONY A7r II________________________________________________________________________________________________________________________________


En esta prueba vamos a ver un objetivo de la serie Contemporary, uno del segmento denominado "Premium Compact Prime", o lo que es lo mismo un Objetivo Fijo Premium dentro se la serie C. El Segmento lo componen cuatro ópticas: este 24/3,5 DG DN -C-, el 35/2 DG DN -C-, el 45/2,8 DG DN -C- y el 65/2 DG DN -C- . Evidentemente comparten el diseño externo, la preparación mecánica para su uso en video, la calidad constructiva, que es la misma de la Serie Art, y el rendimiento.

Su fórmula óptica, como podéis ver en el esquema inferior, es claramente telecéntrica. La luminosidad máxima se ha reducido a f 1:3,5 con la finalidad de no aumentar su peso y envergadura, solo pesa 225 gr., teniendo en cuenta que todo está hecho con aluminio y la mayoría de elementos son de vidrio moldeado.





El sistema de enfoque es de motor paso a paso, prácticamente inaudible. Teniendo en cuenta de que llega  a una amplificación macro 1:2, y no tiene limitador de tramos, los tiempos que invierte en realizar foco son iguales a otros objetivos con una d.m.e. muy superior.

Como "rareza" en accesorios incorpora una tapa frontal adicional con sujeción magnética la cual se puede poner y quitar con el parasol insertado. Si se le añade un filtro se le quita la capacidad magnética y no se puede usar.

Por último su precio prácticamente es de aprox. 500 €. Sin ser barato, si valoramos el conjunto que ofrece y la calidad óptica que veremos en la prueba, no es demasiado caro.

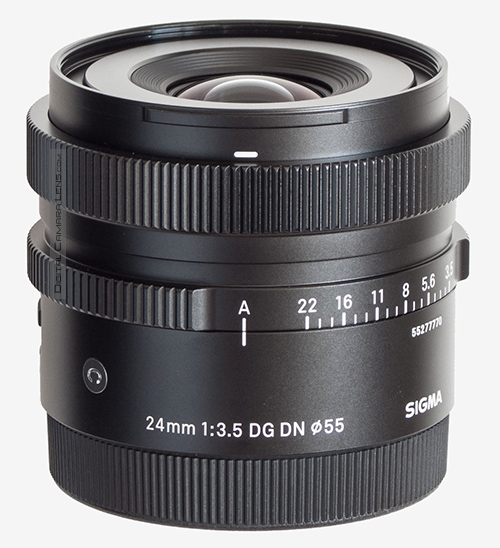

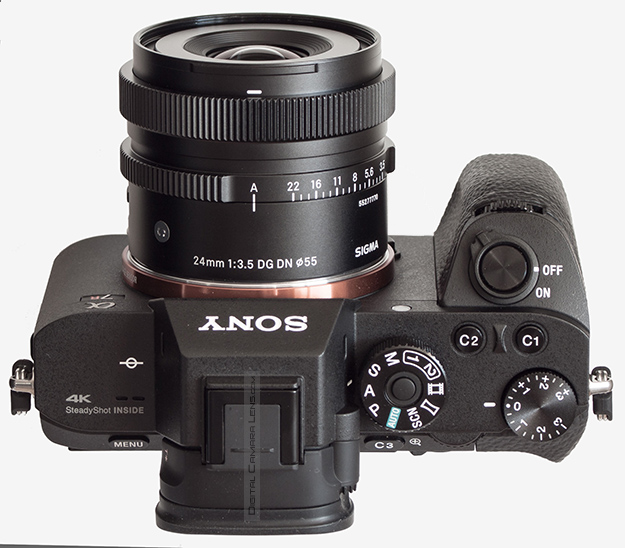

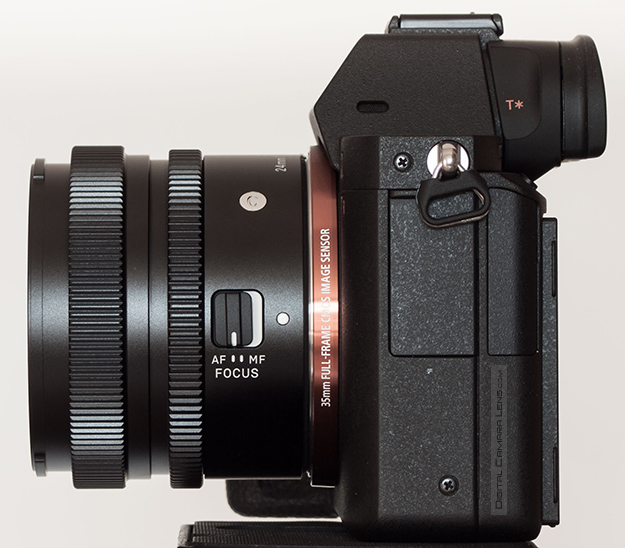

A continuación unas fotografías del objetivo, la ficha de los detalles de diseño y operativos y la de c.c.t.t.




Características Constructivas y Acabados - Inspección Exterior
Chasis: metal

 Exterior: metal.

 Bayoneta: aluminio anodizado, acabado excelente.

 Elementos telescópicos: ninguno.

 Aislamiento externo: con junta de caucho tórica y túnel interno de desplazamiento de pupila.

 Anillo enfoque manual: de tipo eléctrico. Ajustes laterales y longitudinales correctos. Horquillado de enfoque amplio.

Tipo de enfoque: interno por grupo delantero, el elemento frontal no rota.

 Parasol: de pétalos.

 Ventana de distancia: No tiene. Los mts. orientativos se visualizan por máquina.

 Estabilización: No.

 Unidad probada: usada, nivel muy bajo.


CARACTERÍSTICAS TÉCNICAS (Fabricante)

Descripción

 Valor
Círculo de Imagen 35 mm.
Peso  225 gr.
Dimensiones L = 48,8 mm.
Ø = 64 mm.
Tamaño del Filtro  55 mm.
Construcción   10 Elementos
  8 Grupos
Láminas en el diafragma 7 r.
Ángulo de visión Horizontal en 35 mm. 84,1º - º
Aberturas Max. = 3,5
Mín. = 22
Distancia Mínima de Enfoque    10,8 cm.
Magnificación Máxima 1:2
Accesorios  Parasol y tapa mag. frontal
Mont. Disp. : Sony E y L-Mount

- Definición en exterior.                                                                                                    Detalles en Metodología ►
24 mm. a  f 1:4 - f 1:5,6 - f 1:8


Distancia: 25 m.

 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Sony A 7rII - 4.01]
Medición: Evaluativa. | Procesado de .JPG: con A.C.R. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 45, Radio 0,5, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 42,16 Mpx. - Espacio en disco: 8 MB


- Definición en estudio.                                                                                                     Detalles en Metodología ►
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

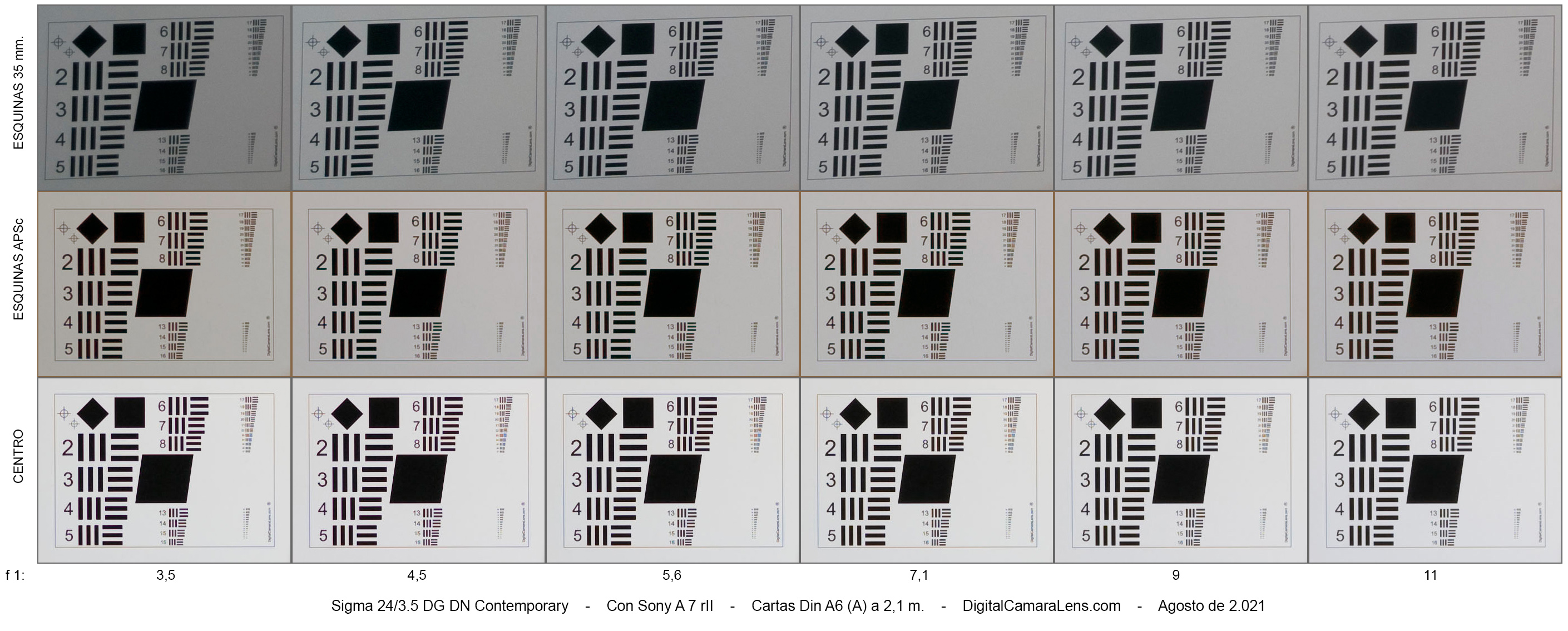

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





24 mm.




f 1:/

3,5 - 4,5 - 5,6 - 7,1 - 9 - 11

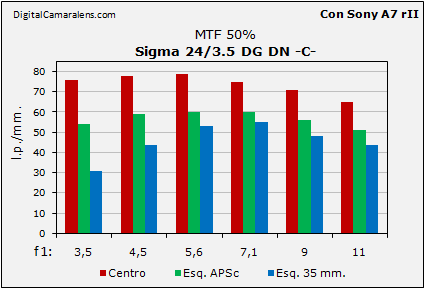

Resolución en estudio MTF50% (Valor óptimo teórico 74 l.p./mm.)                             Detalles en Metodología ►

   Valores en l.p./mm.
f 1: 3,5 4,5 5,6 7,1 9 11
Centro 76 78 79 75 71 65
Esq. APSc 54 59 60 60 56 51
Esq. 35 mm. 31 44 53 55 48 44


Comentarios.-
Los valores y su representación gráfica hablan por si solos. El empezar con una luminosidad máxima de f 1:3,5 no le resta un ápice de rendimiento desde ese diafragma.
El astigmatismo es muy bajo así como la dispersión lateral (ACs), ver abajo.

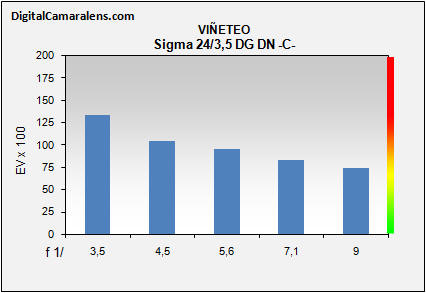

- Viñeteo.                                                                                                                              Detalles en Metodología ►



Diafragmas

f 1:/

 3,5 4,5 5,6 7,1 9
Valores

%

 133 105 95 83 74
Tipo de viñeteo: progresivo
100% Sat. = 1 Ev


- Distorsión geométrica.                                                                                                   Detalles en Metodología ►
Focal

Dist.

 % Inversión
24 mm. 2,5 mts. +2,07 -

Sin corrección.

Con corrección. (-10)

Comentarios Distorsión Geométrica.-
Inusualmente positiva, su corrección conlleva una ligera inversión (bigote) que evidencia el uso del elemento asférico.
- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología ►

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

 3,5 4,5 5,6 7,1 9 11

Valores

%

 - - 0 0 0 0

Amplitud

   r r r r r r

                         Índices de referencia:
                                 ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                         a: amplia |  m: media  |  r: reducida

- Enfoque y Fotometría.                                                                  Detalles en Metodología ►

Focal

De d.m.e. a infinito

 De infinito a d.m.e.
f 1: 0,8 s. 0,8 s.
* f 1:8 0,9 s. 0,9 s.
Valores en segundos.

Consistencia: correcto
Precisión: correcto
Micro-ajustes necesarios: cero.

 * ver detalles operativos.

- Resistencia al sol frontal (Flare)
Con incidencias en orientación frontal. Ver Galería.


- Evaluación.
La evaluación global que se puede hacer de este objetivo es de un notable alto, con una mejor corrección geométrica hubiera pasado a excelente. El objetivo cumple con lo esperado en base a su posicionamiento y coste.

A favor :
- Rendimiento óptico global excelente, con la excepción de la Distorsión Geométrica.
- Construcción, acabados y agrado de uso excelentes.

Mejorable:
- Distorsión Geométrica.
- Reflejos (flare) con orientación frontal.


Galería: 13 muestras


Opina tu también ►


PUNTUACIÓN
Descripción Valor (0-10)
Calidad Óptica
Definición  8 (50%)
Aberraciones Cromáticas Laterales 9 (12.5%)
Viñeteo 6 (12.5%)
Distorsión Geométrica 6 (12.5%)
Color 9 (12.5%)
Media Óptica 7,75 (60%)
Versatilidad 7 (13%)
Construcción 10 (13%)
Relación Valor/Coste 9 (13%)

Nota Media

8,03
