SIGMA 45/2,8 DG DN -C-
_____________________________________________________________________________________________________________________________ 20 de Diciembre de 2.019

PRUEBA ABREVIADA

Índice de Apartados

C. Técnicas Definición Estudio Viñeteo Distorsión A. Cromáticas Enfoque Evaluación

Con Lumix DSC S1 R________________________________________________________________________________________________________________________


En esta prueba vamos a ver un objetivo muy especial, una óptica diseñada para trabajar de forma especial en video lo cual no le quita interés en foto. La focal nos puede resultar un tanto atípica, aunque si miramos hacia atrás veremos que no es así.

El guiño al trabajo en video lo podemos ver en el anillo de enfoque manual, un anillo con el dentado especifico para su accionamiento a distancia y el enfoque que, a pesar de ser de tipo eléctrico, posee topes en ambos sentidos. A éllo se le suma el de diafragmado manual que es sin clicks. También se puede diafragmar en modo automático seleccionando en el anillo la posición A.

El objetivo es muy pequeño y ligero, solo 225 gr., a pesar de tener la mayoría de componentes metálicos. El elemento frontal es muy reducido, sólo 19 mm. de diámetro y la pupila de salida de 30 mm. favorece una incidencia en el plano focal bastante "telecéntrica".

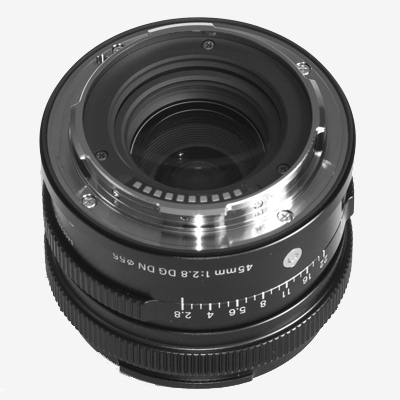

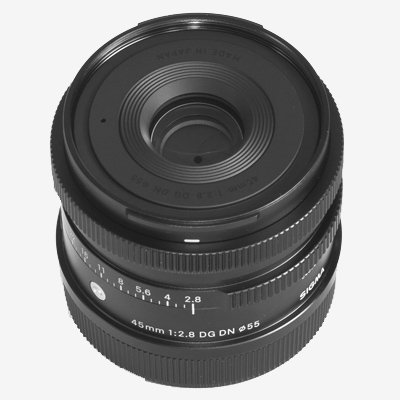

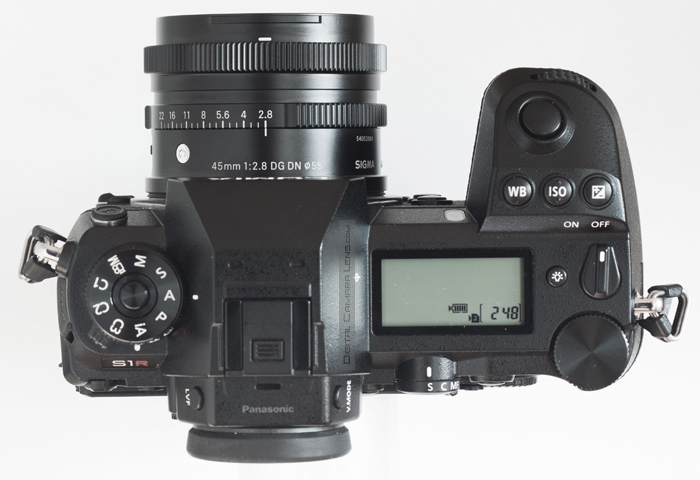

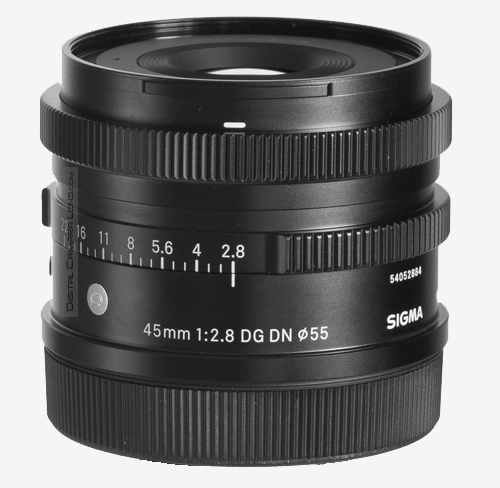

A continuación una fotografía del zoom, la ficha de los detalles de diseño y operativos y la de c.c.t.t.




Características Constructivas y Acabados - Inspección Exterior


Chasis:
metal.

Exterior: metal-plástico termoestable.

Bayoneta: aluminio anodizado, acabado excelente.

Elementos telescópicos: ninguno.

Aislamiento externo: con junta de caucho tórica y túnel interno de desplazamiento de pupila.

Anillo enfoque manual: de tipo eléctrico e interno.

Tipo de e
nfoque: interno por grupo delantero, el elemento frontal no rota.

Parasol: circular.

Ventana de distancia: No tiene.

Estabilización: No.




CARACTERÍSTICAS TÉCNICAS (Fabricante)

Descripción

Valor
Círculo de Imagen 35 mm.
Peso  225 gr.
Dimensiones L = 46,2 mm.
Ø = 64 mm.
Tamaño del Filtro  55 mm.
Construcción   8 Elementos
  7 Grupos
Láminas en el diafragma  7
Ángulo de visión Horizontal en 35 mm. 51,3º
Aberturas Max. = 2,8
Mín. = 22
Distancia Mínima de Enfoque    24 cm.
Magnificación Máxima 1:4
Accesorios Parasol
Mont. Disp. : L-Mount y Sony E

- Definición en exterior
.                                                                                                    Detalles en Metodología

f 1:4 - f 1:5,6 - f 1:8


Distancia: 30 m.

Fotometría.-
Corrección necesaria procesado del .RAW  [Firmware de DSC S1 R 1.3 ]
Medición: Matricial. | Procesado de .JPG: con A. DNG. C. - PS CS4.
Todos los ajustes estándar excepto enfoque: Cantidad 60, Radio 0,6, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 46,7 Mpx. - Espacio en disco: +/- 15 MB


- Definición en estudio.
                                                                                                     Detalles en Metodología

[Firmware de  Lumix DSC S1 R - 1.3]
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

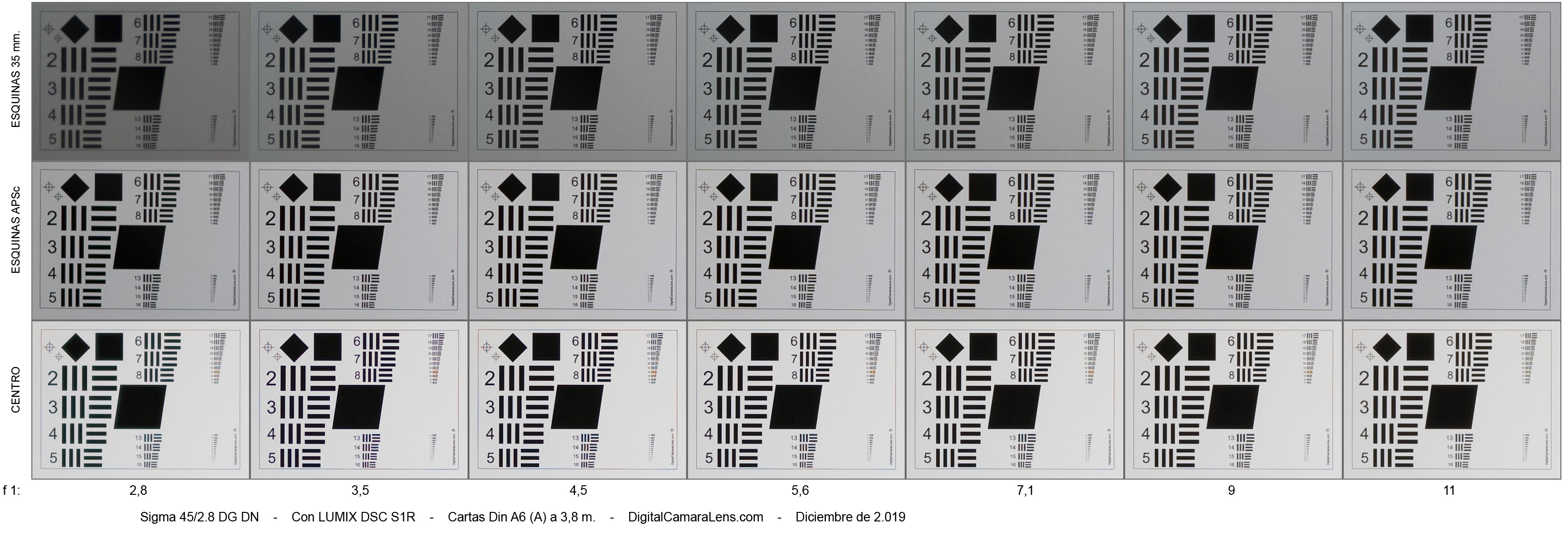

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





45 mm.




f 1:/

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9 - 11

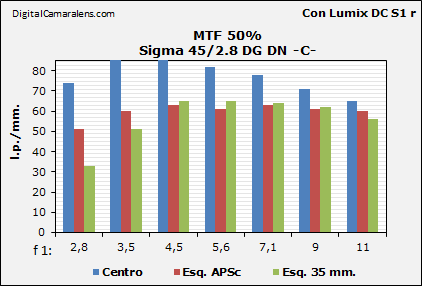

Resolución en estudio MTF50%
(Valor óptimo teórico 77 l.p./mm.)                                           Detalles en Metodología

  Valores en l.p./mm.
f 1: 2,8 3,5 4,5 5,6 7,1 9 11
Centro 74 89 86 82 78 71 65
Esq. APSc 51 60 63 61 63 61 60
Esq. 35 mm. 33 51 65 65 64 62 56


Comentarios.-
El rendimiento óptico general es de un notable alto, muy alto, solo ensombrecido por el elevado viñeteo que no se reconduce a partir de f 1:5,6 a unos valores razonables. Hay que tener en cuenta que este objetivo lo vemos "a pelo", es decir sin ninguna corrección, lo cual es de tener en cuenta y valorar. En video y en cualquier sistema lo veremos siempre con este rendimiento.

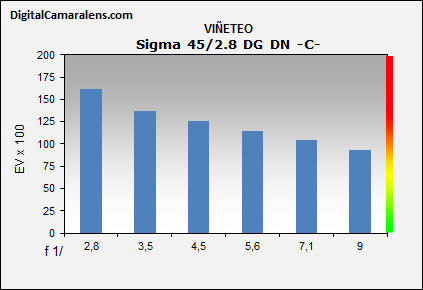

- Viñeteo
.                                                                                                                                           Detalles en Metodología



Diafragmas

f 1:/

2,8 3,5 4,5 5,6 7,1 9
Valores

%

162 137 126 115 104 93
Tipo de viñeteo: progresivo
100% Sat. = 1 Ev


- Distorsión geométrica.

                                                                               Detalles en Metodología

Focal

Dist.

% Inversión
45 mm. 4 m. 0 Muy ligera


Probeta de cálculo

- Aberraciones Cromáticas Laterales.                                                                                       Detalles en Metodología

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

2,8 3,5 4,5 5,6 7,1 9

Valores

%

0 0 0 0 0 0

Amplitud

  mr mr mr mr mr mr

                                     Índices de referencia:

0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | 0,1% excelente
                                     a: amplia |  m: media  |  r: reducida


- Enfoque y Fotometría.

Detalles en Metodología

Focal

De d.m.e. a infinito

De infinito a d.m.e.
 45 mm. 0,7 s. 0,7 s.
Valores en segundos.

Consistencia: correcto
Precisión: ligero front-focus
Micro-ajustes necesarios: no es posible con este modelo de máquina y firmware.



- Evaluación.

La evaluación global que se puede hacer de este objetivo es de excelente. Sea en rendimiento óptico, agrado de uso como construcción y acabados.

A favor :
- Rendimiento óptico general excelente.
- Construcción, acabados y agrado de uso excelentes.


Mejorable:
- Viñeteo, sea por su valor máximo como en su evolución.


Muestras: 5 muestras


Opina tu también


f 1:3,5 f 1:5 f 1:8 f 1:8 f 1:2,8


PUNTUACIÓN

Descripción Valor (0-10)
Calidad Óptica
Definición  8,5 (50%)
Aberraciones Cromáticas Laterales 10 (12.5%)
Viñeteo 5 (12.5%)
Distorsión Geométrica 9,5 (12.5%)
Color 10 (12.5%)
Media Óptica 8,56 (60%)
Versatilidad 6 (13%)
Construcción 10 (13%)
Relación Valor/Coste 8 (13%)

Nota Media

8,26
