SIGMA 16-28/2,8 DG DN Contemporary
_______________________________________________________________________________________________________________________ 19 de Junio de 2.022

PRUEBA ABREVIADA

Índice de Apartados

C. Técnicas Definición Estudio Viñeteo Distorsión A. Cromáticas Enfoque Evaluación

Con SONY A7r II________________________________________________________________________________________________________________________________


En esta prueba vamos a ver un nuevo zoom angular de formato completo y abertura máxima constante de f 1:2,8. El zoom, del segmento Contemporay, se posiciona como el complemento de rango focal al estándar SIGMA 28-70/2,8 DG DN Contemporary que vimos aquí hace aproximadamente un año.

A nivel de diseño externo, tamaño y peso es casi idéntico al comentado y como éste se sitúa un paso atrás respecto a la oferta del segmento
Art., en este caso con 2 mm. menos de angular y cuatro más de tele que el SIGMA 14-24/2,8 DG HSM -Art-

Minimalista, rectilíneo, ligero y compacto estos son los tres adjetivos que pueden describir a este zoom.

Como veremos en la prueba, tanto Sigma como el resto de fabricantes, hace tiempo que han decidido diseñar las ópticas con algunas características no corregidas en su fórmula óptica para dejarlo en manos del software, este zoom es otro ejemplo de éllo.

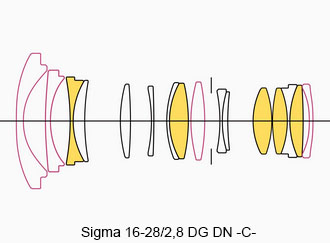

La fórmula óptica, formada por 16 lentes, corrige parcialmente la distorsión geométrica y el viñeteo sin comprometer de forma importante la dispersión lateral (ACs laterales).

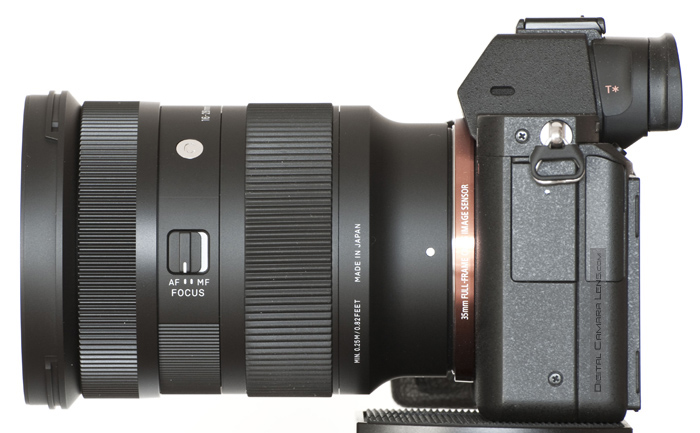

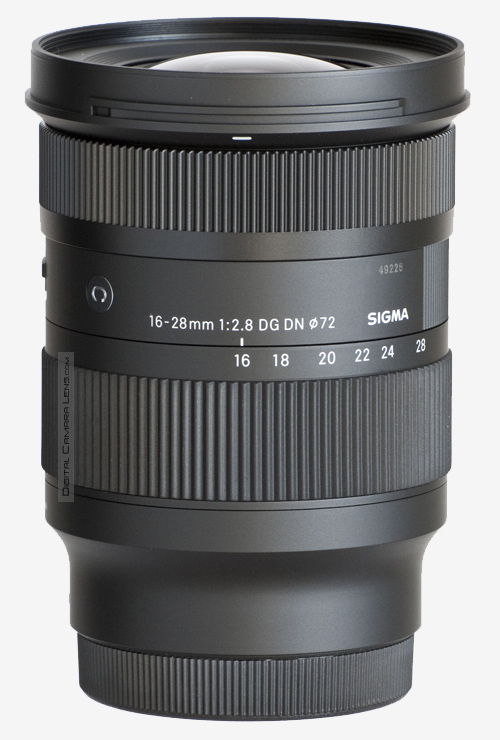

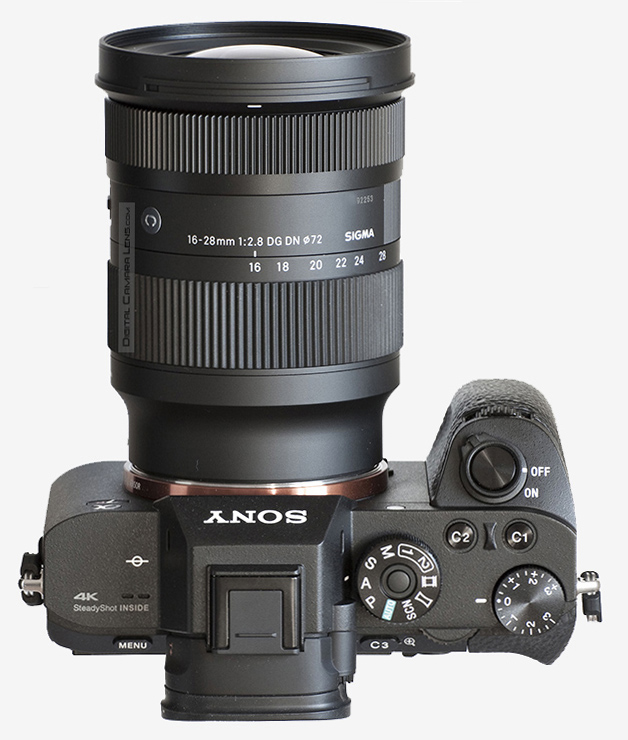

A continuación unas fotografías del objetivo, la ficha de los detalles de diseño y operativos y la de c.c.t.t.

Barrilete limpio, solo encontramos el conmutador AF/MF y los dos anillos.



Características Constructivas y Acabados - Inspección Exterior
Chasis: metal-plástico

Exterior: plástico termoestable.

Bayoneta: aluminio anodizado, acabado excelente.

Zoom: por giro de anillo sin desplazamiento externo.
- º giro total: 45º
- dureza: excelente, sin atascos.


Elementos telescópicos: ninguno.

Aislamiento externo: con junta de caucho tórica, pupila de salida fija.

Anillo Zoom: revestido de caucho estriado. Dureza y tacto correctos.

Anillo enfoque manual: de tipo eléctrico. Ajustes laterales y longitudinales correctos. Horquillado de enfoque correcto.

Tipo de e
nfoque: interno por grupo delantero, el elemento frontal no rota.

Parasol: de pétalos.

Ventana de distancia: No tiene. Los mts. orientativos se visualizan por máquina.


Estabilización: no.

Unidad probada: muy poco usada, casi nueva.


CARACTERÍSTICAS TÉCNICAS (Fabricante)

Descripción

Valor
Círculo de Imagen 35 mm.
Peso  450 gr.
Dimensiones L = 100,6 mm.
Ø = 77,2 mm.
Tamaño del Filtro  72 mm.
Construcción   16 Elementos
  11 Grupos
Láminas en el diafragma  9 circ.
Ángulo de visión Horizontal en 35 mm. 107º - 75,4º
Aberturas Max. = 2,8
Mín. = 22
Distancia Mínima de Enfoque    25 cm.
Magnificación Máxima 1:5,6 a 28 mm.
Accesorios Parasol
Mont. Disp. : Sony FE y L Mount

- Definición en exterior.                                                                                                    Detalles en Metodología
16 mm. a f 1:5,6  -  f 1:8 22 mm. a f 1:5,6  -  f 1:8
28 mm. a  f 1:5,6  -  f 1:8


Distancia: 25 m.

Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Sony A 7rII - 4.01]
Medición: Evaluativa. | Procesado de .JPG: con A.C.R. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 45, Radio 0,5, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 42,16 Mpx. - Espacio en disco: 8 MB



- Definición en estudio.
                                                                                                    Detalles en Metodología
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

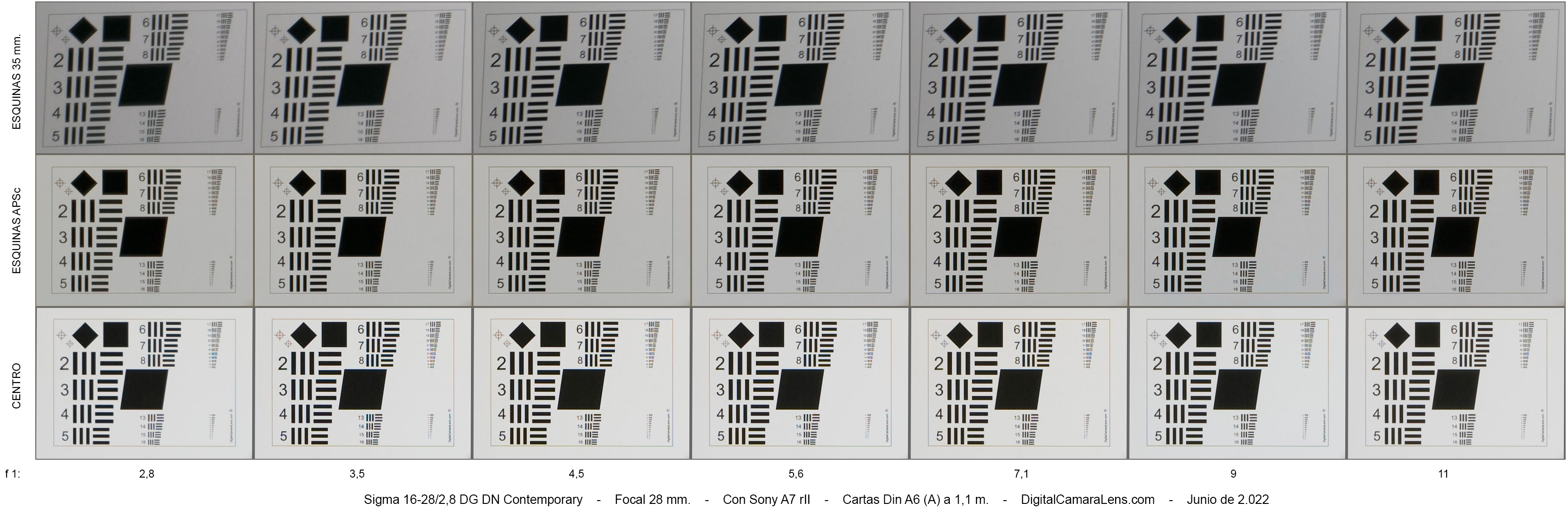

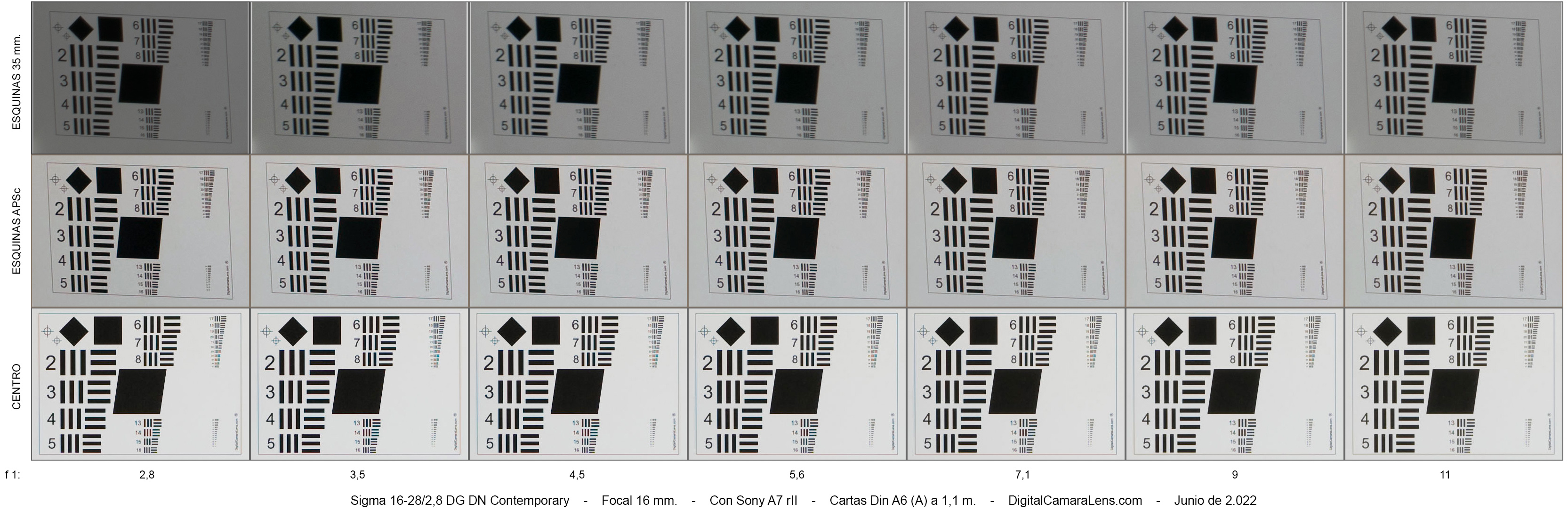

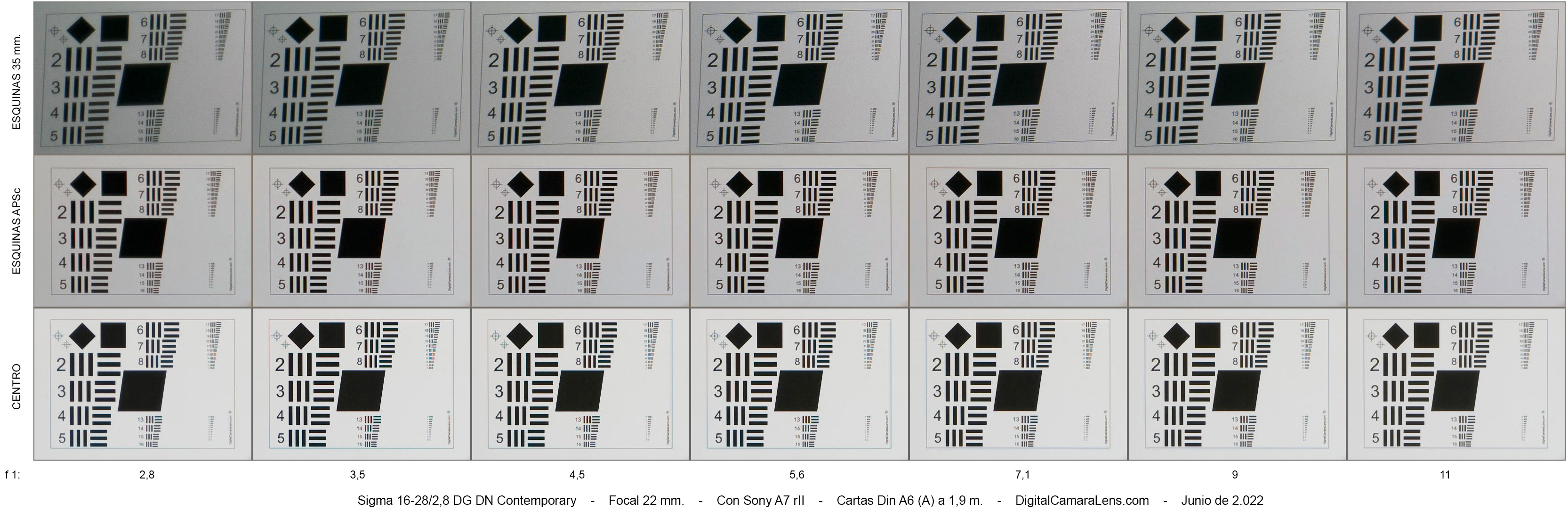

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica




16 mm.

22 mm.

28 mm.



f 1:/
2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9 - 11

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9 - 11

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9 - 11

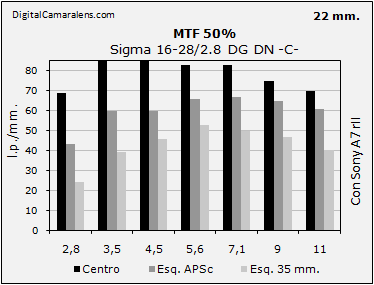

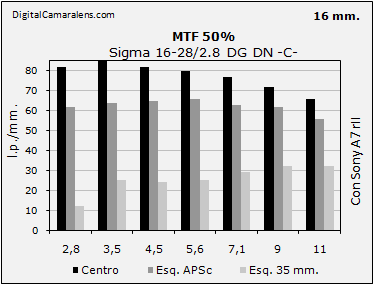

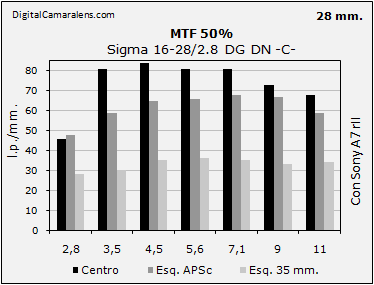

Resolución en estudio MTF50%
(Valor óptimo teórico 74 l.p./mm.)                             Detalles en Metodología

Diafragmas

f 1:/

2,8 3,5 4,5 5,6 7,1 9 11
Centro



82 87 82 80 77 72 66
Esq. APSc   62 64 65 66 63 62 56
Esq. 35 mm.   12 25 24 25 29 32 32

Diafragmas

f 1:/

2,8 3,5 4,5 5,6 7,1 9 11
Centro



69 87 87 83 83 75 70
Esq. APSc   43 60 60 66 67 65 61
Esq. 35 mm.   24 39 46 53 50 47 40

Diafragmas

f 1:/

2,8 3,5 4,5 5,6 7,1 9 11
Centro



46 81 84 81 81 73 68
Esq. APSc   48 59 65 66 68 67 59
Esq. 35 mm.   28 30 35 36 35 33 34

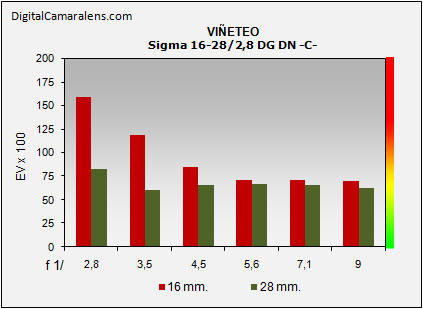

- Viñeteo
.                                                                                                                              Detalles en Metodología



Diafragmas

f 1:/

2,8 3,5 4,5 5,6 7,1 9
16 mm.

%

159 120 85 72 72 70
28 mm. % 83 60 66 67 66 63
Tipo de viñeteo: progresivo
100% Sat. = 1 Ev

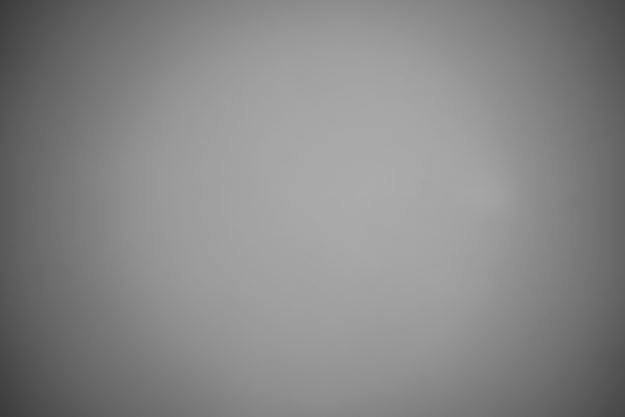

Viñeteo a 16 mm. y  f 1:/2,8


- Distorsión geométrica.

                                                                   Detalles en Metodología

Focal

Dist.

% Inversión
16 mm. 1,6 m. -4,53 Apreciable
18 mm. 1,6 -1,24 Muy apreciable
22 mm. 2 m. +3,04 -
28 mm. 2,5 m. +2,95 -

Muestra de 16 mm.


Muestra de 28 mm.

Comentarios Distorsión Geométrica.-
Elevada en los dos extremos y en focales intermedias encontrándose el punto medio en los 19 mm.

- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

2,8 3,5 4,5 5,6 7,1 9 11

16 mm.

%

- - 0,06 0 0 0 0

Amplitud

  m m r r r r r
22 mm. % - - 0,08 0,08 0,06 0,06 0,06
Amplitud   r r r r r r r
28 mm. % 0,08 0,06 0 0 0 0 0
Amplitud   r r r r r r r

                         Índices de referencia:
                                 ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | 0,1% excelente
                         a: amplia |  m: media  |  r: reducida


- Enfoque y Fotometría.

Detalles en Metodología

Focal

De d.m.e. a infinito

De infinito a d.m.e.
f 1:4 0,6 s. 0,6 s.
* f 1:8 0,8 s. 0,8 s.
Valores en segundos.

Consistencia: correcto
Precisión: correcto
Micro-ajustes necesarios: cero

* ver detalles operativos.


- Resistencia al sol frontal (Flare)
Buen comportamiento en este apartado. Ver Galería.

- Coma
El rendimiento en este apartado es notable. El punto que vemos es Júpiter en la esquina del encuadre.


Esquina extrema - 16 mm. a f 1:2,8

- Evaluación.
La evaluación que se puede hacer de este zoom es de notable. A la hora de mirar o comparar resultados numéricos, como en todas las valoraciones de esta página, hay que tener en cuenta la no corrección de viñeteo y distorsión geométrica y que la puntuación está referida a valores no corregidos.

La corrección parcial de Distorsión Geométrica favorece unos valores de ACs laterales contenidos y un peso inferior. Los valores de esta aberración (distorsión) no son tan elevados como los que vimos hace poco en un zoom similar de Sony pero, al ser una óptica externa al sistema, deberemos de trabajar con suficiente aire lateral para su posterior corrección.

Sus 450 gr. de peso, zoom interno y volumen reducido propician que sea muy cómodo de trabajar con él, sea en foto como en video. No olvidemos que estamos hablando de un zoom de 16 mm. de angular y f 1:2,8 y que hace muy poco tiempo en el sistema Reflex un zoom similar prácticamente le doblaba el peso y generalmente con prestaciones inferiores.

A favor :
- Nitidez central y APSc excelente en todas las focales, en las esquinas extremas razonable y notable según focal.
- ACs laterales razonablemente controladas.
- Coma notable.
- Revestimientos contra reflejos (flare) de un notable alto.
- Construcción, acabados, ajustes y agrado de uso notables.

Mejorable:
- Distorsión Geométrica elevada en los dos extremos focales.
- Viñeteo medianamente elevado pero de baja evolución.


Galería: 26 muestras



PUNTUACIÓN

Descripción Valor (0-10)
Calidad Óptica
Definición  7,75 (50%)
Aberraciones Cromáticas Laterales 6 (12.5%)
Viñeteo 7,25 (12.5%)
Distorsión Geométrica 4 (12.5%)
Color 8,5 (12.5%)
Media Óptica 7,09 (60%)
Versatilidad 7 (13%)
Construcción 7 (13%)
Relación Valor/Coste 7 (13%)

Nota Media

6,99
