SIGMA 14-24/2.8 DG DN -Art-
 __________________________________________________________________________________________________________________________   12 de Abril de 2.025
PRUEBA ABREVIADA

Índice de Apartados

 C. Técnicas ▼ Definición Estudio ▼ Viñeteo ▼ Distorsión ▼ A. Cromáticas ▼ Enfoque ▼ Evaluación ▼

Con SONY A7r II________________________________________________________________________________________________________________________________


En esta prueba vamos a ver el zoom ultraangular que traslada al sistema de cámaras CSC las focales y abertura máxima de su antecesor del sistema Reflex, el SIGMA 14-24/2,8 DG HSM -Art-, visto aquí hace seis años.

Más rectilíneo, delgado y sobre todo más ligero que su antecesor (365 gr. menos) el zoom se ajusta a nivel de diseño y construcción a la archiconocida serie Art por lo que poco se puede añadir en este sentido.
El equipamiento constructivo es:
- Sistema de enfoque presumiblemente ultrasónico paso a paso.
- En el barrilete tenemos : Botón FN para bloqueo de enfoque y conmutador AF/MF.
- Sellado en partes móviles más junta de caucho tórica en bayoneta y túnel de desplazamiento de pupila.
- Soporte para inserción de filtro trasero.

Dadas las monturas con las que se fabrica, por ahora, el zoom representa una alternativa al Sony FE 12-24/2.8 GM con sus evidentes 2 mm. menos de angular.

El precio actual de este modelo es de 1.500 Euros.

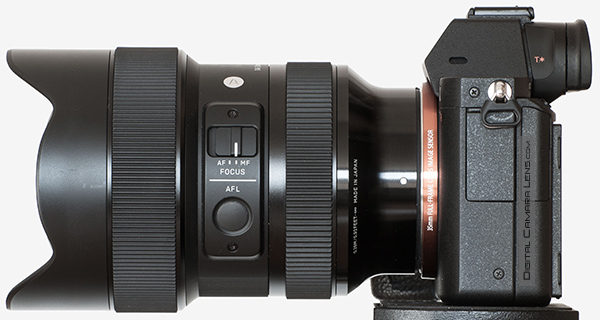

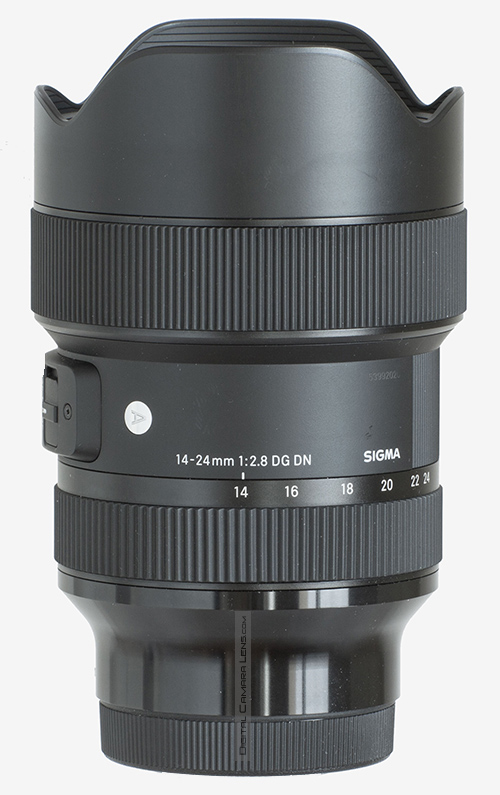

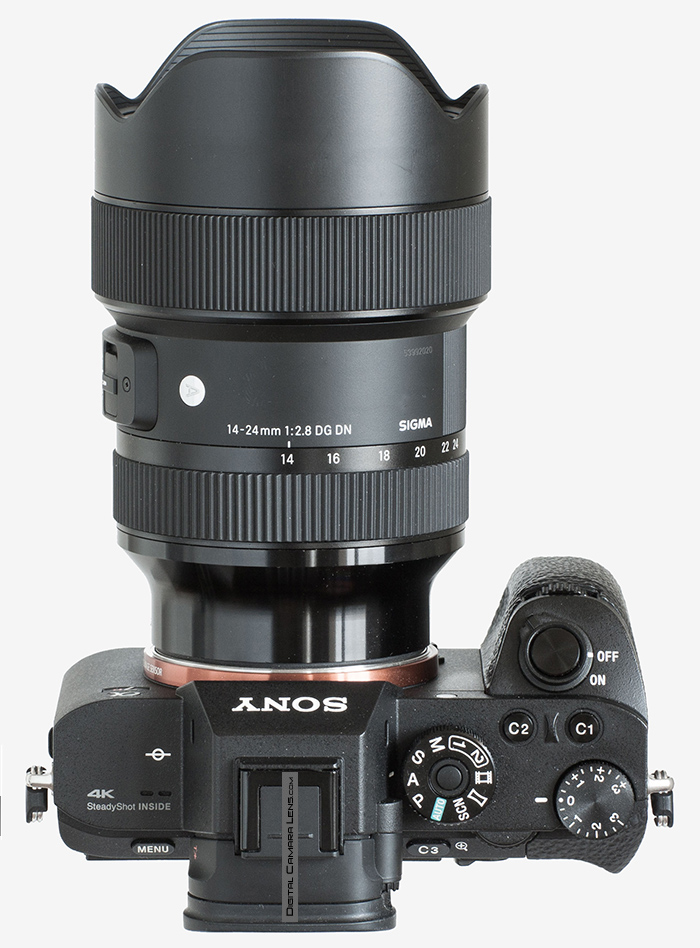

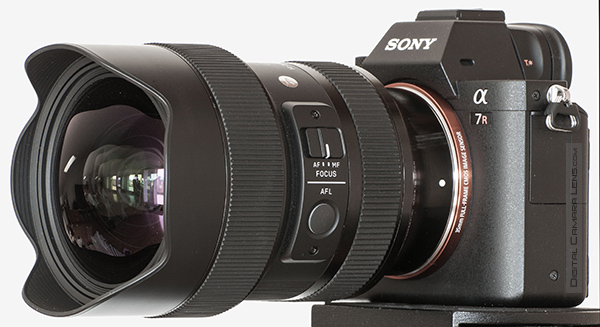

A continuación unas fotografías del zoom, la ficha de los detalles de diseño y operativos y la de c.c.t.t.





Características Constructivas y Acabados - Inspección Exterior

Anunciado - Inicio comercialización: Julio de 2.019

 Chasis: metálico

 Exterior: plástico termoestable.

 Bayoneta: aluminio anodizado, acabado excelente.

 Zoom: por giro de anillo sin desplazamiento externo.
- º giro total: 60º
- dureza: correcta, sin atascos.

 Elementos telescópicos: uno que se desplaza dentro del barrilete.

 Aislamiento externo: con junta de caucho tórica y túnel interno de desplazamiento de pupila. Sellado a salpicaduras y polvo.

 Anillo Zoom: revestido de caucho estriado. Dureza y tacto correctos.

 Anillo enfoque manual: de tipo eléctrico. Ajustes laterales y longitudinales correctos. Horquillado de enfoque excelente.

Tipo de enfoque: interno por grupo trasero, el elemento frontal no rota.

 Parasol: de pétalos integrado.

 Ventana de distancia: No tiene. Los mts. orientativos se visualizan en máquina.

 Estabilización: no



CARACTERÍSTICAS TÉCNICAS (Fabricante)

Descripción

 Valor
Círculo de Imagen 35 mm.
Peso  785 gr.
Dimensiones L = 133 mm.
Ø = 85 mm.
Tamaño del Filtro Trasero
Construcción 18 Elementos
13 Grupos
Láminas en el diafragma  11 r.
Ángulo de visión Horizontal en 35 mm. 114º - 84º
Aberturas Max. = 2,8
Mín. = 22
Distancia Mínima de Enfoque  28 cm.
Magnificación Máxima 1:7,3
Accesorios  Tapa y bolsa rígida
Mont. Disp. : L-Mount y Sony E

- Definición en exterior.                                                                                                    Detalles en Metodología ►

14 mm. a f 1:4 - f 1:8 19 mm. a f 1:4 - f 1:8

24 mm. a f 1:4 - f 1:8


Distancia: 25 m.

 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Sony A 7rII - 4.01]
Medición: Evaluativa. | Procesado de .JPG: con A.C.R. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 55, Radio 0,5, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 42,16 Mpx. - Espacio en disco: 8 MB


- Definición en estudio.                                                                                                     Detalles en Metodología ►
   [Firmware de Sony A7 RII - 4.01]
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

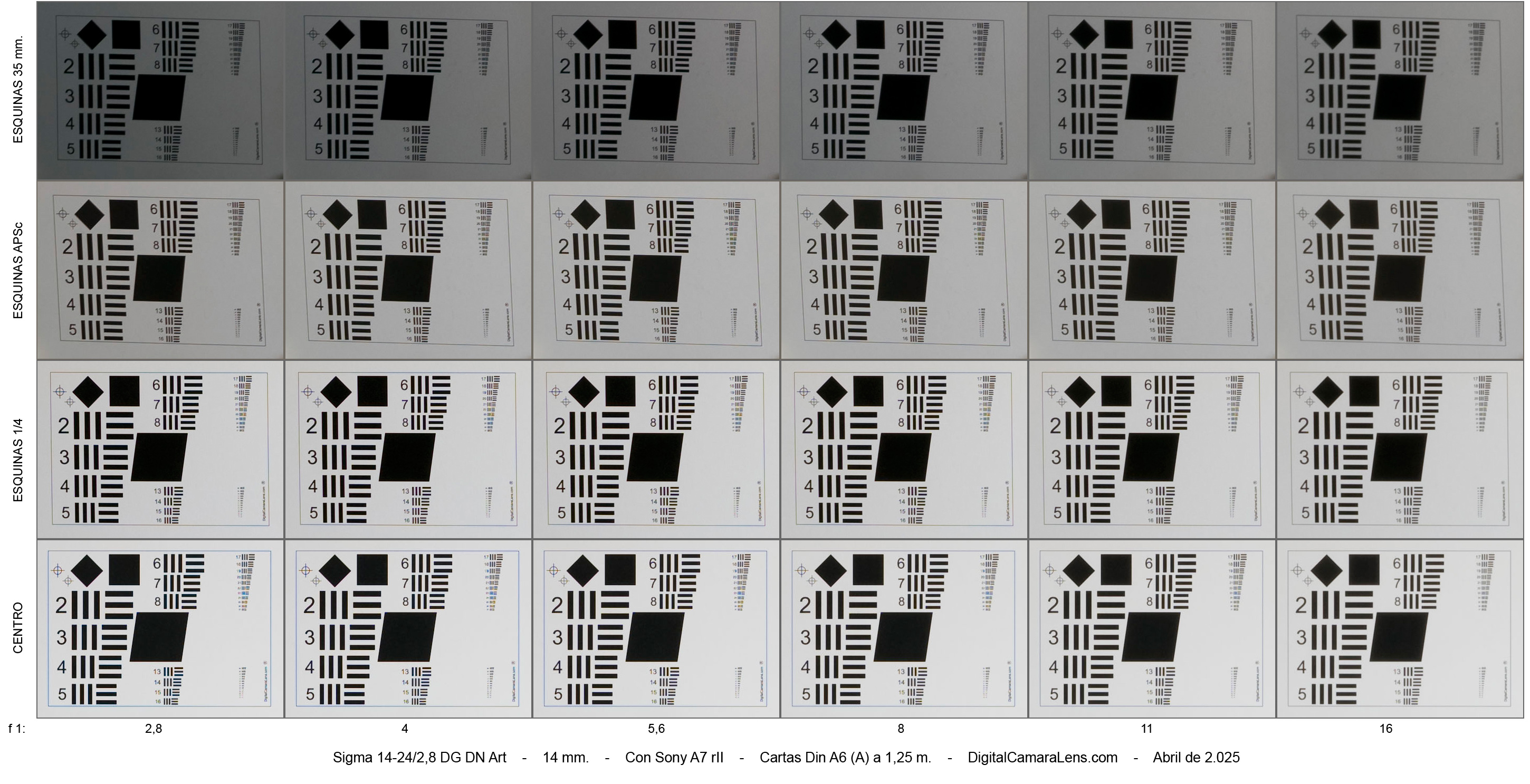

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





14 mm.

19 mm.

24 mm.




f 1:/
2,8 - 4 - 5,6 - 8 - 11 - 16

n.d.

n.d.

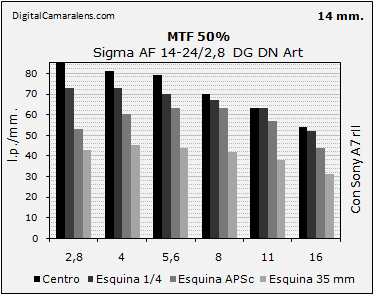

Resolución en estudio MTF50%  (Valor óptimo teórico 74 l.p./mm.)                              Detalles en Metodología ►

f 1:

 2,8 4 5,6 8 11 16
Centro 85 81 79 70 63 54
Esquina 1/4 73 73 70 67 63 52
Esquina APSc 53 60 63 63 57 44
Esquina 35 mm. 43 45 44 42 38 31

f 1:

 2,8 4 5,6 8 11 16
Centro 85 81 78 71 62 53
Esquina 1/4 61 67 65 62 59 52
Esquina APSc 29 41 59 59 57 44
Esquina 35 mm. 25 33 42 45 43 33


f 1:

 2,8 4 5,6 8 11 16
Centro 77 82 76 71 64 52
Esquina 1/4 62 67 71 66 60 52
Esquina APSc 56 59 62 62 56 46
Esquina 35 mm. 42 43 42 43 45 34
Comentarios.-
A modo de flash por los valores e imágenes obtenidas se puede decir que:
- Está optimizado de forma preferente en los 14 mm.
- Se observa una bajada de nitidez en los 19 mm. y esquinas APSc y 35 mm. entre f 1:2,8 y f 1:4.
- El plano focal está bastante bien corregido sin llegar a la excelencia que vimos en su antecesor Reflex.
- El nivel de astigmatismo es muy bajo.

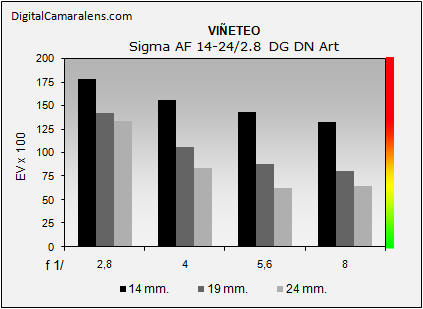

- Viñeteo.                                                                                                                              Detalles en Metodología ►



Diafragmas

f 1:

 2,8 4 5,6 8
14 mm.

%

 178 156 143 133
19 mm. % 142 107 88 81
24 mm. % 136 83 63 65
Tipo de viñeteo: radial en angular y progresivo en tele.
100% Sat. = 1 Ev


- Distorsión geométrica.                                                                                                   Detalles en Metodología ►
Focal

Dist.

 % Inversión
14 mm. 1,8 m. -3,04 Ligera
16 mm. 1,8 m. -1,93 "
18 mm. 2 m. -0,69 Muy ligera
20 mm. 2 m. +0,41 -
24 mm. 3 m. +1,10 -


Probeta de 14 mm.



Probeta de 24 mm.

- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología ►

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:

 2,8 4 5,6 8 11 16

Valores

%

 0 0 0 0 0 0

Amplitud

   r r r r r r
Valores % 0 0 0 0 0 0
Amplitud   r r r r r r
Valores % 0 0 0 0 0 0
Amplitud   r r r r r r

                               Índices de referencia:
                                         ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                               a: amplia |  m: media  |  r: reducida

Valoración de ACs Longitudinales.                                                                  Detalles en Metodología ►
mm. 14 19 24

f 1:

 2,8 2,8 2,8
R 35 40 38
G 35 37 38
B 36 35 39

* Muestreo de carta centro en Línea 6 vertical con promedio de 3 px. y 3 mediciones.

- Enfoque y Fotometría.                                                                  Detalles en Metodología ►

Focal

De d.m.e. a infinito

 De infinito a d.m.e.
14 mm. 0,7 s. 0,7 s.
24 mm. 0,9 s. 0,9 s.
Valores en segundos.

Consistencia: correcto
Precisión: correcto
Micro-ajustes necesarios: cero

El zoom enfoca rápido pero en pérdida y recuperación de foco se oye un ligero zumbido agudo.


- Coma.

14 mm. @ f 1:2,8 (*) 14 mm. @ f 1:2,8 19 mm. @ f 1:2,8

Recortes al 100% de esquina extrema derecha.
(*) ligerísimo cambio de foco.
- Respiración de foco.                                                                                                       Detalles en Metodología ►
n.p.

- Resistencia al sol frontal (Flare)
Notable plus. Ver muestras.


- Evaluación.
 La evaluación óptica que puedo hacer de este modelo es de notable holgado con los flecos que se detallan a continuación en "mejorables".

En general el zoom lo podemos calificar como recomendable y si le añadimos su coste la nota sube de forma exponencial.

A favor :
- Nitidez general notable donde destaca su bajo nivel de ACs laterales y nulo en axiales.
- Buen rendimiento ante fuentes de luz directas.
- Razonable comportamiento en el apartado de Coma y Notable holgado en resistencia frente a fuentes luminosas directas.
- Baja inversión en distorsión geométrica en los 14 mm.
- Soporte para inserción de filtro trasero.
- Manejo y portabilidad excelentes.

Mejorable:
- Viñeteo elevado y de corrección insuficiente.
- Mejor corrección de plano focal en los 19 mm.


Galería reducida.
Veintidós muestras grabadas en formato .raw y procesado el .jpg: con PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 55, Radio 0,5, Detalle 25.
Todas las fotos tienen enfoque central menos en las que se indica y marca otro.
Se incluyen varias secuencias de diafragmado desde la misma posición (triangulación)
Descarga de originales: la miniatura es el link de descarga de la foto completa.
Tamaño 42 Mpx. - Espacio en disco: 5-8 MB [fotos de reflejos y distorsión geométrica a 1.800 px x]
14 mm. a f 1:8 14 mm. a f 1:2,8 - foco esquina
14 mm. a f 1:3,5 - foco esquina 14 mm. a f 1:5,6
19 mm. a f 1:5,6 19 mm. a f 1:8
24 mm. a f 1:5,6 14 mm. a f 1:5,6
14 mm. a f 1:8 14 mm. a f 1:8
16 mm. a f 1:9 14 mm. a f 1:8
14 mm. a f 1:9 14 mm. a f 1:4
14 mm. a f 1:8 18 mm. a f 1:4
18 mm. a f 1:8 14 mm. a f 1:2,8
14 mm. a f 1:5,6 21 mm. a f 1:2,8
14 mm. a f 1:9 24 mm. a f 1:9

PUNTUACIÓN
Descripción Valor (0-10)
Calidad Óptica
Definición  8 (50%)
Aberraciones Cromáticas Laterales/Long. 9/9 (12.5%)
Viñeteo 6 (12.5%)
Distorsión Geométrica 6 (12.5%)
Color 9 (12.5%)
Media Óptica 7,75 (60%)
Versatilidad 6 (13%)
Construcción 9 (13%)
Relación Valor/Coste 9 (13%)

Nota Media

7,77
