SIGMA 14-24/2,8 DG HSM -Art-
 _______________________________________________________________________________________________________________________



28 de Abril de 2.018

 Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque ▼Enfoque ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN   |

 ANÁLISIS

|     EVALUACIÓN

Con Canon 5D Mk II_____________________________________________________________________________________________________________________________

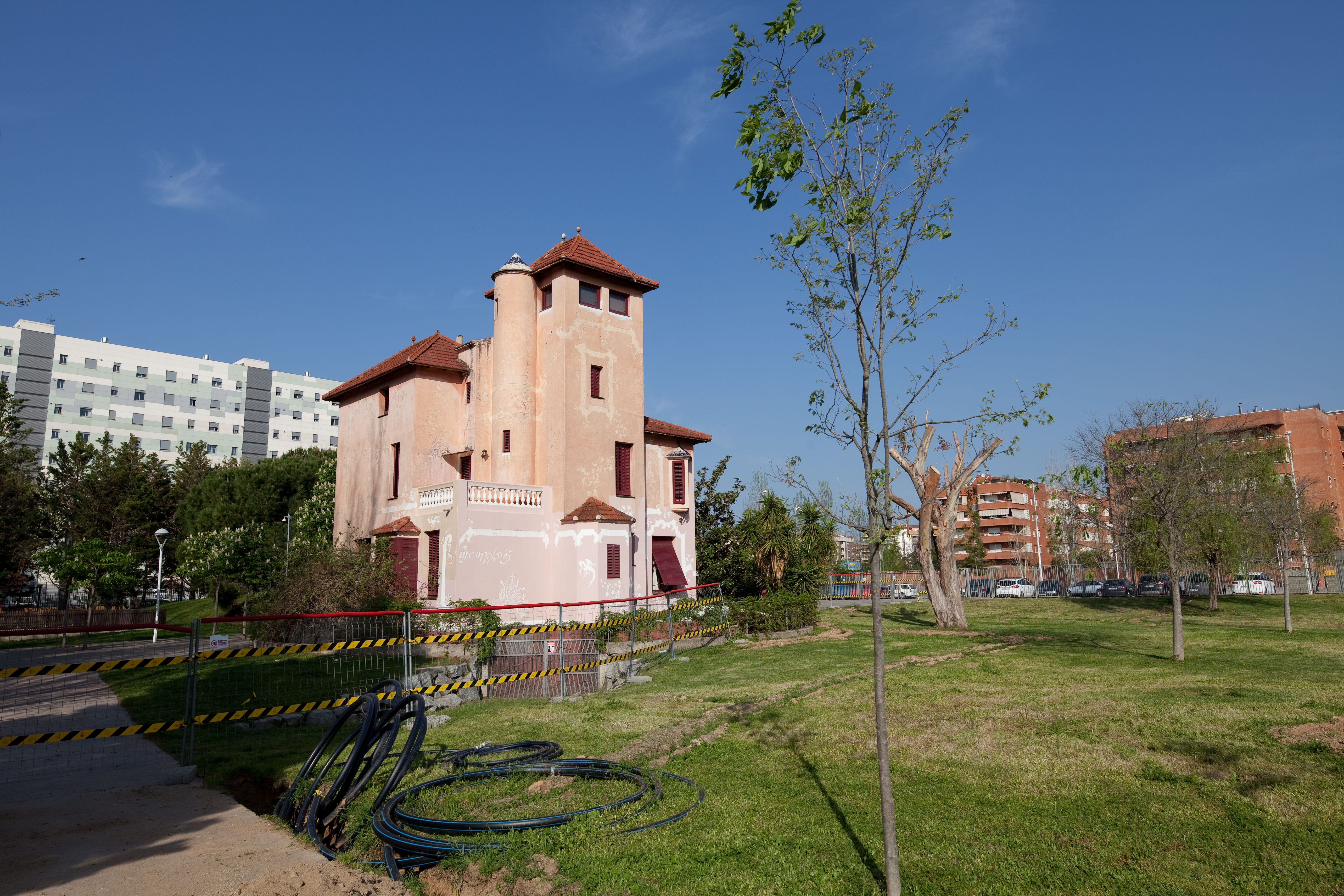

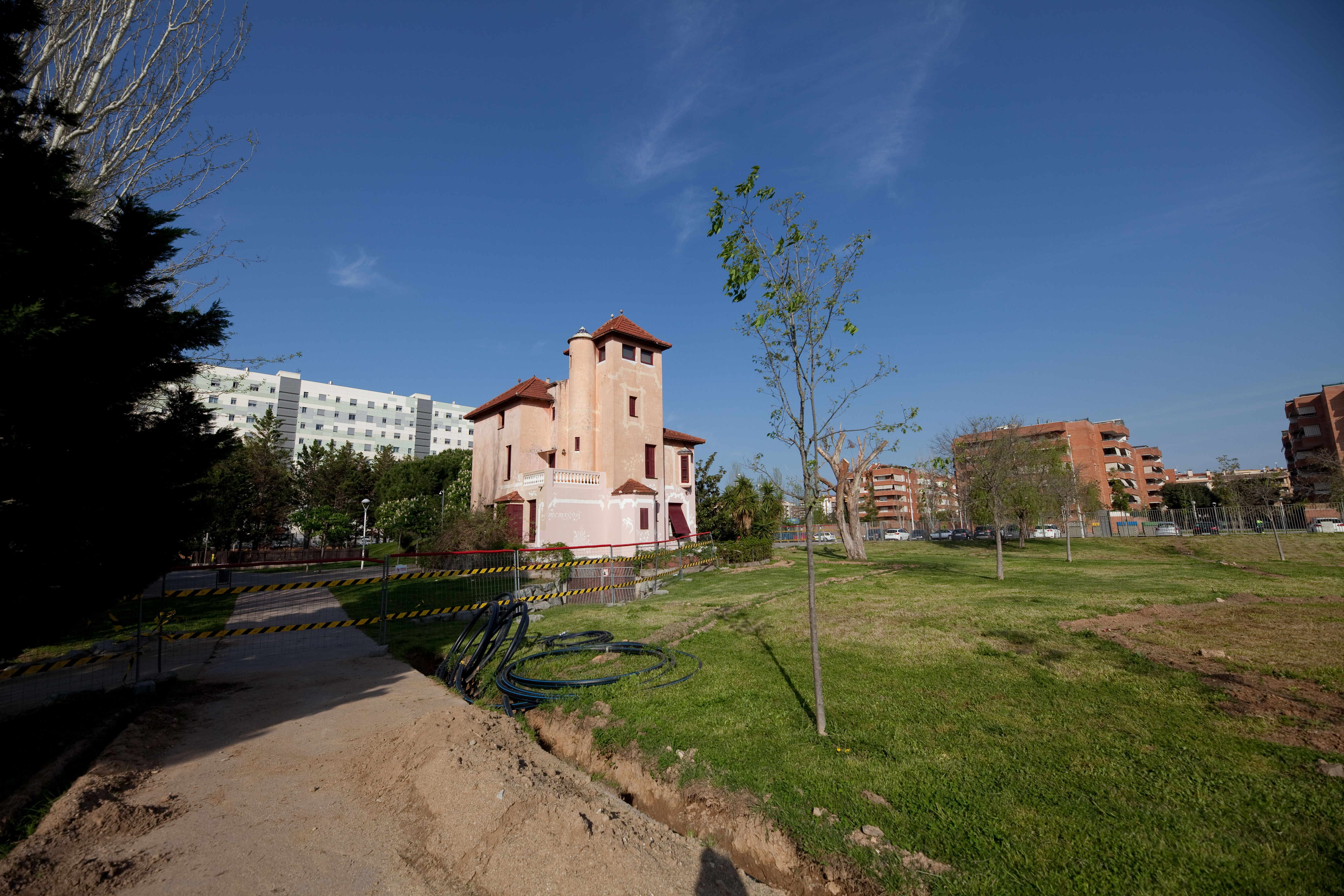

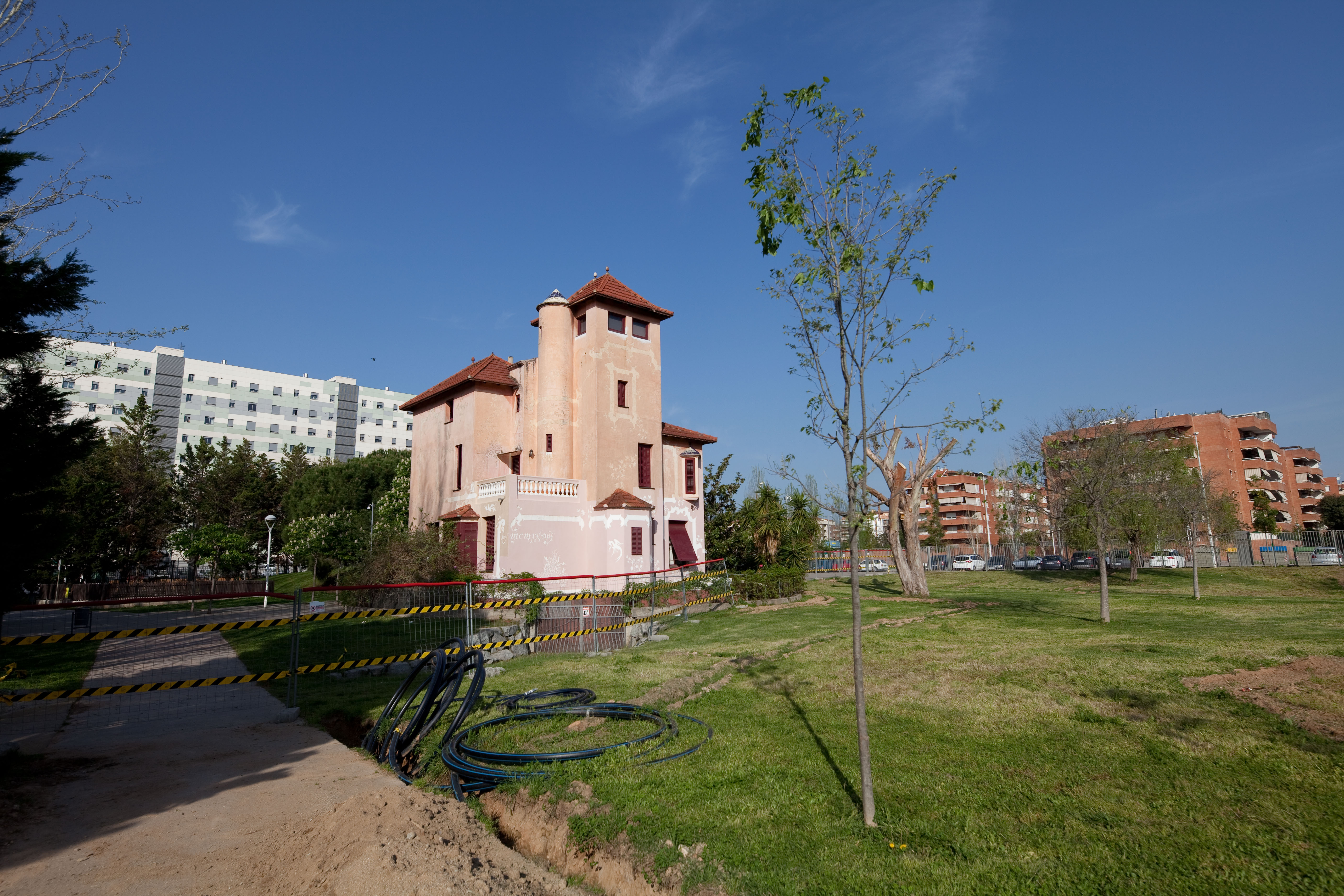

- Definición en exterior.                                                                                                     Detalles en Metodología ►
14 mm. a  f 1:5,6  -  f 1:8 19 mm. a  f 1:5,6  -  f 1:8

24 mm. a  f 1:5,6  -  f 1:8


Distancia: 25 m.

 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Canon 5D MkII - 2.0.7] | Medición: Evaluativa.
Procesado de .JPG: con A.C.R. - PS CS4.
Todos los ajustes estándar excepto enfoque: Cantidad 65, Radio 0,8, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 21 Mpx. - Espacio en disco: de 5 a 7 MB

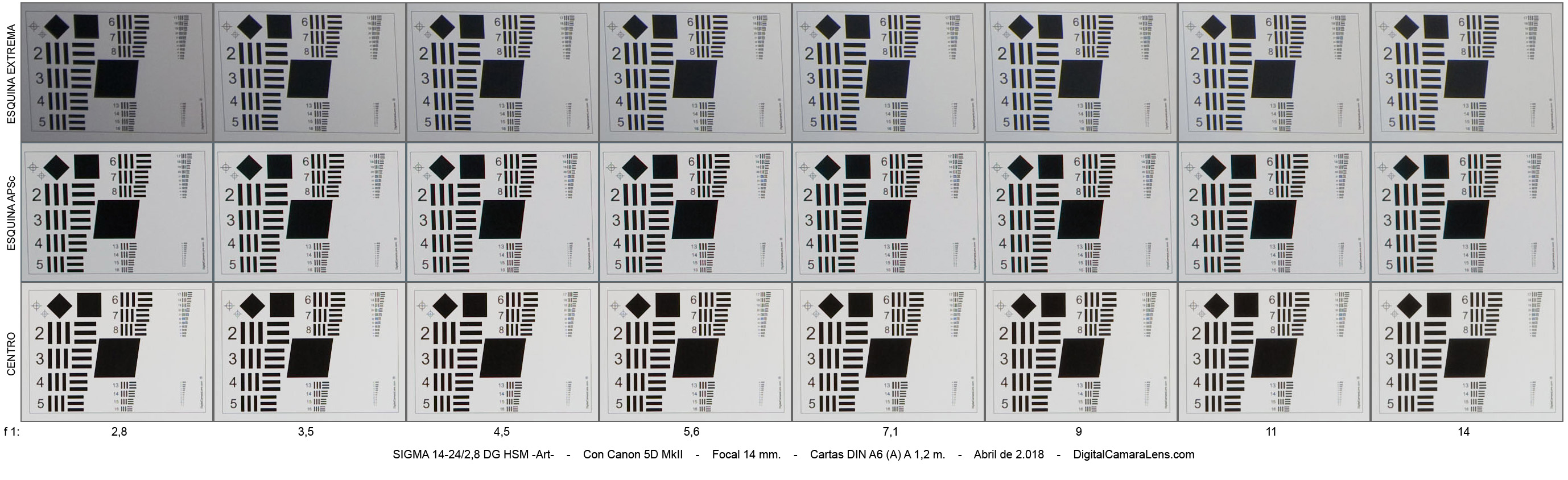

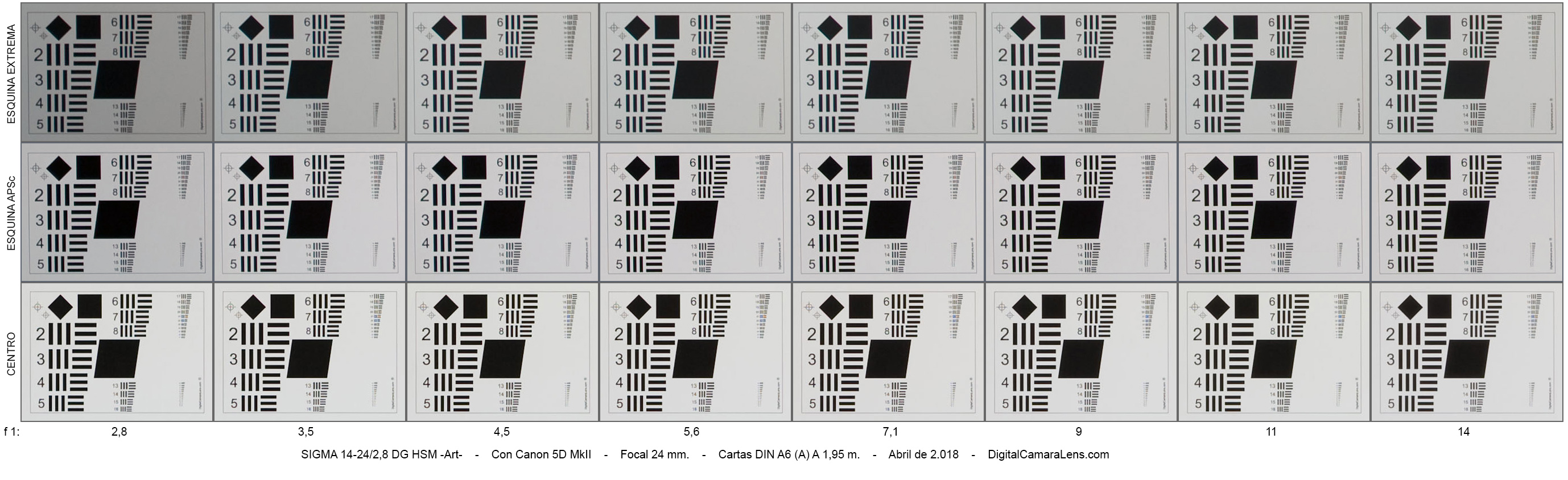

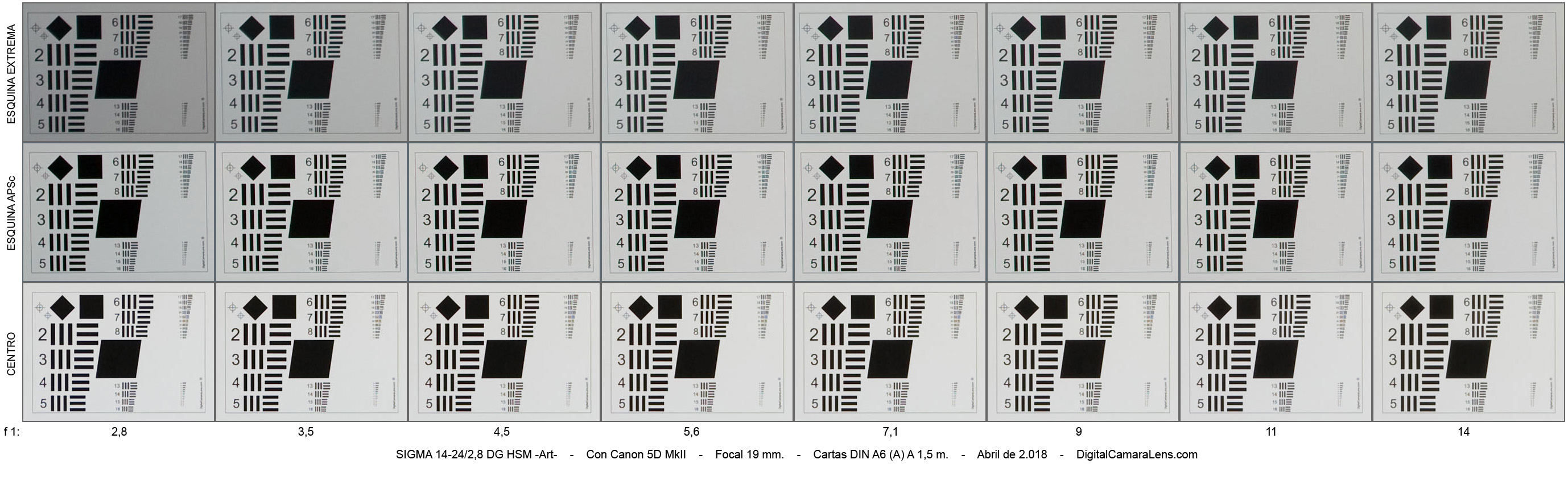

- Definición en estudio.  (Por cartas de resolución)                                                            Detalles en Metodología ►
Para ver el mosaico de la focal deseada haz clic en sus aberturas.


Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





14 mm.

19 mm.

24 mm.



f 1:/

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9 - 11 - 14

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9 - 11 - 14

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9 - 11 - 14

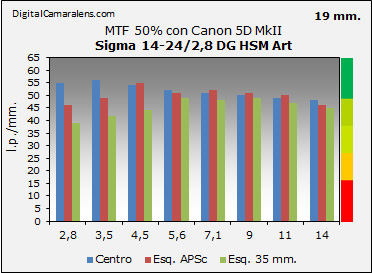

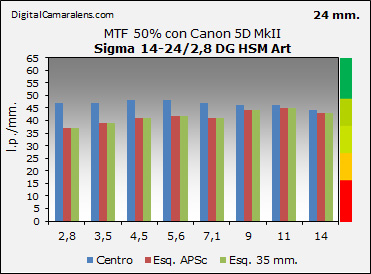

MTF50% (Valor óptimo teórico 52 l.p./mm. -  Máx. 62 l.p./mm.)                              Detalles en Metodología ►
14 mm. 2,8 3,5 4,5 5,6 7,1 9 11 11
Centro 58 59 56 54 53 52 49 48
Esq. APSc 47 50 52 53 53 54 49 47
Esq. 35 mm. 36 42 43 42 41 40 41 39
19 mm. 2,8 3,5 4,5 5,6 7,1 9 11 11
Centro 55 56 54 52 51 50 49 48
Esq. APSc 46 49 55 51 52 51 50 46
Esq. 35 mm. 39 42 44 49 48 49 47 45


24 mm. 2,8 3,5 4,5 5,6 7,1 9 11 11
Centro 54 56 57 56 56 52 51 48
Esq. APSc 47 47 48 48 47 46 46 44
Esq. 35 mm. 37 39 41 42 41 44 45 43

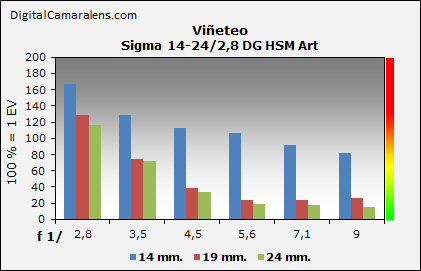

- Viñeteo.                                                                                                                               Detalles en Metodología ►



Focales

f 1:/

 2,8 3,5 4,5 5,6 7,1 9
14 mm.

%

 167 129 113 106 92 82
19 mm. % 129 74 39 24 24 26
24 mm. % 117 72 34 19 17 16

Tipo de viñeteo:
100% Sat. = 1 Ev


Comentarios.-
A pesar de no registrar en todo el rango y diafragmas unos valores muy altos en los 14 y 16 mm. la viñeta radial será una constante, sea el diafragma que sea.


Probeta  de 14 mm. a f 1:7,1


- Distorsión geométrica.                                                                                                    Detalles en Metodología ►
Focales

Dist.

 % Inversión
14 mm. 1,5 m. - A
17 mm. 1,5 m. - A
20 mm. 2 m. - -
24 mm. 2,5 m.
Comentarios Distorsión Geométrica.-
Pendiente por falta de disponibilidad del zoom.

- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología ►

Valoración de ACs laterales por focal y abertura.


Focales

f 1:/

 2,8 3,5 4,5 5,6 7,1 9
14 mm. % 0,03 0,06 0,09 0,09 0,09 0,09
Amplitud   r r r r r r
19 mm. % - 0,09 0,03 0 0 0
Amplitud   m m r r r r
24 mm. % 0,15 0,12 0,09 0,09 0,06 0,06
Amplitud   r r r r r r

                                     Índices de referencia:
                                                 ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                                     a: amplia |  m: media  |  r: reducida


- Coma
Debido a la amplitud del encuadre de estas focales y a la distorsión por perspectiva este rendimiento es mejor comprobarlo a nivel de campo, con enfoque a infinito y en este caso en estrellas reales.

Esquina extrema
recorte al 100%

- Enfoque y Fotometría.                                                                   Detalles en Metodología ►

FOCAL

De d.m.e. a infinito

 De infinito a d.m.e.
14 mm. 0,8 s. 0,8 s.
24 mm. 0,8 s. 0,8 s.
Valores en segundos.


Consistencia: correcto
Precisión: correcto
Micro-ajustes necesarios: cero
Recordar que en todas las ópticas de Sigma de la serie Art, Sports y Contemporary es posible ajustar desfases de front-back focus y otras prestaciones mediante el accesorio USB Dock.
