NIKKOR AF-S 35/1,8 G DX
 ________________________________________________________________________________________________________________________



7 de Febrero de 2.016

 Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

Con Nikon D7200______________________________________________________________________________________________________________________________

- Definición en estudio.                                                                                                     Detalles en Metodología ►
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

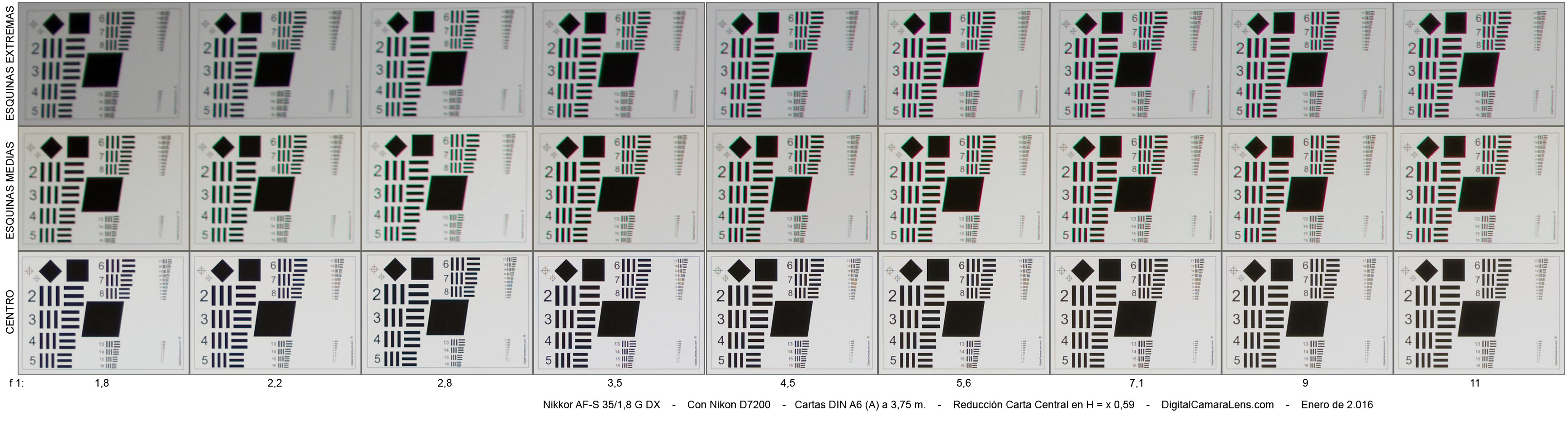

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





24 mm.




f 1:/

1,8 - 2,2 - 2,8 - 3,5 - 4,5 - 5,6
7,1 - 9 - 11

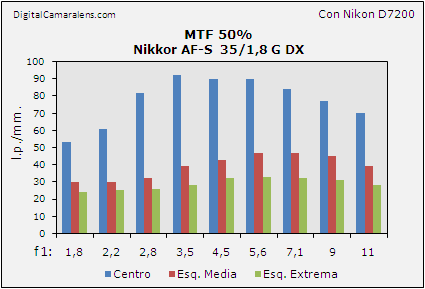

Resolución en estudio MTF50%                                                                                Detalles en Metodología ►


  Valores en l.p./mm.
f 1: 1,8 2,2 2,8 3,5 4,5 5,6 7,1 9 11
Centro 53 61 82 92 90 90 84 77 70
Esq. Media 30 30 32 39 43 47 47 45 39
Esq. Extrema 24 25 26 28 32 33 32 31 28

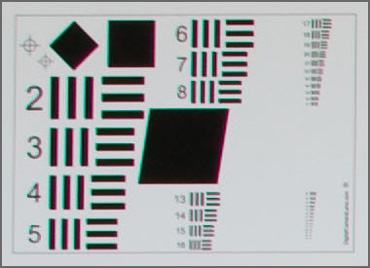

f 1:5,6
Carta esquina media Carta esquina extrema


Comentarios.-
Como casi todos los objetivos de formato APSc este 35 mm. es correcto en el centro desde plena abertura, progresa bien en el diafragmado y acusa los efectos de la difracción a partir de f 1:5,6 en adelante.

Para un enfoque en plano el foco de las esquinas lo encontramos adelantado (ver secuencia de estudio) por lo que proporciona un desenfoque más temprano que otros más corregidos de curvatura de plano de enfoque, el diseño óptico es el típico "retratero".

Las ACs laterales tienen una magnitud amplia -A- y con valores de desfase altos, éstas aparecen de forma constante en todos los diafragmas, sea en esquinas medias como extremas.

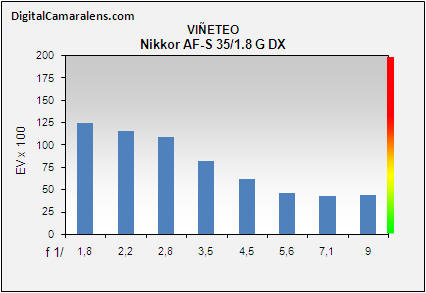

- Viñeteo.                                                                                                                              Detalles en Metodología ►




Diafragmas

f 1:/

 1,8 2,2 2,8 3,5 4,5 5,6 7,1 9
Valores

%

 125 116 109 82 62 46 43 44
Tipo de viñeteo: progresivo
100% Sat. = 1 Ev


- Distorsión geométrica.                                                                                                   Detalles en Metodología ►
Focal

Dist.

 % Inversión
35 mm. 4 m. -1,3 -

- Aberraciones Cromáticas.                                                                                             Detalles en Metodología ►

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

 1,8 2,2 2,8 3,5 4,5 5,6 7,1 9
Valores

%

 - - 0,39 0,39 0,31 0,31 0,31 0,28
Amplitud   A A A A A A A A

                                      Índices de referencia:
                                                  ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente | - no medible
                                     A: amplia - M: media - R: reducida

- Enfoque y Fotometría.                                                                  Detalles en Metodología ►

Focal

De d.m.e. a infinito

 De infinito a d.m.e.
 mm. 1,3 s. 1 s.
Valores en segundos.

Consistencia: correcto
Precisión: correcto
Micro-ajustes necesarios: -4
