CANON EF-S 10-22/3,5-4,5 USM
 ______________________________________________________________________________________________________________________



20 de Julio de 2011

 Partes de la Página

 Definición en Estudio▼
 Viñeteo▼
 Distorsión▼
 A. Cromáticas▼
 Enfoque▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

Con Canon 50D  _______________________________________________________________________________________________________________________________

- Definición en exterior.                                                                                                     Detalles en Metodología ►
10 mm. a  f 1:5,6  -  f 1:7,1 14 mm. a  f 1:5,6 -  f 1:7,1
17 mm. a  f 1:6,3  -  f 1:8 22 mm. a  f 1:6,3  -  f 1:8


Distancia: 25, 25, 25, 35 y 45 mts.
 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Canon 50D - 1.0.2]
Medición: Evaluativa/Matricial
Procesado de archivos .jpg: con A.C.R.
Todos los ajustes estándar excepto enfoque: Cantidad 65, Radio 0,8 y Detalle 25
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 15 Mpx. - Espacio en disco: 4 MB

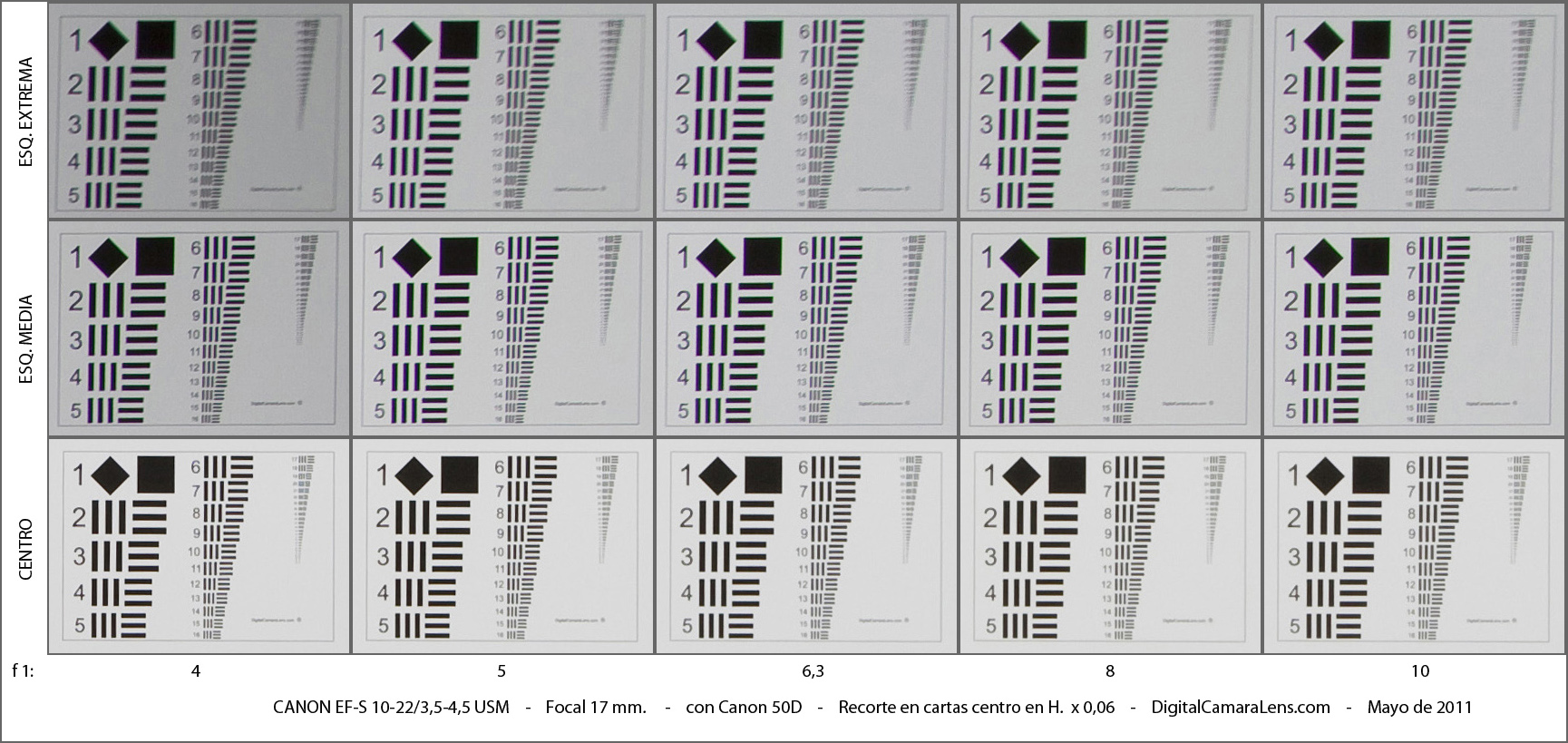

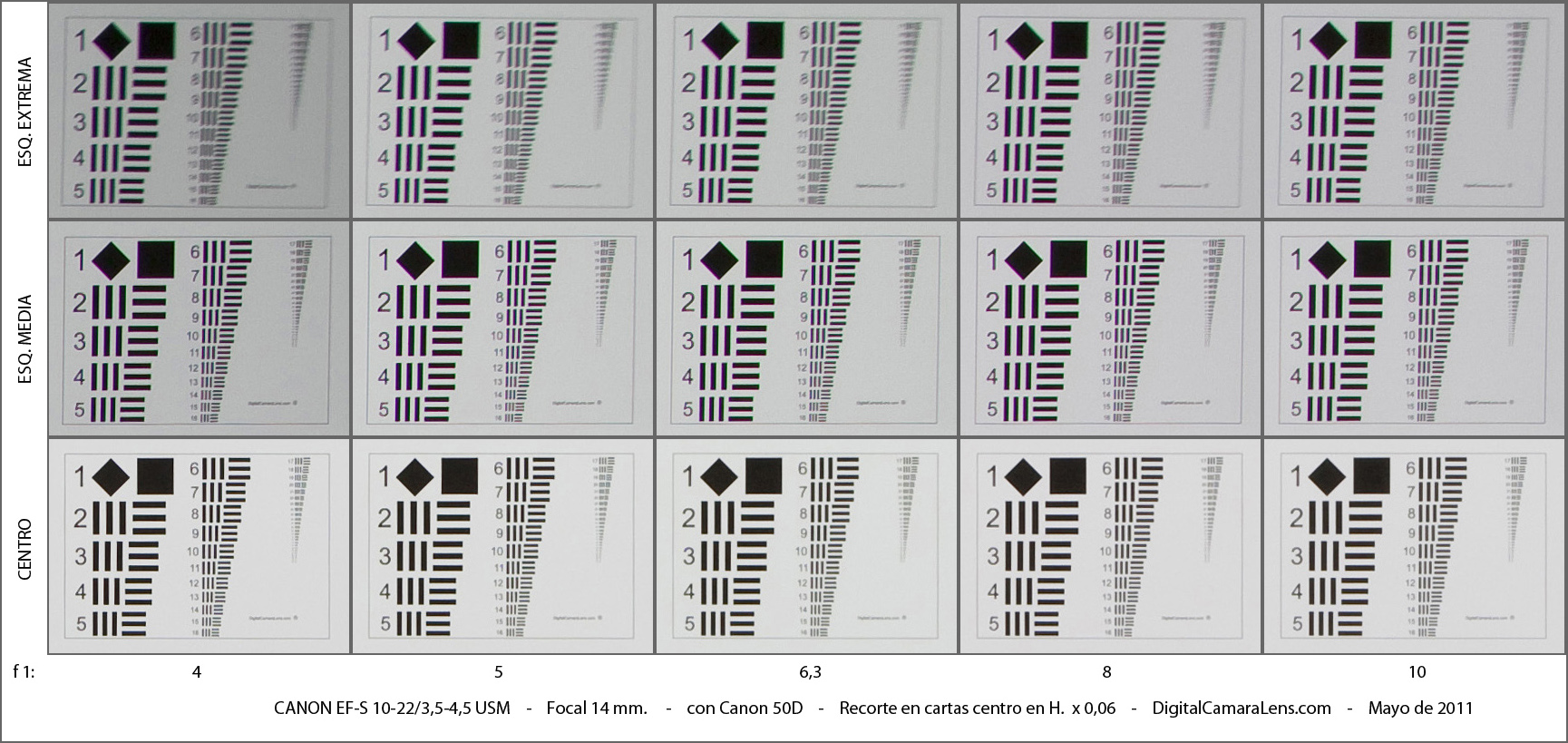

- Definición en estudio.                                                                                                      Detalles en Metodología ►
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

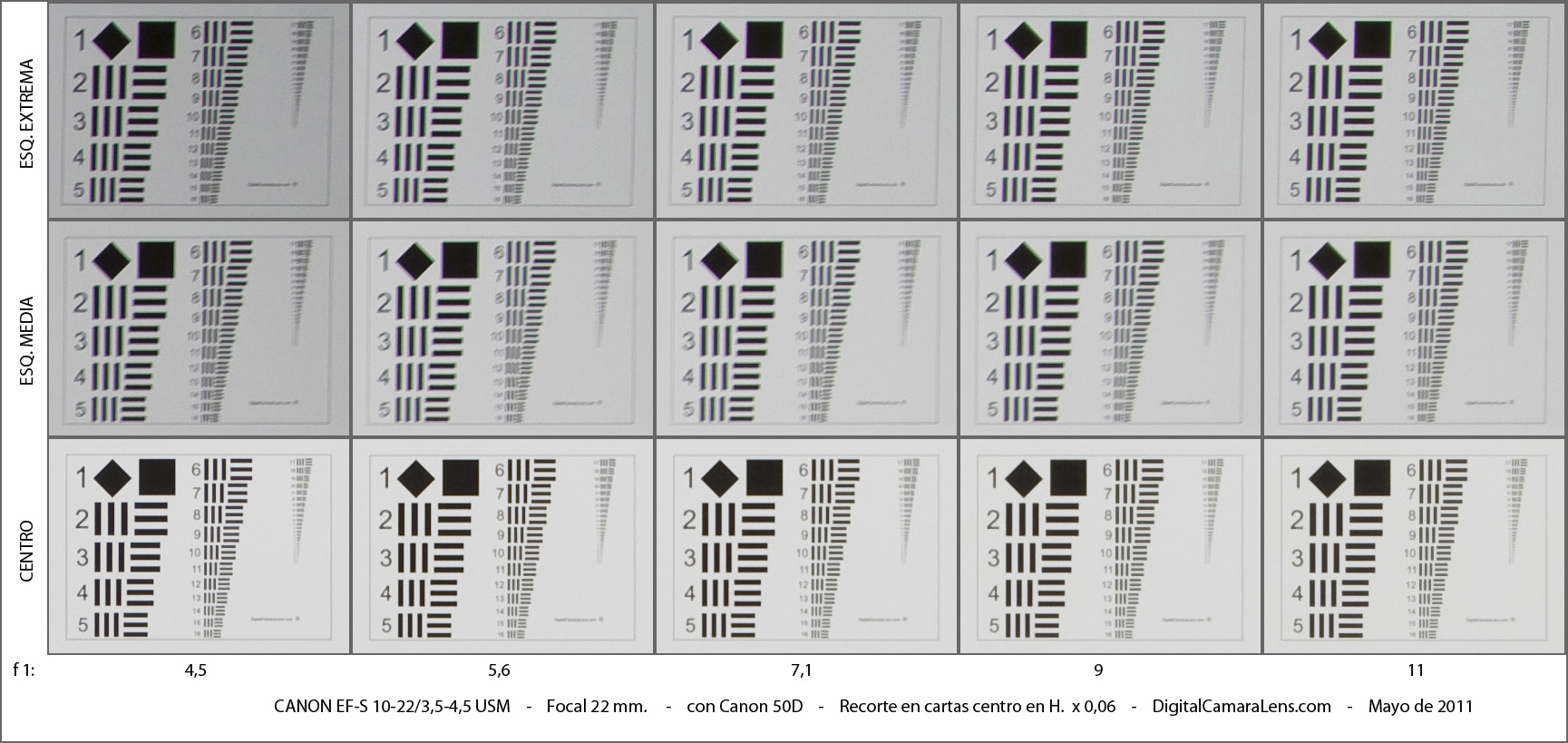

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





10 mm.

14 mm.

17 mm.

22 mm.




f 1:/

3,5 - 4,5 - 5,6 - 7,1 - 9

4 - 5 - 6,3 - 8 - 10

4 - 5 - 6,3 - 8 - 10

4,5 - 5,6 - 7,1 - 9 - 11


Resumen Definición en Estudio.


                                        Valoración simplificada de nitidez por focal y abertura.

Focales

f 1:/

 3,5 4,5 5,6 7,1 9 11
10 mm. Centro/Esq. .. *|* *|* *|* *|* *|* -
14 mm. Centro/Esq. .. - .*|* *|* *|* *|* *|*
17 mm. Centro/Esq. . - *|* .*|* *|* *|* *|*
22 mm. Centro/Esq. . - .*|* *|*. *|* *|* *|*

                                        Abreviaciones:
                                 * Excelente | * Correcto | * Mejorable | * Deficiente | * Muy deficiente

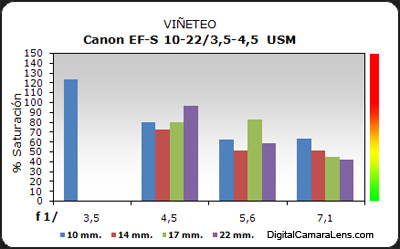

- Viñeteo.                                                                                                                               Detalles en Metodología ►



Focales

f 1:/

 3,5 4,5 5,6 7,1
10 mm.

%

 1,29 0,85 0,5 0,5
14 mm. % 0,75 0,51 0,42
17 mm. .% 0,82 0,80 0,45
22 mm. .% 1,14 0,59 0,35

100 % = 1 EV


- Distorsión geométrica.                                                                                                    Detalles en Metodología ►
Focales

Dist.

 % Inversión
10 mm. 1,25 mts. -1,20 ligera
14 mm. 1,5 mts. -0,04 muy ligera
17 mm. 1,5 mts. +0,14 muy ligera
22 mm. 2,5 mts. +0,41 -

Comentarios Distorsión Geométrica.
Excelente corrección en todo el rango focal.


- Aberraciones Cromáticas.                                                                                              Detalles en Metodología ►

Valoración ACs laterales por focal y abertura.

Focales

f 1:/

 3,5 4,5 5,6 7,1 9 11
10 mm. . 0,490 0,421 0,351 0,351 0,281 -
14 mm. . - 0,281 0,246 0,211 0,211 0,175
17 mm. . - 0,175 0,175 0,175 0,175 0,175
22 mm. - 0,105 0,105 0,105 0,105 0,105

                                        Índices de referencia:
                                                     ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente

- Enfoque y Fotometría.                                                                   Detalles en Metodología ►

Focales

De d.m.e. a infinito

 De infinito a d.m.e.
 10 mm. 0,9 s. 0,9 s.
22 mm. 0,9 s. 0,9 s.
Valores en segundos.


Consistencia: correcto.
Precisión: correcto.
Micro-ajustes necesarios: ninguno.
