ZEISS BIOGON T* 35/2.8 ZM
 _____________________________________________________________________________________________________________________ 27 de Agosto de 2.023
FICHA (1)

Índice de Apartados

 C. Técnicas ▼ Definición Estudio ▼ Viñeteo ▼ Distorsión ▼ A. Cromáticas ▼ Enfoque ▼ Evaluación ▼

Con SONY A7r II________________________________________________________________________________________________________________________________


En esta prueba vamos a ver, en formato tipo Ficha, el rendimiento de este objetivo diseñado para usarse en cámaras de enfoque por telémetro, hablamos de las Zeiss Ikon ZM y Leica M y, como no, en las actuales CSC mediante el adaptador correspondiente.

Lanzado en el año 2.008, ya en un ambiente de uso digital, parece estar destinado todavía para cámaras de película debido a su diseño óptico y al rendimiento que veremos, sin ningún tipo de corrección, sobre un sensor Sony.

La finalidad de este objetivo es poder usar, en esta focal tan polivalente, una óptica sumamente reducida y ligera para un tipo de fotografía de reportaje donde la finalidad principal va a ser captar el momento y pasar desapercibido en éllo.

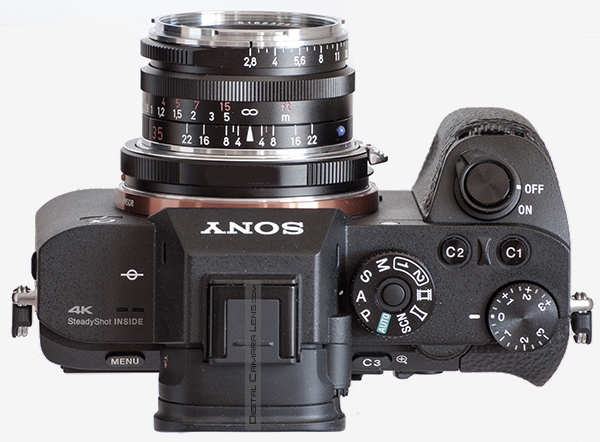

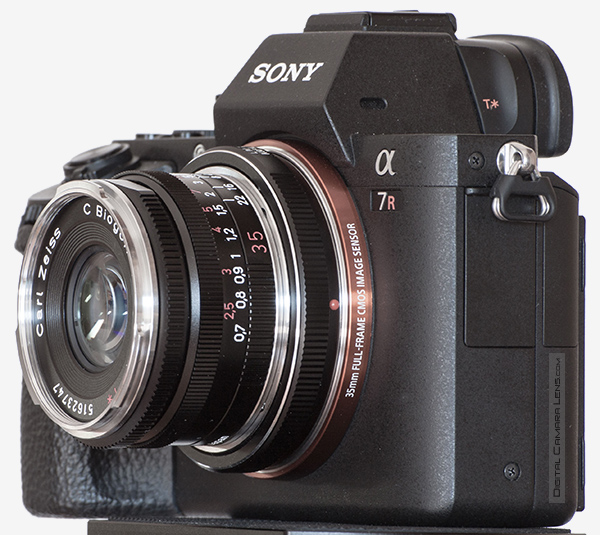

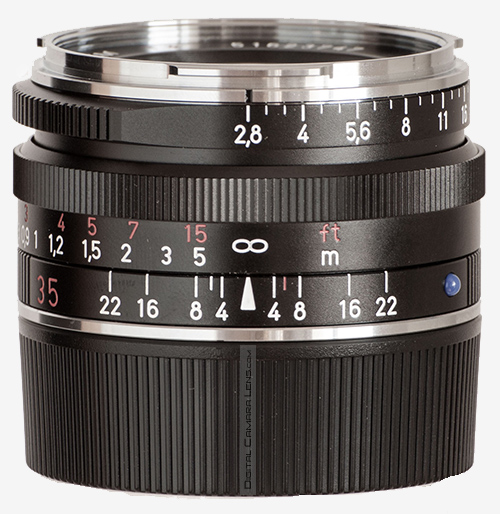

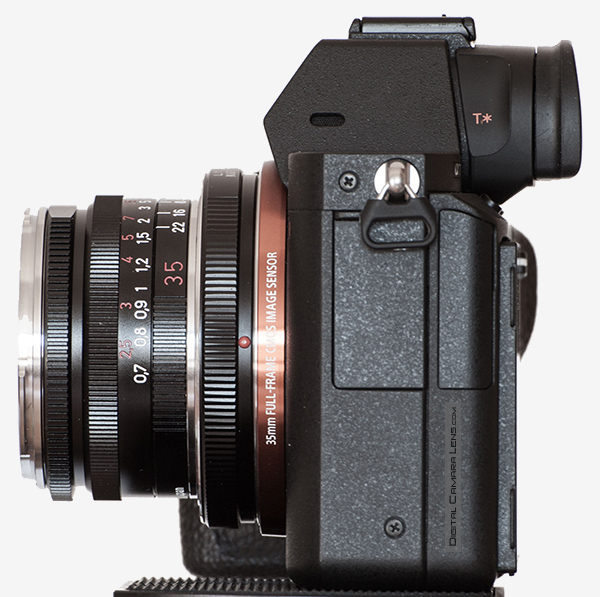

A continuación unas fotografías del objetivo, la ficha de los detalles de diseño y operativos y la de c.c.t.t.






CARACTERÍSTICAS TÉCNICAS (Fabricante)

Descripción

 Valor
Círculo de Imagen 35 mm.
Peso 200 gr.
Dimensiones L = 55 mm.
Ø = 52 mm.
Tamaño del Filtro 43 mm.
Construcción 7 Elementos
5 Grupos
Láminas en el diafragma 8
Ángulo de visión Horizontal en 35 mm. 53º
Aberturas Max. = 2,8
Mín. = 22
Distancia Mínima de Enfoque 70 cm.
Magnificación Máxima 1:17
Accesorios Tapas
Mont. Disp. : Zeiss ZM/Leica M

- Definición en exterior.                                                                                                    Detalles en Metodología ►
35 mm. a  f 1:4 - f 1:5,6 - f 1:8


Distancia: 25 m.

 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Sony A 7rII - 4.01]
Medición: Evaluativa. | Procesado de .JPG: con A.C.R. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 45, Radio 0,5, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 42 Mpx. - Espacio en disco: 8 MB

- Definición en estudio.                                                                                                     Detalles en Metodología ►
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica




35 mm.




f 1:/

n.d.

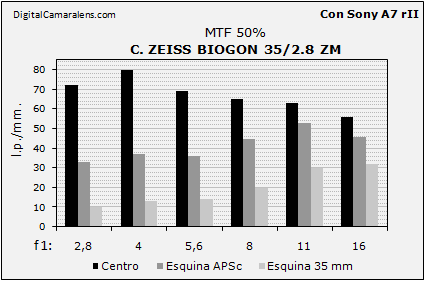

Resolución en estudio MTF50% (Valor óptimo teórico 74 l.p./mm.)                             Detalles en Metodología ►


f 1:/

 2,8 4 5,6 8 11 16
Centro 72 80 69 65 63 56
Esquina APSc 33 37 36 45 53 46
Esquina 35 mm 10 13 14 20 30 32


Resolución (MTF50%) con enfoque en la zona APSc.

f 1:/

 2,8 4 5,6
Centro 49 70 68
Esquina APSc 32 35 38
Esquina 35 mm 12 13 14

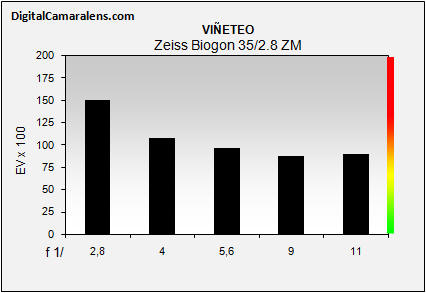

- Viñeteo.                                                                                                                              Detalles en Metodología ►



Diafragmas

f 1:/

 2,8 4 5,6 8 11
Valores

%

 151 108 96 87 90
Tipo de viñeteo: progresivo
100% Sat. = 1 Ev


- Distorsión geométrica.                                                                                                   Detalles en Metodología ►
Focal

Dist.

 % Inversión
35 mm. 2,5 mts. -0,45 Muy ligera

- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología ►

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

 2,8 4 5,6 8 11 16

Valores

%

 - - - 0,15 0,10 0,06

Amplitud

   ma ma a m m m

                         Índices de referencia:
                                 ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                         a: amplia |  m: media  |  r: reducida

Valoración de ACs Longitudinales.                                                                  Detalles en Metodología ►

f 1:/

 2,8 4 5,6
R 29 31 35
G 30 30 34
B 31 34 32

* Muestreo de carta centro en Línea 3 vertical con promedio de 3 px. y 3 mediciones.

- Enfoque y Fotometría.                                                                  Detalles en Metodología ►

El anillo de enfoque tiene un giro muy suave con un horquillado estrecho.

* ver detalles operativos.

- Resistencia al sol frontal (Flare)
Razonable, ver muestra.


Galería reducida.
Con Sony A7 rII
Seis muestras representativas del rendimiento de campo, todas grabadas en formato .raw procesados con ACR CS6 donde solo se ajusta: WB, exposición y foco en [Cantidad 45, Radio 0,6 y Detalle 25]. ISO 100
La miniatura es el link de descarga de la foto completa.
f 1:8 f 1:8 f 1:8
f 1:4 f 1:5,6 f 1:8


- Evaluación.

La evaluación global que puedo hacer de este objetivo, visto en el sensor de la Sony mencionada, es de razonable para un tipo de fotografía documental donde no se vayan a escudriñar los ángulos de las fotos. Todos los apartados constructivos y de uso son de un evidente y conocido excelente.

A favor :
- Rendimiento óptico global, visto en la máquina de prueba, excelente en la zona central y mejorable en esquinas medias y en mayor medida en las extremas.
- Distorsión geométrica notable.
- Construcción, ajustes y acabados excelentes.

Mejorable:
- Un ángulo de proyección más telecéntrico para el buen rendimiento en los sensores actuales no específicos, un aspecto común a todas las ópticas diseñadas y fabricadas par su uso en los sensores actuales.


PUNTUACIÓN
Descripción Valor (0-10)
Calidad Óptica
Definición  5,5 (50%)
Aberraciones Cromáticas Laterales 4 (12.5%)
Viñeteo 4,5 (12.5%)
Distorsión Geométrica 8,5 (12.5%)
Color 8 (12.5%)
Media Óptica 5,88 (60%)
Versatilidad 7 (13%)
Construcción 10 (13%)
Relación Valor/Coste 5 (13%)

Nota Media

6,39
