Carl Zeiss Makro-Planar 60/2.8 (C/Y)
 ______________________________________________________________________________________________________________________ 19 de Marzo de 2.023
PRUEBA ABREVIADA (1)

Índice de Apartados

 C. Técnicas ▼ Definición Estudio ▼ Viñeteo ▼ Distorsión ▼ A. Cromáticas ▼ Enfoque ▼ Evaluación ▼

Con SONY A7r II________________________________________________________________________________________________________________________________

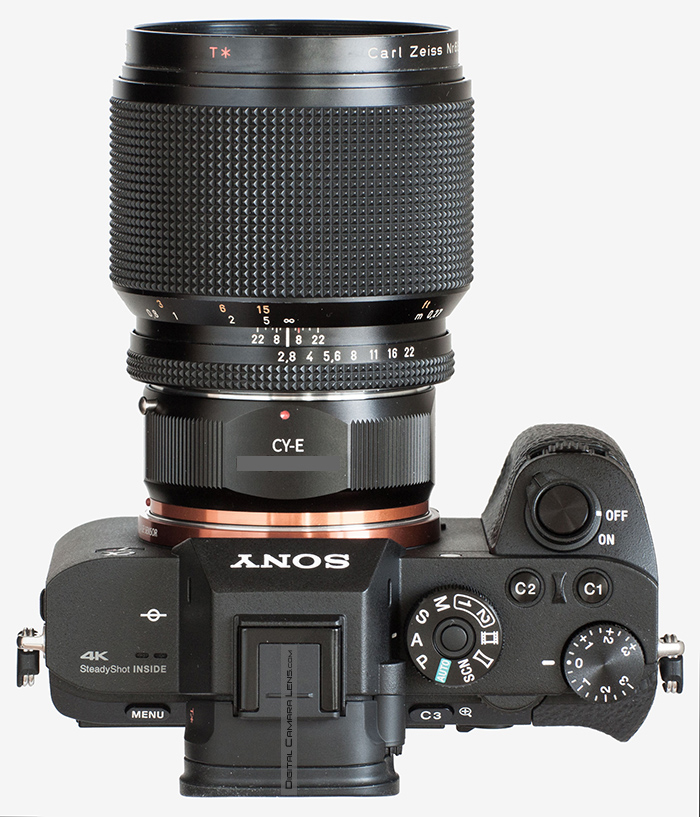

En esta prueba vamos a ver un objetivo histórico, un objetivo cuya comercialización se inició en 1.990. Por su denominación y fotos ya sabréis que se trata de una óptica con montura Contax-Yashica que replica los clásicos 60 mm. con posibilidad macro de ampliación 1:1. La unidad que veremos aquí es la versión AE-G, anterior a la MM que vendría después. La terminación G detalla que se fabricó en Alemania.

A nivel constructivo sigue la línea de las series Contax y en esta versión macro la de su "hermano mayor" el Carl Zeiss Makro-Planar 100/2.8 (C/Y) que vimos hace poco. La extensión a distancias cortas de enfoque y a su mínima también es externa por doble accionamiento. Es decir, el anillo mueve dos helicoidales que desplazan el conjunto hacia adelante y el grupo interno también lo hace quedando el anillo en la zona intermedia cuando está extendido. La pupila de salida lo hace de forma progresiva y no tiene túnel de aislamiento interno.

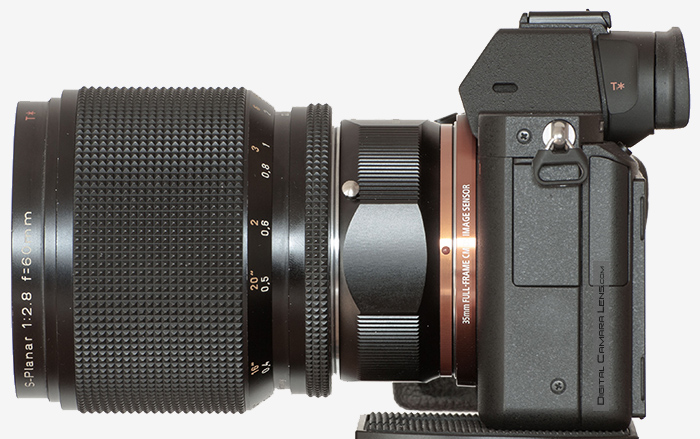

Como veréis por sus c.c.t.t. el nivel de ampliación es 1:1 y lo recalco ya que posteriormente salió al mercado un objetivo con un nombre idéntico pero con la terminación "C" de compact, es decir Carl Zeiss Makro-Planar 60/2.8 C (C/Y) llegando este solo a una ampliación de 1:2. Este objetivo es mucho más liviano, 300 gr. menos, así como más pequeño. (Foto en el lateral)

Su fórmula óptica es más compacta que la del 100/2,8 quedando la primera lente muy hundida en el barrilete, como todos los de esta focal con desplazamiento externo. Por este motivo no necesita parasol.

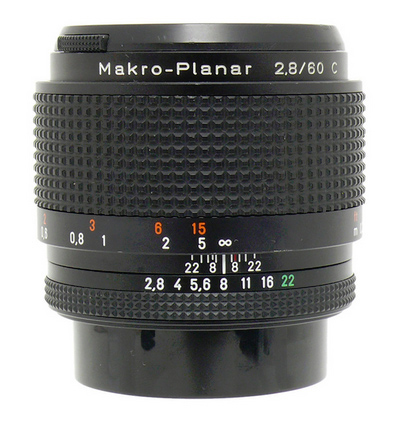

Carl Zeiss Makro-Planar 60/2.8 C (C/Y) MM


Por último decir que después de más de treinta años que debe de tener esta unidad el manejo de los dos anillos es excelente, la mecánica sigue precisa y sin holguras ni durezas.

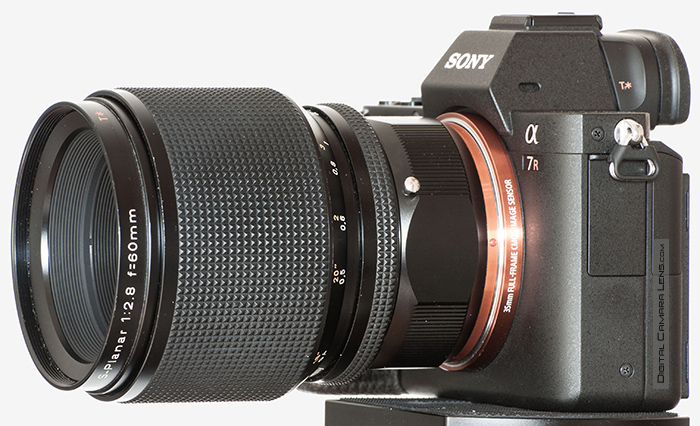

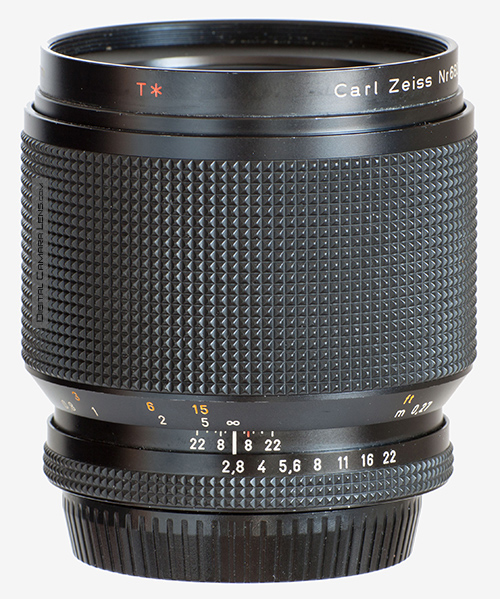

A continuación unas fotografías del objetivo, la ficha de los detalles de diseño y operativos y la de c.c.t.t.


Objetivo considerado como histórico, ver detalles.




Características Constructivas y Acabados - Inspección Exterior
Anunciado - Inicio comercialización: 1.990

 Chasis: metal

 Exterior: metal-caucho.

 Bayoneta: aluminio anodizado, acabado notable.

 Elementos telescópicos: uno de extensión única y lineal hasta su d.m.e.

 Aislamiento externo: sin junta de caucho tórica, sin túnel interno de desplazamiento de pupila.

 Anillo enfoque manual: directo sobre helicoidal. Ajustes laterales y longitudinales correctos. Horquillado de enfoque muy amplio. Recorrido total 630º hasta su d.m.e.

Distancia de enfoque para 1:1 de 23,5 cms. con una ventana de 5,5 cms.
Distancia de enfoque para 1:2 de 27 cms. con una ventana de enfoque de 12 cms.

Tipo de enfoque: interno por grupo delantero, el elemento frontal no rota.

 Parasol: circular opc.

 Ventana de distancia: No tiene. Los mts. orientativos están serigrafiados en el anillo.

 Unidad probada: usada nivel medio.


CARACTERÍSTICAS TÉCNICAS (Fabricante)

Descripción

 Valor
Círculo de Imagen 35 mm.
Peso   570 gr.
Dimensiones L = 75,5 mm.
Ø = 74 mm.
Tamaño del Filtro 67 mm.
Construcción 6 Elementos
4 Grupos
Láminas en el diafragma  6
Ángulo de visión Diagonal en 35 mm. 39º
Aberturas Max. = 2,8
Mín. = 22
Distancia Mínima de Enfoque    23,5 cm.
Magnificación Máxima 1:1
Accesorios  Parasol Opc.
Mont. Disp. : Contax/Yashica

- Definición en estudio.                                                                                                     Detalles en Metodología ►
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

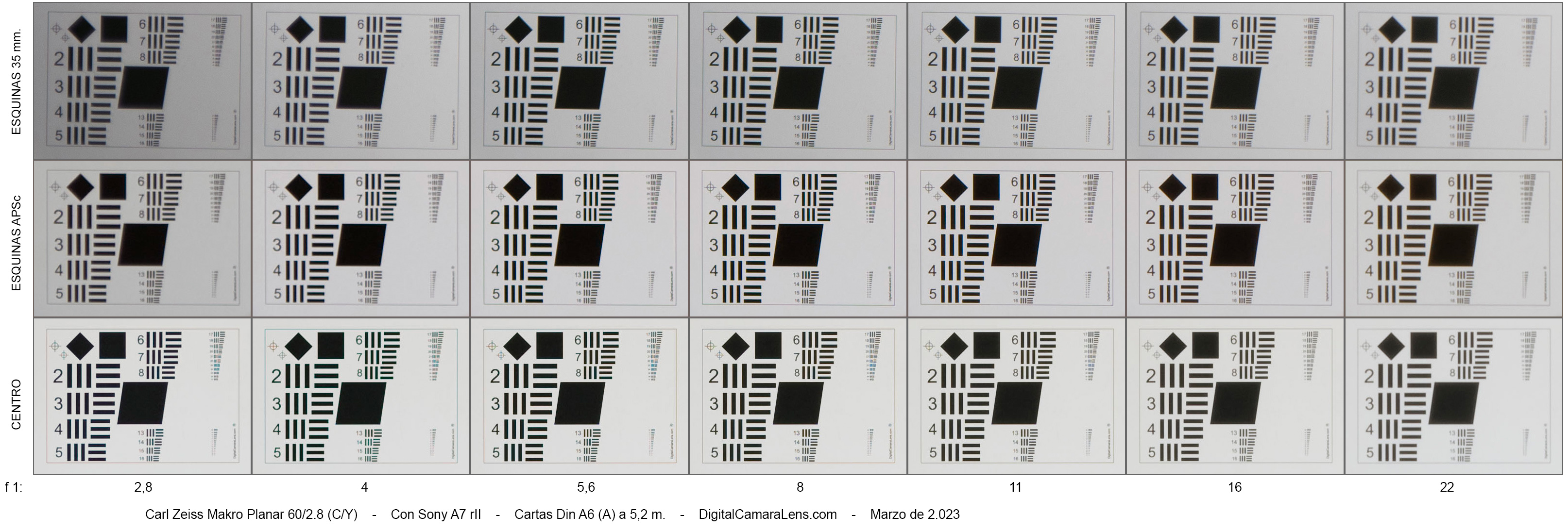

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





60 mm.




f 1:/

2,8 - 4 - 5,6 - 8 - 11 - 16 - 22

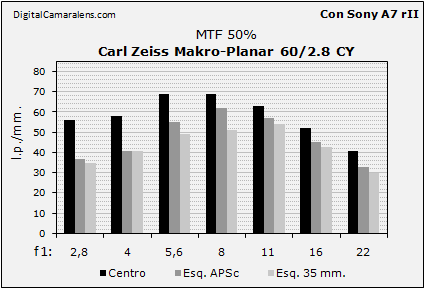

Resolución en estudio MTF50% (Valor óptimo teórico 74 l.p./mm.)                             Detalles en Metodología ►



f 1:/

 2,8 4 5,6 8 11 16 22
Centro 56 58 69 69 63 52 41
Esquina APSc 37 41 55 62 57 45 33
Esquina 35 mm 35 41 49 51 54 43 30


Comentarios.-
Los valores que ha arrojado esta unidad son razonables pero un poco bajos a lo esperado y netamente inferiores a los que se obtuvieron con el 100/2.8. Por contra el rendimiento de color en el centro desde plena abertura es sensiblemente mejor.

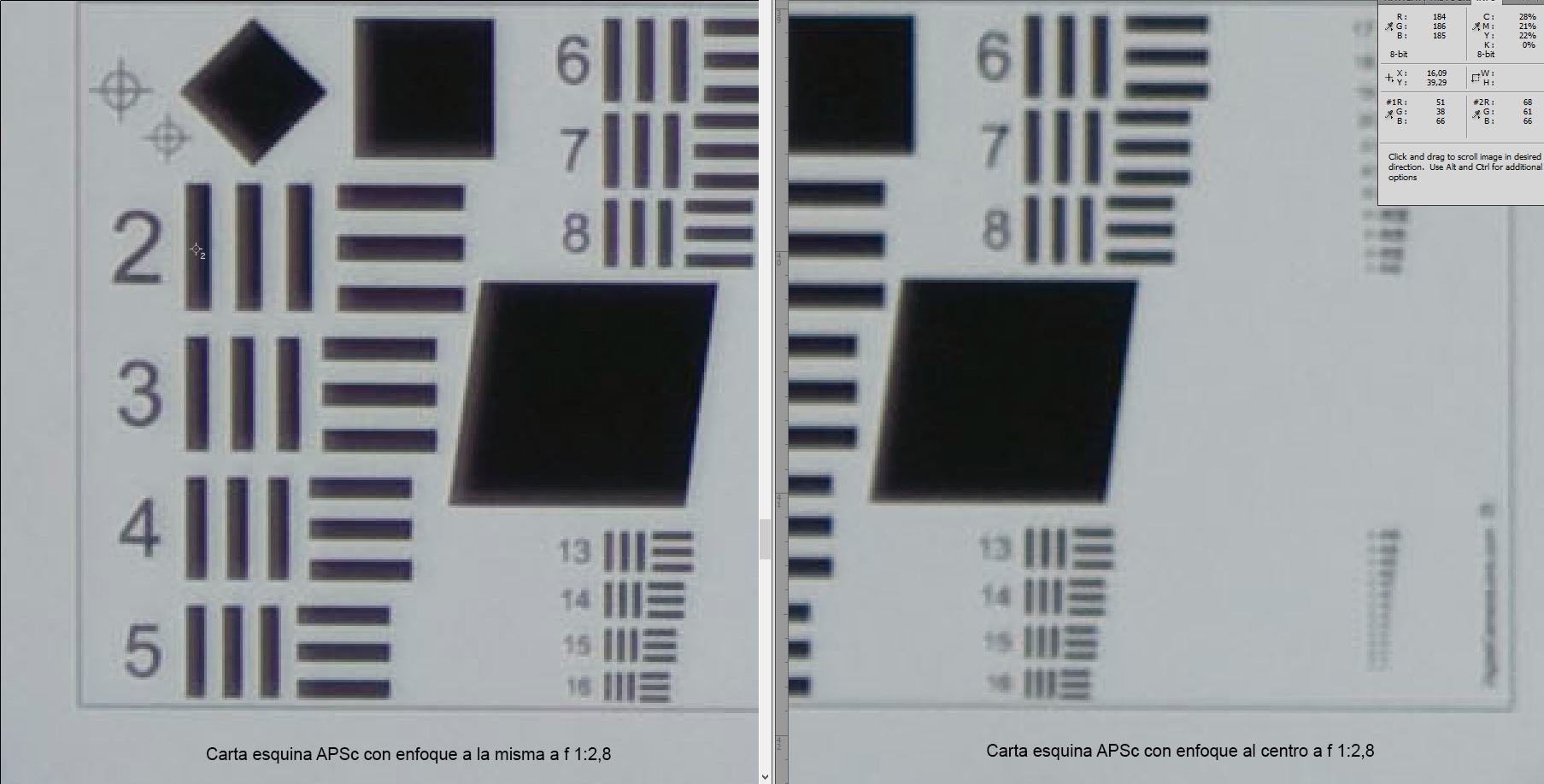

En la tabla inferior podéis ver la mejora en contraste cuando hacemos un enfoque selectivo a máxima abertura en la carta APSc (2) que pasa de 37 l.p./mm. a 48 l.p./mm. El centro también sube de MTF pero pierde de forma muy acusada el color. Al irse el foco ligeramente atrás pierde netamente el verde y parte del azul.
(1) Foco centro
(2) Foco Zona APSc

f 1:/

 2,8 (1) 2,8 (2)
Centro 56 62
Esquina APSc 37 48
Esquina 35 mm. 35 36

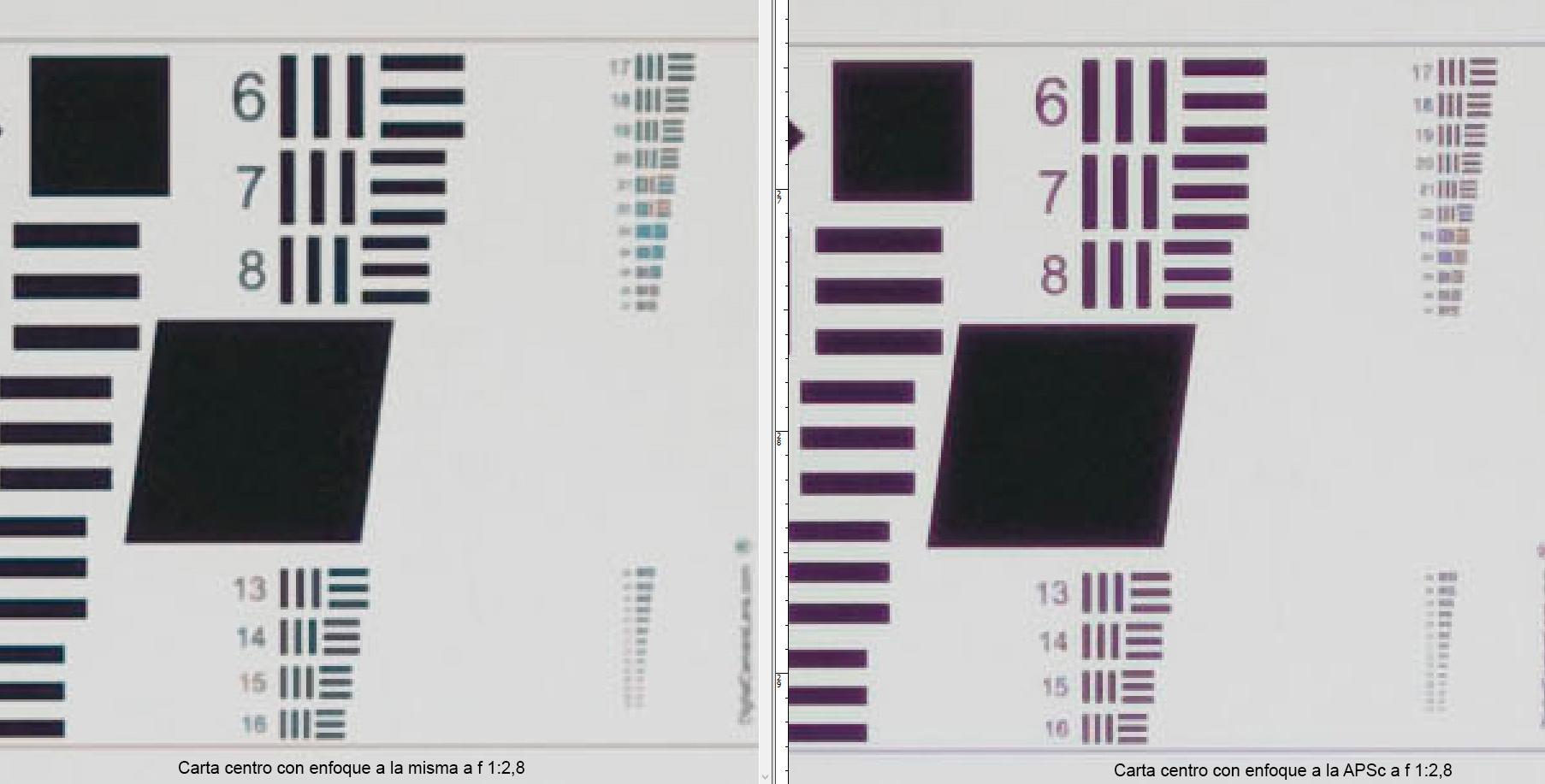

A continuación podéis ver en mosaico por cada zona lo que sucede con el foco al centro y en la zona APSc. Las miniaturas son el link de la captura de pantalla en mosaico al 100%.

Cartas zona APSc Cartas centrales

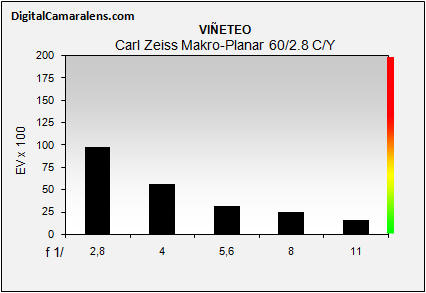

- Viñeteo.                                                                                                                              Detalles en Metodología ►



Diafragmas

f 1:/

 2,8 4 5,6 8 11
Valores

%

 98 56 31 24 16
Tipo de viñeteo: progresivo a f 1:2,8 y radial en los otros.
100% Sat. = 1 Ev


- Distorsión geométrica.                                                                                                   Detalles en Metodología ►
Focal

Dist.

 % Inversión
60 mm. 5 mts. +0,4 -

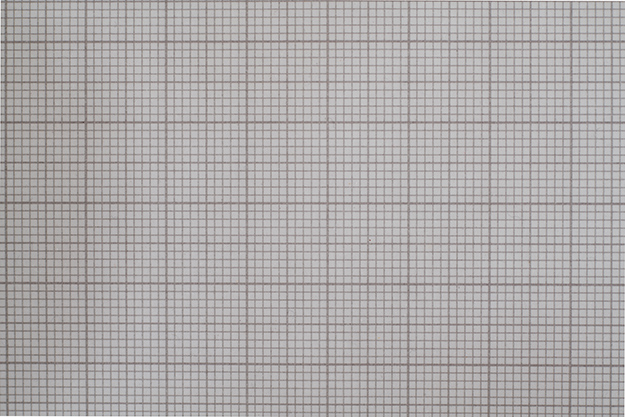

Probeta con amplificación 1:2

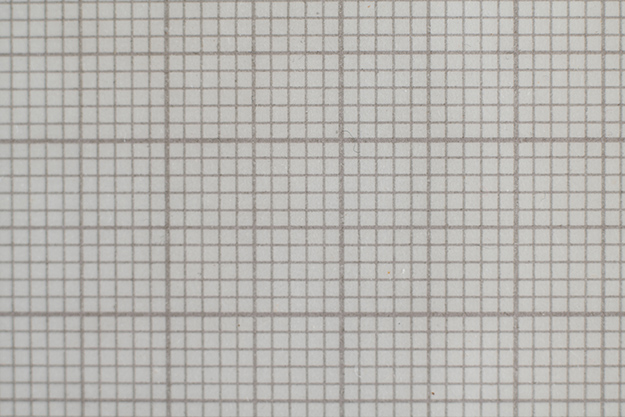

Probeta con amplificación 1:1

- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología ►

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

 2,8 4 5,6 8 11 16 22

Valores

%

 0,02 0,02 0,02 0,04 0,08 0,04 0,04

Amplitud

   r r r r r r r

                         Índices de referencia:
                                 ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                         a: amplia |  m: media  |  r: reducida

- Valoración de ACs Longitudinales.                                                                Detalles en Metodología ►


f 1:/

 2,8 4 5,6
R 36 30 37
G 35 35 39
B 47 29 32

* Muestreo de carta centro en Línea 3 vertical con promedio de 3 px. y 3 mediciones.

- Enfoque y Fotometría.                                                                  Detalles en Metodología ►

En relación a la ejecución del enfoque y ajustes de fotometría me remito a las generalidades descritas en esta página.

En cuanto a la amplitud de arqueo de enfoque de este modelo es excelente en todo el rango de foco.

- Resistencia al sol frontal (Flare)

Entre mejorable y razonable. Ver muestras.

- Evaluación.
 La valoración óptica global que puedo hacer de este objetivo es de notable justa. Sin tener ninguna referencia histórica ni actual ópticamente cumple con lo esperado, visto en un sensor actual, pero no sorprende.

Desde el punto de vista de uso actual es perfectamente usable y recomendable para un tipo de fotografía macro donde se valore principalmente un enfoque manual con mecánica superlativa y una solidez constructiva como la que tiene. Para su uso en video también es una muy buena opción si la focal interesa.

A favor :
- Rendimiento óptico global notable.
- Construcción, agrado de uso y ajustes excelentes.
- Bokeh razonable y suave.

Mejorable:
- Hubiera sido deseable un mayor contraste a nivel general.


Galería reducida.
Máquina: Sony A7 rII

Archivos grabados: .ARW | Procesado de archivos .jpg con: A.C.R. de CS6

Ajustes de procesado: todos los archivos se han procesado con los valores estándar a excepción de:

- exposición: en los que ha sido necesario se ha ajustado ligeramente la exposición y WB.

- enfoque: Cantidad 45, Radio 0,5 y Detalle 25.

Utillaje: trípode.

 * Descarga de originales. Si clicas la miniatura se descargará la foto a tamaño completo.
Como hago en estas galerías reducidas procuro hacer exactamente las mismas fotos y algunas de éllas con el encuadre idéntico y a distintos diafragmas pata valorar ganancia de campo y desenfoque.
f 1:2,8 a 0,8 m. f 1:4 a 0,8 m.
f 1:2,8 a 1 m. f 1:4 a 1 m.
f 1:5,6 a 1 m. f 1:2,8 a 0,6 m.
f 1:2,8 a 2,5 m. f 1:2,8 a 2,5 m. - Foco lateral
f 1:2,8 a 7 m. f 1:2,8 a 6 m.
f 1:4 a 6 m. f 1:4 a 6 m.
f 1:2,8 a 12 m. f 1:4 a 12 m.
f 1:4 a 25 m. f 1:4 a 25 m.
f 1:5,6 a 50 m. f 1:9 a 50 m.

PUNTUACIÓN
Descripción Valor (0-10)
Calidad Óptica
Definición  7 (50%)
Aberraciones Cromáticas Laterales 8 (12.5%)
Viñeteo 8 (12.5%)
Distorsión Geométrica 8 (12.5%)
Color 9 (12.5%)
Media Óptica 7,63 (60%)
Versatilidad 7 (13%)
Construcción 10 (13%)
Relación Valor/Coste - (13%)

Nota Media

0
