Esta prueba se ha realizado con una unidad
de muestra, es decir, una unidad que no está destinada a su
comercialización. Debido a esta particularidad es posible que los
ajustes de su firmware puedan sufrir alguna modificación en las unidades
posteriores destinadas a su comercialización. |
- Definición en
exterior.
Detalles en
Metodología
► |
 |
|
25 mm. a
f 1:5,6
-
f 1:8 |
|
Distancia: 25 m.
Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW [Firmware de
Canon 5D MK II - 2.0.7]
Medición: Evaluativa -
Inapreciable.
Procesado de archivos .jpg: con A.C.R.
Todos los ajustes estándar excepto enfoque:
Cantidad 65, Radio 0,8 y Detalle 25
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 21 Mpx. - Espacio en disco: +/- 5 MB |
|
|
Comentarios.-
Con el sol en la posición más baja del año esperé a que la franja de luz
iluminara el eucaliptos. Los detalles de los edificios traseros son muy
representativos. La miniatura corresponde a los f 1.5,6
|

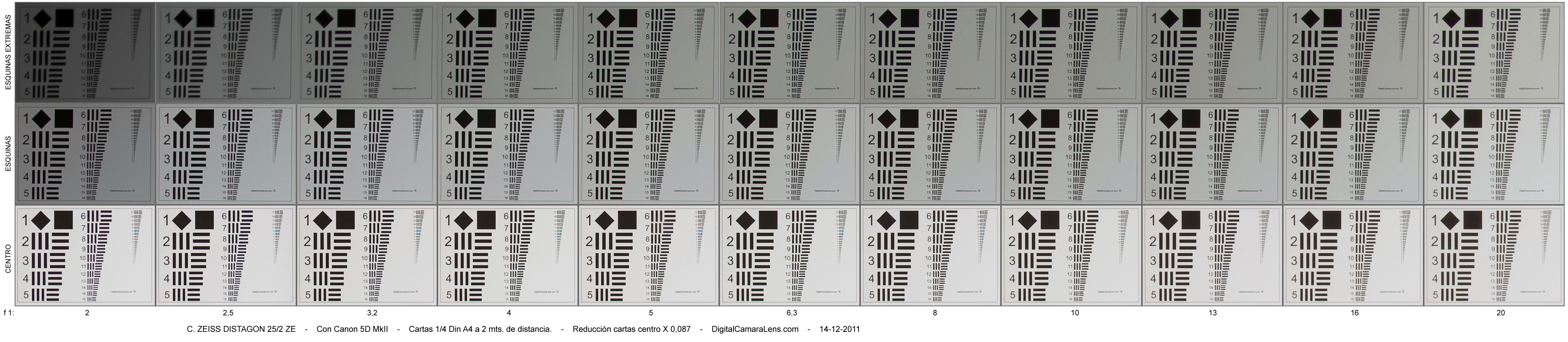

- Definición en
estudio. Detalles en
Metodología ► |
|
|
Resumen
Definición en Estudio. |
Valoración simplificada
de nitidez por abertura.
|
Diafragmas |
f 1:/ |
2 |
2,5 |
3,2 |
4 |
5 |
6,3 |
8 |
10 |
13 |
16 |
20 |
|
Valores |
.. |
*|* |
*|* |
*|* |
*|* |
*|* |
*|* |
*|* |
*|* |
*|* |
*|* |
*|* |
Abreviaciones:
*
Excelente
|
*
Correcto
|
*
Mejorable
|
*
Deficiente
|
*
Muy deficiente
|
|
En los f 1:16 y f 1:20 he valorado el centro de excelente pese a la
lógica bajada de nitidez en el centro. la valoración es relativa, es
decir, comparada a otras ópticas similares.

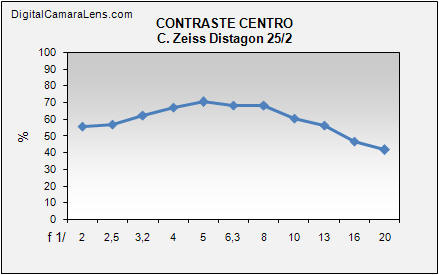

Ahora vamos a hilar más fino y veremos el % de contraste de toda la
secuencia.
|
|
 |
|
Contraste muestreado en línea nº 17 (vertical) con promedio de 3
píxeles. |
|
El valor más alto lo encuentro en f 1:5 con un 70,4%. A partir de
ahí va bajando hasta los 41,6% de f 1:20
|

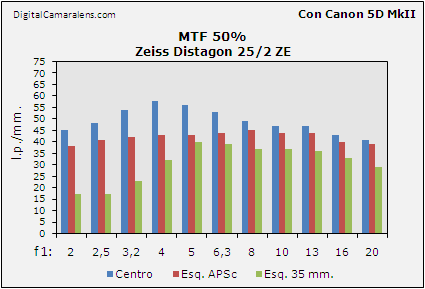

Resolución en estudio MTF50%
Detalles en
Metodología ►
***
Actualización a
7-4-2.015
|
|
|
|
|
Valores en l.p./mm. |
|
f 1: |
2 |
2,5 |
3,2 |
4 |
5 |
6,3 |
8 |
10 |
13 |
16 |
20 |
|
Centro |
45 |
48 |
54 |
58 |
56 |
53 |
49 |
47 |
47 |
43 |
41 |
|
Esq. APSc |
38 |
41 |
42 |
43 |
43 |
44 |
45 |
44 |
44 |
40 |
39 |
|
Esq. 35 mm. |
17 |
17 |
23 |
32 |
40 |
39 |
37 |
37 |
36 |
33 |
29 |
|

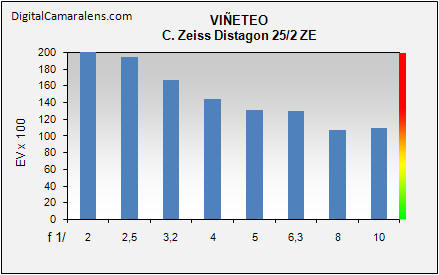

- Viñeteo.
Detalles en
Metodología
► |
|
Diafragmas |
f 1:/ |
2 |
2,5 |
3,2 |
4 |
5 |
6,3 |
8 |
10 |
|
Valores |
% |
246 |
195 |
167 |
144 |
131 |
130 |
107 |
110 |
|
100 % = 1 EV |
|
|
Muestra gráfica de Viñeteo Nominal a f 1:2,5 (195% - 1,95 EV) |
|
|
|
Muestras de
cartas sin y con corrección de viñeteo de 1 EV |
 |
 |
|
1,35 EV |
0,40 EV |
|
|
Sobre el
Viñeteo Nominal y de
campo en sistemas DSLR tengo previsto elaborar un pequeño articulo para ver
de forma gráfica como cambian los valores de mismo diafragma en distintos
tipos de escena dependiendo de los cambios de distribución y contraste de la
iluminación. En las muestras de la Galería de esta óptica y en otras
podréis ver ejemplos de fotos en aberturas grandes en los que el
viñeteo no es tan evidente y no se correlaciona con valores de más
de 1 EV. |
|
-
Distorsión geométrica.
Detalles en
Metodología
►
|
|
Focal |
Dist. |
% |
Inversión |
|
25 mm. |
2,5 mts. |
-0,58 |
Ligera |
|
25 mm. |
25 cms. |
-1,17 |
- |
|
|
 |
|
Muestra gráfica de enfoque a 2,5 m. | -0,58% |
|
Comentarios Distorsión Geométrica.-
Valor relativamente bajo y homogéneo con ligera inversión final.
(En esta época del año el que llega tarde le salen las sombras ;-()
|
|
 |
|
Muestra gráfica de enfoque a la d.m.e. (25 cms. ) | -1,17% |
|
***
Si clicas la imagen se descarará el original. |
-
Aberraciones Cromáticas. Detalles en
Metodología
► |
Valoración
ACs
laterales por focal y abertura.
|
Diafragmas |
f 1:/ |
2 |
2,5 |
3,2 |
4 |
5 |
6,3 |
8 |
10 |
13 |
16 |
20 |
|
Valores |
% |
0,06 |
0,06 |
0,09 |
0,119 |
0,09 |
0,06 |
0,06 |
0,06 |
0,06 |
0,06 |
0,06 |
Índices
de referencia:
≥ 0,3% muy
deficiente. |
de 0,2 a 0,3% deficiente |
≤
0,2% correcto |
≤
0,1% excelente |
-
Fotometría. Detalles en
Metodología
► |
Sin
problemas de compatibilidad con el programa de exposición y enfoque
de la Canon 5D MkII con firmware 2.0.7
|
|
|
| |
