ZEISS Batis 135/2.8 E
 ________________________________________________________________________________________________________________  6 de Septiembre de 2.024
PRUEBA ABREVIADA (1)

Índice de Apartados

 C. Técnicas ▼ Definición Estudio ▼ Viñeteo ▼ Distorsión ▼ A. Cromáticas ▼ Enfoque ▼ Evaluación ▼

Con SONY A7r II________________________________________________________________________________________________________________________________


En esta prueba vamos a ver un teleobjetivo largo destinado especialmente para fotografía de retrato. El objetivo parte de un diseño óptico Sonnar con corrección apocromática cuyo "pariente" más reciente lo podríamos encontrar el ZE 135/2 que se detalla seguidamente. Sin corrección apocromática y con una fórmula menos elaborada tenemos el 135 mm. F1,8 ZA que, según los datos del fabricante, posee un centro más resolutivo pero menos plano de enfoque. Eso es con más caída de foco lateral en los primeros diafragmas.

Este Batis 135/2,8 E se propone como un tele con menos capacidad de desenfoque que los dos nombrados pero mucho más ligero, con corrección apocromática y con estabilizador óptico incorporado. Lo último, debido a su nombre, podría pasar desapercibido.

Por último, si buscamos antecedentes mucho más atrás (1.975) encontramos al C/Y 135/2,8 que se vio aquí hace +/- un año.

Carl Zeiss Sonnar 135/2.8 (C/Y)   (585 gr.)  [DSLR]
 Sonnar T* 135 mm F1,8 ZA    (995 gr.)
 Carl Zeiss Apo Sonnar T* 135/2 ZE  (930 gr.)
Carl Zeiss Milvus T* 135/2 ZE (1.123gr.) [DSLR]
Zeiss Batis 135/2.8 E   (614 gr.)

Hechas las presentaciones vamos a ver su rendimiento en estudio, algunos detalles funcionales y unas pocas muestras que pude improvisar estos días.

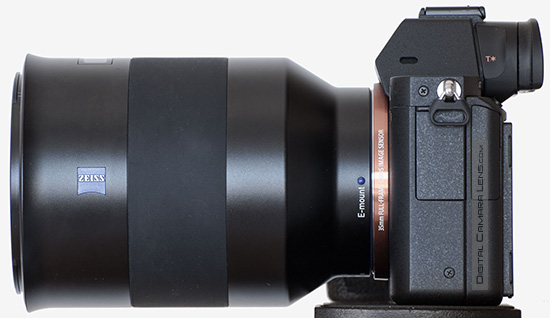

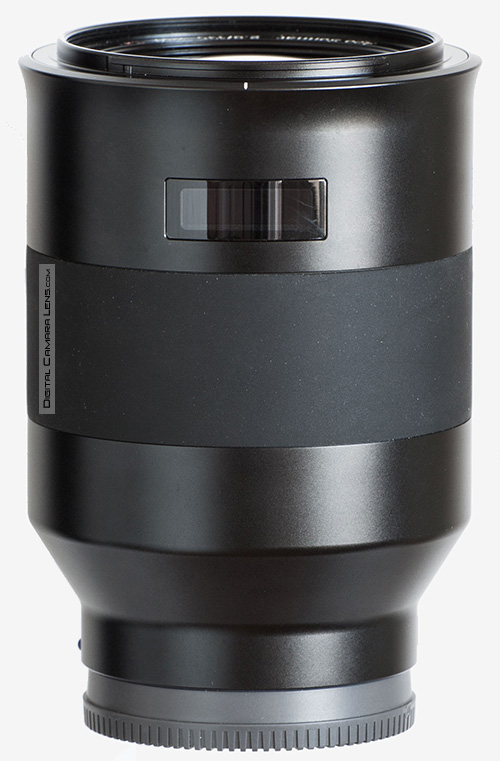

A continuación unas fotografías del objetivo, la ficha de los detalles de diseño y operativos y la de c.c.t.t.

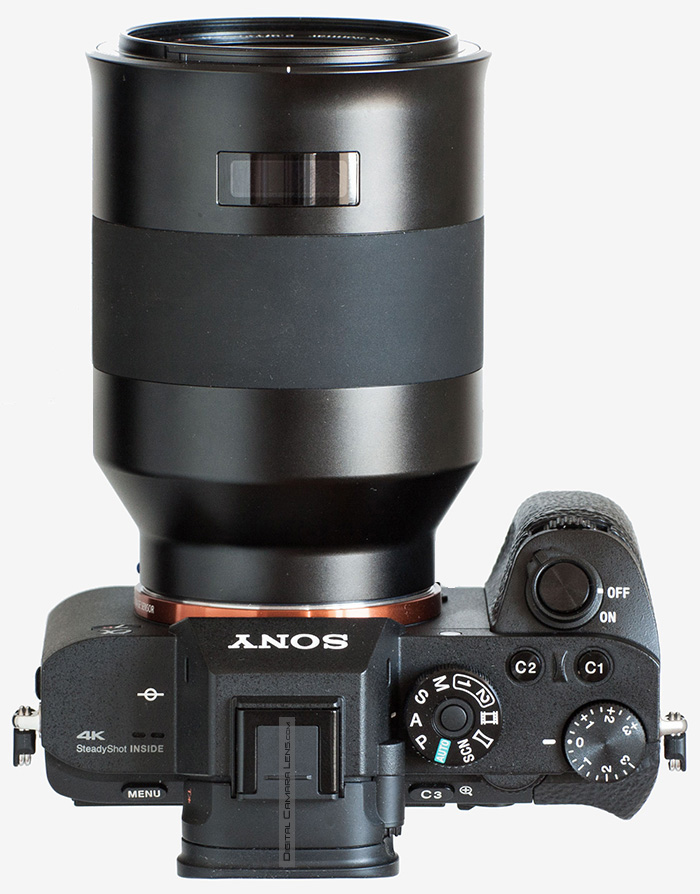

Sus 614 gr. lo hacen suficientemente manejable en un cuerpo como la 7 rII

Características Constructivas y Acabados - Inspección Exterior
Anunciado - Inicio comercialización:

 Chasis: metálico.

 Exterior: metal - plástico termoestable - caucho

 Bayoneta: aluminio anodizado, acabado excelente.

 Elementos telescópicos: ninguno.

 Aislamiento externo: con junta de caucho tórica.

 Anillo enfoque manual: de tipo eléctrico. Ajustes laterales y longitudinales correctos. Horquillado de enfoque amplio.

Tipo de enfoque: interno por grupo delantero, el elemento frontal no rota.

 Parasol: circular.

 Ventana de distancia: Si, de tipo led, muy precisa.

 Estabilización: Si, un modo.

 Unidad probada: usada nivel bajo.


CARACTERÍSTICAS TÉCNICAS (Fabricante)

Descripción

 Valor
Círculo de Imagen 35 mm.
Peso 614 gr.
Dimensiones L = 120 mm.
Ø = 98 mm.
Tamaño del Filtro  67 mm.
Construcción  14 Elementos
 11 Grupos
Láminas en el diafragma 9 r.
Ángulo de visión Horizontal en 35 mm. 15º
Aberturas Max. = 2,8
Mín. = 22
Distancia Mínima de Enfoque 87 cm.
Magnificación Máxima 1:5,3
Accesorios  Parasol
Mont. Disp. : Sony E

- Definición y bokeh en interior.                                                                                       Detalles en Metodología ►
f 1:2,8  -  f 1:3,5  -  f 1:4,5 (Miniatura f 1:3,5)


Distancia: al centro de foco 5 m.
 Fotometría.
Corrección necesaria procesado del .RAW  [Firmware de Sony A7 rII - 4.01]
Medición: Matricial. | Procesado de .JPG:  PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 45, Radio 0,5, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 42 Mpx. - Espacio en disco: +/- 6 MB


Comentarios.-
Desenfoque suave con ligeros signos de anillos de cebolla (A. Esférica residual) en los círculos traseros desenfocados. Pocos halos en los bordes desenfocados de alto contraste y los laterales con enfoque cercano con la típica forma de ojo de gato.

- Definición en estudio.                                                                                                     Detalles en Metodología ►
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

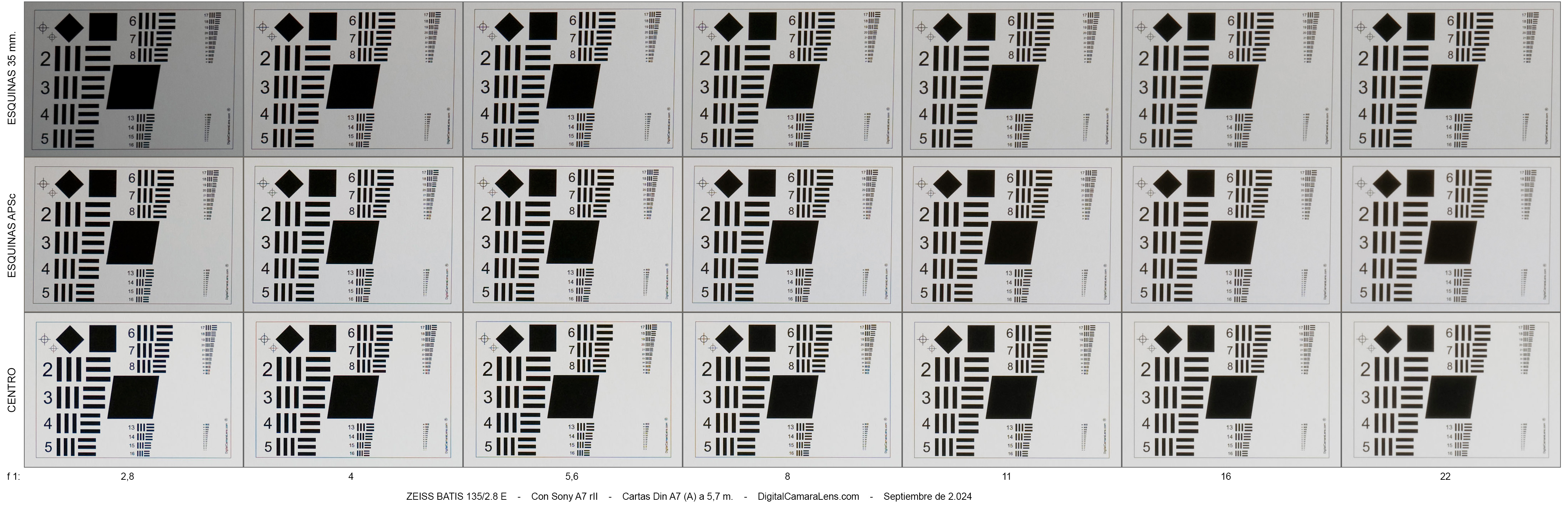

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





  135 mm.




f 1:/

2,8 - 4 - 5,6 - 8 - 11 - 16 - 22

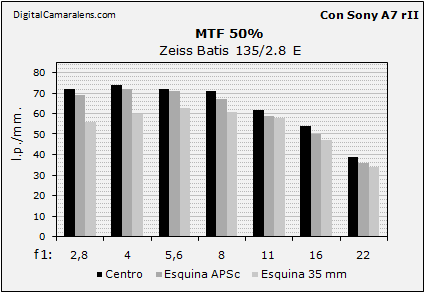

Resolución en estudio MTF50% (Valor óptimo teórico 74 l.p./mm.)                             Detalles en Metodología ►



f 1:/

 2,8 4 5,6 8 11 16 22
Centro 72 74 72 71 62 54 39
Esquina APSc 69 72 71 67 59 50 36
Esquina 35 mm 56 60 63 61 58 47 34

Comentarios.-
Excelente rendimiento desde plena abertura.

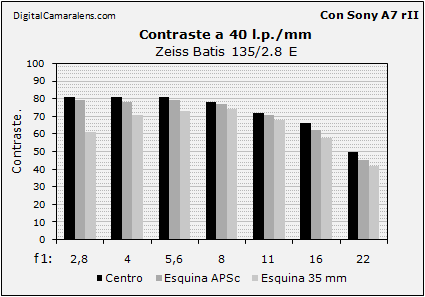

Contraste en estudio a 40 l.p./mm.                                                                                    Detalles en Metodología ►

f 1:/

 2,8 4 5,6 8 11 16 22
Centro 81 81 81 78 72 66 50
Esquina APSc 79 78 79 77 71 62 45
Esquina 35 mm 61 71 73 74 68 58 42

Comentarios.-
Contraste medio-alto

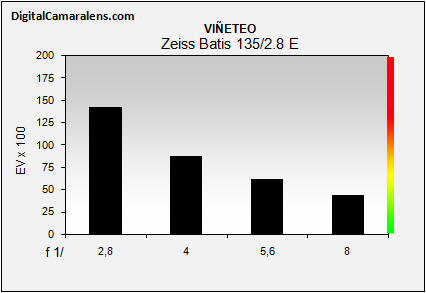

- Viñeteo.                                                                                                                              Detalles en Metodología ►



Diafragmas

f 1:/

 2,8 4 5,6 8
Valores

%

 142 87 62 44
Tipo de viñeteo: progresivo
100% Sat. = 1 Ev


- Distorsión Geométrica.                                                                                                   Detalles en Metodología ►
Focal

Dist.

 % Inversión
135 mm. 5 mts. +1,22 -

- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología ►

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

 2,8 4 5,6 8 11 16 22

Valores

%

 0 0,105 0,04 0,04 0 0,02 0,02

Amplitud

   r r r r r r r

                         Índices de referencia:
                                 ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                         a: amplia |  m: media  |  r: reducida

Valoración de ACs Longitudinales.                                                                  Detalles en Metodología ►

f 1:/

 2,8 4
R 26 28
G 27 28
B 31 29

* Muestreo de carta centro en Línea 8 vertical con promedio de 3 px. y 3 mediciones.

- Enfoque y Fotometría.                                                                  Detalles en Metodología ►

Focal

De d.m.e. a infinito

 De infinito a d.m.e.
f 1:2,8 1 s. 0,8 s.
* f 1:8 1 s. 0,8 s.
Valores en segundos.

Consistencia: correcto
Precisión: correcto
Micro-ajustes necesarios: hubieran sido necesarios -2

 * ver detalles operativos.

El sistema de enfoque es rápido y totalmente silencioso pero se ve penalizado por la abertura del diafragma al máximo o casi, que es el sonido que se oye al realizar el enfoque. Con el firmware de la máquina de pruebas no permite ajustar los micro-ajustes de foco.

Si enfocamos en modo MF el diafragma permanece en el f seleccionado.

- Resistencia al sol frontal (Flare)
Pendiente.

- Respiración de foco.                                                                                                       Detalles en Metodología ►
Pendiente.


- Evaluación.
 La evaluación óptica que se puede hacer de este objetivo es de excelente donde destaca su calidad desde plena abertura así como su peso y volumen para un tipo de teleobjetivo con esta construcción y fórmula óptica.
Esta referencia hace honor a su descripción Apocromática presentando un nivel y amplitud muy reducido de aberraciones lo que redunda en una muy buena reproducción de color. Si miramos la nota final baja un poco debido a su elevado viñeteo (142-44). Siempre hay que mirar apartado por apartado y si es .raw o perfil incrustado.

A favor :
- Nitidez excelente en todo el encuadre con una buena corrección de curvatura de plano focal.
- Excelente corrección de ACs, tanto lat. como long. lo que conlleva una buena reproducción de color.

Mejorable:
- Distorsión geométrica, necesita corrección en motivos sensibles a ello.

Mini galería de nueve fotos en condiciones normales donde se puede apreciar:
- Nitidez centro-esquina, halos de las ACs, distorsión geométrica, etc..
- Si no se indica lo contrario el enfoque es al centro
Procesado estándar de Sony A7 rII sin corrección de lente.
Todas la fotos hechas en modo AF, sobre trípode y retardo de 2 s..
* Si clicas la miniatura se descargará la foto a tamaño completo.[42 Mpx.]
f 1:2,8 @ 4 m. f 1:5,6 @ 5 m.
f 1:2,8 @ 3 m.
Bokeh y distorsión geométrica		 f 1:2,8 @ 5 m.
f 1:2,8 @ 2 m. f 1:2,8 @ 20 m.
Plano de enfoque.
f 1:5,6 @ 65 m. f 1:8 @ 65 m.

f 1:2,8 @ 2 m.
Enfoque tallo central [Turbo bokeh]

PUNTUACIÓN
Descripción Valor (0-10)
Calidad Óptica
Definición  9 (50%)
Aberraciones Cromáticas Laterales/Long. 9,5 (12.5%)
Viñeteo 7 (12.5%)
Distorsión Geométrica 6,5 (12.5%)
Color 9 (12.5%)
Media Óptica 8,50 (60%)
Versatilidad 5 (13%)
Construcción 9 (13%)
Relación Valor/Coste 8 (13%)

Nota Media

7,96
