PANAGOR Auto Tele 400/5.6
 _____________________________________________________________________________________________________________________ 11 de Agosto de 2.023
FICHA (1)

Índice de Apartados

 C. Técnicas ▼ Definición Estudio ▼ Viñeteo ▼ Distorsión ▼ A. Cromáticas ▼ Enfoque ▼ Evaluación ▼

Con SONY A7r II________________________________________________________________________________________________________________________________


En esta prueba vamos a ver un objetivo histórico del segmento de consumo comercializado bajo distintas marcas y con ligeras variantes. Lo podéis encontrar como Kiron y Vivitar.

El objetivo está fabricado enteramente en aluminio y algunas piezas en metal fundido. El grabado del anillo de MF y cuerpo del barrilete están realizados sobre el mismo material. El tacto de giro es un poco duro en esta unidad, el horquillado de foco excelente y su recorrido es de 315º.

El objetivo incorpora un anillo con peana para trípode no extraíble así como un parasol extensible. En las máquinas nativas el diafragmado es automático y el enfoque, evidentemente, manual.

En el mercado de ocasión lo podéis encontrar entre los 100 y los 200 €, dependiendo de su estado.

A continuación unas fotografías del objetivo, la ficha de los detalles de diseño y operativos y la de c.c.t.t.

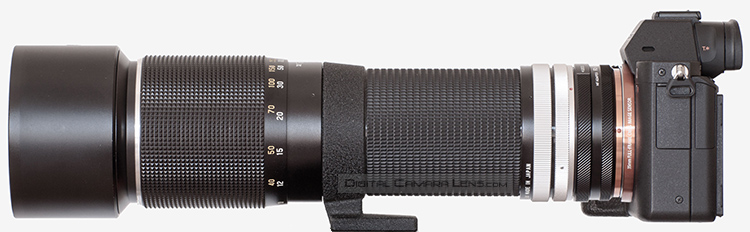

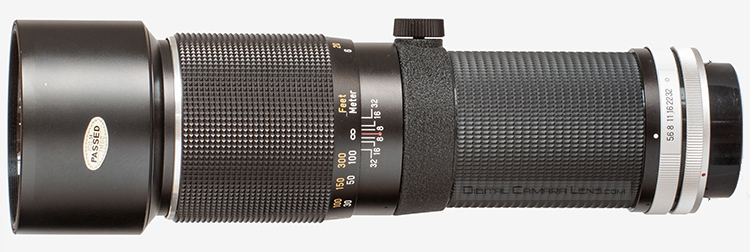

100% metálico con parasol retráctil.


Solo una posición de rosca para zapata con caída hacia la zona de la máquina.

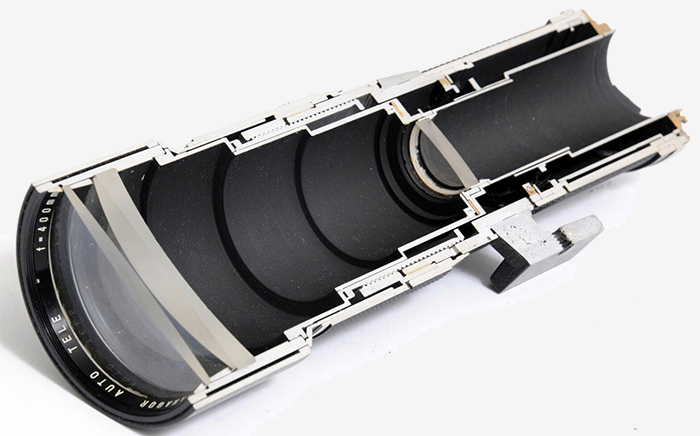

Fórmula óptica sencilla. En la foto se pueden ver las 5 lentes que la forman.

Objetivo considerado como histórico, ver detalles. Unidad probada nº 502004


CARACTERÍSTICAS TÉCNICAS (Fabricante)

Descripción

 Valor
Círculo de Imagen 35 mm.
Peso 1.050 gr.
Dimensiones L = 250 mm.
Ø =  mm.
Tamaño del Filtro  72 mm.
Construcción  5 Elementos
 3 Grupos
Láminas en el diafragma 8 red.
Ángulo de visión Horizontal en 35 mm. 6º
Aberturas Max. = 5,6
Mín. = 32
Distancia Mínima de Enfoque 600 cm.
Giro 315º
Magnificación Máxima 1:-
Accesorios  Parasol y collarín integrados. Caja rígida
Mont. Disp. : Canon FD el de la prueba

- Definición en exterior.                                                                                                    Detalles en Metodología ►
400 mm. a  f 1:5,6  -  f 1:8  -  f 1:11


Distancia: 50 m.

 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Sony A 7rII - 4.01]
Medición: Evaluativa. | Procesado de .JPG: con A.C.R. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 45, Radio 0,5, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 42 Mpx. - Espacio en disco: 8 MB

- Definición en estudio.                                                                                                     Detalles en Metodología ►
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





  400 mm.




f 1:/

n.d.

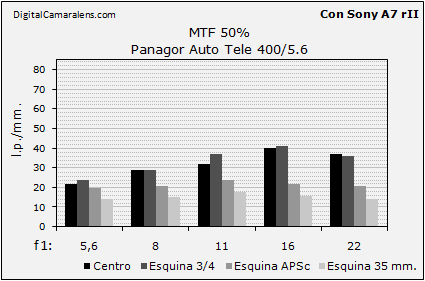

Resolución en estudio MTF50% (Valor óptimo teórico 74 l.p./mm.)                             Detalles en Metodología ►


f 1:/

 5,6 8 11 16 22
Centro 22 29 32 40 37
Esquina 3/4 24 29 37 41 36
Esquina APSc 20 21 24 22 21
Esquina 35 mm. 14 15 18 16 14

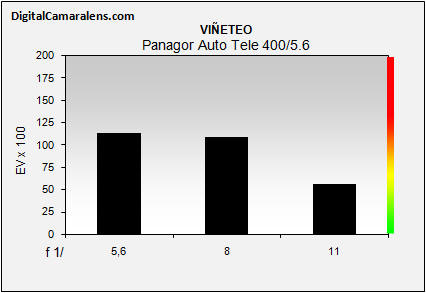

- Viñeteo.                                                                                                                              Detalles en Metodología ►



Diafragmas

f 1:/

 5,6 8 11
Valores

%

 114 109 56
Tipo de viñeteo: muy radial
100% Sat. = 1 Ev


- Distorsión geométrica.                                                                                                   Detalles en Metodología ►


Focal

Dist.

 % Inversión
400 mm. 16 mts. +0,35 -
- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología ►

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

 5,6 8 11 16 22

Valores

%

 0,25 02,8 0,14 0,14 0,14

Amplitud

    a  a  m m m

                         Índices de referencia:
                                 ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                         a: amplia |  m: media  |  r: reducida

Valoración de ACs Longitudinales.                                                                  Detalles en Metodología ►

f 1:/

 5,6 8 11
R 57 66 71
G 34 39 42
B 120 96 82

* Muestreo de carta centro en Línea 6 vertical con promedio de 3 px. y 3 mediciones.

- Enfoque y Fotometría.                                                                  Detalles en Metodología ►

Con una d.m.e. larga y un recorrido de la helicoidal de 315º el enfoque se realiza de forma muy correcta, el horquillado es excelente.

 * ver detalles operativos.

- Resistencia al sol frontal (Flare)
Pendiente

- Evaluación.
 La evaluación óptica que puedo hacer de este objetivo histórico es de mejorable, visto en una cámara actual a máxima resolución. Como sucede en muchos objetivos de esas fechas y tipología, puede ser un producto interesante y usable en:

- Fotografía de observación donde sea posible enfocar de forma entretenida al objeto.
- Fotografía de naturaleza donde se quiera aislar al sujeto del entorno, su focal  y abertura máxima nos lo va a permitir.

Puede plantearse tenerlo como objetivo muy concreto para determinados usos ya que los costes de adquisición a día de hoy son muy bajos.

A favor :
- Construcción, acabados y agrado de uso.
- Coste muy bajo en la coyuntura actual.

Mejorable:
- ACs longitudinales muy apreciables.
- Contraste bajo.


PUNTUACIÓN
Descripción Valor (0-10)
Calidad Óptica
Definición  4 (50%)
Aberraciones Cromáticas Lat./Long. 4 (12.5%)
Viñeteo 5 (12.5%)
Distorsión Geométrica 8,5 (12.5%)
Color 7 (12.5%)
Media Óptica 5,06 (60%)
Versatilidad 3 (13%)
Construcción 8 (13%)
Relación Valor/Coste 10 (13%)

Nota Media

5,77
