INDUSTAR 50-2  3.5/50
 ________________________________________________________________________________________________________________________



1 de Marzo de 2.015

 Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

Con Canon 5D Mk II __________________________________________________________________________________________________________________________

- Definición en exterior.                                                                                                    Detalles en Metodología ►
50 mm. a f 1:4 - f 1:5,6  -  f 1:8

Distancia: 25 m.
 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Canon 5D MkII - 2.0.7] | Medición: Evaluativa.
Procesado de .JPG: con A.C.R. - PS CS4.
Todos los ajustes estándar excepto enfoque: Cantidad 65, Radio 0,8, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 21 Mpx. - Espacio en disco: de  MB


- Definición en estudio.                                                                                                     Detalles en Metodología ►
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

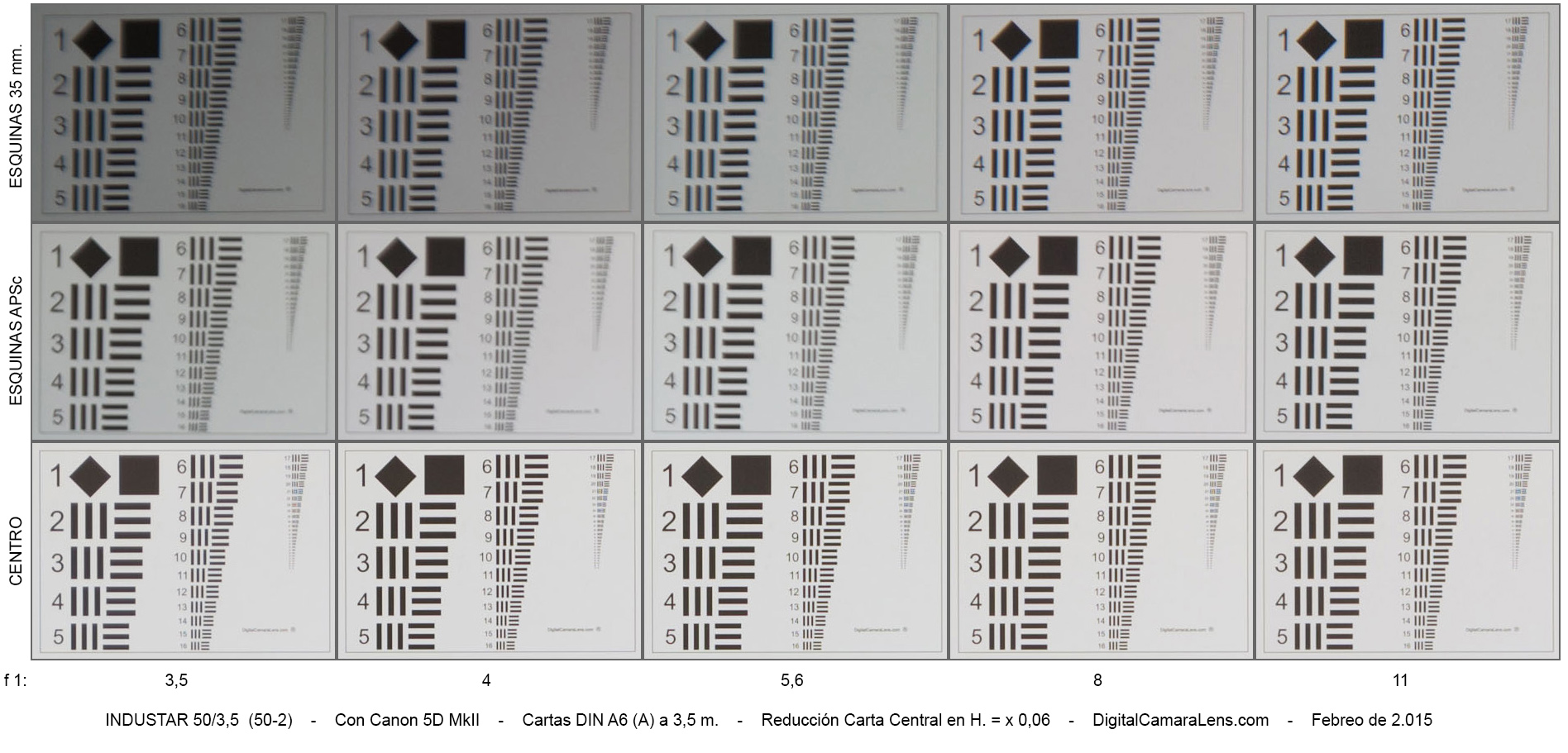

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





50 mm.




f 1:/

3,5 - 4 - 5,6 - 8 -11

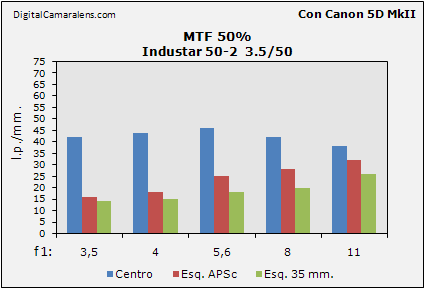

Resolución en estudio MTF50%                                                                                Detalles en Metodología ►



Zona

Valores en l.p./mm.

f 1:

 3,5 4 5,6 8 11
Centro 42 44 46 42 38
Esq. APSc 16 18 25 28 32
Esq. 35 mm. 14 15 18 20 26

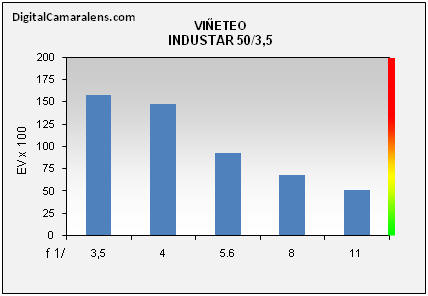

- Viñeteo.                                                                                                                              Detalles en Metodología ►




Diafragmas

f 1:/

 3,5 4 5,6 8 11
Valores

%

 157 148 93 68 51
Tipo de viñeteo: radial
100% Sat. = 1 Ev


- Distorsión geométrica.                                                                                                   Detalles en Metodología ►
Focal

Dist.

 % Inversión
50 mm. 3 m. -0,97 -

- Aberraciones Cromáticas.                                                                                             Detalles en Metodología ►

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

 3,5 4 5,6 8 11 Amplitud

Valores

%

 0,09 0,03 0,03 0,03 0,09 Alta

                               Índices de referencia:
                                         ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente


Comentarios.-
Pese a medirse unos valores muy reducidos, la amplitud de los cercanos no imputables es considerable. Como es habitual a más cierre los fringes adquieren un mayor contraste.

- Enfoque y Fotometría.                                                                  Detalles en Metodología ►

Para cuestiones de enfoque y fotometría podéis leer este apartado genérico de ópticas manuales en DSLRs.

Centrándonos en la operativa de este 50 mm., como se indica en el Aptdo. de Construcción, el enfoque se realiza de forma notable, con buena amplitud de arqueo y libre de holguras. El diafragmado tiene una gestión engorrosa, incluso al accionarlo puede hacer perder el foco conseguido.
