TOKINA 24-70/2,8 Pro AT-X FX ______________________________________________________________________________________________________________________				19 de Febrero de 2.016 28 de Marzo de 2.016 Partes de la Página Definición en Estudio ▼ Viñeteo ▼ Distorsión ▼ A. Cromáticas ▼ Enfoque  ▼
	PARTES DE LA PRUEBA
	CONSTRUCCIÓN    |	ANÁLISIS	|    EVALUACIÓN
Con Canon 5D MkII y Nikon D610_________________________________________________________________________________________________________

- Definición en exterior.                                                                                                     Detalles en Metodología ►

24 mm. a f 1:5,6 - f 1:8	35 mm. a f 1:5,6 - f 1:8
50 mm. a f 1:5,6 - f 1:8	70 mm. a f 1:5,6 - f 1:8
Distancia: 25 m. para 20, 35 y 50 mm. y 45 m. para 70 mm.   Fotometría.- Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Canon 5D MkII - 2.0.7] | Medición: Evaluativa. Procesado de .JPG: con A.C.R. - PS CS4. Todos los ajustes estándar excepto enfoque: Cantidad 65, Radio 0,8, Detalle 25. Descarga de originales.- Si clicas la abertura de cada focal se descargará el original.  Tamaño 21 Mpx. - Espacio en disco: de 5 a 7 MB

- Definición en estudio. Canon 5D MkII

Resolución en estudio MTF50%                                                                                Detalles en Metodología ►

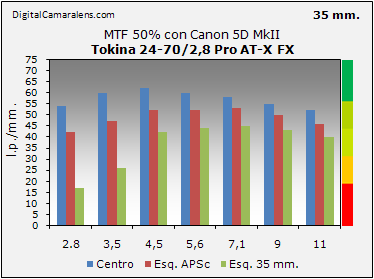

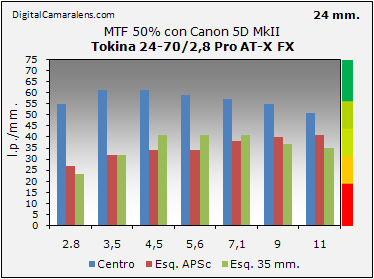

24 mm. 2,8 3,5 4,5 5,6 7,1 9 11 Centro 55 61 61 59 57 55 51 Esq. APSc 27 32 34 34 38 40 41 Esq. 35 mm. 23 32 41 41 41 37 35	35 mm. 2,8 3,5 4,5 5,6 7,1 9 11 Centro 54 60 62 60 58 55 52 Esq. APSc 42 47 52 52 53 50 46 Esq. 35 mm. 17 26 42 44 45 43 40

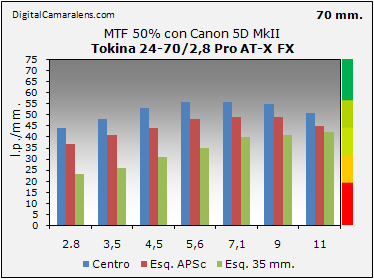

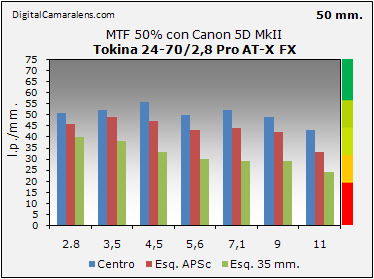

50 mm. 2,8 3,5 4,5 5,6 7,1 9 11 Centro 51 52 56 50 52 49 43 Esq. APSc 46 49 47 43 44 42 33 Esq. 35 mm. 40 38 33 30 29 29 24	70 mm. 2,8 3,5 4,5 5,6 7,1 9 11 Centro 44 48 53 56 56 55 51 Esq. APSc 37 41 44 48 49 49 45 Esq. 35 mm. 23 26 31 35 40 41 42

Comentarios.- Como podéis apreciar en los valores centro/esquinas de los 24 mm., de f 1:4,5 a 7,1 las esquinas de la zona 35 mm. superan en MTF a las de la zona APSc. No es un comportamiento habitual pero sucede según el diseño óptico, en especial según la magnitud de las lentes asféricas. En las cartas inferiores, igualadas en brillo, se puede apreciar el mejor contraste en la esquina 35 mm. que el la más cercana al centro APSc.

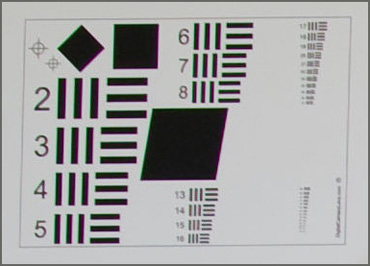

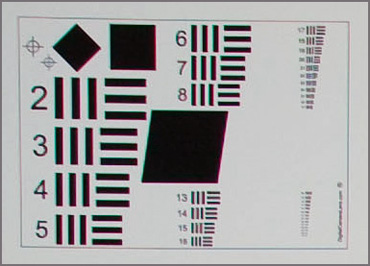

24 mm. a f 1:5,6 - Esquinas 35 mm. APSc 41 l.p./mm. 34 l.p./mm.
Complemento a 28-3-2.016  con Nikon D610
Resolución en estudio MTF50%                                                                                Detalles en Metodología ►

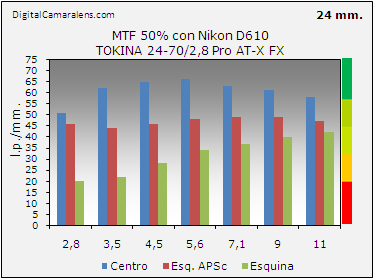

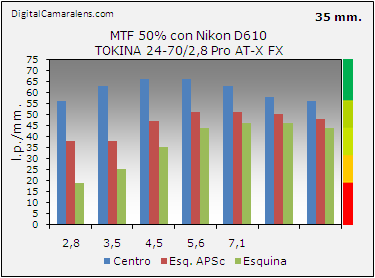

24 mm. 2,8 3,5 4,5 5,6 7,1 9 11 Centro 51 62 65 66 63 61 58 Esq. APSc 46 44 46 48 49 49 47 Esquina 20 22 28 34 37 40 42	35 mm. 2,8 3,5 4,5 5,6 7,1 9 11 Centro 56 63 66 66 63 58 56 Esq. APSc 38 38 47 51 51 50 48 Esquina 19 25 35 44 46 46 44

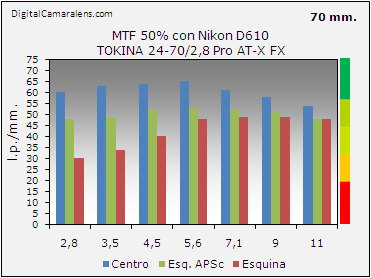

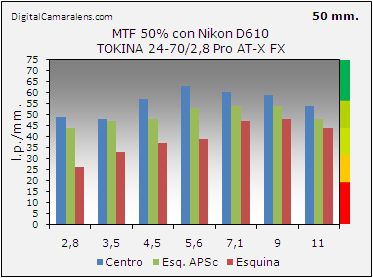

50 mm. 2,8 3,5 4,5 5,6 7,1 9 11 Centro 49 48 57 63 60 59 54 Esq. APSc 44 47 48 53 54 54 48 Esquina 26 33 37 39 47 48 44	70 mm. 2,8 3,5 4,5 5,6 7,1 9 11 Centro 60 63 64 65 61 58 54 Esq. APSc 48 49 52 53 52 51 48 Esquina 30 34 40 48 49 49 48
* Clasificado como zoom paisaje y/o arquitectura según el perfil y evolución de la curvatura de plano focal .

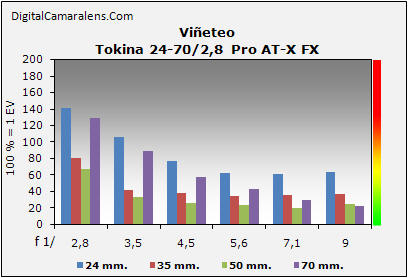

- Viñeteo                                                                                                                                Detalles en Metodología ►   Focales f 1:/ 2,8 3,5 4,5 5,6 7,1 9 24 mm. % 142 106 77 63 61 63 35 mm. % 80 42 38 35 36 37 50 mm. % 67 33 27 24 20 24 70 mm. % 129 89 58 43 30 22
Tipo de viñeteo: progresivo en 24 mm. y radial en 70 mm. 100% Sat. = 1 Ev

- Distorsión geométrica.                                                                                                    Detalles en Metodología ►

Focales Dist. % Inversión 24 mm. 2,5 m. -1,95 Muy apreciable 28 mm. 2,5 m. -1,36 Ligera 30 mm. 2,5 m. -1,17 Muy ligera 35 mm. 3,5 m. -1,10 - 50 mm. 5 m. +0,97 - 70 mm. 5 m. +1,17 -

24 mm. a 2,5 m.

70 mm. a 5 m.

- Aberraciones Cromáticas Laterales                                                                             Detalles en Metodología ►

Focales f 1:/ 2,8 3,5 4,5 5,6 7,1 9 11 24 mm. % - 0,39 0,33 0,33 0,30 0,30 0,30 Amplitud     a a a a a a 35 mm. % - 0,18 0,18 0,18 0,18 0,18 0,18 Amplitud     m r r r r r 50 mm. % - 0,21 0,06 0,06 0,06 0,03 0 Amplitud *     a a m r r r 70 mm. % - 0,33 0,24 0,24 0,24 0,21 0,18 Amplitud     a a a a a a                                       Índices de referencia:                                                    ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente                                       a: amplia |  m: media  |  r: reducida

* Bajo contraste

- Enfoque                                                                                             Detalles en Metodología ►


Consistencia: correcto.
Precisión: correcto
Micro-ajustes necesarios: cero

Los tiempos que emplea este zoom en realizar foco son largos, los más largos el grupo 24-70/2,8´s. Esto se debe a dos motivos: el principal es el sistema de motorización empleado, el SDM, que pese a ser un sistema de motor tipo <ultrasónico> no tiene una transmisión directa sobre la helicoidal como es el caso del VCM de la propia marca que emplea en el 70-200/4 FX VCM-S, o el USM de anillo de Canon, por poner unos ejemplos.

Por otra el recorrido de la helicoidal, comparado también con el grupo 24-70/2,8´s, es un poco más amplio, no mucho pero un par de mm. más. A nivel operativo, hablando siempre en modo AF, para este tipo de zooms resulta un hándicap. Evidentemente en recorridos cortos y/o micro ajustes los tiempos son muy inferiores.

El sistema de enfoque es silencioso sin llegar a los niveles de los SWM de Nikon ó USM de anillo de Canon, similar a los HSM de Sigma con reducción. En un ambiente silencioso solo es audible por el fotógrafo si el recorrido es muy largo.
