TOKINA 11-16/2,8 Pro DX AT-X
 ______________________________________________________________________________________________________________________



29 de Julio de 2011

Partes de la Página

 Definición en Estudio▼
 Viñeteo▼
 Distorsión▼
 A. Cromáticas▼
 Enfoque▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

Con Nikon D300 _______________________________________________________________________________________________________________________________

- Definición en exterior.                                                                                                     Detalles en Metodología ►
11 mm. a  f 1:5,6  -  f 1:8 14 mm. a  f 1:5,6  -  f 1:8

16 mm. a  f 1:5,6  -  f 1:8


Distancia: 25 mts.
 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Nikon D300 - 1.1.0]
Medición: Matricial - de -0,25 EV a -0,35 EV
Procesado de archivos .jpg: con A. C. R.
Todos los ajustes estándar excepto enfoque: Cantidad 65, Radio 0,8 y Detalle 25

Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 12 Mpx. - Espacio en disco: de  3,5 MB



- Definición en estudio.                                                                                                      Detalles en Metodología ►
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

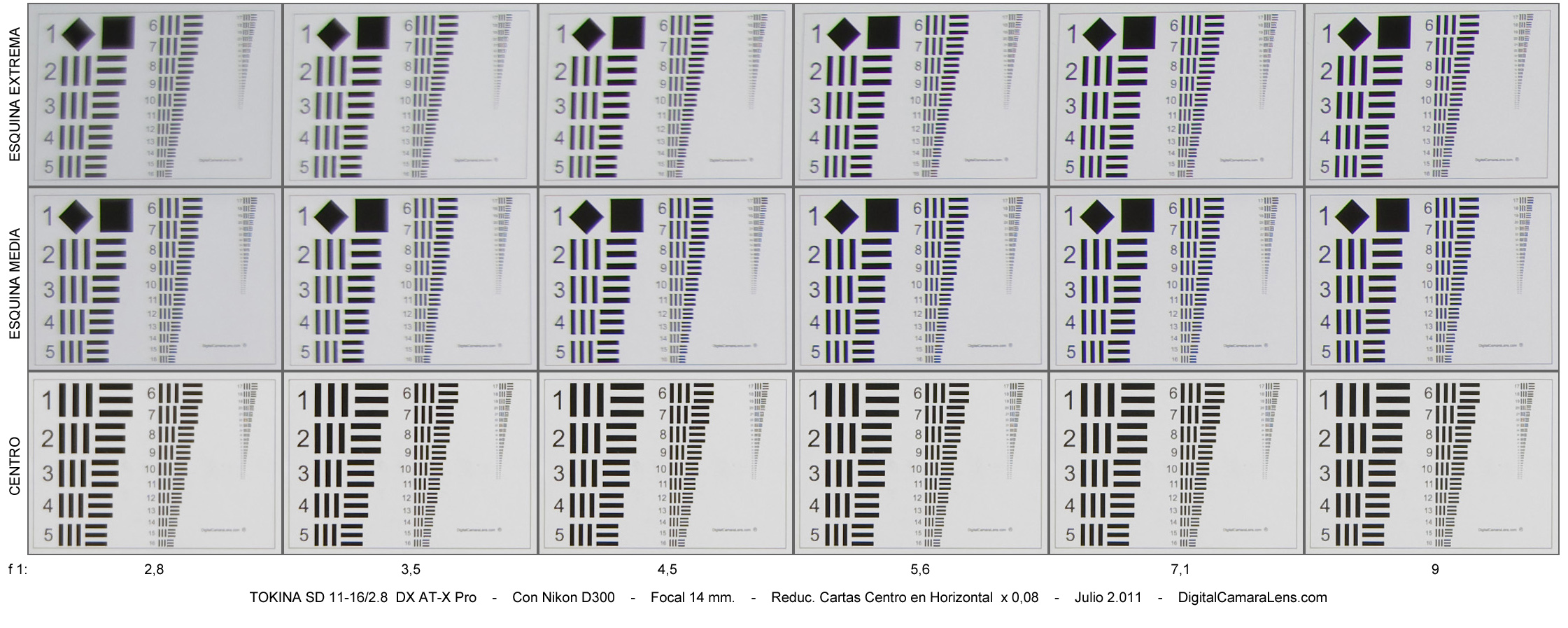

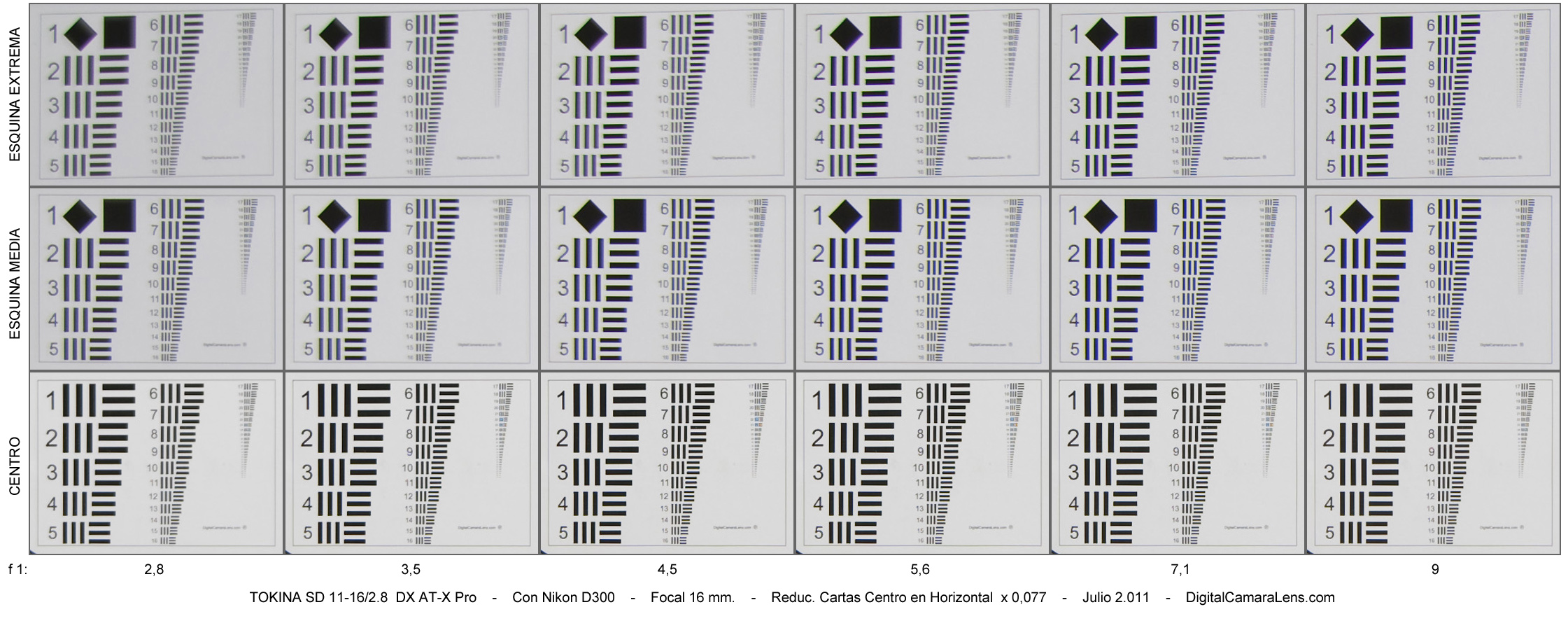

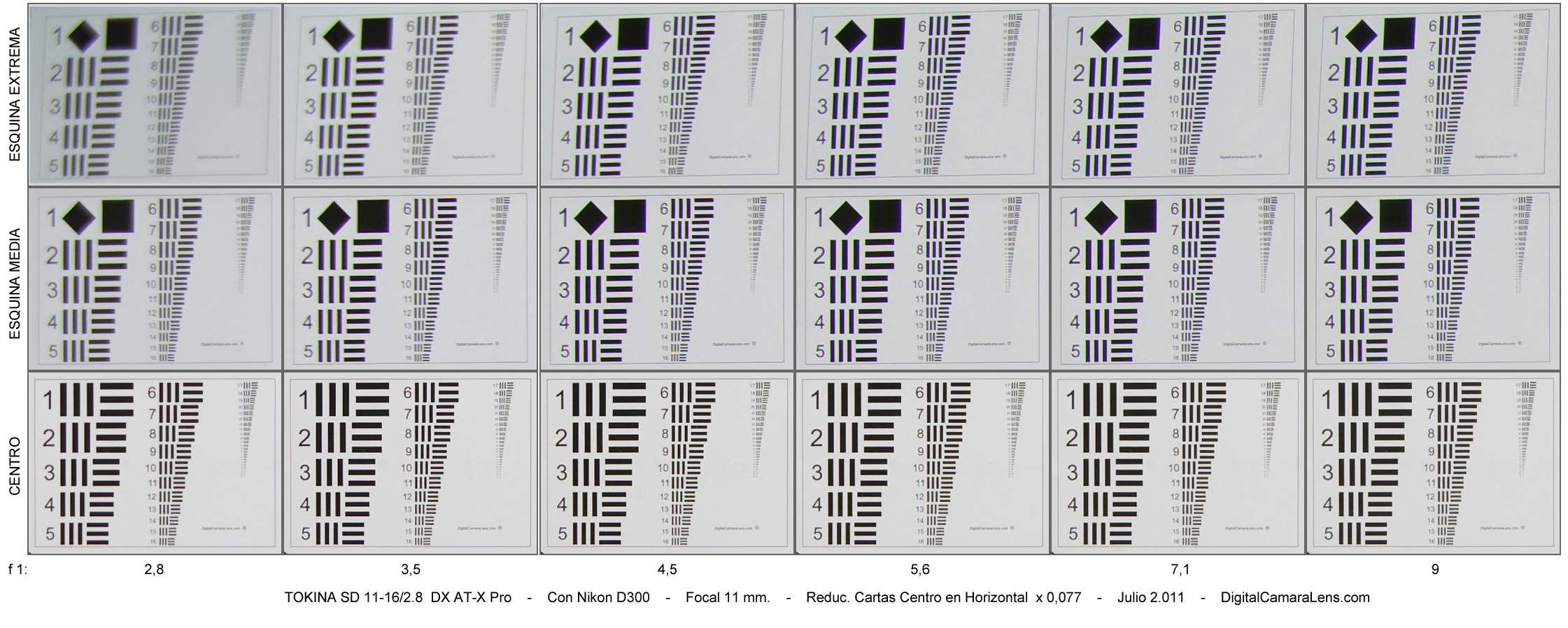

Mosaicos de Cartas de Resolución



Focales



Aberturas f 1:/












Miniatura Genérica



11 mm.

14 mm.

16 mm.



2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9

Resumen Definición en Estudio.


                                        Valoración simplificada de nitidez por focal y abertura.

Diafragmas

f 1:/

 2,8 3,5 4,5 5,6 7,1 8
11 mm. Centro/Esq. .. *|* *|* *|* *|* *|* *|*
14 mm. Centro/Esq. .. *|* *|* *|* *|* *|* *|*
16 mm. Centro/Esq. . *|* *|* *|* *|* *|* *|*

                                        Abreviaciones:
                                 * Excelente | * Correcto | * Mejorable | * Deficiente | * Muy deficiente

- Viñeteo.                                                                                                                               Detalles en Metodología ►




Diafragmas

f 1:/

 2,8 3,5 4,5 5,6 7,1 9
11 mm. .. 120 85 60 45 40 40
14 mm. .. 70 50 35 33 31 30

16 mm.

 . 62 50 36 26 30 29
100% = 1 EV


- Distorsión geométrica.                                                                                                    Detalles en Metodología ►
VALORES APSc :

Dist.

 % Inversión
11 mm. 1,5 mts. -2,25 -
14 mm. 1,5 mts. -1,50 -
16 mm. 2 mts. -0,75 -

Comentarios Distorsión Geométrica.-
Un poco elevada en los 11 mm. pero con trayectoria lineal, sin inversión final.

Muestra gráfica de los 11 mm.


11 mm. a 1,5 mts,  -2,25%

- Aberraciones Cromáticas.                                                                                              Detalles en Metodología ►

Valoración ACs laterales por focal y abertura.

Diafragmas

f 1:/

 2,8 3,5 4,5 5,6 7,1 9
11 mm. .. 0,155 0,233 0,272 0,311 0,350 0,350
14 mm. .. 0,078 0,116 0,116 0,272 0,272 0,272

16 mm.

 . 0,155 0,116 0,116 0,194 0,233 0,233

                               Índices de referencia:
                                          ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente

- Enfoque y Fotometría.                                                                   Detalles en Metodología ►

FOCAL

De d.m.e. a infinito

 De infinito a d.m.e.
11 mm. 0,8 s. 0,8 s.
16 mm. 0,9 s. 0,9 s.
Valores en segundos.

Consistencia: correcta.
Precisión: correcta.
Micro-ajustes necesarios: +4
