SIGMA 24/1,4 DG HSM -Art-________________________________________________________________________________________________________________________



10 de Abril de 2.015


Partes de la Página

Definición en Estudio
Viñeteo
Distorsión
A. Cromáticas
Enfoque

PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

ANÁLISIS

|    EVALUACIÓN

Con Canon 5D Mk II __________________________________________________________________________________________________________________________

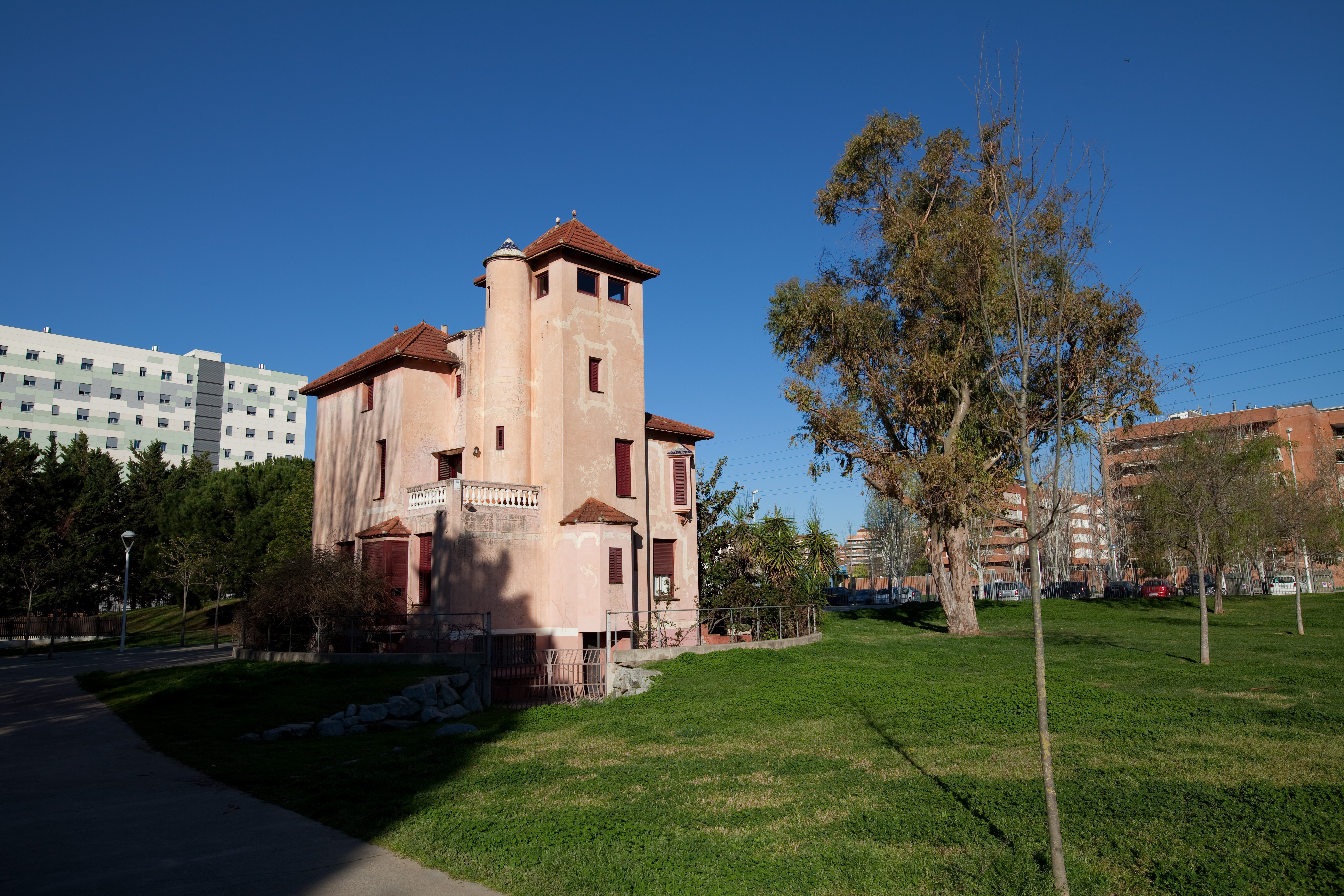

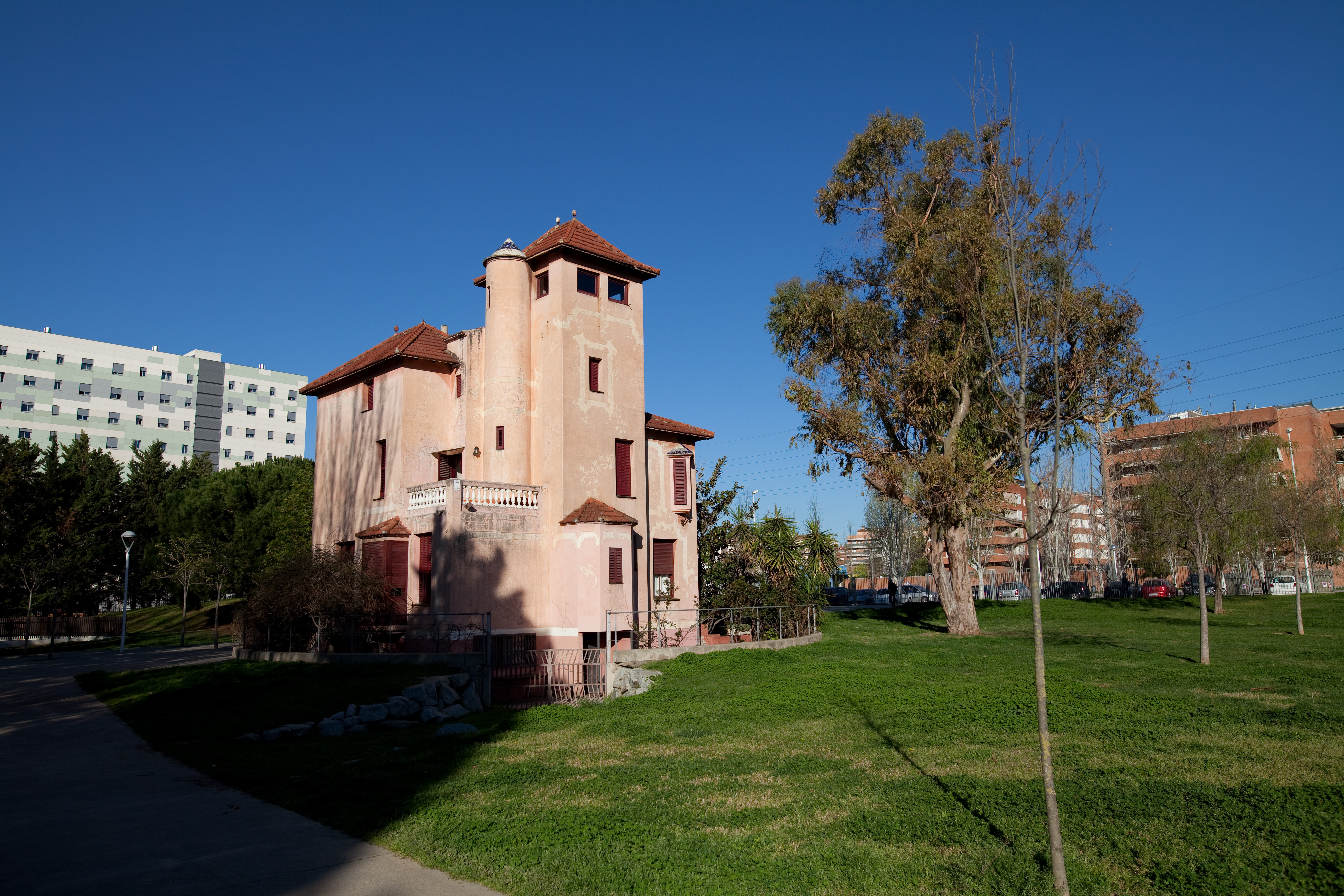

- Definición en exterior
.                                                                                                    Detalles en Metodología
24 mm. a  f 1:4  -  f 1:5,6  -  f 1:8


Distancia: 25 m.

Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Canon 5D MkII - 2.0.7] | Medición: Evaluativa.
Procesado de .JPG: con A.C.R. - PS CS4.
Todos los ajustes estándar excepto enfoque: Cantidad 45, Radio 0,6, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 21 Mpx. - Espacio en disco: +/- 6 MB


- Definición en estudio.
                                                                                                    Detalles en Metodología
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

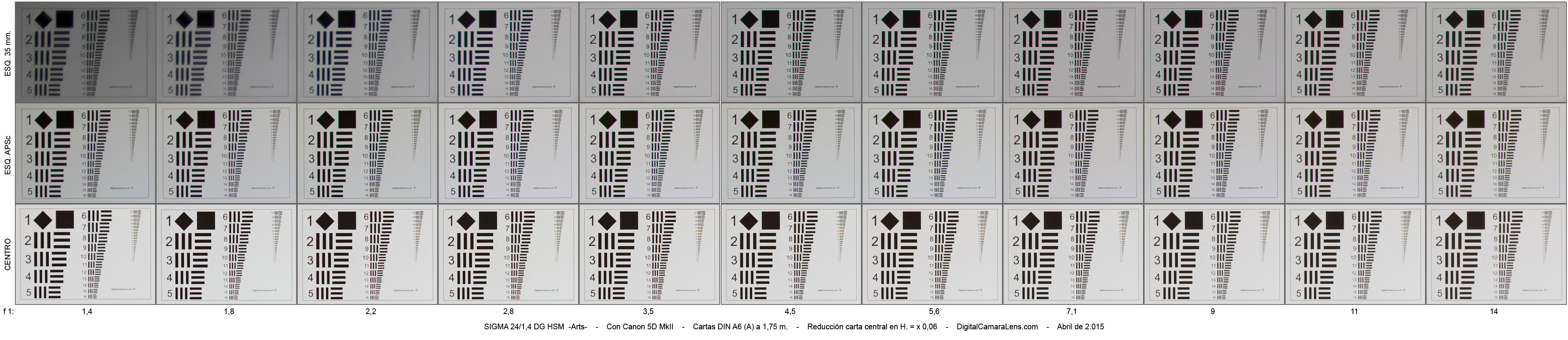

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





24 mm.




f 1:/

1,4 - 1,8 - 2,2 - 2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9 - 11 - 14



Resolución en estudio MTF50%
                                                      Detalles en Metodología




  Valores en l.p./mm.
f 1: 1,4 1,8 2,2 2,8 3,5 4,5 5,6 7,1 9 11 14
Centro 44 48 48 49 50 50 48 47 45 43 42
Esq. APSc 31 37 43 43 43 43 43 42 42 39 36
Esq. 35 mm. 16 17 20 30 38 43 44 45 45 45 42


El valor de las esquinas de 35 mm. en los primeros diafragmas, según los datos obtenidos, son un poco bajos respecto a algunos 24 mm. f 1:1,4 e iguales o superiores a otros también f 1:1,4. Prácticamente a f 1:4,5 todos los probados se emparejan en las 43, siempre que los probemos con +/- 24 Mpx. de resolución.

El diafragma idóneo que se observa es el de f 1:4,5 a partir de cual las esquinas APSc bajan un poco de nitidez respecto a la de 35 mm. Este comportamiento también se puede observar en otros 24 mm. tales como el Nikkor AF-S 24/1.4 G ED o el Canon EF 24/1,4 L II USM aunque los valores medidos en la prueba del Nikkor no se ajusten a los del Sigma por estar realizados con una máquina de mucha más resolución, en el caso del Canon fue la misma.

Destacable que, por ejemplo el Nikkor, sobre la D810 se desmarque claramente del Canon, Samyang, Sigma y Zeiss 25/2 en el centro pero en las esquinas solo logre despegarse 6 l.p./mm. sobre el nivel de 45. El incremento resolutivo de las nuevas Canon 5D que se avecinan podría reflejar el mismo comportamiento, sacar más nitidez de la zona central y poco más de los laterales porque no es posible, no existe. Independientemente de la bondad/gestión del captor.

*** Y esto hay que tomarlo como datos provisionales vinculados a las unidades concretas de cada modelo con el que se han hecho las pruebas.

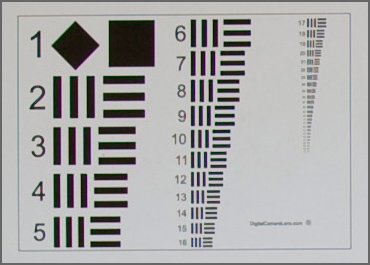

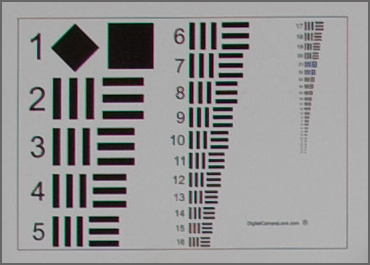

Cartas extraídas del mosaico de f 1:7,1
Esquina APSc Esquina 35 mm.


Un ligero menor contraste hace que la esquina de 35 mm. obtenga una MTF de 3 l.p./mm. mayor a la APSc. Esta diferencia no se notara en la mayoría de fotografías de campo. El nivel de ACs es similar.


- Viñeteo
.                                                                                                                              Detalles en Metodología




Diafragmas

f 1:/

1,4 1,8 2,2 2,8 3,5 4,5 5,6 7,1 9
Valores

%

187 147 105 76 52 45 44 44 46
Tipo de viñeteo: radial
100% Sat. = 1 Ev

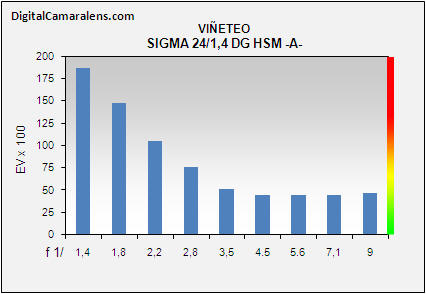

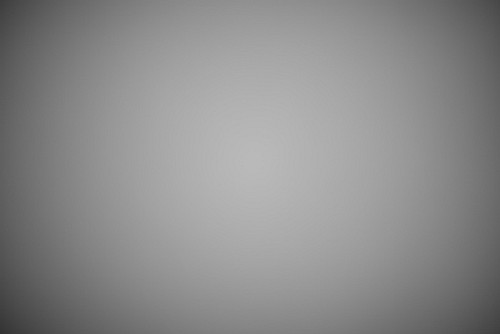

Muestra gráfica de f 1:1,4  -  187% (1,87 EV)


- Distorsión geométrica.

                                                                   Detalles en Metodología

Focal

Dist.

% Inversión
24 mm. 2,5 m. -0,78 Apreciable


Muestra gráfica


- Aberraciones Cromáticas
.                                                                                             Detalles en Metodología

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

1,4 2 2,8 4 5,6 8 11 Amplitud

Valores

%

- - 0,09 0,12 0,12 0,09 0,09 Reducida

                               Índices de referencia:
                                         ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | 0,1% excelente

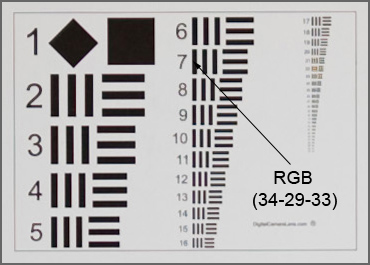

Las ACs longitudinales se muestran muy controladas, excelentes. Abajo la carta central de f 1:1,4 donde se ha medido en la escala nº 7 con amplitud de muestreo de 1 px. un RGB de 34-29-33 .



- Enfoque y Fotometría.

Detalles en Metodología

Focal

De d.m.e. a infinito

De infinito a d.m.e.
 24 mm. 1 s. 0,9 s.
Valores en segundos.

Consistencia: Correcta, sin rectificaciones.
Precisión: Correcta
Micro-ajustes necesarios: -7
