SIGMA 20-200/3.5-6.3 DG -C-
 ___________________________________________________________________________________________________________________ 11 de Octubre de 2.025
PRUEBA ABREVIADA  (1)

Índice de Apartados

 C. Técnicas ▼ Definición Estudio ▼ Viñeteo ▼ Distorsión ▼ A. Cromáticas ▼ Enfoque ▼ Evaluación ▼

Con LUMIX DC-S1_____________________________________________________________________________________________________________________________


En esta prueba vamos a ver un nuevo zoom todoterreno de formato 35 mm.. Como ya sabréis los posibles interesados lo relevante de este modelo no es su rango focal de X10 sino que el extremo angular empieza en 20 mm.. Realmente es un compromiso elevado.

A nivel de practicidad esos 20 mm. iniciales lo convierten en el todoterreno de formato completo más versátil y ambicioso en este momento. Desde el punto de vista de calidad óptica debemos de estar preparados para soportar "cosas" no muy buenas. A esta versatilidad le tenemos que sumar la posibilidad macro con un ratio de amplificación de 1:2, un valor que se mantiene entre los 28 y 85 mm., veremos muestras.

El diseño óptico corresponde a lo que se debería llamar cuarta generación por lo que nos vamos a encontrar con unos niveles de distorsión geométrica iniciales elevados, vamos a verlo.

Desde el punto de vista constructivo el zoom es externo y consta solo de un cilindro extensible lo que a nivel operativo, dada su mecánica interna, lo hacen duro de extensión en condición de muy poco uso. Hacen falta tres pequeños giros para pasar de los 20 a 200 mm.. Con seguridad que al cabo de unos meses de uso se pondrá más suave ya que la junta de sellado irá perdiendo estanqueidad.

A continuación una tabla con las aberturas máximas por tramo focal.


Focal

f máx.
20 mm.

3,5
26 mm. 4
32 mm. 4,5
42 mm. 5
65 mm. 5,6
135 mm. 6,3


En el barrilete tiene el conmutador de AF/MF y el bloqueo de extensión en los 20 mm.. Más detalles a pie de fotos.

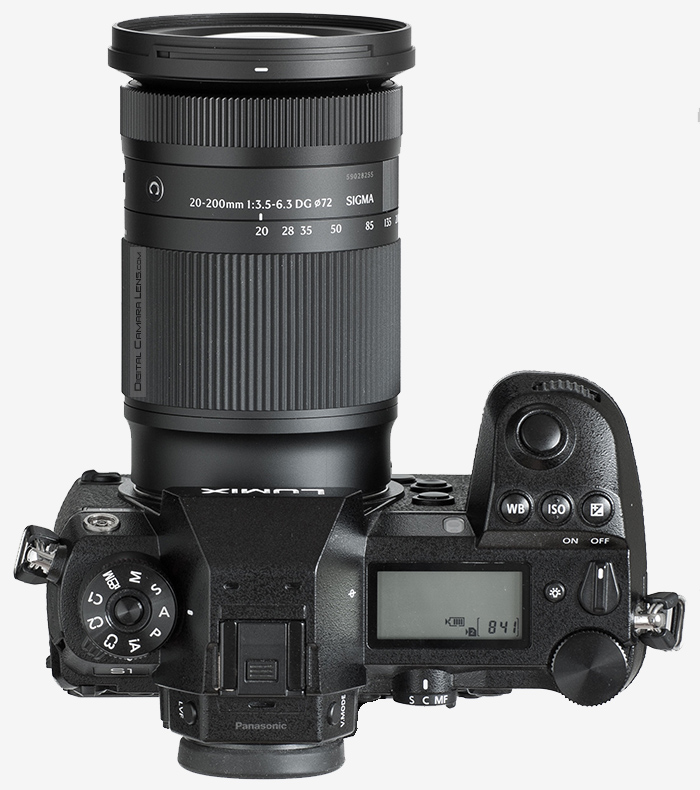

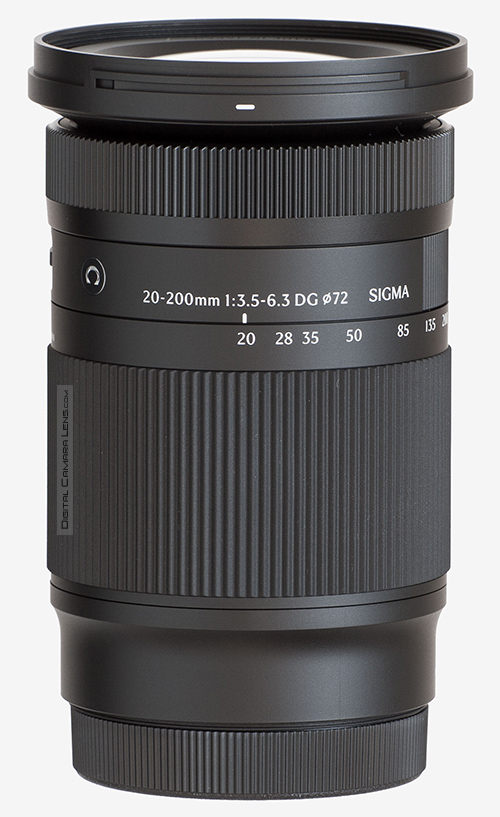

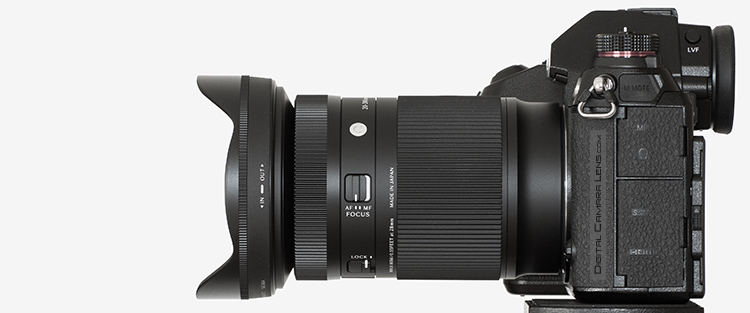

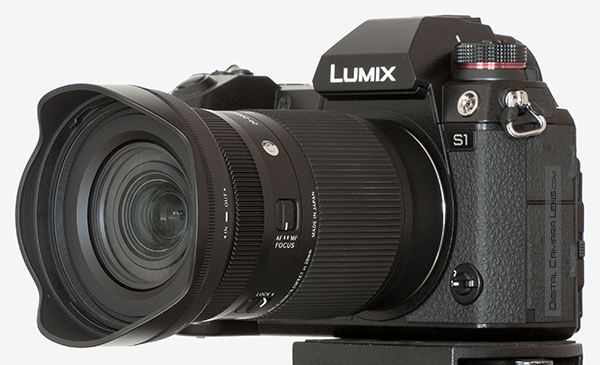

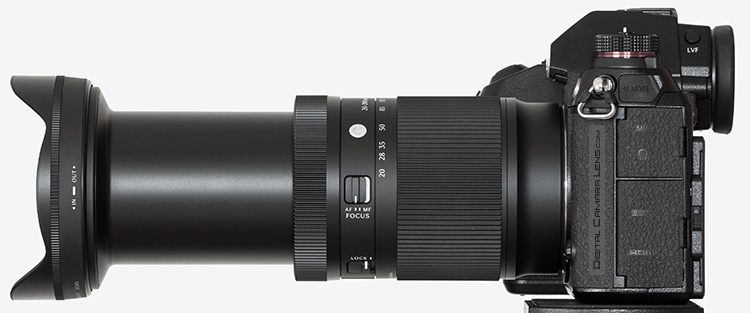

A continuación unas fotografías del zoom, la ficha de los detalles de diseño y operativos y la de c.c.t.t.




En el barrilete tiene el conmutador MF/AF y bloqueo de extensión en los 20 mm..
En esta ocasión el anillo de MF está en la zona más externa. No entiendo el cambio de criterio de ponerlo delante o cerca de la bayoneta cuando actualmente es un deslizador eléctrico.

La extensión y compresión del zoom tiene un movimiento duro en condición de muy poco uso. El vacío que genera en el interior, cuando la junta está nueva, más una helicoidal corta pasan factura.


Características Constructivas y Acabados - Inspección Exterior

 Anunciado - Inicio comercialización:  9 de Sept. de 2.025 - 19 de Sept. de 2.025

 Chasis: metal-plástico

 Exterior: plástico termoestable.

 Bayoneta: aluminio anodizado, acabado excelente.

 Zoom: por giro de anillo con desplazamiento externo.
- º giro total: 90º
- dureza: duro, sin atascos.

 Elementos telescópicos: uno de extensión única y lineal. Buen ajuste.

 Aislamiento externo: con junta de caucho tórica, sin túnel interno de desplazamiento de pupila.

 Anillo Zoom: revestido de caucho estriado. Dureza y tacto correctos.

 Anillo enfoque manual: de tipo eléctrico. Ajustes laterales y longitudinales correctos. Horquillado de enfoque amplio en angular y estrecho en tele.

Tipo de enfoque: interno por grupo delantero, el elemento frontal no rota.

 Parasol: de pétalos.

 Ventana de distancia: No tiene. Los mts. orientativos se visualizan por máquina.

 Estabilización: No.

 Bloqueo de extensión: Si, en los 20 mm.

 Unidad probada: nuevo.


CARACTERÍSTICAS TÉCNICAS (Fabricante)

Descripción

 Valor
Círculo de Imagen 35 mm.
Peso  550 gr.
Dimensiones L = 117,5 mm.
Ø = 77,2 mm.
Tamaño del Filtro  72 mm.
Construcción   18 Elementos
  14 Grupos
Láminas en el diafragma  9 circ.
Ángulo de visión Horizontal en 35 mm. 94,5º - 12,3º
Aberturas Max. = 3,5-6,3
Mín. = 22-40
Distancia Mínima de Enfoque    16,5 cm.
Magnificación Máxima 1:2
 entre 28 y 85 mm.
Accesorios Parasol y bolsa textil
Mont. Disp. : Sony FE y L Mount

- Definición en exterior.                                                                                                    Detalles en Metodología ►
20 mm. a f 1:8 35 mm. a f 1:8
50 mm. a f 1:8 70 mm. a f 1:8
130 mm. a f 1:8 200 mm. a f 1:8


Distancia: 25 m. para 20 y 35 mm., 35 m. para 50 mm. y 70 m. para 70, 130 y 200 mm.

 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Lumix DC S1 - 1.00]
Medición: Evaluativa. | Procesado de .JPG: con A.C.R. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 50, Radio 0,5, Detalle 25. Corrección geométrica aplicada por preset.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 24 Mpx. - Espacio en disco: 4 MB


- Definición en estudio.                                                                                                     Detalles en Metodología ►
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

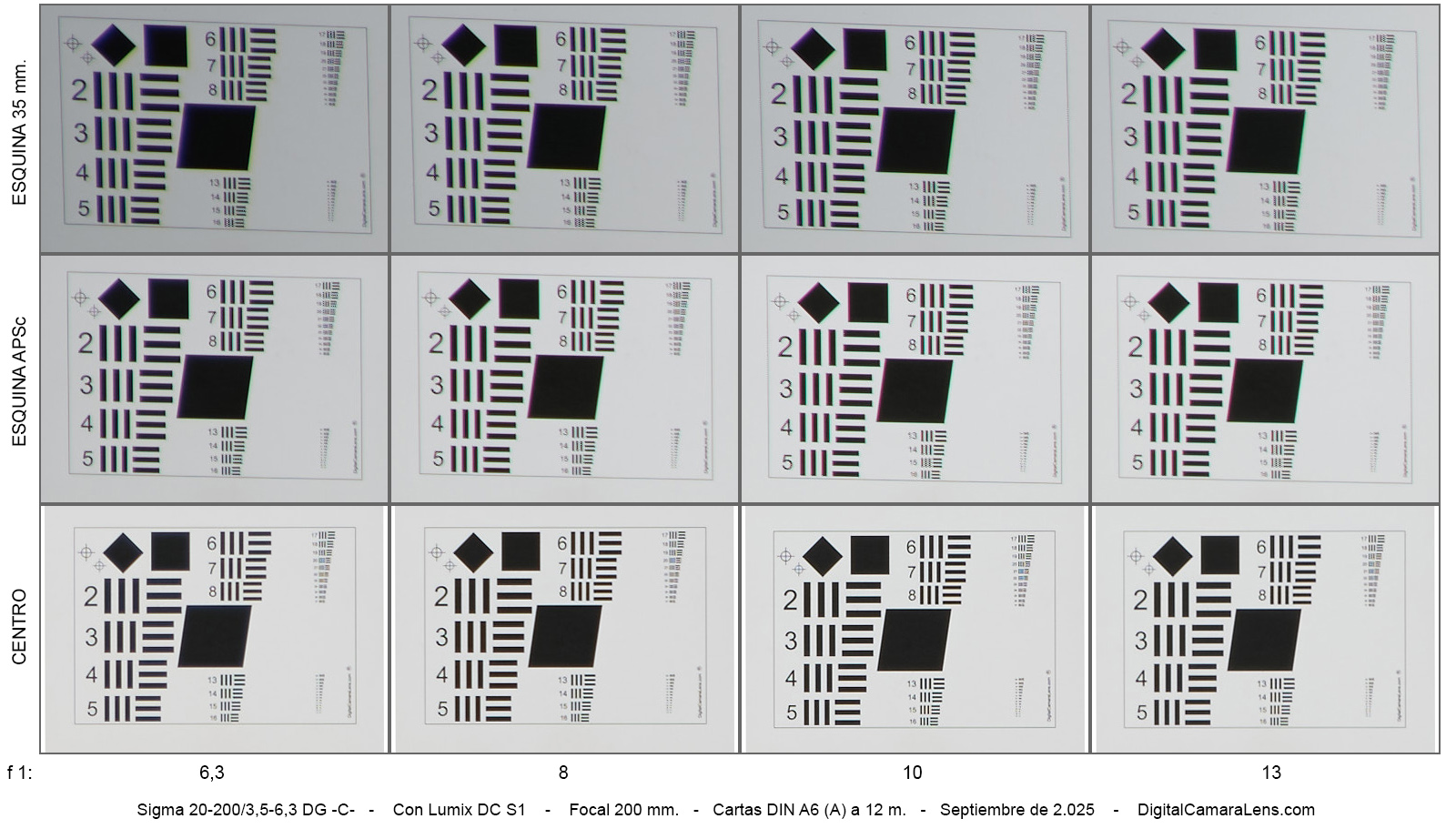

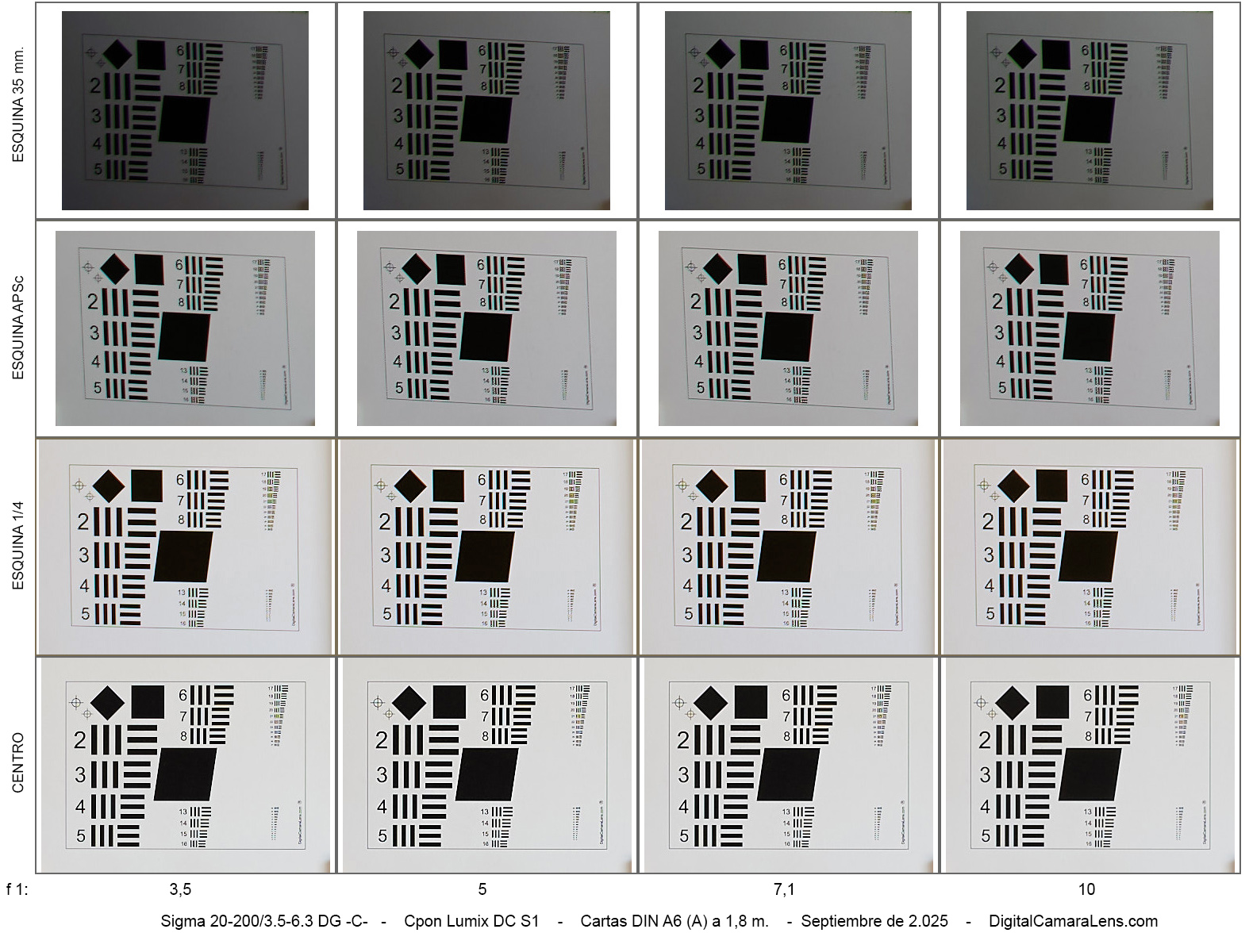

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica




20 mm.

 * 20 mm.

200 mm.



f 1:/

3,5 - 5 - 7,1 - 10

3,5 - 5 - 7,1 - 10

6,3 - 8 - 10 - 13

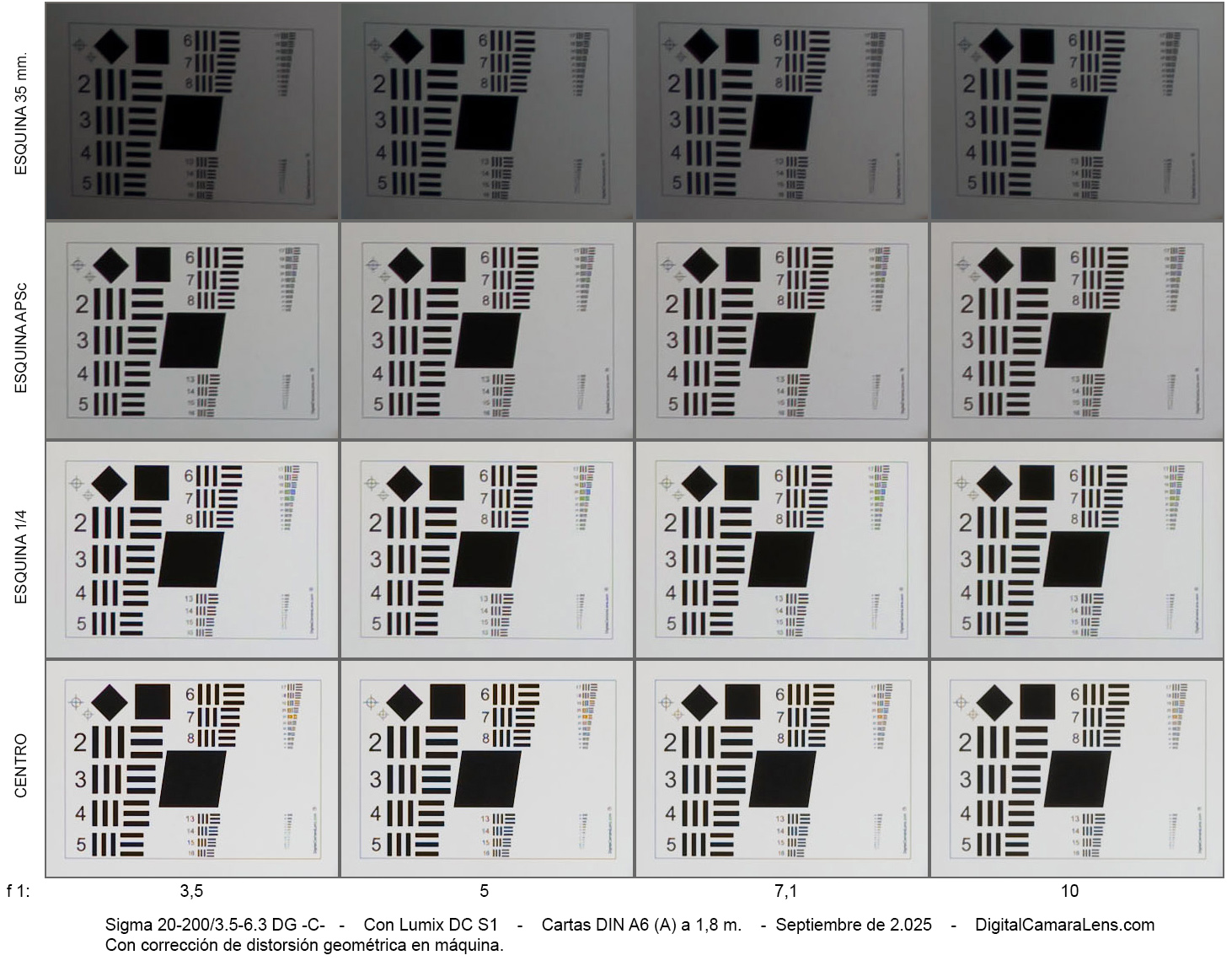

* Mosaico hecho con los archivos de la corrección automática de cámara.

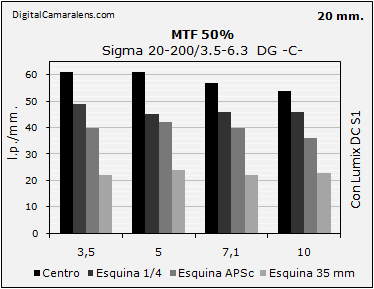

Resolución en estudio MTF50% (Valor óptimo teórico 56 l.p./mm.)                             Detalles en Metodología ►

Diafragmas

f 1:

 3,5 5 7,1 10
Centro



 61 61 57 54
Esquina 1/4   49 45 46 46
Esquina APSc   40 42 40 36
Esquina 35 mm   22 24 22 23

Diafragmas

f 1:

 4,7 7,1 10 14
Centro



 53 52 48 40
Esquina 1/4   50 51 47 40
Esquina APSc   44 45 43 37
Esquina 35 mm   26 35 36 31

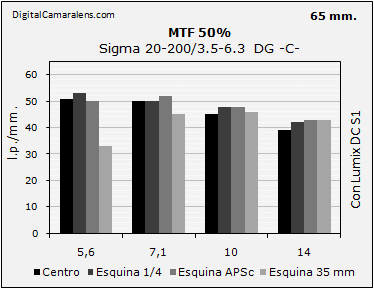

Diafragmas

f 1:

 5,6 7,1 10 14
Centro



 51 50 45 39
Esquina 1/4   53 50 48 42
Esquina APSc   50 52 48 43
Esquina 35 mm   33 45 46 43

Diafragmas

f 1:

 6,2 7,1 9 11
Centro



 53 52 51 47
Esquina APSc   47 49 49 44
Esquina 35 mm   40 41 40 40

Diafragmas

f 1:

 6,2 7,1 9 11
Centro



 37 41 48 43
Esquina APSc   36 31 36 33
Esquina 35 mm   35 32 33 29

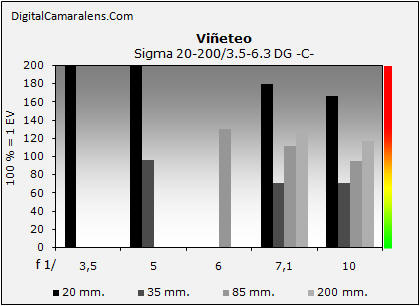

- Viñeteo.                                                                                                                              Detalles en Metodología ►



Diafragmas

f 1:

 3,5 4,7-5 5,6-7,1 10
20 mm.

%

 237 210 180 166
35 mm. % - 96 71 71
85 mm. % - 130 111 95
 200 mm. % - - 130 117
Tipo de viñeteo: radial
100% Sat. = 1 Ev


- Distorsión geométrica.                                                                                                   Detalles en Metodología ►
Focal

Dist.

 % Inversión
20 mm. 2 m. -6,14 Muy apreciable
35 mm. 4 m. +1,14 -
85 mm. 9 m. +2,27 -
135 mm. 12 m. +2,96 -
200 mm. 16 m. +2,50 -

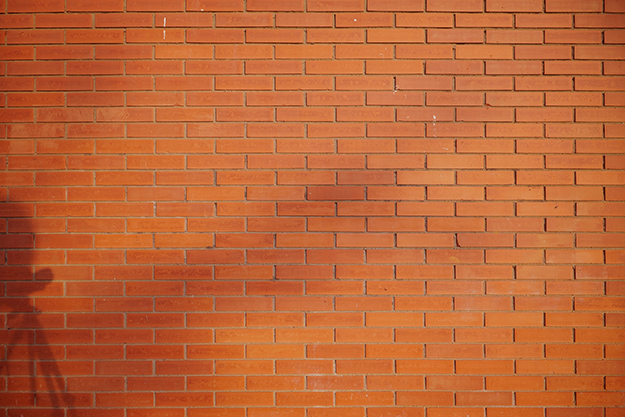

Probeta de 20 mm.



Probeta de 20 mm. con corrección automática de máquina y la consiguiente pérdida de focal nativa. Hay que resaltar que la corrección es muy buena ya que respeta el último tramo y no lo pone positivo.
En cuanto a la pérdida de nitidez en estas correcciones habría que ir máquina por máquina con su correspondiente firmware.

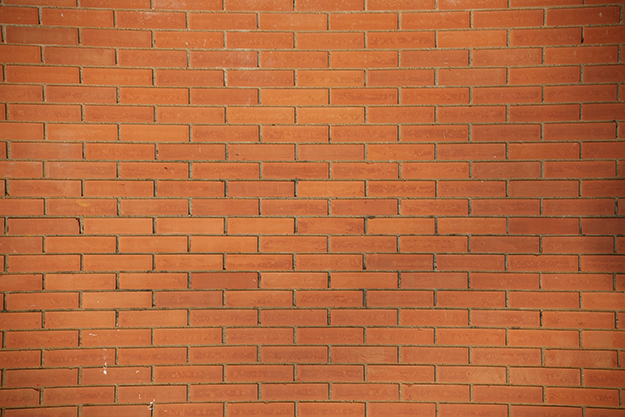

Probeta de 135 mm.
- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología ►

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:

 3,5 5 6,3-7,1 8-10 13

20 mm.

%

 0,19 0,11 0,14 0,22 -

Amplitud

    a  a m m
200 mm. % - - 0,25 0,19-0,11 0,07
Amplitud       a a-m m

                         Índices de referencia:
                                 ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                         a: amplia |  m: media  |  r: reducida

- Enfoque y Fotometría.                                                                  Detalles en Metodología ►

Focal

De d.m.e. a infinito

 De infinito a d.m.e.
20 mm. f 1:8 0,6 s. 0,6 s.
85 mm. f 1:8 0,6 s. 0,6 s.
200 mm. f 1:8 0,8 s. 0,6 s.
Valores en segundos.

Consistencia: correcto.
Precisión: correcto.
Micro-ajustes necesarios: cero

 * ver detalles operativos.


- Apartado macro.
Uno de las prestaciones interesantes de este zoom es la  distancia mínima de enfoque que permite hacer aproximaciones típicas de óptimas macro. No obstante las muestras obtenidas en su máxima amplificación no tienen una calidad razonable en esquinas medias y extremas, pero para tamaños de 1.800 x es suficiente. Para tipos de foto con esquinas desenfocadas la nitidez central es notable. En la galería os podéis descargar algunas.


- Resistencia al sol frontal (Flare)
Razonable en angular y mejorable en focales largas (85 mm.). Las habituales si queremos hacer un retrato a contraluz.


- Evaluación.
 La evaluación general que se puede hacer de este zoom entra de lleno en la habitual del segmento de los todo-terrenos asequibles por lo que a nivel óptico es de mejorable y a nivel general razonable. Valorando lo último con los presets de corrección y maquillaje aplicados.

Como ya comentaba anteriormente, a nivel de uso, el peso y volumen reducidos más esos 20 mm. de angular lo hacen muy atractivo como todoterreno "total". La parte menos agradable es la extensión del zoom y la mejor es la reactividad del enfoque que se ha mostrado muy rápido y fiable con la máquina de prueba.

Respecto a la óptica a continuación se hace un pequeño resumen de los apartados vistos.

A favor :
- Nitidez razonable con la evolución habitual centro-esquina de estos zooms.
- Angular extremo muy interesante y por ahora único en este tipo de zooms. En viajes urbanos siempre hace falta más angular que 100 mm. más de tele.
- Enfoque muy rápido y consistente.
- Capacidad de enfoque cercano excelente.

Mejorable:
- Elevada distorsión en los 20 mm., era de esperar, pero en la zona tele no sube a niveles alarmantes.
- Viñeteo muy alto en angular.
- Mecánica de extensión-contracción del zoom.
- Pérdida de contraste a contraluz en focales largas, en angular es razonable los "flares" que presenta.

Y ahora la galería de muestras de campo, el apartado que seguramente os hacen olvidar algunos aspectos ópticos y suben más la opinión de todos los modelos.


Galería estándar reducida en presentación.
Con Lumix DC S1
Veintisiete muestras representativas del rendimiento de campo.
Archivos grabados:.raw |  Procesado con ACR CS6 donde se ajusta:
WB, exposición y foco en [Cantidad 45, Radio 0,6 y Detalle 25] + perfil de corrección geométrica.
Algunas (anotadas) con Capture One 23 Pro donde solo se ajusta:
WB, exposición y foco en [Cantidad 150, Radio 0,5 y Detalle 1] + perfil de corrección geométrica.
Enfoque en el centro si no se marca otro.
Tamaño: 24 Mpx. y +/- 5 MB de espació en disco, menos las de distorsión y reflejos que son a 1.800 px. x 1.200
La miniatura es el link de descarga de la foto completa.


He intentado hacer las fotos habituales que se hacen en un viaje, más otras que nos permite hacer este zoom como son aproximaciones y macro 1:2. Otras son repetitivas de un recorrido que hago con este tipo de zoom. Hay varias series hechas a distintas focales desde la misma posición, la secuencia se marca con un paréntesis (1), (2), etc..

80 mm. a f 1:7,1 a 20 m. (2) 200 mm. a f 1:7,1 a 20 m. (3)
20 mm. a f 1:7,1 a 20 m. (1) 20 mm. a f 1:9 a 40 m. (1)
50 mm. a f 1:9 a 40 m. (2) 85 mm. a f 1:9 a 40 m. (3)
200 mm. a f 1:9 a 40 m. (4) 20 mm. a f 1:8 a 18 m. (1)
35 mm. a f 1:8 a 18 m. (2) 81 mm. a f 1:8 a 18 m. (3)
85 mm. a f 1:11 y 17 cm.  de dist. [Amp. 1:2] 140 mm. a f 1:6,3 y 4 m.
87 mm. a f 1:7,1 y 70 cm. 87 mm. a f 1:7,1 y 50 cm.
87 mm. a f 1:10 y 50 cm. 87 mm. a f 1:6,1 y 50 cm.
20 mm. a f 1:8 20 mm. a f 1:8
20 mm. a f 1:8 20 mm. a f 1:3,5
90 mm. a f 1:6,1 90 mm. a f 1:8
20 mm. a f 1:8 200 mm. a f 1:8 a 70 m.
20 mm. a f 1:3,5 20 mm. a f 1:5,6 a 45 m.

20 mm. a f 1:8 a 45 m.

PUNTUACIÓN
Descripción Valor (0-10)
Calidad Óptica
Definición  6 (50%)
Aberraciones Cromáticas Laterales 5 (12.5%)
Viñeteo 3,5 (12.5%)
Distorsión Geométrica 4 (12.5%)
Color 8 (12.5%)
Media Óptica 5,56 (60%)
Versatilidad 10 (13%)
Construcción 6 (13%)
Relación Valor/Coste 4 (13%)

Nota Media

5,94
