SIGMA 20/1,4 DG HSM Art
 ________________________________________________________________________________________________________________________



3 de Febrero de 2.016

 Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

Con Nikon D610 _______________________________________________________________________________________________________________________________

- Definición en exterior.                                                                                                    Detalles en Metodología ►
20 mm. a f 1:4 - f 1:5,6 - f 1:8


Distancia: 25 m.

 Fotometría.-
Corrección necesaria procesado del .RAW  [Firmware de Nikon D610 - C 1.01 - L 2.009]
Medición: Matricial. | Procesado de .JPG: con A. DNG. C. - PS CS4.
Todos los ajustes estándar excepto enfoque: Cantidad 60, Radio 0,6, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 24 Mpx. - Espacio en disco:  MB


- Definición en estudio.                                                                                                     Detalles en Metodología ►
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





20 mm.




f 1:/

1,4 - 1,8 - 2,2 - 2,8 - 3,5 - 4,5
5,6 - 7,1 - 9 - 11 - 14

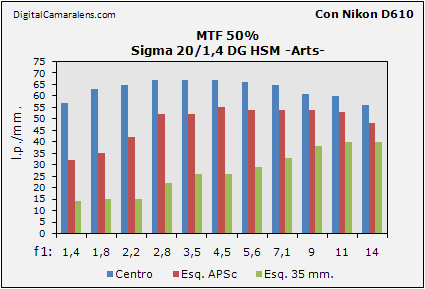

Resolución en estudio MTF50%                                                                                Detalles en Metodología ►
  Valores en l.p./mm.
f 1: 1,4 1,8 2,2 2,8 3,5 4,5 5,6 7,1 9 11 14
Centro 57 63 65 67 67 67 66 65 61 60 56
Esq. APSc 32 35 42 52 52 55 54 54 54 53 48
Esq. 35 mm. 14 15 15 22 26 26 29 33 38 40 40


Comentarios.-
Ligero astigmatismo hasta f 1:4,5. En el centro las ACs longitudinales están muy controladas, prácticamente nulas desde plena abertura.

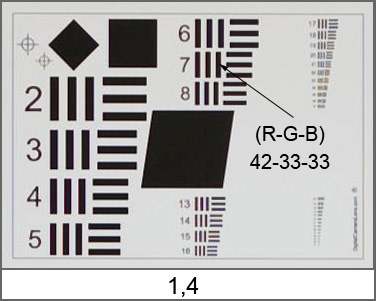

Carta Centro extraída de la secuencia de estudio.

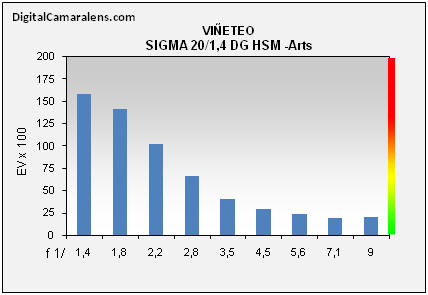

- Viñeteo.                                                                                                                              Detalles en Metodología ►



Diafragmas

f 1:/

 1,4 1,8 2,2 2,8 3,5 4,5 5,6 7,1 9
Valores

%

 158 142 102 66 41 30 23 19 21
Tipo de viñeteo: progresivo en aberturas grandes y radial en pequeñas.
100% Sat. = 1 Ev


- Distorsión geométrica.                                                                                                   Detalles en Metodología ►



Focal

Dist.

 % Inversión
20 mm. 2 m. -1,82 Apreciable

- Aberraciones Cromáticas.                                                                                             Detalles en Metodología ►

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

 1,4 2,2 2,8 3,5 4,5 5,6 7,1 9 11 14

Valores

%

 - - - 0,28 0,16 0,19 0,19 0,14 0,14 0,14

Amplitud

   a a a m m m r r r r

                               Índices de referencia:
                                         ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                               a: amplia |  m: media  |  r: reducida

- Enfoque y Fotometría.                                                                  Detalles en Metodología ►

Focal

De d.m.e. a infinito

 De infinito a d.m.e.
 20 mm. 0,9 s. 0,8 s.
Valores en segundos.

Consistencia: correcto, sin rectificaciones.
Precisión: correcto
Micro-ajustes necesarios: + 15 para 5 m.
El front-focus visto n el cuerpo en que se ha probado ha necesitado una corrección de micro-ajuste de +15 para 5 m. y +10 para 15 m. en adelante, en todo caso siempre es mejor ajustar esta acción con el USB Dock que dispone Sigma.
