SIGMA 18/50/2,8-4,5 DC OS HSM
  _____________________________________________________________________________________________________________________





15 de Sep. de 2.009

 Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

 Con Nikon D300  _________________________________________________________________________________________________________________________________


                                                   DEFINICIÓN EN EXTERIOR                               Detalles en Metodología ▼


18 mm. a f 1:5,6  -  y 1:8.0 24 mm. a f 1:5,6  -  y 1:8.0
35 mm. a f 1:5,6  -  y 1:8.0 50 mm. a f 1:5,6  -  y 1:8.0


Distancia fija: 25 mts.
 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Nikon D300 - 1.1.0]
Medición: Matricial
18 mm. : +0,15 EV  |  24 mm. : +0,00 EV | 35 mm. : +0,15 EV | 50  mm. : +0,15 EV
Procesado de .JPGs.-
Procesador: A.C.R. - Tdos los ajustes estándares excepto enfoque:
Cantidad 65, Radio 0,8 y Detalle 25

 Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original. Tamaño 12,5 Mpx. -  Espacio en disco: de 2,17 a 3,75 MB


                                                                                                                               ______________________________________



DEFINICIÓN EN ESTUDIO

(Para ver las cartas de la focal deseada haz clic en sus aberturas.)                      Detalles en Metodología ►

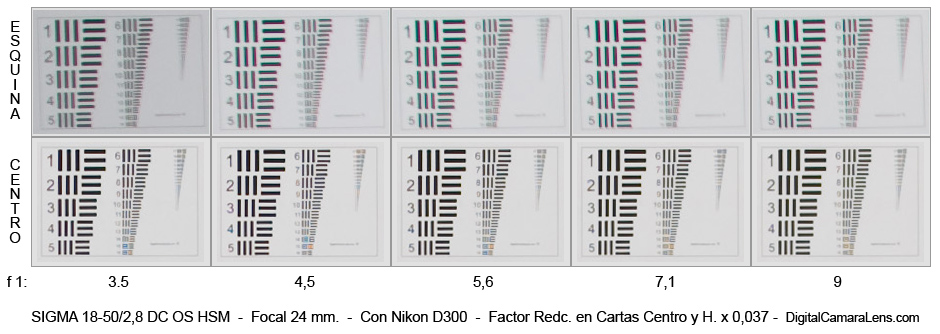

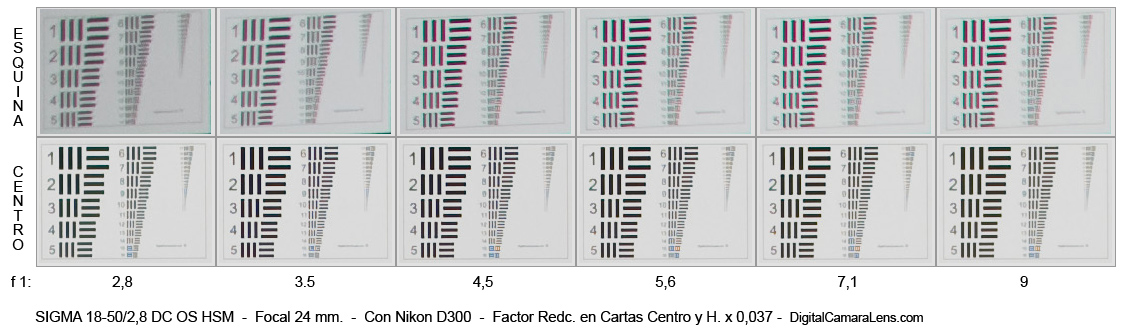

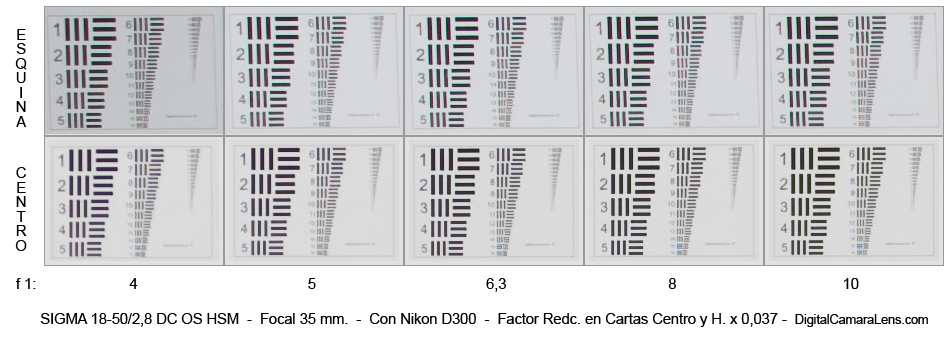

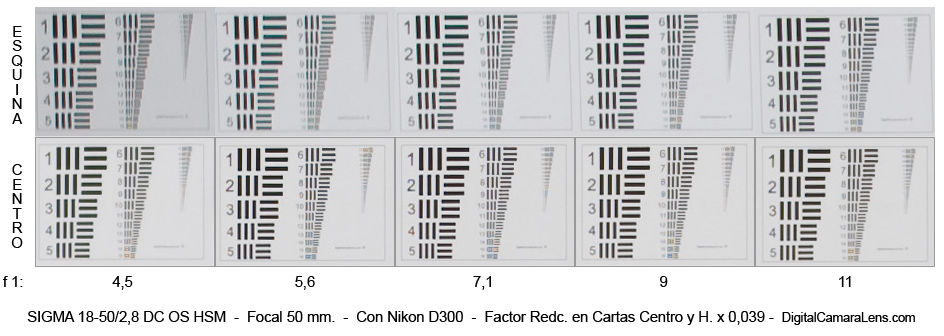

Mosaicos de Cartas de Resolución



Focales



Aberturas f 1:/



Miniatura Genérica



18 mm.

24 mm.

35 mm.

50 mm.



2.8 - 3.5 - 4.5 - 5.6 - 7.1 - 9

3.5 - 4.5 - 5.6 - 7.1 - 9

4.0 - 5.0 - 6.3 - 8.0 - 10

4.5 - 5.6 - 7.1 - 9.0 - 11

RESUMEN DEFINICIÓN EN ESTUDIO



Valoración simplificada de nitidez por focal y abertura.

VALORES APSc

f 1:/

 2.8 3.5 4.5 5.6 7.1 9 11
18 mm. Centro/Esq. . */* */* */* */* */* */*
24 mm. Centro/Esq. . */* */* */* */* */*
35 mm. Centro/Esq. (*) */* */* */* */* */*
50 mm. Centro/Esq. */* */* */* */* */*

Abreviaciones:
 * Excelente | * Correcto | * Mejorable | * Deficiente | * Muy deficiente
(*) Diafragmas cercanos.



18 mm. a f 1:2,8



24 mm. a f 1:3,5



35 mm. a f 1: 4


50 mm. a f 1:4,5


Detalle de la resolución y contraste de las cartas centrales en las aberturas máximas de cada focal.

La bajada de contraste de los 50 mm. es la habitual, sin embargo el ligero contraste inferior de los 35 mm. se debe a una mínima desviación de enfoque que se acusa más en su máxima abertura.

                                                                                                                               ______________________________________

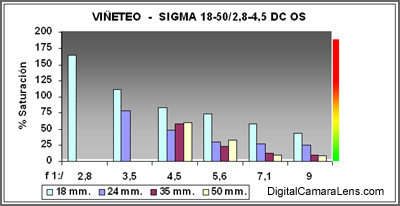

VIÑETEO                                           Detalles en Metodología ►


VALORES APSc

f 1:/

 2,8 3,5 4,5 5,6 7,1 9
18 mm. 165 111 84 74 58 44
24 mm. . .- 78 48 30 28 24
35 mm. . .- .- 57 23 13 10
50 mm. . .- .- 60 33 10 8


                                                                                                                               ______________________________________

DISTORSIÓN GEOMÉTRICA                            Detalles en Metodología ►



VALORES APSc :

Dist.

 % Inversión
16 mm. 2,5 mts. -1,60 Muy baja
24 mm. 2,5 mts. +0,64 Inapreciable
35 mm. 3 mts. +1,28 Inapreciable
50 mm. 5 mts. +0,64 Inapreciable


COMENTARIOS VIÑETEO Y DISTORSIÓN GEOMÉTRICA
16 mm.   -1,60%
50 mm.   +0,64%
_____________________________________

ABERRACIONES CROMÁTICAS                          Detalles en Metodología ►



Valoración simplificada ACs laterales por focal y abertura.

VALORES APSc

f 1:/

 2.8 3.5 4.5 5.6 7.1 9 11
18 mm. . * * * * * * .
24 mm. . .*/* */* */* */* */* .
35 mm. .(*) . */* */* */* */* */*
50 mm. * * * * *

Abreviaciones:
 * Excelente | * Correcto | * Mejorable | * Deficiente | * Muy deficiente
(*) Diafragmas cercanos.




18 mm. a f 1:5,6 Carta Esquina



24 mm. a f 1:5,6 Carta Esquina



18 mm. a f 1:5,6 Muestreo ACs Laterales



24 mm. a f 1:5,6 Muestreo ACs Laterales



35 mm. a f 1:5,6 Muestreo ACs Laterales



50 mm. a f 1:5,6 Muestreo ACs Laterales




Focal mm. AC. Total (*)
18 a 5,6 0,249 %
24 a 5,6 0,214 %
35 a 5,6 0,214 %
50 a 5,6 0,140 %

(*) (R+G+B)



Los dos primeros recortes corresponden a las cartas de esquinas de los mosaicos de resolución. En ellas se aprecian las ACs cromáticas de doble canal más la deformación de los dos tipo de distorsión a la es sometida la esquina (zona izquierda superior).

Dado que este tipo y tamaño de visualización están concebidos para tener una idea global y no unos valores exactos por focal y diafragma, habitualmente vuelvo a cotejar este apartado con unas cartas mayores y rediseñadas en esquinas. Esta vez ajusto la toma con un brillo de 218-218-218 en todas. Hay que recordar que las anteriores van evolucionando con el viñeteo propio del zoom.

En este recorte de carta se puede ver y medir la magnitud de la AC, además de apreciar el cambio de las mismas por cada focal. En este apartado entiendo que no solamente hay que hacer una gráfica y poner unos valores sino que habría que especificar si son de un canal, de dos o de tres y el % de magnitud sobre el radio, no en píxeles.

Ciñéndome al método de un conocido fabricante de ópticas he cogido esas focales y diafragmas y he evaluado el % de cada una sumando en este caso las tres. Todas estas explicaciones viene a colación de que cuando elaboro el cuadro superior resumido, antes reviso todos estos recortes y con la síntesis relleno el citado.
                                                                                                                               ______________________________________

  ENFOQUE                                           Detalles en Metodología ►
En 18 mm.
De d.m.e. a infinito = 1 s.
De infinito a d.m.e. = 0,5 s.
En 50 mm.
De d.m.e. a infinito = 1 s.
De infinito a d.m.e. = 0,8 s.

 Dadas la tipología del zoom y el sistema HSM anunciado no es un zoom lento pero tampoco especialmente rápido. Dadas la focales y el uso habitual pasa el examen de forma correcta. No se han observando rectificaciones de foco y la precisión en todo el rango focal ha sido notable. No ha necesitado hacerle ningún ajuste fino de foco.
