18 mm. a f 1: 5,6 - f 1:8	250 mm. a f 1:7,1 - f 1:9
35 mm. a f 1:5,6 - f 1:8	50 mm. a f 1:5,6 - f 1:8
70 mm. a f 1:6,3 - f 1:9	135 mm. a f 1:6,3 - f 1:9
Distancias: 25 m. para 18, 35 y 50 mm. y 45 m. para 70, 135 y 250 mm. Fotometría.- Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Canon 50D - 1.0.8] Medición: Evaluativa a 18 mm.  +0,15 EV | a 135 y 250 mm. -0,66 EV Procesado de archivos .jpg: con A.C.R. CS4 Todos los ajustes estándar excepto enfoque: Cantidad 65, Radio 0,8 y Detalle 25 Descarga de originales.- Si clicas la abertura de cada focal se descargará el original.  Tamaño 15 Mpx. - Espacio en disco: de 2,5 a 4,5 MB

                                                                                                                               ______________________________________


DEFINICIÓN EN ESTUDIO

(Para ver el mosaico de la focal deseada haz clic en sus aberturas.)                                     Detalles en Metodología ►

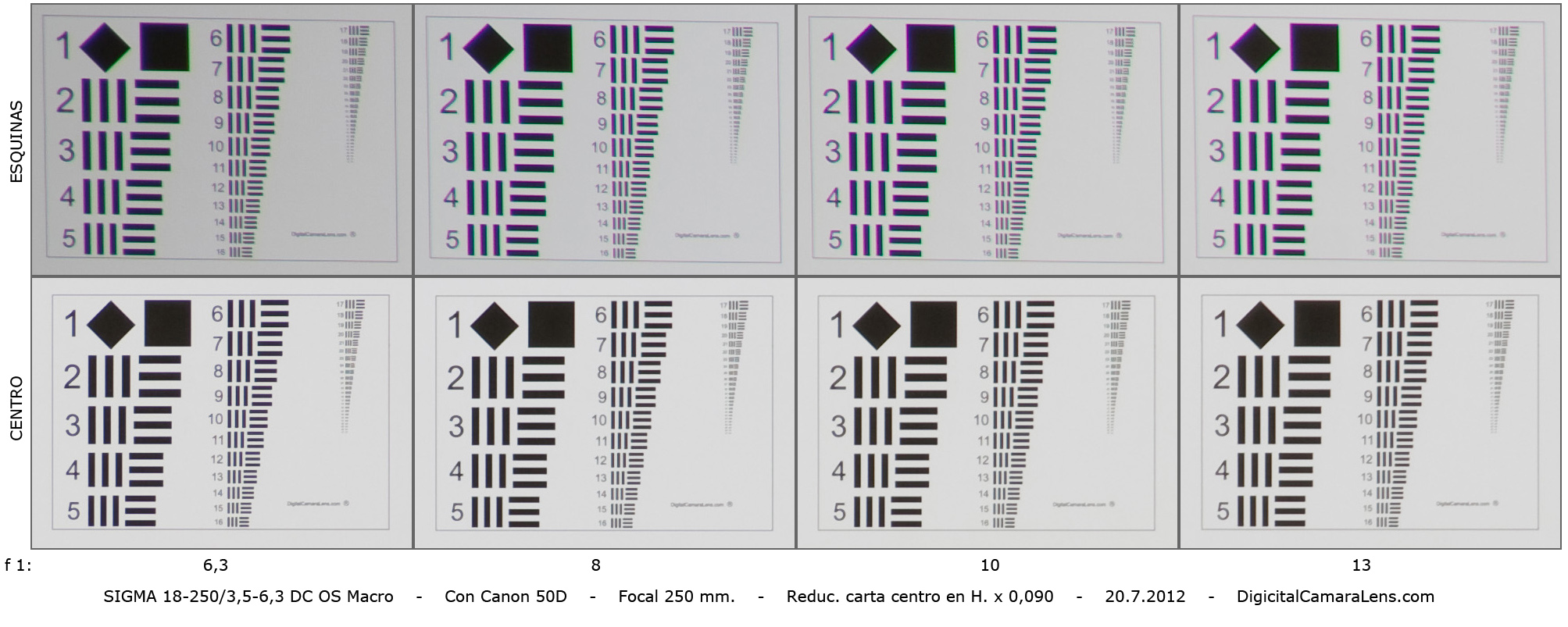

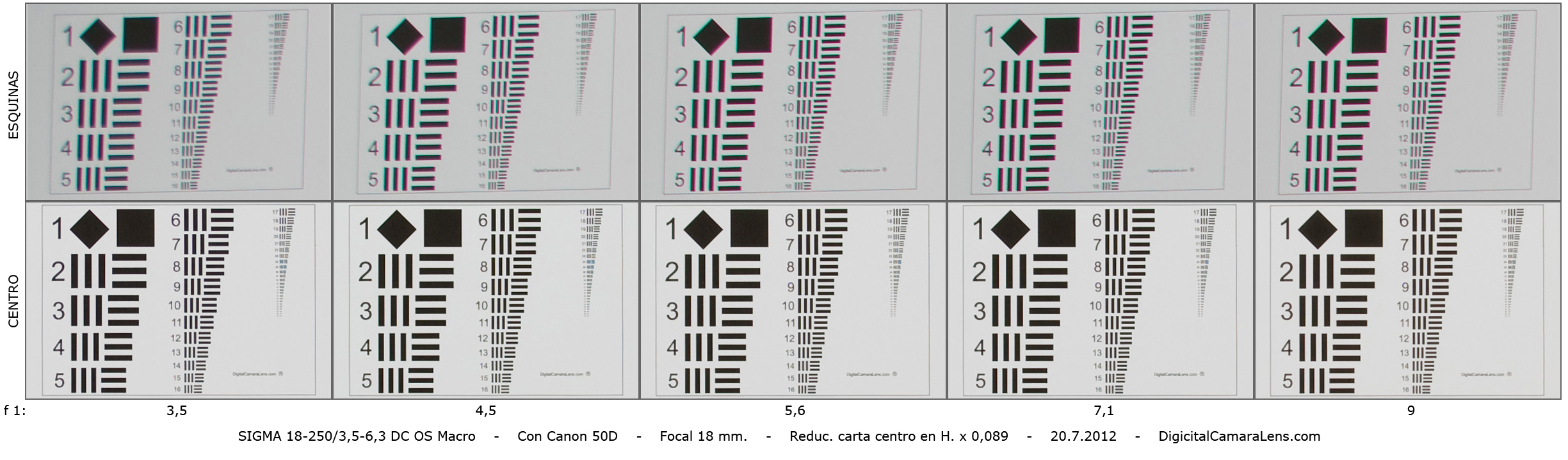

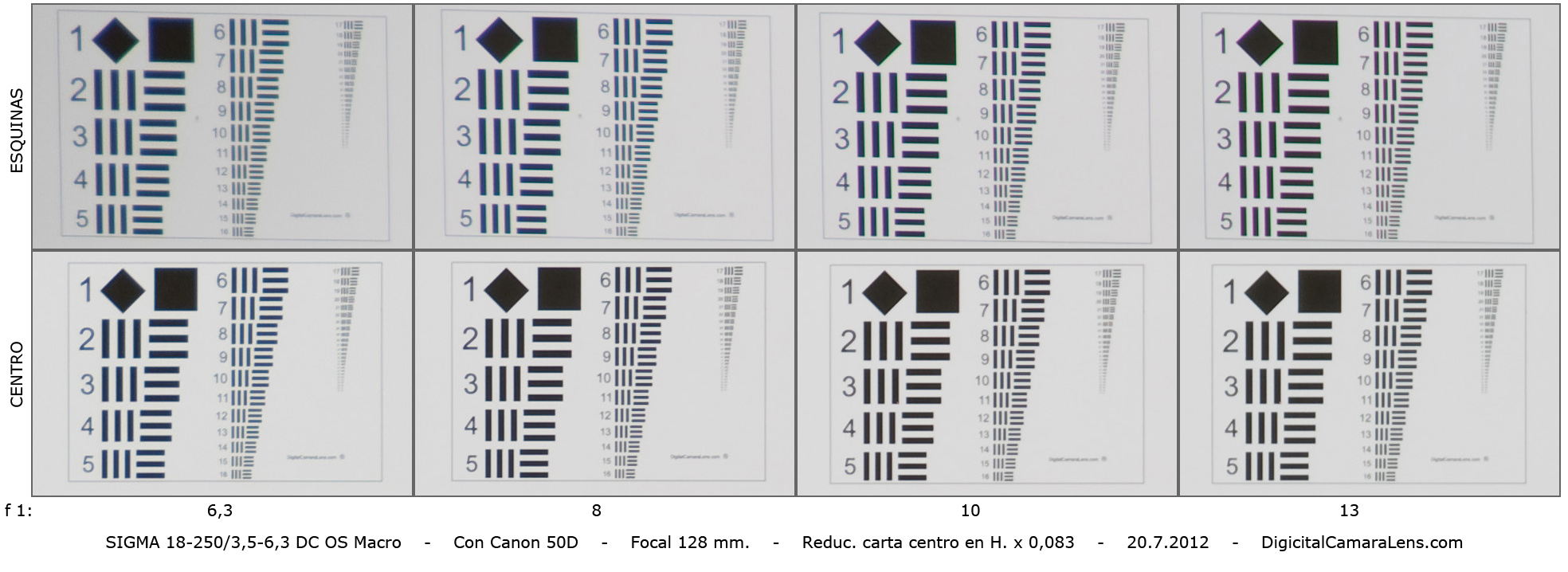

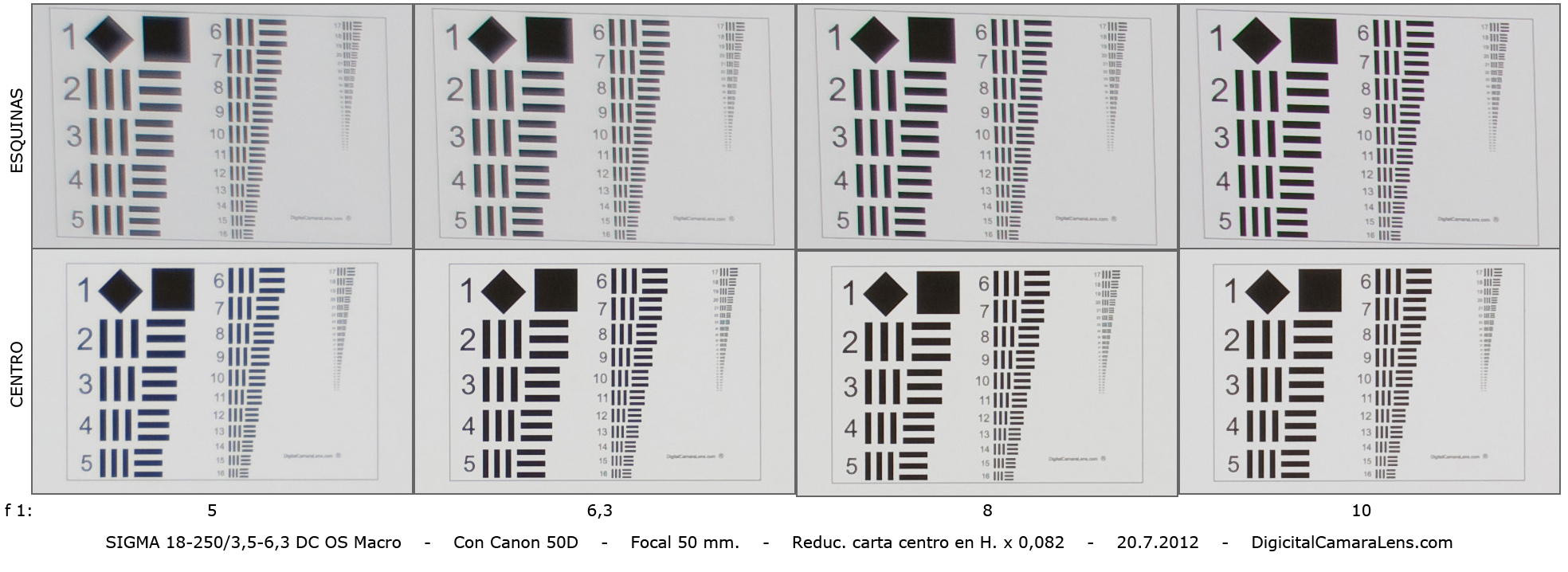

Mosaicos de Cartas de Resolución

Focales

Aberturas f 1:/

Miniatura Genérica

18 mm.

35 mm.

50 mm.

128 mm.

250 mm.

3,5 - 4,5 - 5,6 - 7,1 - 9

4,5 - 5,6 - 7,1 - 9

5 - 6,3 - 8 - 10

6,3 - 8 - 10 - 13

6,3 - 8 - 10 - 13

RESUMEN DEFINICIÓN EN ESTUDIO

                                                                                                                                ______________________________________

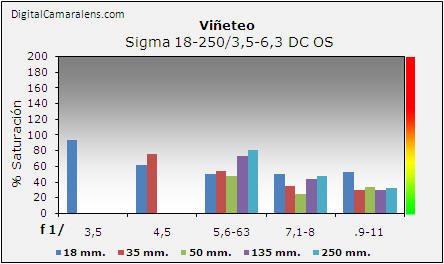

VIÑETEO                                           Detalles en Metodología ►

DISTORSIÓN GEOMÉTRICA                             Detalles en Metodología ►

Muestra gráfica del valor máximo:


ABERRACIONES CROMÁTICAS                          Detalles en Metodología ►

Valoración simplificada ACs laterales por focal y abertura.

Valores de referencia:
 ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente


En este apartado voy a comentar la importancia de observar las secuencias de cartas de estudio, los comentarios de viñeteo, las fotografías de campo del primer apartado así como las muestras de la Galería.

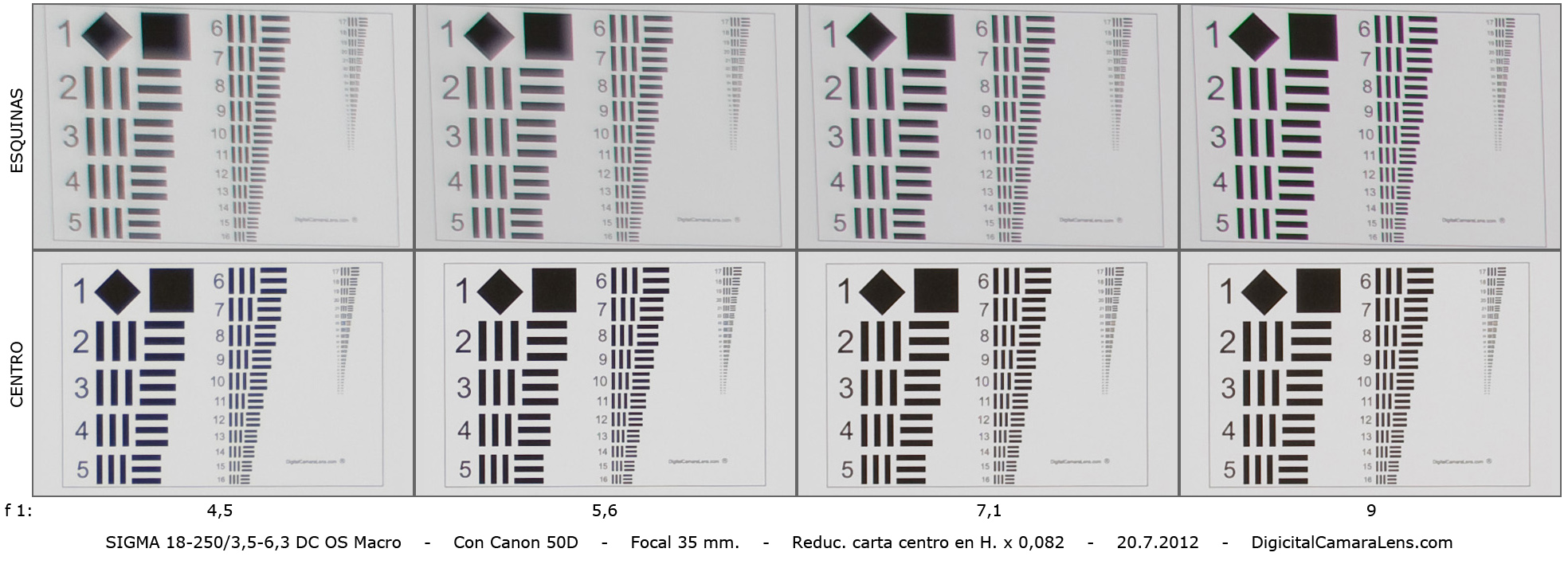

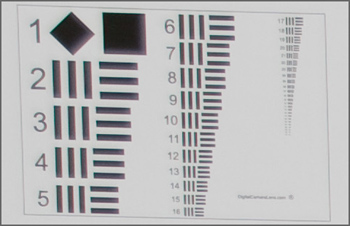

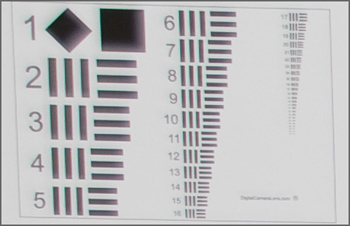

A continuación de este texto podéis ver dos cartas de las esquinas extremas (reescaladas para encajar en pantalla) correspondientes a dos focales, 35 y 50 mm.. Si repasamos la tabla superior veremos que los valores de ACs laterales que arrojan no son muy elevados pero la nitidez que se puede observar es muy mejorable (valoración estudio). El motivo está en que el contraste experimenta una bajada muy acusada que se va corrigiendo con el diafragmado, no alcanzando finalmente unos valores que se puedan considerar correctos. La bajada de contraste obedece, en parte, a una bajada de viñeteo muy acusada. Un viñeteo más elevado nos hubiera "maquillado" este menor contraste. En todo caso esta prestación podemos modificarla siempre a la hora de revelar el .RAW.

- Como entender lo que vemos en estas cartas.
Las muestras para calcular los valores de viñeteo se extraen siempre de la zona más alejada del centro, es decir al final del ángulo del archivo. Desde esa zona hasta el mismo centro el viñeteo va evolucionando a la baja con una progresión por focal y producto casi siempre dispar. En el caso que nos ocupa la bajada de viñeteo tiene un inicio muy temprano y contundente llegando, en el caso de los 35 mm., a quedar reducida a cero. En apenas 1/8 del circulo de imagen hemos pasado de un viñeteo de 0,54 EV a otro de 0,05 EV. En cada focal la progresión es distinta de forma que podemos ver como los 35 mm. que han arrojado un viñeteo nominal superior en la carta aparece uno inferior.



ENFOQUE                                            Detalles en Metodología ►
