SIGMA 12-24/4 DG HSM -Art-
 ______________________________________________________________________________________________________________________



11 de Agosto de 2.017

 Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

Con Canon 5D MkII________________________________________________________________________________________________________________________

- Definición en exterior.                                                                                                     Detalles en Metodología ►

12 mm. a f 1:5,6  -  f 1:8 16 mm. a f 1:5,6  -  f 1:8
20 mm. a f 1:5,6  -  f 1:8 24 mm. a f 1:5,6  -  f 1:8


Distancia: 25 m.

 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Canon 5D MkII - 2.0.7] | Medición: Evaluativa.
Procesado de .JPG: con A.C.R. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 50, Radio 0,6, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 21 Mpx. - Espacio en disco: de 5 a 7 MB



- Definición en estudio.

Para ver el mosaico de la focal deseada haz clic en sus aberturas.                   Detalles en Metodología ►

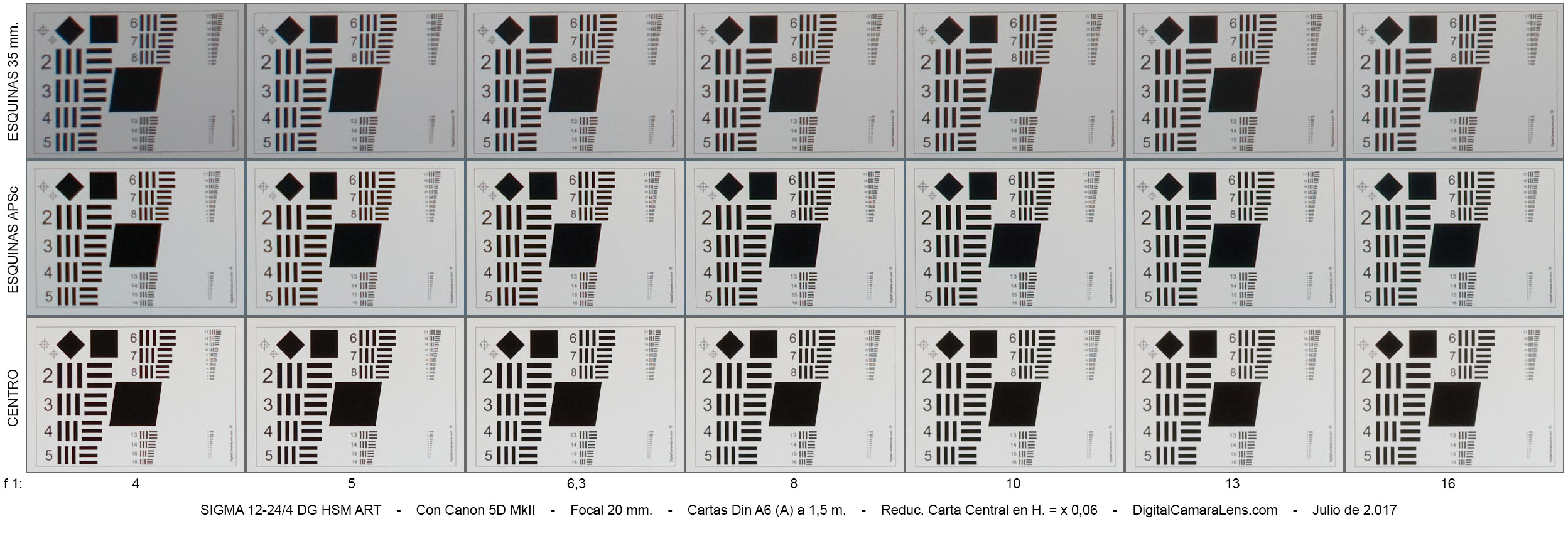

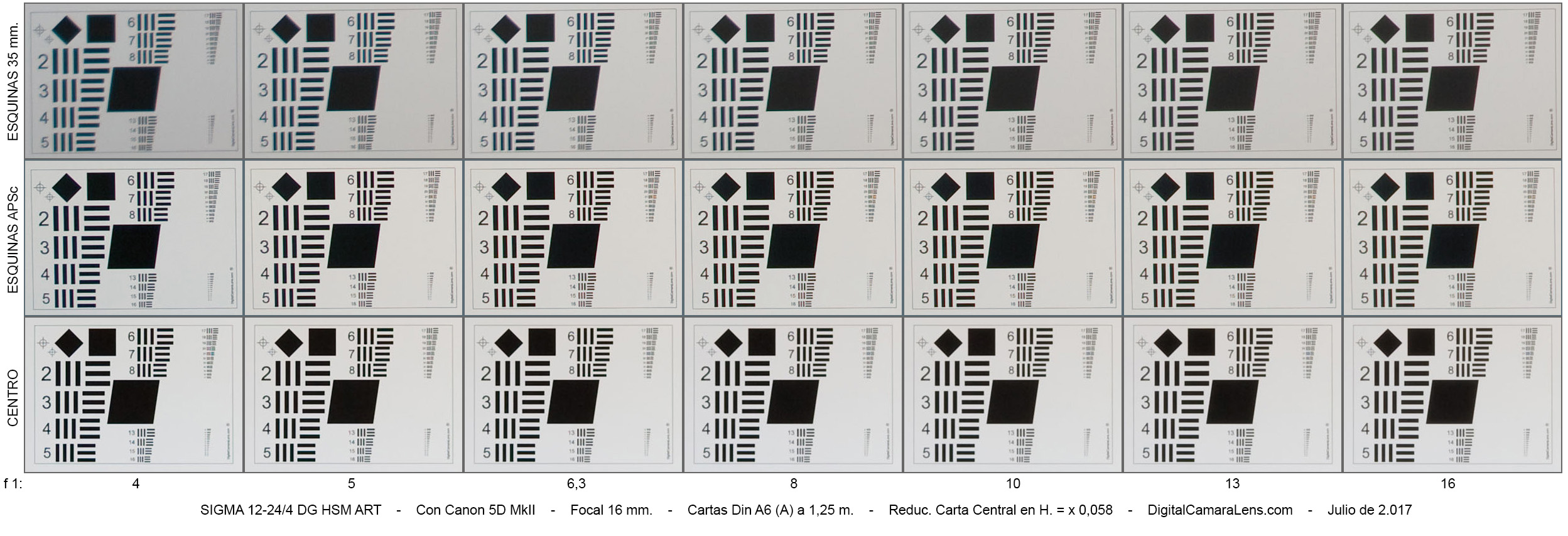

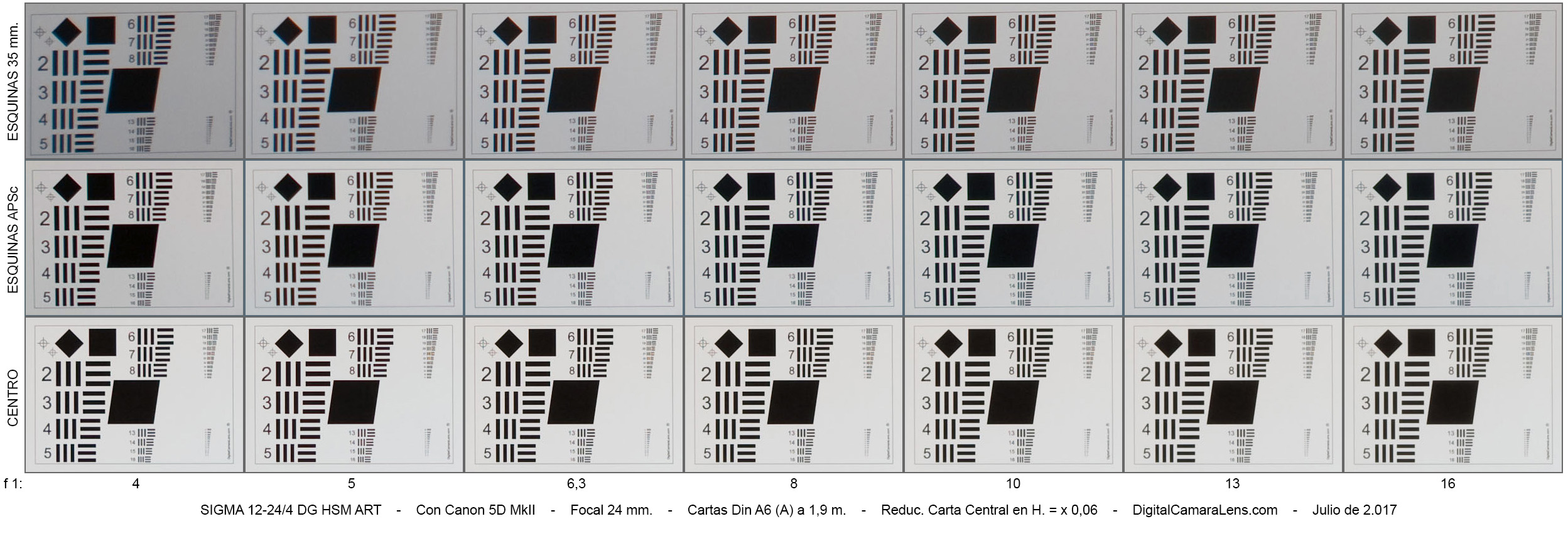

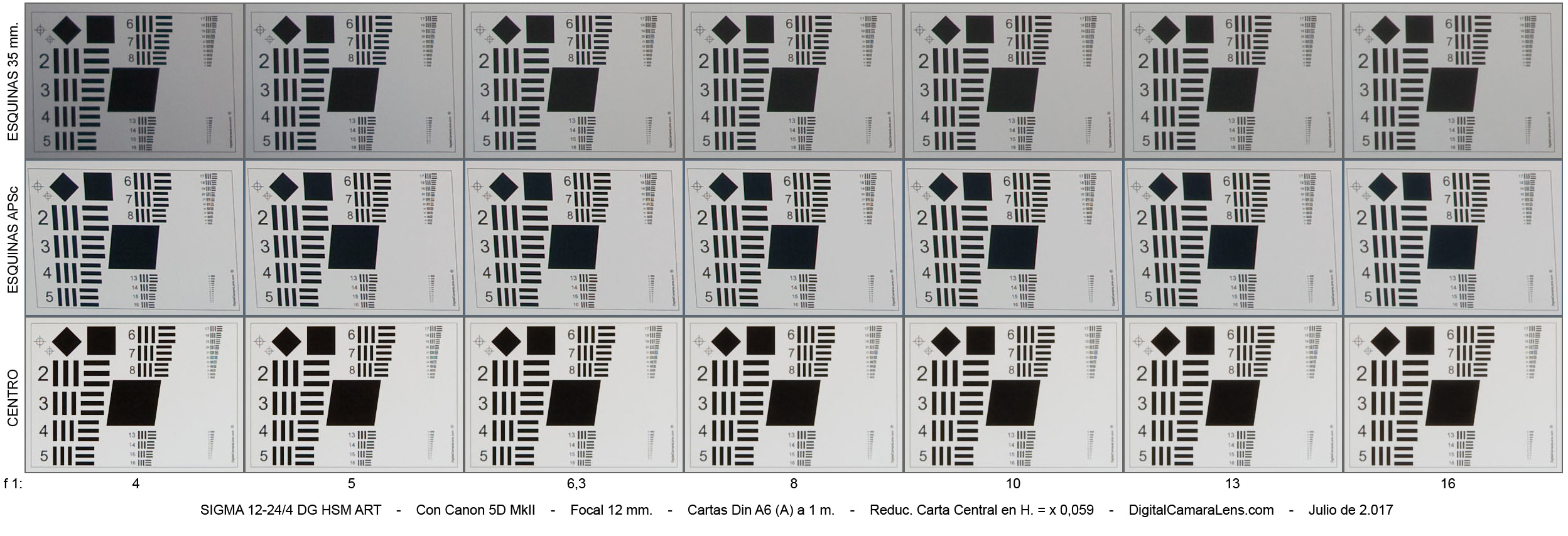

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





12 mm.

16 mm.

20 mm.

24 mm.



f 1:/

4 - 5 - 6,3 - 8 - 10 - 13 - 16

4 - 5 - 6,3 - 8 - 10 - 13 - 16

4 - 5 - 6,3 - 8 - 10 - 13 - 16

4 - 5 - 6,3 - 8 - 10 - 13 - 16

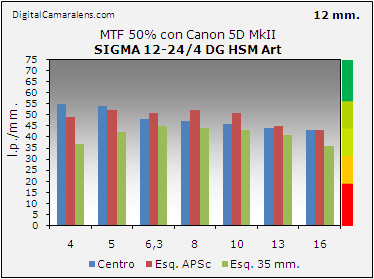

Resolución en estudio MTF50%                                                                                Detalles en Metodología ►



12 mm. 4 5 6,3 8 10 13 16
Centro 55 54 48 47 46 44 43
Esq. APSc 49 52 51 52 51 45 43
Esq. 35 mm. 37 42 45 44 43 41 36

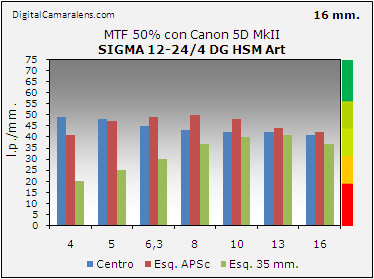

16 mm. 4 5 6,3 8 10 13 16
Centro 49 48 45 43 42 42 41
Esq. APSc 41 47 49 50 48 44 42
Esq. 35 mm. 20 25 30 37 40 41 37

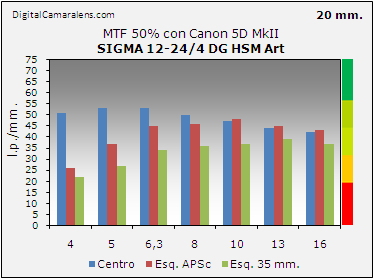

20 mm. 4 5 6,3 8 10 13 16
Centro 51 53 53 50 47 44 42
Esq. APSc 26 37 45 46 48 45 43
Esq. 35 mm. 22 27 34 36 37 39 37
24 mm. 4 5 6,3 8 10 13 16
Centro 45 49 52 50 47 43 41
Esq. APSc 32 33 41 41 39 37 35
Esq. 35 mm. 20 25 37 43 42 41 38


- Viñeteo                                                                                                                                Detalles en Metodología ►




Focales

f 1:/

 4 5 6,3 8 10
12 mm.

%

 137 109 79 56 53
18 mm. % 85 67 55 46 41
24 mm. .% 94 62 50 37 24

Tipo de viñeteo: Radial en 12 mm. y progresivo en 18 y 24 mm.
100% Sat. = 1 Ev

- Distorsión geométrica.                                                                                                    Detalles en Metodología ►

Focales

Dist.

 % Inversión
12 mm. 1,5 m. -1,93 Apreciable
13 mm. 1,5 m. -1,55 Muy ligera
14 mm. 1,5 m. -0,78 -
15 mm. 2 m. 0 -
16 mm. 2 m. +0,40 -
18 mm. 2 m. +0,77 -
20 mm. 2 m. +0,81 -
24 mm. 2,5 m +0,97 -

Muestra gráfica de los 12 mm.

Muestra gráfica de los 24 mm.


Comentarios Distorsión Geométrica.-
Valores contenidos solo enturbiados por la apreciable inversión entre los 12 a 14 mm.


- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología ►



Focales

f 1:/

 4 5 6,3 8 10 13 16
12 mm. % 0,03 0,06 0,03 0 0,03 0 0
Amplitud   r r r r r r r
16 mm. % 0,12 0,09 0,06 0,06 0,06 0 0
Amplitud   a m r r r r r
20 mm. % 0,18 0,15 0,12 0,09 0 0 0
Amplitud   m m r r r r r
24 mm. % 0,30 0,18 0,12 0,09 0,03 0,03 0,03
Amplitud   a a a m r r r

                                      Índices de referencia:
                                                   ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                                      a: amplia |  m: media  |  r: reducida


Comentarios.-
Como podemos ver en la tabla superior la mejor focal es la de 12 mm. y cercanas (13-14), sea por el bajo nivel de aberraciones, amplitud de las mismas como por el contraste. Éllo queda reflejado también en las tablas de valores MT50%.

Recordar que este apartado, y otros, son sensibles de mejorar en máquinas de sistemas que trabajen mejor en la captura, de forma especial en esquinas medias y extremas, no tanto que tengan una mayor resolución.

- Enfoque                                                                                             Detalles en Metodología ►


Focales

De d.m.e. a infinito

 De infinito a d.m.e.
12 mm. 0,9 0,9
24 mm. 0,9 0,9
Valores en segundos.

Consistencia: correcto.
Precisión: correcto
Micro-ajustes necesarios: -5
Dotado con un sistema motor HSM de anillo y con un corto recorrido de la helicoidal, típico de estas focales, este tema pasa la prueba sin sorpresas. Eso sí, no quita la comprobación de ajuste fino de foco ya que la unidad+cuerpo de cámara probado presentaban un back-focus apreciable. Par distancias medias 10-20 m. hubo que hacer un ajuste de -5 en cámara.

Recordar que en todas las ópticas de Sigma de la serie Art, Sports y Contemporary es posible ajustar estos posibles desfases y otras prestaciones mediante el accesorio USB Dock.
