NIKKOR Z 24-70/4 S
 ______________________________________________________________________________________________________________________



21 de Enero de 2.019

 Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

Con Nikon Z7 y Z6_____________________________________________________________________________________________________________________________

- Definición en exterior.                                                                                                     Detalles en Metodología ►

24 mm. a f 1:5,6 - f 1:8 35 mm. a f 1:5,6 - f 1:8
50 mm. a  f 1:5,6 - f 1:8 70 mm. a  f 1:5,6 - f 1:8


Distancia: 25 m. para 24, 35 y 50 mm. y 45 m. para 70 mm.

 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Nikon Z7 - C 1.02]
Medición: Matricial. | Procesado de .JPG: con A. DNG. C. + A. CS6
Todos los ajustes estándar excepto enfoque: Cantidad 45, Radio 0,6, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 45,44 Mpx. - Espacio en disco: de 5 a 9 MB


- Definición en estudio.

Para ver el mosaico de la focal deseada haz clic en sus aberturas.                   Detalles en Metodología ►

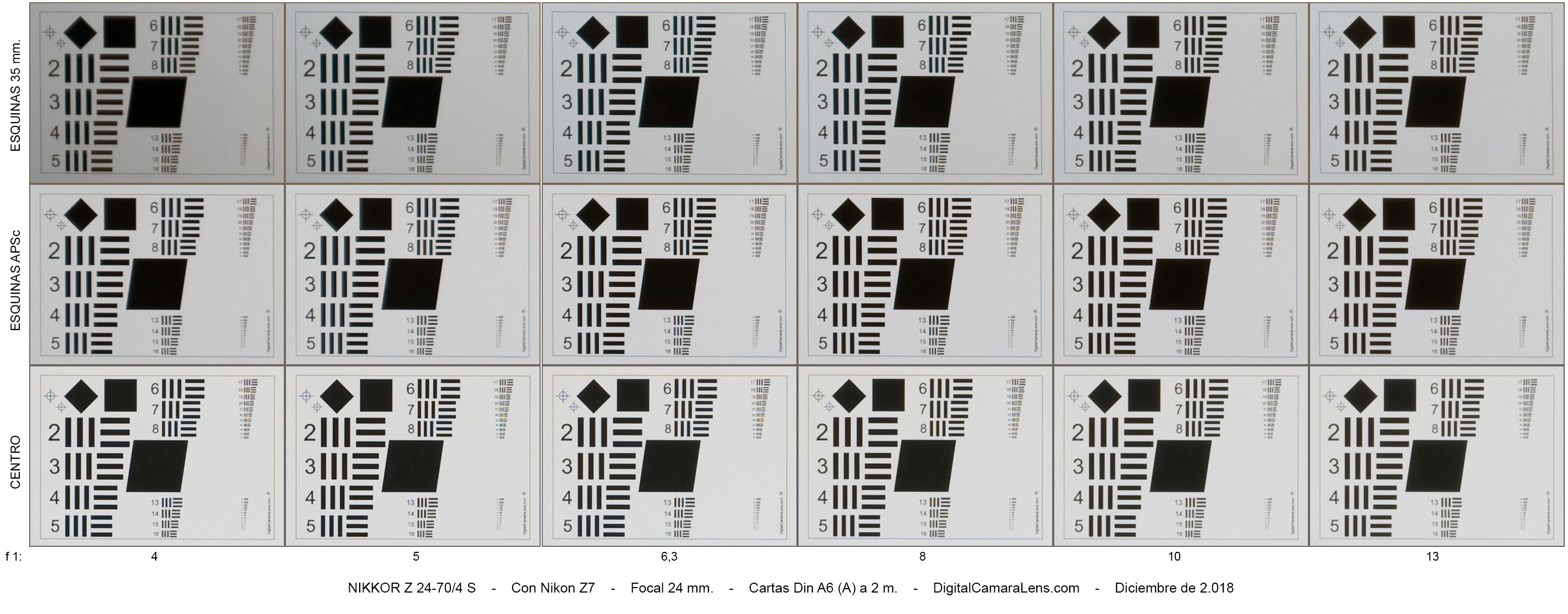

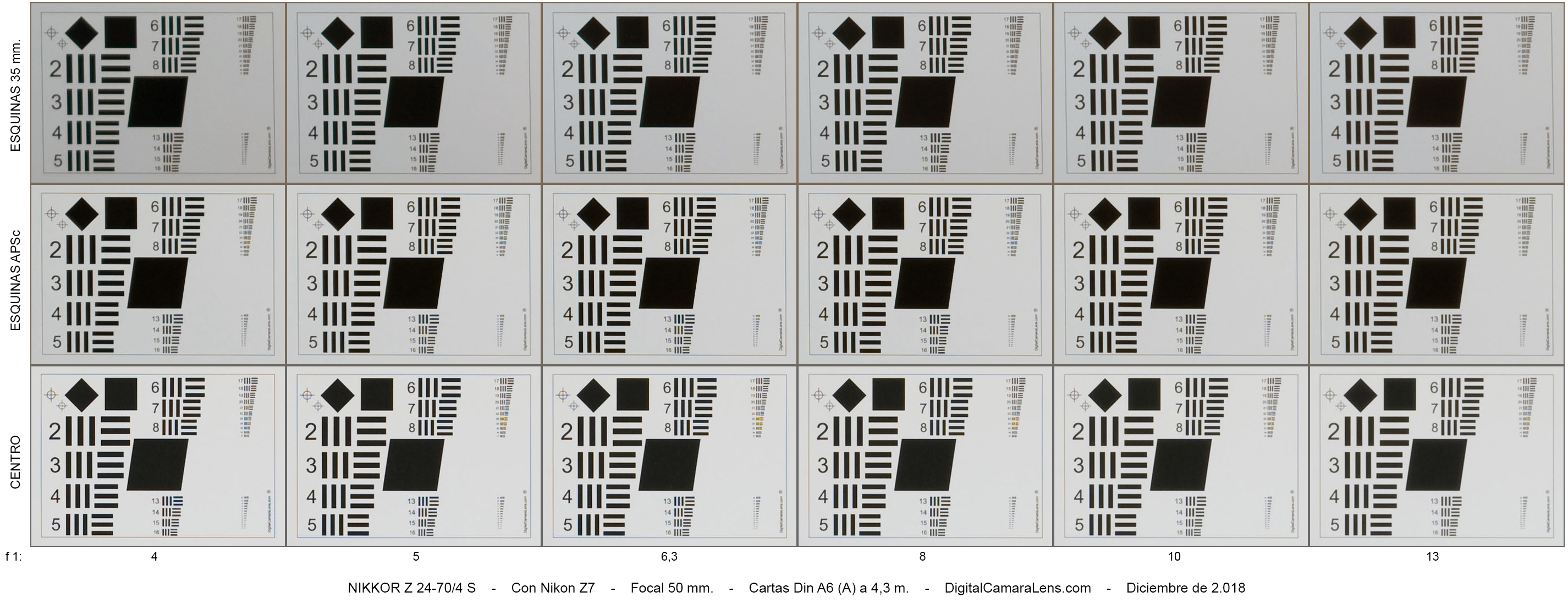

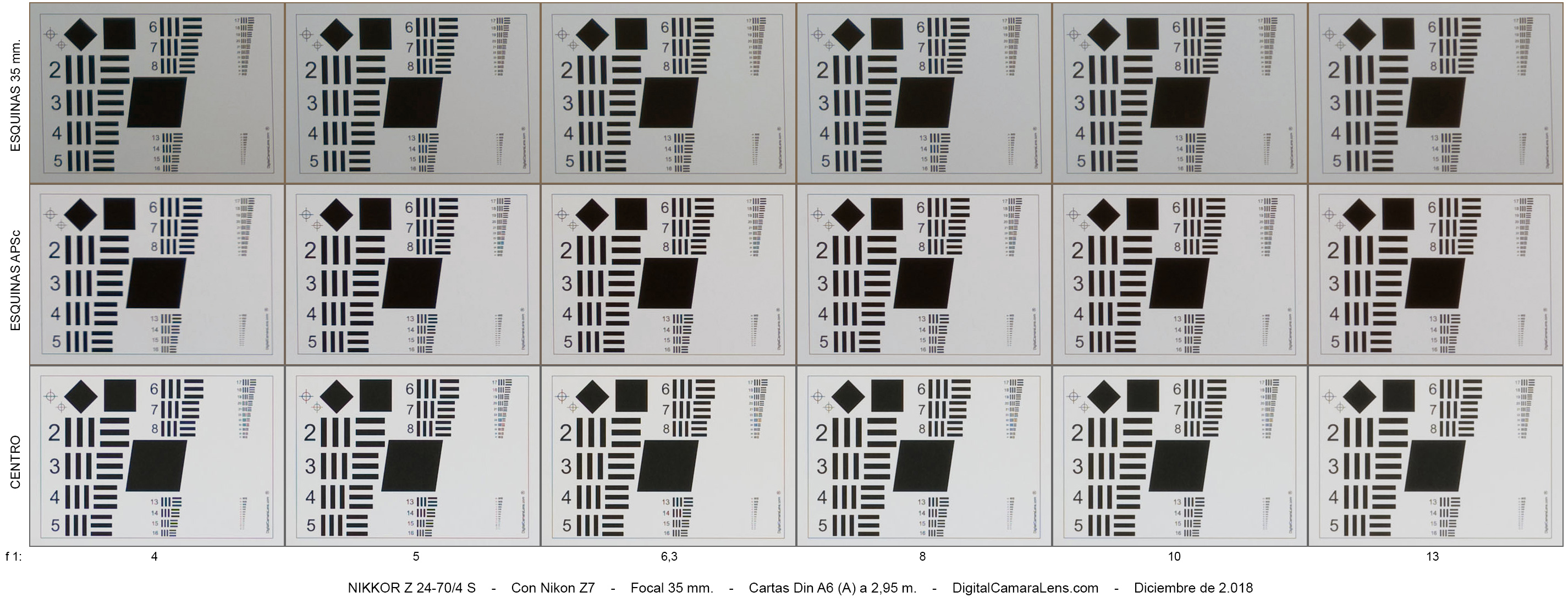

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





24 mm.

35 mm.

50 mm.

70 mm.



f 1:/

4 - 5 - 6,3 - 8 - 10 - 13

4 - 5 - 6,3 - 8 - 10 - 13

4 - 5 - 6,3 - 8 - 10 - 13

4 - 5 - 6,3 - 8 - 10 - 13

Resolución en estudio MTF50%  (Valor óptimo teórico 77 l.p./mm.)                              Detalles en Metodología ►

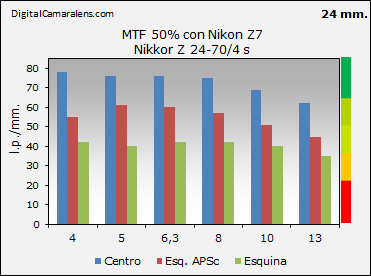

24 mm. 4 5 6,3 8 10 13
Centro 78 76 76 75 69 62
Esq. APSc 55 61 60 57 51 45
Esquina 42 40 42 42 40 35

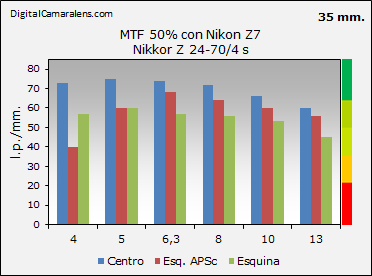

35 mm. 4 5 6,3 8 10 13
Centro 73 75 74 72 66 60
Esq. APSc 40 60 68 64 60 56
Esquina 57 60 57 56 53 45

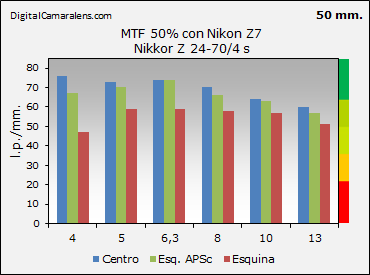

50 mm. 4 5 6,3 8 10 13
Centro 76 73 74 70 64 60
Esq. APSc 67 70 74 66 63 57
Esquina 47 59 59 58 57 51

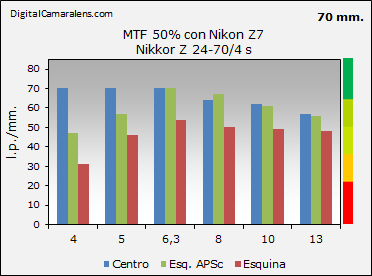

70 mm. 4 5 6,3 8 10 13
Centro 70 70 70 64 62 57
Esq. APSc 47 57 70 67 61 56
Esquina 31 46 54 50 49 48



Comentarios.-
El rendimiento general del zoom, teniendo en cuenta la tipología de producto, es de un notable alto.

El perfil de nitidez para enfoque en plano es de tipo medio pudiendo entrar en la clasificación de zoom de paisaje y/o arquitectura según la evolución de su curvatura de plano focal .


Ampliación a 28 Febrero de 2.019
Coincidiendo con la prueba de la Nikon Z6 volví a hacer las pruebas MTF50% con otra unidad de zoom. La finalidad es constatar la proporcionalidad de la resolución de una cámara con un 24% menos de resolución total y un 27% menos de MTF teórica. Ver en qué zona afecta más o menos la bajada de los valores teniendo en cuenta que en las esquinas extremas el tamaño de los fotosensores de la Nikon Z6, por incidencia, le favorece.

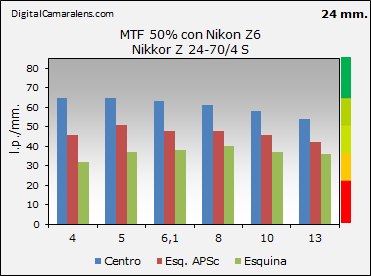

A continuación os pongo las gráficas y datos de la Z6 en paralelo para compararlos. La escala de la Z6, que debería ser máx. 65 l.p./mm., la he puesto a 85 l.p./mm. para hacer tener una mejor visión comparativa, el zoom en su escala sigue arriba, igual que con la Z7.


(Valor óptimo teórico 56 l.p./mm.)

(Valor óptimo teórico 77 l.p./mm.)

24 mm. 4 5 6,1 8 10 13
Centro 65 65 63 61 58 54
Esq. APSc 46 51 48 48 46 42
Esquina 32 37 38 40 37 36
24 mm. 4 5 6,3 8 10 13
Centro 78 76 76 75 69 62
Esq. APSc 55 61 60 57 51 45
Esquina 42 40 42 42 40 35

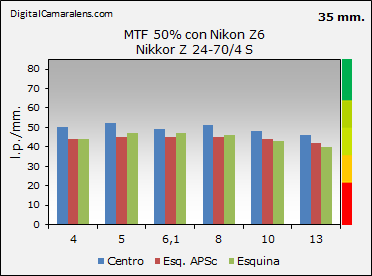

35 mm. 4 5 6,1 8 10 13
Centro 50 52 49 51 48 46
Esq. APSc 44 45 45 45 44 42
Esquina 44 47 47 46 43 40
35 mm. 4 5 6,3 8 10 13
Centro 73 75 74 72 66 60
Esq. APSc 40 60 68 64 60 56
Esquina 57 60 57 56 53 45

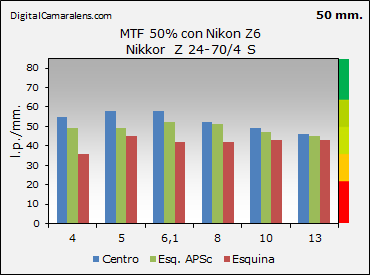

50 mm. 4 5 6,1 8 10 13
Centro 55 58 58 52 49 46
Esq. APSc 49 49 52 51 47 45
Esquina 36 45 42 42 43 43
50 mm. 4 5 6,3 8 10 13
Centro 76 73 74 70 64 60
Esq. APSc 67 70 74 66 63 57
Esquina 47 59 59 58 57 51

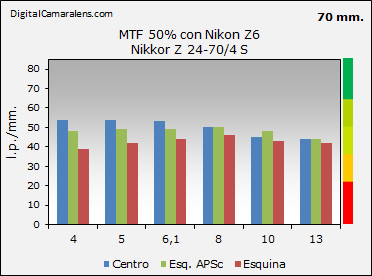

70 mm. 4 5 6,1 8 10 13
Centro 54 54 53 50 45 44
Esq. APSc 48 49 49 50 48 44
Esquina 39 42 44 46 43 42
70 mm. 4 5 6,3 8 10 13
Centro 70 70 70 64 62 57
Esq. APSc 47 57 70 67 61 56
Esquina 31 46 54 50 49 48



- Viñeteo                                                                                                                                Detalles en Metodología ►




Focales

f 1:/

 4 5 6,3 8 10
24 mm.

%

 170 137 105 86 78
35 mm. % 121 107 92 76 60
50 mm. % 124 92 76 59 62
70 mm. .% 191 155 116 82 53

Tipo de viñeteo: radial
100% Sat. = 1 Ev

- Distorsión geométrica.                                                                                                    Detalles en Metodología ►

Focales

Dist.

 % Inversión
24 mm. 2,5 m. -0,39 Muy ligera
28 mm. 3 m. 0 -
35 mm. 3,5 m. 0 -
50 mm. 5 m. 0 -
70 mm.  5 m. +0,25 -


Muestra de 24 mm. a 2,5 m.

Muestra de 70 mm. a 0,3 m. - Magnificación 1:3,33

Comentarios.-
Este apartado está corregido parcialmente en el .RAW por lo que el comportamiento que podemos ver es excelente. Nos olvidamos de las "tremendas contorsiones en el rango 35-65 mm. de negativo a positivo y tenemos una imagen final corregida con el encuadre al 100%, es decir si pérdida de focal por las correcciones.
- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología ►


Focales

f 1:/

 4 5 6,3 8 10 13
24 mm. % 0,06 0 0 0 0 0
Amplitud   m  r  r  r  r  r
35 mm. % 0,06 0,04 0,04 0,04 0,02 0
Amplitud    m  r  r  r  r  r
50 mm. % 0,04 0,04 0,02 0,02 0,02 0
Amplitud    m  r  r  r  r  r
70 mm. % 0,08 0,04 0,02 0,02 0,02 0
Amplitud   m m  r  r  r  r

                                        Índices de referencia:
                                                     ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                                        a: amplia |  m: media  |  r: reducida

Comentarios.-
Este apartado está corregido parcialmente en el .RAW. se aprecia buena evolución en el diafragmado.


- Enfoque                                                                                             Detalles en Metodología ►


Focales

De d.m.e. a infinito

 De infinito a d.m.e.
24 mm. 0,9 0,9
70 mm. 1 1
Valores en segundos.

Consistencia: correcto.
Precisión: correcto
Micro-ajustes necesarios: cero

Gracias a un motor de tipo paso a paso sumamente silencioso se logra un enfoque automático prácticamente sin ruido. El zoom es silencioso, lo mismo que el anillo de control que permite ajustar la apertura del diafragma sin que se oiga ningún sonido.
Los tiempos que invierte van ligados al tipo de enfoque eléctrico y además a las particularidades de detección de fase de las máquinas CSC.
