NIKKOR Z 14-30/4 S
 ______________________________________________________________________________________________________________________



27 de Agosto de 2.019
Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

Con Nikon Z7____________________________________________________________________________________________________________________________________

- Definición en exterior.                                                                                                     Detalles en Metodología ►

14 mm. a f 1:5,6 - f 1:8 20 mm. a f 1:5,6 - f 1:8
24 mm. a f 1:5,6 - f 1:8 30 mm. a f 1:5,6 - f 1:8


Distancia: 25 m.

 Fotometría.-
Corrección necesaria procesado del .RAW  [Firmware de Nikon Z7 - 2.0 ]
Medición: Matricial. | Procesado de .JPG: con A. DNG. C. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 50, Radio 0,6, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 45,4 Mpx. - Espacio en disco:  +/- 15 MB
 * Imágenes con corrección en el .RAW


- Definición en estudio.

Para ver el mosaico de la focal deseada haz clic en sus aberturas.                   Detalles en Metodología ►

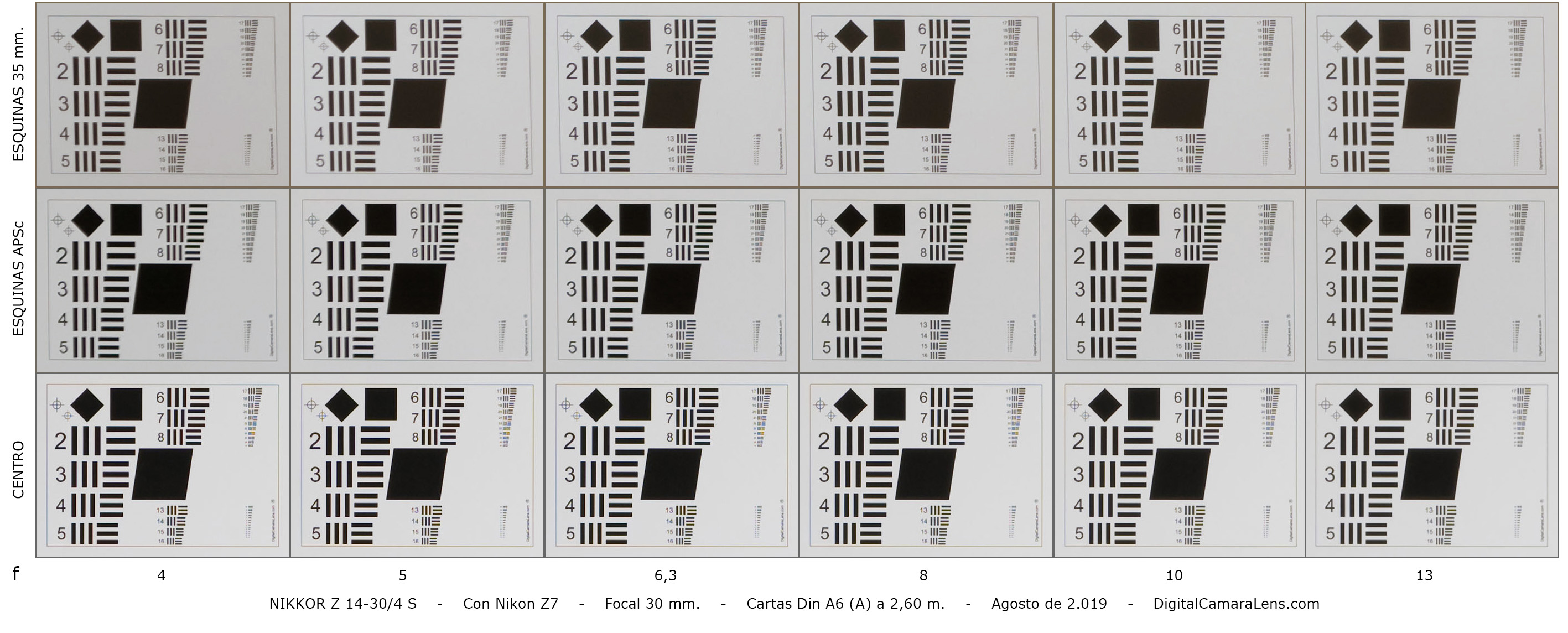

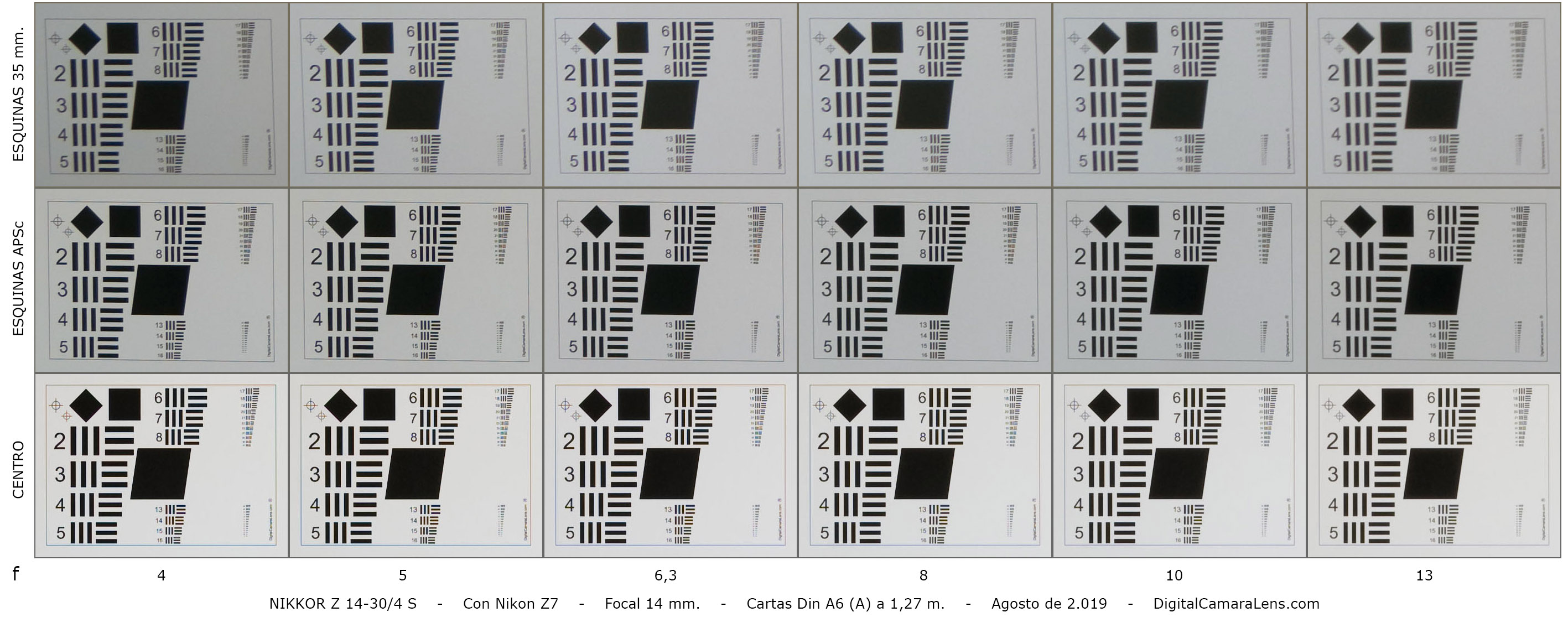

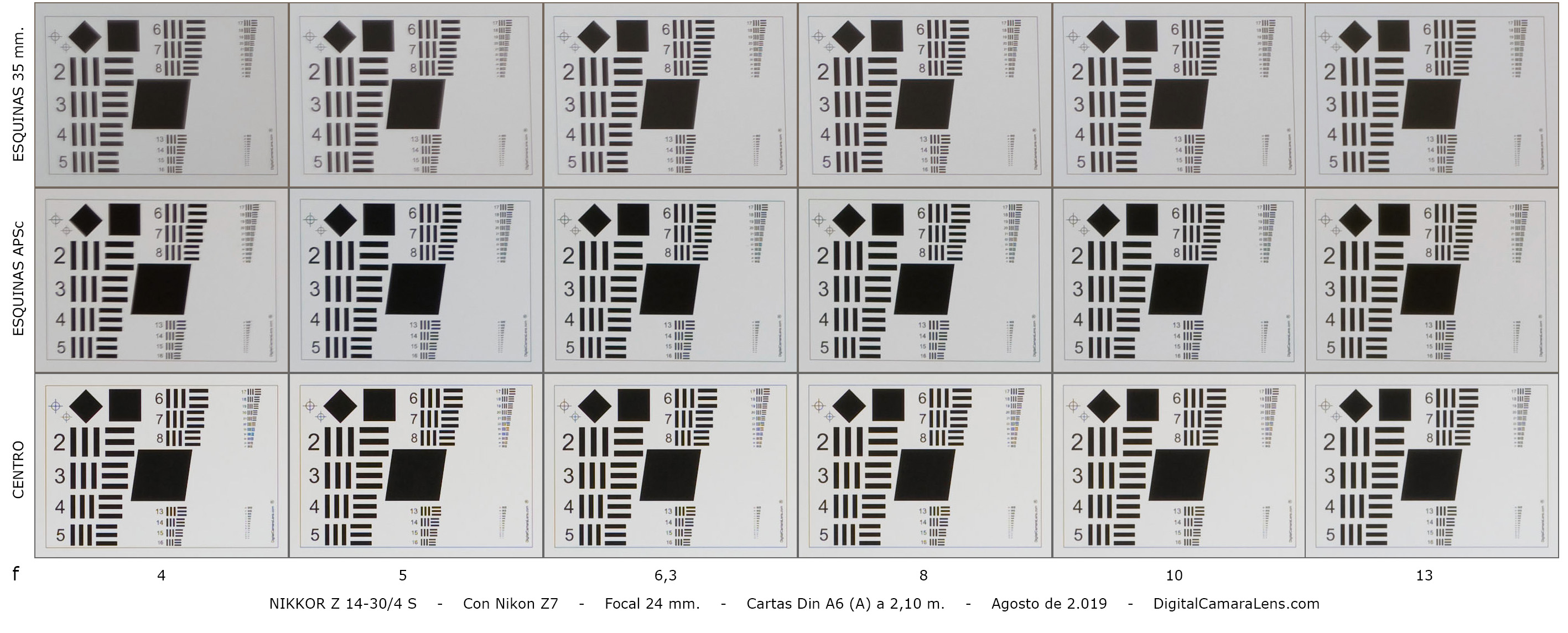

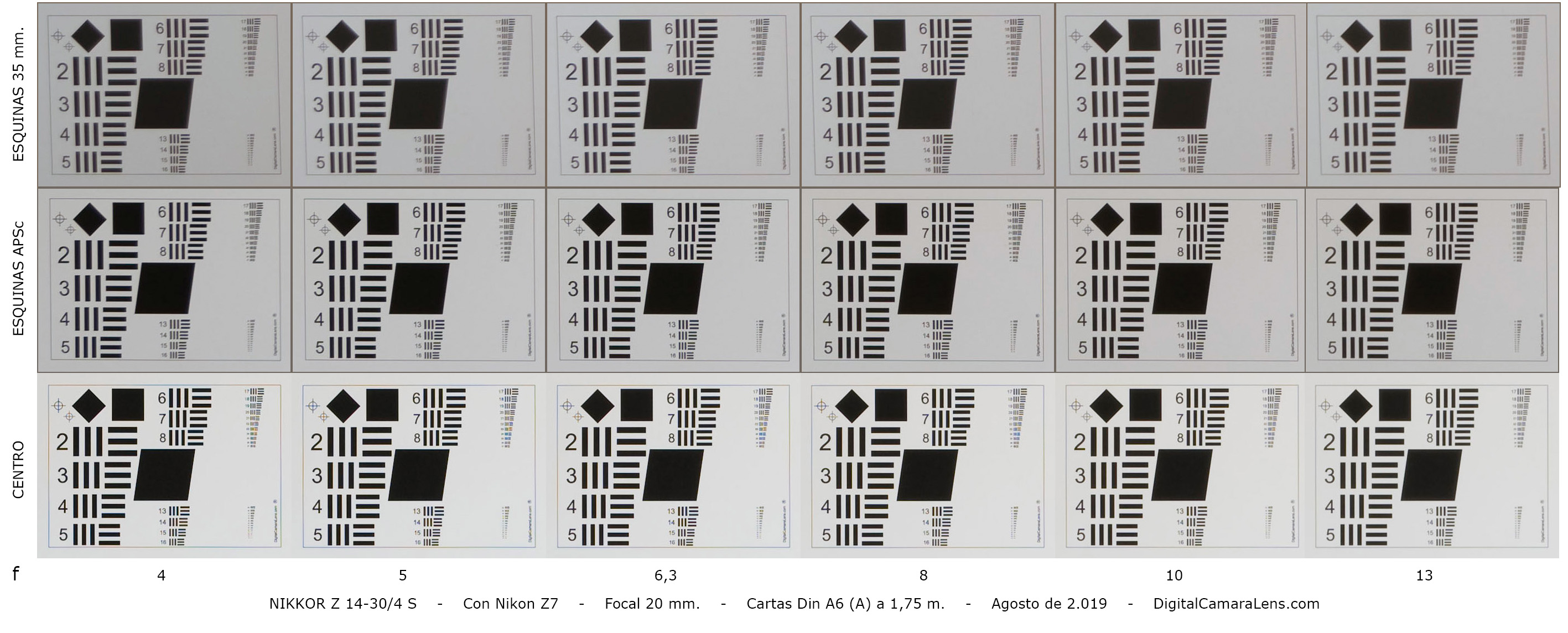

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





14 mm.

20 mm.

24 mm.

30 mm.



f 1:/

4 - 5 - 6,3 - 8 - 10 - 13

4 - 5 - 6,3 - 8 - 10 - 13

4 - 5 - 6,3 - 8 - 10 - 13

4 - 5 - 6,3 - 8 - 10 - 13

* Imágenes de esquinas con corrección en el .RAW


Comentarios.-
Siguiendo con el protocolo general de estas pruebas las imágenes y valores de cada apartado se han hecho a partir del procesado del .RAW (.NEF) con A.C.R. CS6 y los ajustes específicos para esta cámara. En el caso de este zoom me encuentro con que los apartados de distorsión geométrica y corrección parcial de los fringes provocados por las ACs tienen el perfil de corrección incrustado en el .NEF sin posibilidad de deshabilitarlo. Por este motivo en los apartados que se hayan analizado así figurará la siguiente llamada.

* Valores con corrección en el .RAW

Paralelamente se pueden conseguir imágenes a través de .jpg directo (en cámara) en las que sí es posible deshabilitar la corrección, en este caso pondré los dos valores. Entiendo que el usuario trabajará en mayor medida con el .RAW pero también, si es posible, le interesará saber la información óptica sin corrección.

Posteriormente a esta prueba, y la del zoom estándar Z 24-70/2,8 S que también los lleva incrustados, haré una comparativa con otro revelador, el Nikon Capture. Mediante élla determinaré el más adecuado y se valorará si en las pruebas sucesivas se adopta el propio o se sigue con el Genérico de Adobe.

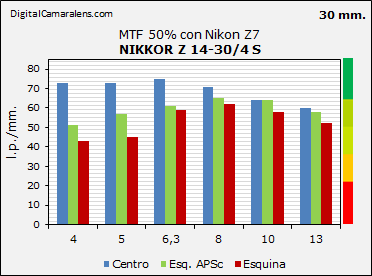

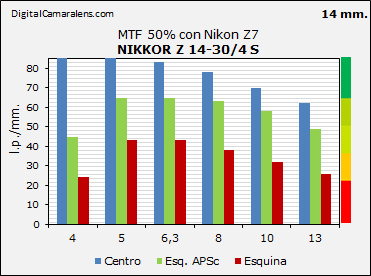

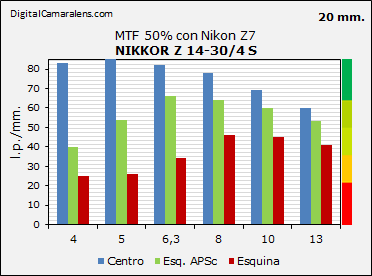

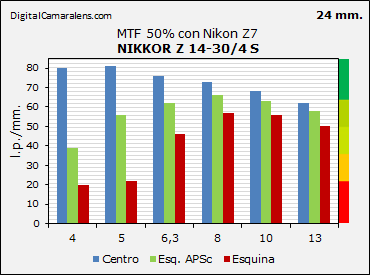

Resolución en estudio MTF50%  (Valor óptimo teórico 77 l.p./mm.)                              Detalles en Metodología ►


14 mm. 4 5 6,3 8 10 13
Centro 91 86 83 78 70 62
Esq. APSc 45 65 65 63 58 49
Esquina 24 43 43 38 32 26
20 mm. 4 5 6,3 8 10 13
Centro 83 85 82 78 69 60
Esq. APSc 40 54 66 64 60 53
Esquina 25 26 34 46 45 41


24 mm. 4 5 6,3 8 10 13
Centro 80 81 76 73 68 62
Esq. APSc 39 56 62 66 63 58
Esquina 20 22 46 57 56 50
30 mm. 4 5 6,3 8 10 13
Centro 73 73 75 71 64 60
Esq. APSc 51 57 61 65 64 58
Esquina 43 45 59 62 58 52


Comentarios.-
En verde los diafragmas más idóneos, el más equilibrado de nitidez centro-esquina. Siempre que la profundidad de campo/punto de enfoque nos interese.

Ligero astigmatismo en los primeros diafragmas en 14, 20 y 24 mm.. no se aprecia coma excesivo. Lógicamente es más apreciable en los 14 mm. y de ahí hacia adelante va disminuyendo.

* Valores de esquinas con corrección en el .RAW

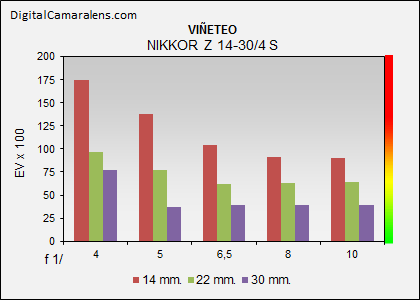

- Viñeteo                                                                                                                                Detalles en Metodología ►

Focales

f 1:/

 4 5 6,3 8 10
14 mm.

%

 174 138 104 91 90
22 mm. % 97 77 62 63 64
30 mm. % 78 38 39 39 39

Tipo de viñeteo: radial
100% Sat. = 1 Ev

- Distorsión geométrica.                                                                                                    Detalles en Metodología ►

Focales

Dist.

 % Inversión
14 mm. 1,5 m. +0,15 -
16 mm. 1,5 m. +0,30 -
20 mm. 2 m. +0,15 -
24 mm. 2,5 m. 0 -
30 mm. 3 m. 0 -



Probeta de 14 mm.
- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología ►


Focales

f 1:/

 4 5 6,3 8 10 13
14 mm. % 0,10 0,06 0,04 0,02 0 0
Amplitud   a a a a a a
20 mm. % 0 0 0 0 0 0
Amplitud   a a a a a a
24 mm. % 0 0 0 0 0 0
Amplitud   ma ma ma ma ma ma
30 mm. % 0 0 0 0 0 0
Amplitud   m m m m m m

                                        Índices de referencia:
                                                     ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                                        ma: muy amplia  |  a: amplia |  m: media  |  r: reducida


Comentarios.-
A nivel general se observa bajo contraste en las esquinas, aspecto que no evidencia significativamente los fringes de las ACs laterales (corregidos en parte) y penaliza los valores MTF.

* Valores con corrección en el .RAW


- Enfoque                                                                                             Detalles en Metodología ►

Focales

De d.m.e. a infinito

 De infinito a d.m.e.
14 mm. 0,6 0,6
30 mm. 0,6 0,6
Valores en segundos.

Consistencia: correcto.
Precisión: correcto
Micro-ajustes necesarios: 0
