NIKKOR AF-S 24-70 mm. f/2.8 E ED VR - Prueba - Review

NIKKOR AF-S 24-70/2,8 E ED VR ______________________________________________________________________________________________________________________
	PARTES DE LA PRUEBA
	CONSTRUCCIÓN \|	ANÁLISIS	\| EVALUACIÓN
Con Nikon D800________________________________________________________________________________________________________________________________

- Definición en exterior. Detalles en Metodología ►

Pendiente	Pendiente
24 mm. a	35 mm. a
Pendiente	Pendiente
50 mm. a	70 mm. a
Distancia: 20 m. para 24, 35 y 50 mm. y 45 m. para 70 mm. Fotometría.- Corrección necesaria en la toma y en el procesado del .RAW [Firmware de Nikon D610] Medición: Matricial. \| Procesado de .JPG: con A.C.R. - PS CS6. Todos los ajustes estándar excepto enfoque: Cantidad 50, Radio 0,8, Detalle 25. Descarga de originales.- Si clicas la abertura de cada focal se descargará el original. Tamaño 24 Mpx. - Espacio en disco: de 5 a 7 MB

- Definición en estudio. Nikon D800

Para ver el mosaico de la focal deseada haz clic en sus aberturas. Detalles en Metodología ►
Mosaicos de Cartas de Resolución	Focales	Aberturas

Miniatura Genérica	24 mm. 35 mm. 50 mm. 70 mm.	f 1:/ 2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9 2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9 2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9 2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9

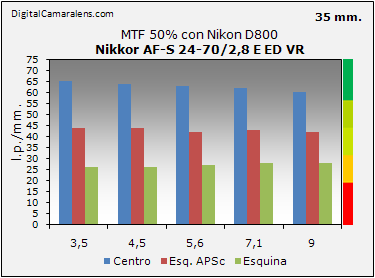

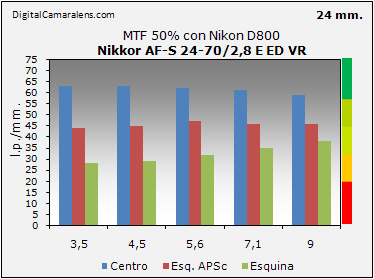

Resolución en estudio MTF50% Detalles en Metodología ►

24 mm.	2,8	3,5	4,5	5,6	7,1	9
Centro	62	63	63	62	61	59
Esq. APSc	40	44	45	47	46	46
Esquina	26	28	29	32	35	38

35 mm.	2,8	3,5	4,5	5,6	7,1	9
Centro	67	65	64	63	62	60
Esq. APSc	40	44	44	42	43	42
Esquina	24	26	26	27	28	28

50 mm.	2,8	3,5	4,5	5,6	7,1	9
Centro	59	61	65	66	64	61
Esq. APSc	40	42	49	48	45	43
Esquina	35	37	42	42	40	38

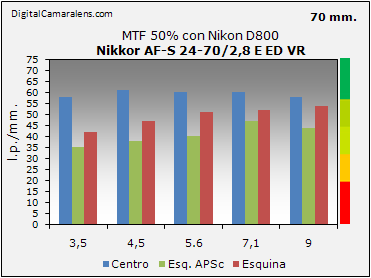

70 mm.	2,8	3,5	4,5	5.6	7,1	9
Centro	54	58	61	60	60	58
Esq. APSc	32	35	38	40	47	44
Esquina	38	42	47	51	52	54

* Clasificado como zoom todo-terreno según el perfil y evolución de la curvatura de plano focal .

Comentarios.-
Pese al alto nivel de ACs laterales vistas en 24 y 35 mm. los valores en esquinas extremas no se resienten tanto debido al alto nivel de contraste que produce el zoom. Hay que recordar que el valor se calcula por el promedio R-G-B y que es una valoración muy importante pero que no la única, no hay que obviar las otras.

En los 50 y 70 mm. las ACs laterales quedan controladas bastante bien así como las longitudinales. En 70 mm. se aprecia una bajada de contraste en la <zona APSc> que queda reflejada en la gráfica MTF. Para ver este particular de forma gráfica lo mejor es bajarse la secuencia entera de estudio, de élla he sacado las dos cartas del diafragma f 1:5,6, las he recortado y <reducido para encajar en pantalla>.

He corregido el viñeteo en la de 35 mm. hasta igualar el brillo de ambas de forma que se aprecie mejor la importante bajada de contraste, causa de la bajada de valor MTF. Además se aprecia un ligero astigmatismo.

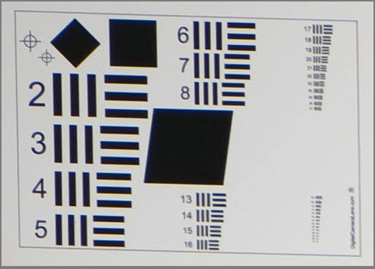

70 mm. a f 1:5,6

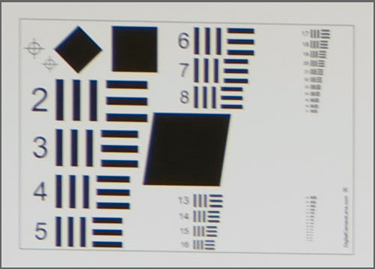

Carta esquina 35 mm. con viñeteo corregido	Carta esquina APSc

En la Gráfica del fte. a f 1:2,8, único diafragma que publica, se puede apreciar este particular.

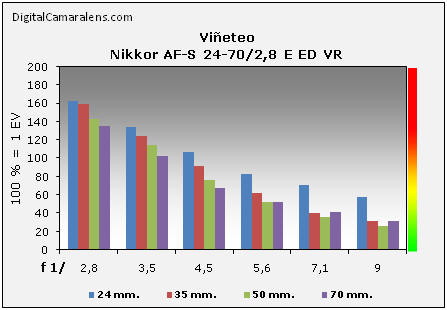

- Viñeteo Detalles en Metodología ►

Focales	f 1:/	2,8	3,5	4,5	5,6	7,1	9
24 mm.	%	163	134	107	83	71	58
35 mm.	%	159	125	92	62	40	31
50 mm.	.%	143	114	76	52	36	26
70 mm.	%	135	103	68	52	41	31

Tipo de viñeteo: radial
100% Sat. = 1 Ev

- Distorsión geométrica. Detalles en Metodología ►

Focales	Dist.	%	Inversión
24 mm.	2,5 m.	-2,97	Muy ligera
28 mm.	2,5 m.	-1,49	-
35 mm.	3,5 m.	+1,04	-
50 mm.	3,5 m.	+1,64	-
70 mm.	6 m.	+1,49	-

Muestra gráfica de 24 mm.

Muestra gráfica de 50 mm.

- Aberraciones Cromáticas. Detalles en Metodología ►

Focales	f 1:/	2,8	3,5	4,5	5,6	7,1	9	Amplitud
24 mm.	%	-	0,32	0,29	0,25	0,25	0,18	Muy amplia
35 mm.	%	-	0,32	0,27	0,27	0,27	0,25	Muy amplia
50 mm.	%	0,09	0,09	0,09	0,11	0,11	0,11	Reducida
70 mm.	%	-	0,20	0,20	0,18	0,11	0,14	Reducida

Valoración de ACs laterales por focal y abertura.

Índices de referencia:
≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente | ≤ 0,2% correcto | ≤ 0,1% excelente

Comentarios.-
Una vez corregido el viñeteo los perfiles que obtendremos en zonas de alto contraste son importantes, sea en amplitud como en saturación. Y donde no haya un contraste apreciable la nitidez se verá afectada igualmente de forma irreversible. Ver artículo ►

Además de la AC también se aprecia astigmatismo (línea horizontal con mayor contraste y foco que la vertical)

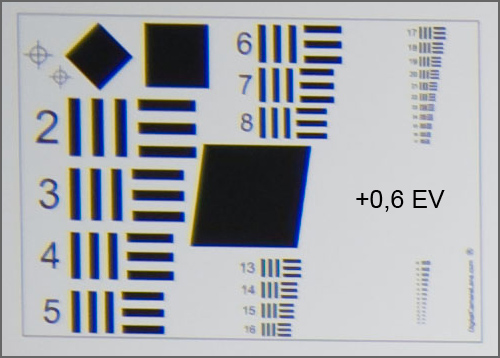

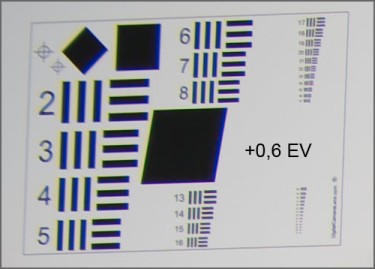

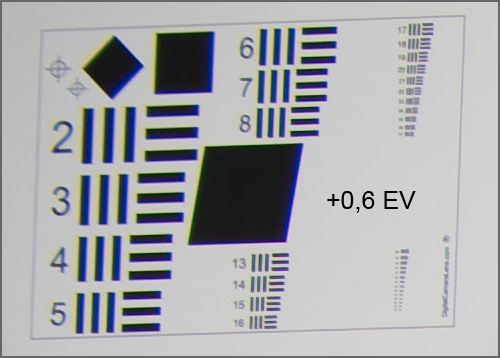

24 mm. a f 1:4,5	35 mm. a f 1:4,5

Carta esquina 35 mm. con viñeteo corregido +0,6 EV	Carta esquina 35 mm. con viñeteo corregido +0,6 EV
* Original clicando la imagen

- Enfoque Detalles en Metodología ►

Focales	De d.m.e. a infinito	De infinito a d.m.e.
24 mm.	0,7	0,7
70 mm.	0,7	0,7
Valores en segundos.

Consistencia: correcto.
Precisión: correcto
Micro-ajustes necesarios: -5
El sistema AF-S en este zoom funciona de forma muy rápida, casi instantánea cuando el recorrido no es total.
