NIKKOR
PC-E
24/3,5 D ED
________________________________________________________________________________________________________________________ |
26 de Mayo de 2.018
Partes de la Página
Definición en
Estudio
▼
Viñeteo
▼
Distorsión
▼
A. Cromáticas
▼
Enfoque
▼ |
 |
PARTES DE LA PRUEBA |
|
CONSTRUCCIÓN
| |
ANÁLISIS |
|
EVALUACIÓN |
|
Con
Nikon D610 _______________________________________________________________________________________________________________________________ |
|
- Definición en
estudio. Detalles en
Metodología ► |
|
|
Resolución en
estudio MTF50% (Valor
óptimo teórico 56 l.p./mm.) Detalles en
Metodología ► |
|
|
 |
|
|
|
Recto |
3,5 |
4 |
5,6 |
8 |
11 |
16 |
22 |
|

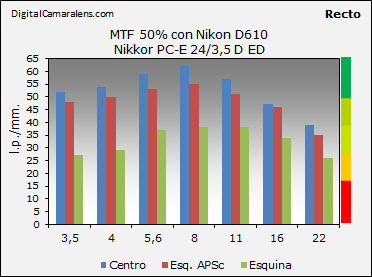

Centro |
52 |
54 |
59 |
62 |
57 |
47 |
39 |
|
Esq. APSc |
48 |
50 |
53 |
55 |
51 |
46 |
35 |
|
Esquina |
27 |
29 |
37 |
38 |
38 |
34 |
26 |
|
|

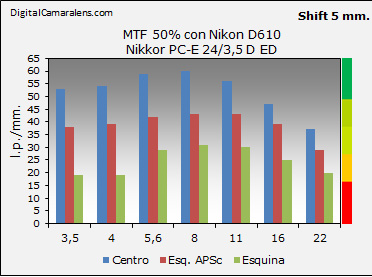

Shift 5 mm. |
3,5 |
4 |
5,6 |
8 |
11 |
16 |
22 |
|
Centro |
53 |
54 |
59 |
60 |
56 |
47 |
37 |
|
Esq. APSc |
38 |
39 |
42 |
43 |
43 |
39 |
29 |
|
Esquina |
19 |
19 |
29 |
31 |
30 |
25 |
20 |
|
|
|
 |
|
|
|

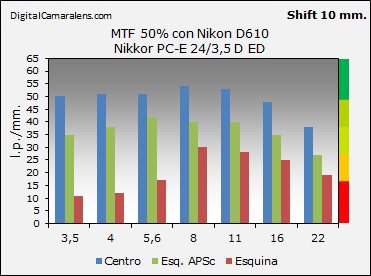

Shift 10 mm. |
3,5 |
4 |
5,6 |
8 |
11 |
16 |
22 |
|
Centro |
50 |
51 |
51 |
54 |
53 |
48 |
38 |
|
Esq. APSc |
35 |
38 |
42 |
38 |
40 |
35 |
27 |
|
Esquina |
11 |
12 |
17 |
30 |
28 |
25 |
19 |
|
Esquema de posiciones de
las tres cartas MTF por cada secuencia para la obtención de valores. |
|
Caída de nitidez en el centro al
bascular (Tilt) 5º y 8º.
Es evidente que al pasar la luz por el centro de la óptica de forma
axial se produce una mayor difracción. En este caso y focal la
pérdida no es muy elevada.
|
|
f 1: |
3,5 |
4 |
5,6 |
8 |
11 |
16 |
22 |
|
Centro Recto |
|
|
|
62 |
|
|
|
|
Tilt 5º |
|
|
|
58 |
|
|
|
|
Tilt 8º |
|
|
|
56 |
|
|
|
|
|
* l.p./mm.
A continuación las cartas de esquinas 35 mm. al 100% extraídas de las tres secuencias anteriores.
Cómo las veremos en el
mismo plano de enfoque.
|
|

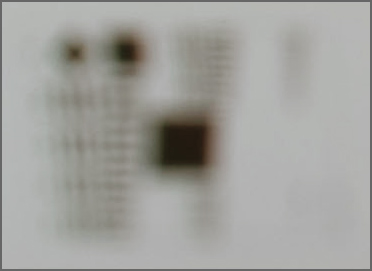

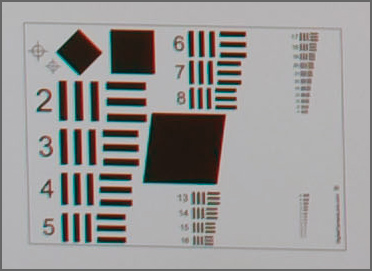

Esquina de 35 mm. |
 |
| Recto
a f 1:8 |
|
|
|
|

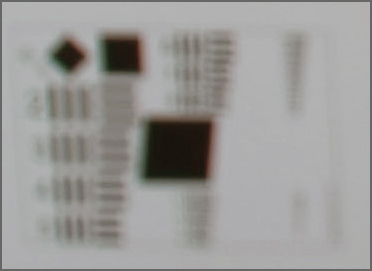

Esquinas de 35 mm. en
basculación (Tilt) a f 1:8 |
 |
 |
| Tilt 5º |
Tilt 8º |
|

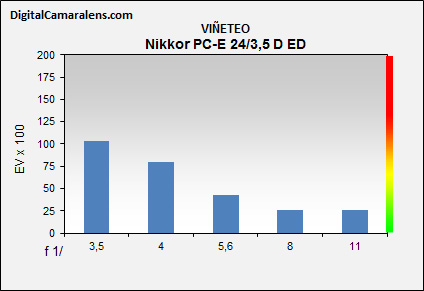

- Viñeteo.
Detalles en
Metodología
► |
|
Diafragmas |
f 1:/ |
3,5 |
4 |
5,6 |
8 |
11 |
|
Valores recto |
% |
103 |
80 |
42 |
26 |
26 |
|
Shift 5 mm. |
% |
|
|
|
42 |
|
|
Shift 10 mm. |
% |
|
|
|
80 |
|
|
Tipo de viñeteo: radial contenido
100% Sat. = 1 Ev |
|
-
Distorsión geométrica.
Detalles en
Metodología
►
|
|
Focal |
Dist. |
% |
Inversión |
|
Recto |
2,5 m. |
-1,36 |
Ligera |
|
Shift 5 mm. |
2,5 m. |
-1,36 |
" |
|
Shift 10 mm. |
2,5 m. |
-1,20 |
" |
|
|
 |
|
Muestra a 2,5 m. en posición
neutra. |
| -
Aberraciones Cromáticas
Laterales. Detalles en
Metodología
► |
Valoración
de ACs
laterales por focal y abertura.
|
Diafragmas |
f 1:/ |
3,5 |
4 |
5,6 |
8 |
11 |
16 |
11 |
|
Valores recto |
% |
- |
- |
0,33 |
0,16 |
0,14 |
0,16 |
0,22 |
|
Amplitud |
|
|
|
r |
r |
r |
r |
r |
|
Valores Shift 5 mm |
|
- |
- |
0,19 |
0,25 |
0,16 |
0,22 |
0,25 |
|
Amplitud |
|
|
|
m |
m |
m |
m |
m |
|
Valores Shift 10 mm |
|
- |
- |
0,19 |
0,19 |
0,22 |
0,22 |
0,22 |
|
Amplitud |
|
|
|
m |
m |
m |
m |
m |
Índices
de referencia:
≥ 0,3% muy
deficiente. |
de 0,2 a 0,3% deficiente |
≤
0,2% correcto |
≤
0,1% excelente
a: amplia | m: media | r: reducida |
-
Enfoque y Fotometría. Detalles en
Metodología
► |
Consistencia: correcto.
Precisión: correcto
Micro-ajustes necesarios: 0
En el apartado de fotometría he seguido el procedimiento clásico de medir el
tiempo de exposición en modo Av, en función del diafragma que deseemos. Con el
tiempo que me propone el programa paso a M y fijo los dos parámetros.
Evidentemente también se puede partir de M y fijar F y T hasta centrar el
indicador +/- en cero. Después se descentra lo que se necesite y sin tocar
el ajuste anterior se hace la foto.
El arqueo del anillo de enfoque es muy estrecho en la franja de 2 m. a
infinito.
|
|
|
| |
