NIKKOR AF-S 24-120/4 G ED VR II
  _____________________________________________________________________________________________________________________





13 de Mayo de 2011

 Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

Con Nikon D3s__________________________________________________________________________________________________________________________________

         DEFINICIÓN EN EXTERIOR                              Detalles en Metodología ▼

24 mm. a f 1:5,6 - f 1:8 35 mm. a f 1:5,6 - f 1:8
50 mm. a f 1:5  - f 1:8 70 mm. a f 1:6,3 - f 1:9

120 mm. a f 1: 6,3 - f 1:9


 Distancia fija: 25 mts. para 24, 35 y 50 mm. y 55 mts. para 70 y 120 mm.
 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Nikon D3s - 1.0]
Medición: Matricial : +0,15 EV
Procesado de .JPGs.-
Procesador: A.C.R. - Tdos los ajustes estándares excepto enfoque:
Cantidad 65, Radio 0,8 y Detalle 25
 Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño: 12 Mpx. Espacio en disco:  3,25 MB



                                                                                                                               ______________________________________



DEFINICIÓN EN ESTUDIO

(Para ver las cartas de la focal deseada haz clic en sus aberturas.)                      Detalles en Metodología ►


Cartas de Resolución



Focales



Aberturas f 1:/



Miniatura Genérica



24 mm.

35 mm.

50 mm.

70 mm.

120 mm.



4 - 5 - 6,3 - 8

4 - 5 - 6,3 - 8

4 - 5 - 6,3 - 8

4 - 5 - 6,3 - 8

4 - 5 - 6,3 - 8

RESUMEN DEFINICIÓN EN ESTUDIO


                                    Valoración simplificada de nitidez  [centro | esquinas] por focal y abertura.

Valores  f 1: 4 5 6,3 8
24 mm.   *|* *|* *|* *|*
35 mm.   *|* *|* *|* *|*
50 mm.   *|* *|* *|* *|*
70 mm.   *|* *|* *|* *|*
120 mm.   *|* *|* *|* *|*

                                     Abreviaciones:
                                    * Excelente | * Correcto | * Mejorable | * Deficiente | * Muy deficiente


Valorando la nitidez obtenida de forma abreviada se puede hacer la clasificación superior.

Desde el punto de vista de calidad de imagen global la distorsión geométrica en las esquinas APSc y en las de 35 mm. serán las que bajen la nota de forma importante.

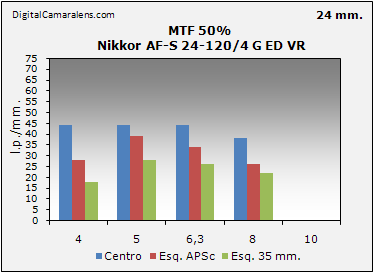

Focal 24 mm.

Valores en l.p./mm.
f 1:

4

 5 6,3 8 10
Centro 44 44 42 38 -
Esq. APSc 28 39 34 26 -
Esq. 35 mm. 18 28 26 22 -

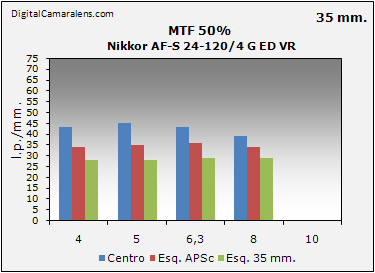

Focal 35 mm.

Valores en l.p./mm.
f 1:

4

 5 6,3 8 10
Centro 43 45 43 39 -
Esq. APSc 34 35 36 34 -
Esq. 35 mm. 28 28 29 29 -

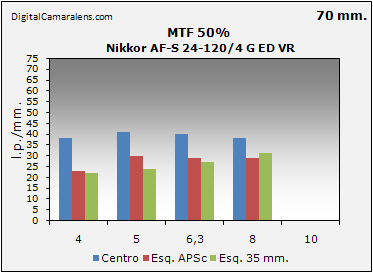

Focal 70 mm.

Valores en l.p./mm.
f 1: 4 5 6,3 8 10
Centro 38 41 40 38 -
Esq. APSc 23 30 29 29 -
Esq. 35 mm. 22 24 27 31 -

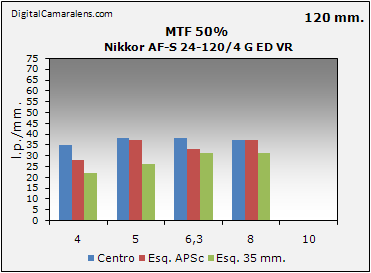

Focal 120 mm.

Valores en l.p./mm.
f 1: 4 5 6,3 8 10
Centro 35 38 38 37 -
Esq. APSc 28 37 33 37 -
Esq. 35 mm. 22 26 31 31 -

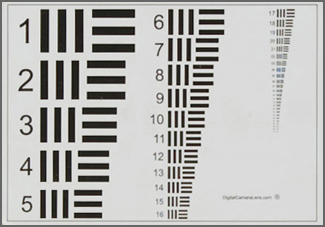

Cartas de las secuencias de estudio (mosaicos) redimensionadas a 325 Px. para encajar en pantalla.

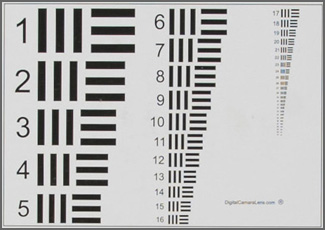

Centro Esquina 35 mm. (zona derecha)

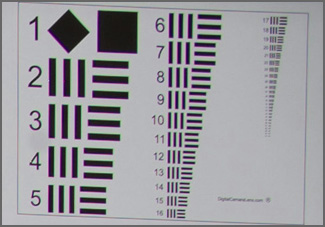

24 mm. a f 1:6,3 24 mm. a f 1:6,3

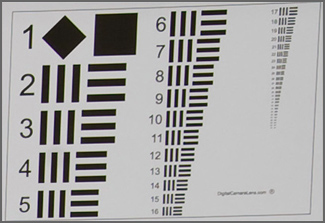

50 mm. a f 1:6,3 50 mm. a f 1:6,3


En estas cartas se puede apreciar con claridad los efectos de la distorsión geométrica en las esquinas en los valores máximos de todo el rango focal. Se aprecia también el doble valor del viñeteo de los 24 mm. respecto a los 50 mm. así como el mayor índice de ACs laterales.



 ______________________________________

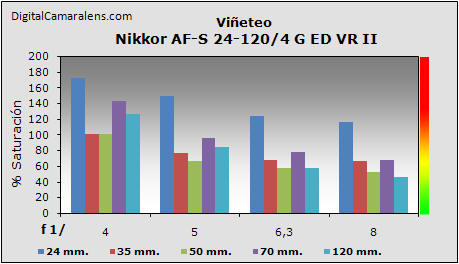

VIÑETEO                                           Detalles en Metodología ►




Valores  f 1: 4 5 6,3 8
24 mm. % 173 149 124 116
35 mm. % 101 77 68 67
50 mm. % 101 67 57 52
70 mm. % 143 96 78 68
120 mm. % 126 84 58 46

100% Sat. = 1 Ev


Tipo de viñeteo: radial

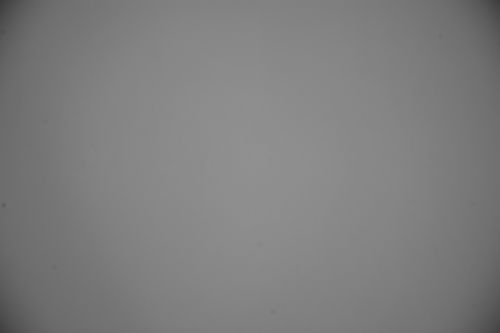

Muestra gráfica de 24 mm. a f 1:5

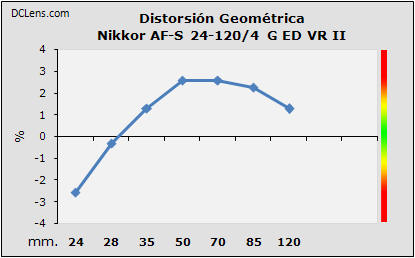

DISTORSIÓN GEOMÉTRICA                               Detalles en Metodología ►



Focales

Dist.

 % Inversión
24 mm. 0,85 mts. -3,22 Ligera
24 mm. 2 mts. -2,58 Ligera
28 mm. 2 mts. -0,32 Ligera
35 mm. 3 mts. 1,29 -
50 mm. 3 mts. 2,58 -
70 mm. 5 mts. 2,58 -
85 mm. 5 mts. 2,25 -
120 mm. 5 mts. 1,61 -

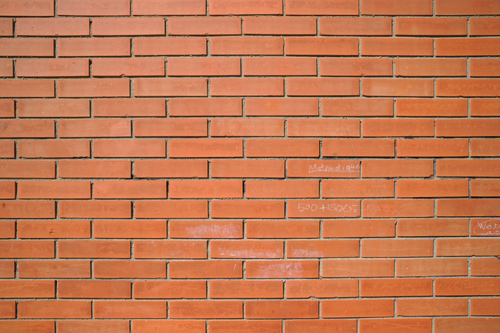

Muestras gráficas a 24 y 28 mm.

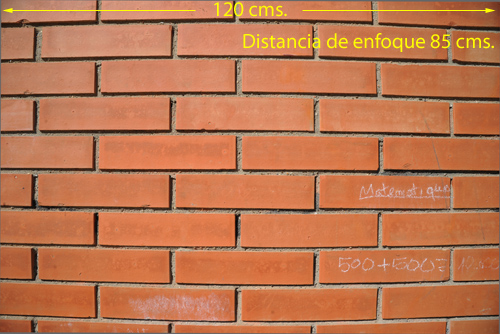

La primera muestra de 24 mm. está realizada siguiendo la norma SMIA (Standard Mobile Imaging Architecture). Con esta norma se realizan algunas pruebas que podéis encontrar en la red, en ella se emplea una plantilla de 120 xms. x 80 cms., más detalles ►


24 mm. a 0,85 mts. -3,22%

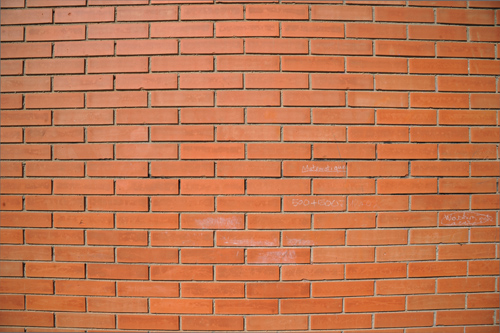

24 mm. a 2 mts. -2,58%
28 mm. a 2 mts. -0,32%

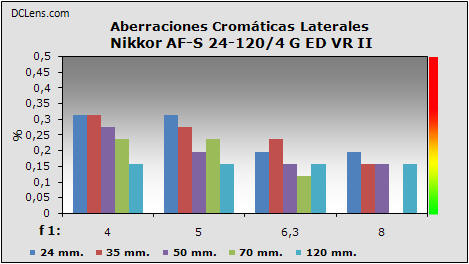

ABERRACIONES CROMÁTICAS                          Detalles en Metodología ►


Diafragmas

f 1:/

 4 5 6,3 8
 24 mm. % 0,31 0,31 0,20 0,20
 35 mm. % 0,31 0,27 0,24 0,16
 50 mm. % 0,27 0,20 0,20 0,16
 70 mm. % 0,23 0,23 0,12 0
 120 mm. % 0,16 0,16 0,16 0,16


Valoración de ACs laterales por focal y abertura. Valores 35 mm.

Valores de referencia:
≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente


______________________________________

ENFOQUE                                          Detalles en Metodología ►

FOCAL

De d.m.e. a infinito

 De infinito a d.m.e.
  24 mm. 1 s. 1 s.
 120 mm. 1,2 s. 1,1 s.
Valores en segundos.

Consistencia: correcta.
Precisión: correcta.
Micro-ajustes necesarios: ninguno
