AF MICRO NIKKOR 200/4 D IF ED
__________________________________________________________________________________________________________________________________   16 de Marzo de 2.019

PRUEBA ABREVIADA

Índice de Apartados

C. Técnicas Definición Estudio Viñeteo Distorsión A. Cromáticas Enfoque Evaluación

Con Nikon Z6 y Nikon D610__________________________________________________________________________________________________________________________


En esta prueba vamos a ver un clásico de Nikon, un objetivo cuya comercialización se inició en 1.993 y todavía está en el catálogo de Nikon. Hoy por hoy es uno de los macros 1:1 de más distancia focal del mercado.

De enfoque interno flotante el objetivo realiza esta función dentro del chasis, ésto y su distancia focal hacen que sea un objetivo largo, sus f 1:4 de abertura máxima permiten que tenga un diámetro reducido. Como todos los de estas focales o cercanas tienen un espacio libre de trabajo amplio, en este caso es de 26 cm..

El objetivo, como toda la serie ED de aquellos años está hecho a conciencia. Sólido, excelentemente ajustado, con la conmutación AF/MF por anillo en el barrilete y con un acabado exterior micro-rugoso lacado en semi-brillo con laca de alta dureza. Un objetivo diseñado para aguantar roces, polvo y trabajo intenso si causar un excesivo deterioro externo.

Esta prueba se realiza con dos máquinas, la Nikon Z6 y la Nikon D610. En la primera veremos la mayoría de prestaciones y también cómo se desenvuelve a nivel de campo de forma estabilizada. Entiendo que estas ópticas tan especializadas que no poseen estabilizador tendrán una segunda vida con las dos cámaras CSC que hace poco lanzó el fabricante, la Z6 y Z7.

El objetivo posee collarín para trípode o monopié a pesar de no tener un peso excesivo. Este aspecto facilitará más su trabajo con la Nikon Z6 ya que habrá que colocarle el adaptador FTZ. Como ya sabréis los nikonistas con él solo perdemos el AF, el resto de funciones están operativas.

Lo primero en notar es un giro del MF reducido entre infinito y 1,5 m. un aspecto que está penalizado por la ausencia del desmultiplicador de giro que incorporan actualmente los objetivos con enfoque AF-S de gama alta. El giro es un poco tosco, lo achaco al mantenimiento dado que el 200 mm. está casi nuevo, con seguridad que necesita lubricación en la helicoidal. El ajuste es excelente y la dureza adecuada.

Este objetivo, como casi todos los macro, además de fotografía de aproximación está muy indicado para atrabajos
donde se requiera una distorsión geométrica cero, una curvatura de plano focal corregida prácticamente al 100% y una distancia libre (frontal-objeto) de 26 cms. montado en una DSLR.

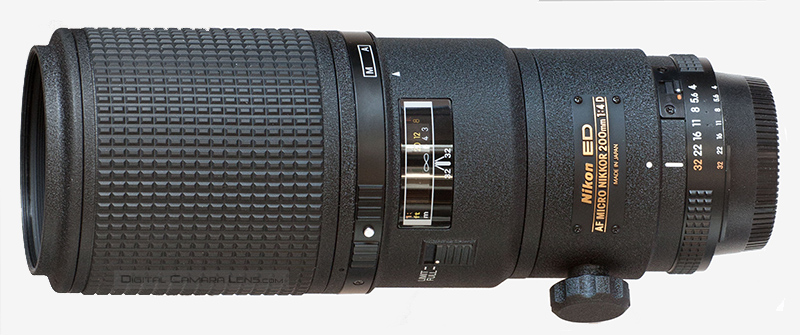

A continuación unas fotografías del objetivo, la ficha de los detalles de diseño y operativos y la de c.c.t.t.

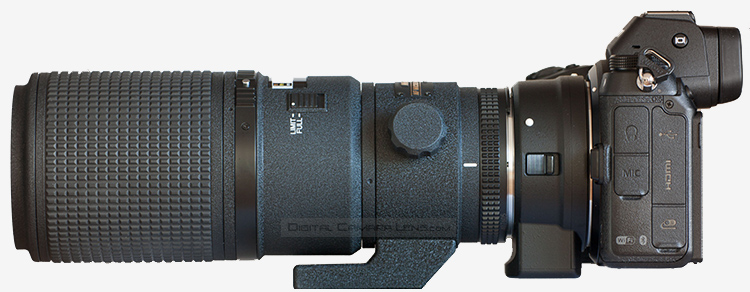

Así queda montado en la Nikon Z6 con el adaptador TFZ

Características Constructivas y Acabados - Inspección Exterior


Chasis:
metal

Exterior: metal-caucho.

Bayoneta: aluminio anodizado, acabado excelente.

Elementos telescópicos: ninguno

Aislamiento externo: sin junta de caucho tórica, pupila de salida fija

Anillo enfoque manual: directo sobre helicoidal, sin reducción de giro y tosco de accionamiento. No tiene embrague ni posibilidad de enfocar a mano en modo AF. No tiene seguro de final de carrera. Ajustes laterales y longitudinales excelentes.

Tipo de e
nfoque: interno por grupo trasero IF, el elemento frontal no rota. No hay desplazamiento externo.

Parasol: circular.

Ventana de distancia: Si tiene.

Limitador de Distancia de enfoque: dos tramos - de 70 a 50 cm. y de infinito a 75 cm.

Estabilización: No.

Collarín para trípode: Si, dos posiciones.




CARACTERÍSTICAS TÉCNICAS (Fabricante)

Descripción

Valor
Círculo de Imagen 35 mm.
Peso 1.190 gr.
Dimensiones L = 193 mm.
Ø = 76 mm.
Tamaño del Filtro  62 mm.
Construcción   13 Elementos
  8 Grupos
Láminas en el diafragma  9 r.
Ángulo de visión Horizontal en 35 mm. 12º 20´
Aberturas Max. = 4
Mín. = 32
Distancia Mínima de Enfoque    50 cm.
Magnificación Máxima 1:1
Accesorios  Bolsa rígida CL45
Mont. Disp. : F

- Definición en interior
.   (Bokeh)                                                                                                   Detalles en Metodología

200 mm. a  f 1:4 - f 1:5 - f 1:10


Distancia: 5 m.

Fotometría.-
Corrección necesaria procesado del .RAW  [Firmware de Nikon Z6 - 1.0]
Medición: Matricial. | Procesado de .JPG: con A. DNG. C. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 50, Radio 0,5, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 24 Mpx. - Espacio en disco:  1,5-3 MB



- Definición en estudio.
                                                                                                                  Detalles en Metodología

[Firmware de Nikon D610 - C 1.01 - L 2.009]
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

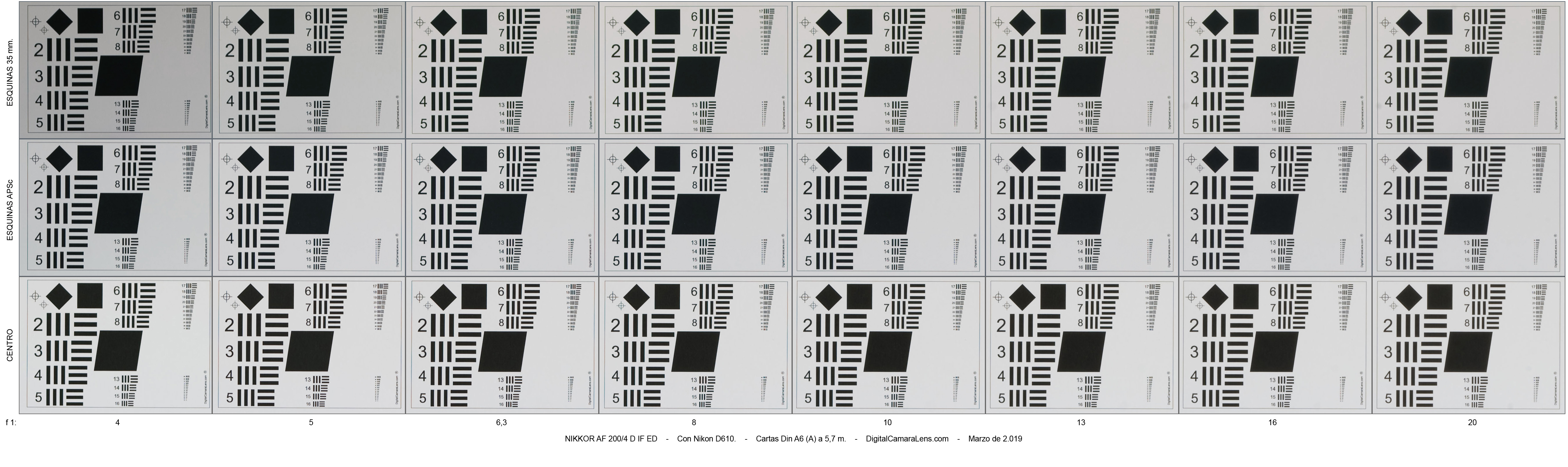

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





200 mm.




f 1:/

4 - 5 - 6,3 - 8 -10 - 13 - 16 - 20

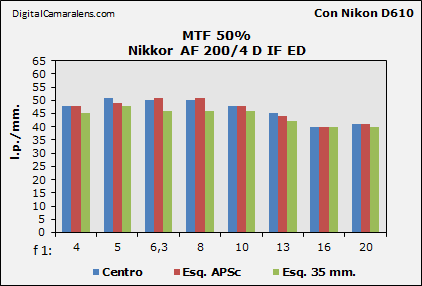

Resolución en estudio MTF50%
(Valor óptimo teórico 56 l.p./mm.)                              Detalles en Metodología

  Valores en l.p./mm.
f 1: 4 5 6,3 8 10 13 16 20
Centro 48 51 50 50 48 45 40 41
Esq. APSc 48 49 51 51 48 44 40 41
Esq. 35 mm. 45 48 46 46 46 42 40 40

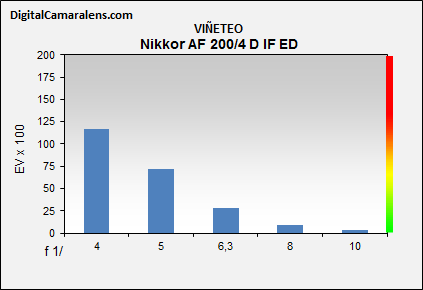

- Viñeteo
.                                                                                                                                           Detalles en Metodología



Diafragmas

f 1:/

4 5 6,3 8 10
Valores

%

116 72 28 9 4
Tipo de viñeteo: progresivo
100% Sat. = 1 Ev


- Distorsión geométrica.

                                                                                Detalles en Metodología

Focal

Dist.

% Inversión
200 mm. 6 m. -0,15 -

- Aberraciones Cromáticas Laterales.                                                                                        Detalles en Metodología

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

4 5 6,3 8 10 13 16 20

Valores

%

0 0 0 0 0 0 0 0

Amplitud

  - - - - - - - -

                               Índices de referencia:
                                         ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | 0,1% excelente
                               a: amplia |  m: media  |  r: reducida


- Enfoque y Fotometría.

Detalles en Metodología

Focal

De d.m.e. a infinito

De infinito a d.m.e.
 200 mm. 0,8 s. 1 s.
Valores en segundos con recorrido total, sin limitador de distancia de enfoque.

Consistencia: correcto
Precisión: correcto
Micro-ajustes necesarios: 0

Probado en la Nikon D610 el objetivo enfoca muy rápido y con el ruido habitual de las ópticas AF-D rápidas, apreciable.

En la modalidad de enfoque manual, en la franja de infinito a 1,5 metros la amplitud de arqueo es muy reducida, de ahí hacia abajo gana en amplitud. Puesto en la Nikon Z6 la máquina confirma el enfoque, además siempre se puede ampliar por el visor a +5 y +10 aumentos la zona del punto de enfoque.


- Evaluación.

Nos encontramos ante un objetivo muy especial, un macro con una vida comercial de 26 años que todavía puede tener un uso más que notorio. Con más motivo por la aparición de las dos nueva Mirrorless de Nikon ya que con éstas se convierte en una óptica estabilizada, la principal causa que lo ha ido relegando durante los últimos años.

Recordemos que el primer objetivo estabilizado de Nikon fue el AF-S 105/2,8 ED Micro VR, al nacer este producto fue postergando a este 200 mm., aunque su distancia focal esté alejada de él. Las nuevas posiblidades de uso de este objetivo tan especial son las que motivaron su prueba.



A favor :
- Construcción y acabados excelentes.
- Rendimiento óptico de un notable alto donde destacan de forma especial la bajísima distorsión geométrica y las nulas ACs laterales y longitudinales.
- Bajada por difracción muy contenida.

Mejorable:
- Hubiera sido deseable un poco más de resolución. Como la mayoría de f 1:4 arrancan muy bien y se mantienen casi planos hasta el final.


Opina tu también


PUNTUACIÓN

Descripción Valor (0-10)
Calidad Óptica
Definición  8 (50%)
Aberraciones Cromáticas Laterales 10 (12.5%)
Viñeteo 8,5 (12.5%)
Distorsión Geométrica 10 (12.5%)
Color 9 (12.5%)
Media Óptica 8,69 (60%)
Versatilidad 5 (13%)
Construcción 10 (13%)
Relación Valor/Coste 10 (13%)

Nota Media

8,46
