NIKKOR AF-S 18-55/3,5-5,6 G DX VR II
 ______________________________________________________________________________________________________________________



10 de Diciembre 2.014

 Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque  ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

Con Nikon D3300_________________________________________________________________________________________________________________________________

- Definición en exterior.                                                                                                     Detalles en Metodología ►

18 mm. a f 1:5,6 -  f 1:8 24 mm. a f 1:5,6 -  f 1:8
35 mm. a f 1:5,6 -  f 1:8 55 mm. a f 1:5,6 -  f 1:8


Distancia: 25 m.
 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Nikon D3300 - C 1.01 - L 2.005]
Medición: Matricial. | Procesado de .JPG: con A.-DNG-C. ► PS CS4.
Todos los ajustes estándar excepto enfoque: Cantidad 60, Radio 0,5, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 24 Mpx. - Espacio en disco: de 7 a 8 MB


- Definición en estudio.

Para ver el mosaico de la focal deseada haz clic en sus aberturas.                   Detalles en Metodología ►

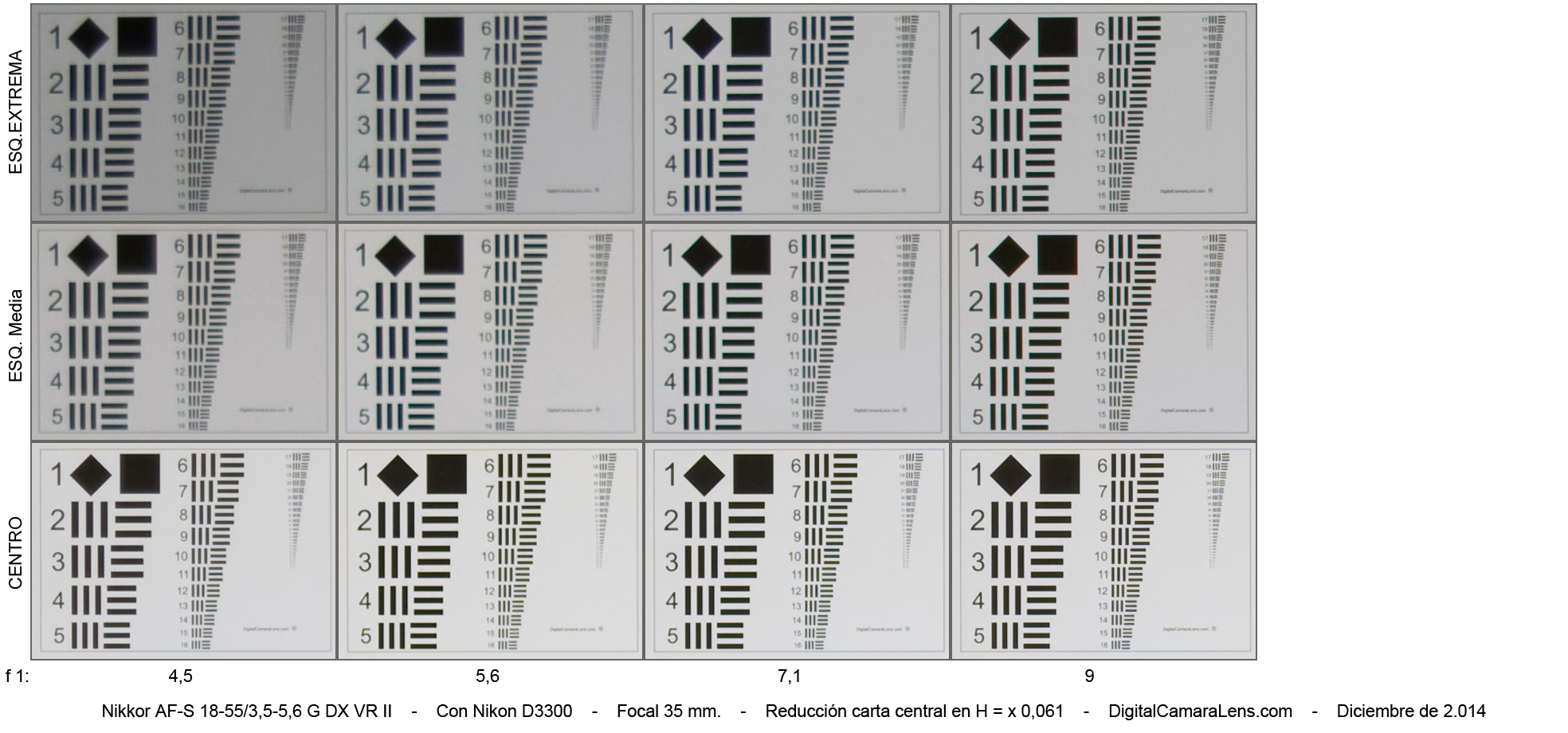

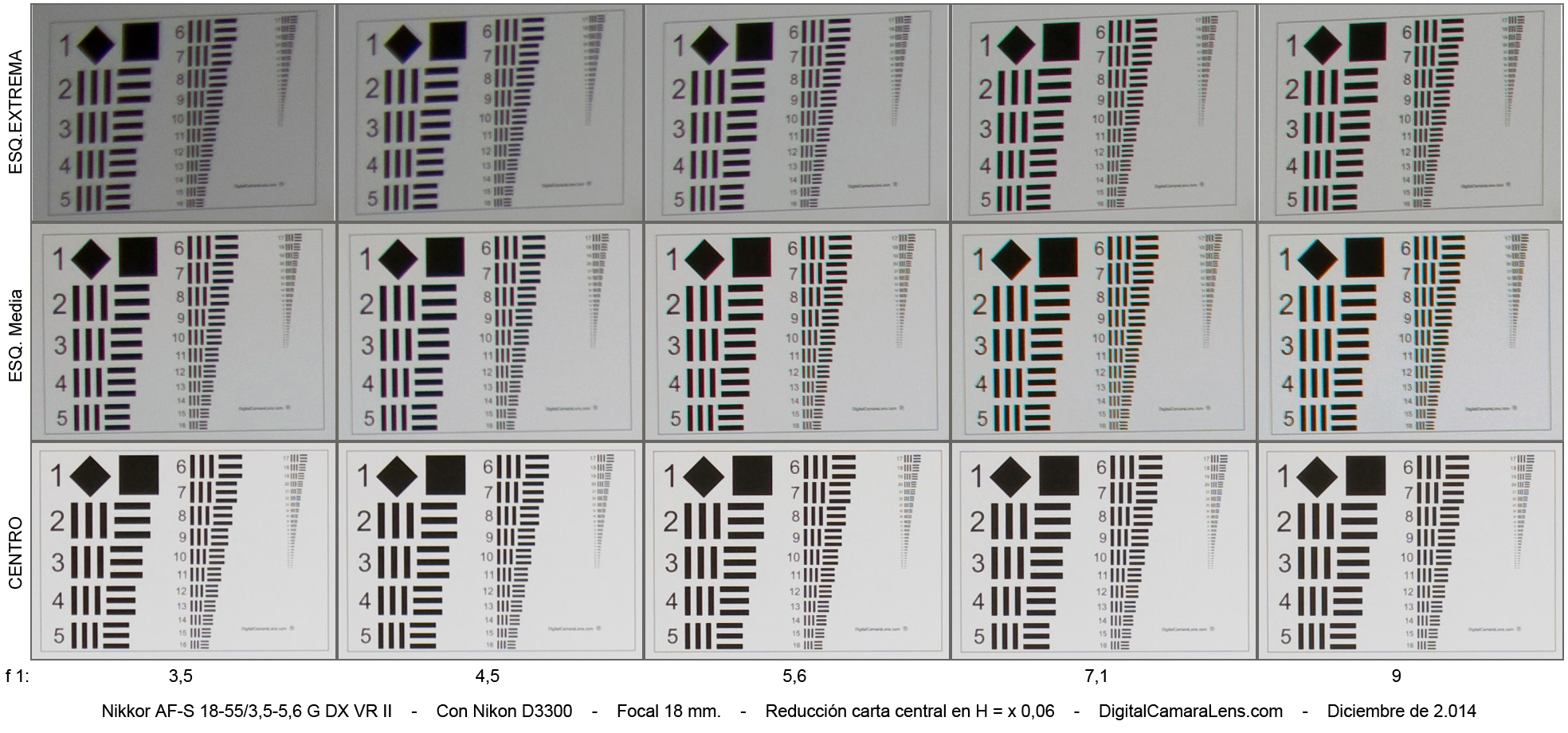

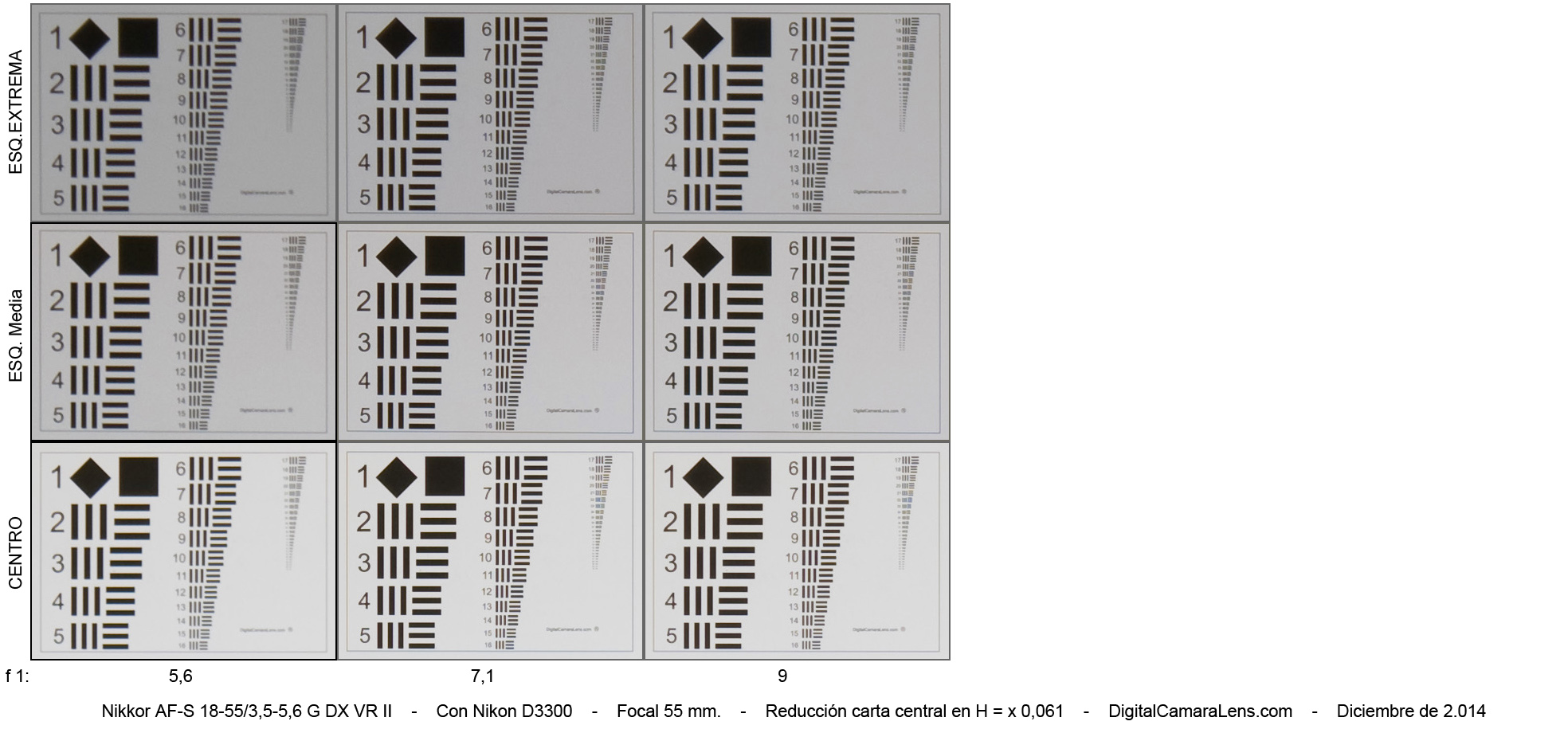

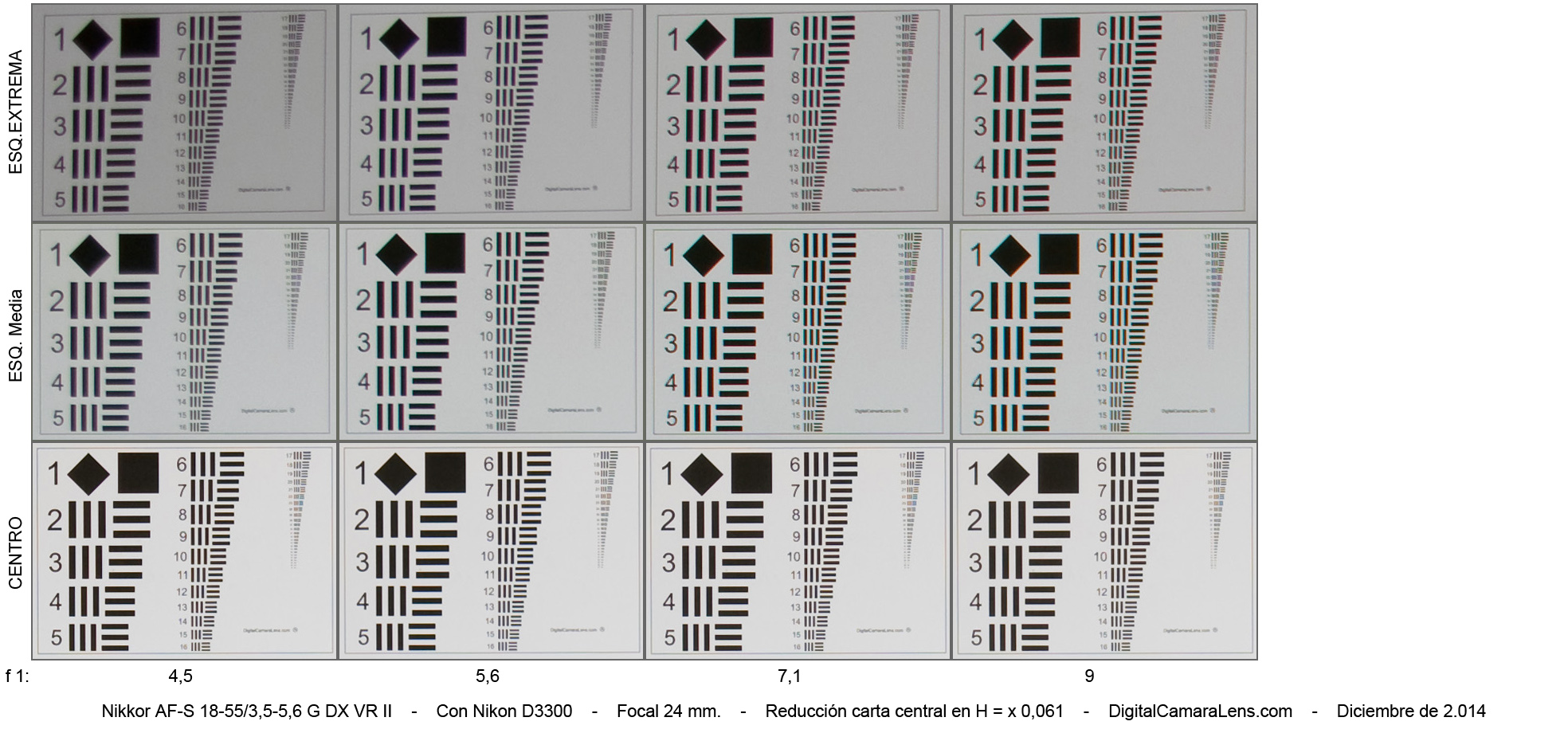

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica



18 mm.

24 mm.

35 mm.

55 mm.



f 1:/
3,5 - 4,5 - 5,6 - 7,1 - 9

4,5 - 5,6 - 7,1 - 9

4,5 - 5,6 - 7,1 - 9

5,6 - 7,1 - 9

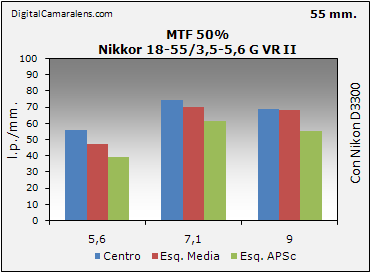

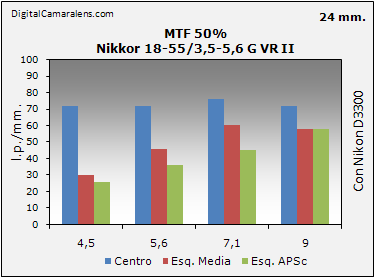

Resolución en estudio MTF50%                                                                                      Detalles en Metodología ►

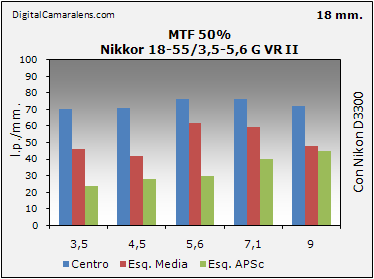

18 mm. 3,5 4,5 5,6 7,1 9
Centro 70 71 76 76 72
Esq. Media 46 42 62 59 48
Esq. APSc 24 28 30 40 45
24 mm. 3,5 4,5 5,6 7,1 9
Centro - 72 72 76 72
Esq. Media - 30 46 60 58
Esq. APSc - 26 36 45 58

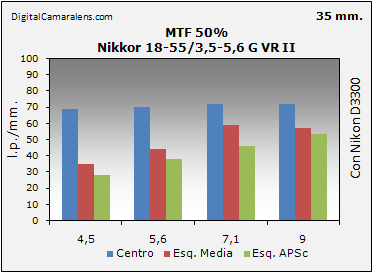

35 mm. 3,5 4,5 5,6 7,1 9
Centro - 69 70 72 72
Esq. Media - 35 44 59 57
Esq. APSc - 28 38 46 53
55 mm. 3,5 4,5 5,6 7,1 9
Centro - - 56 74 69
Esq. Media - - 47 70 68
Esq. APSc - - 39 61 55

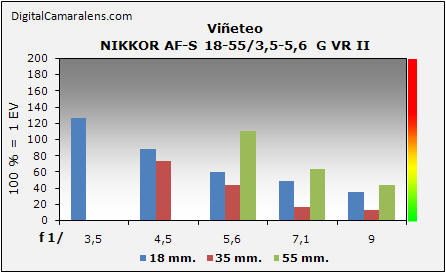

- Viñeteo                                                                                                                                Detalles en Metodología ►




Focales

f 1:/

 3,5 4,5 5,6 7,1 9
18 mm.

%

 126 88 60 48 36
35 mm. % - 74 44 17 13
55 mm. .% - - 110 63 44

Tipo de viñeteo: progresivo
100% Sat. = 1 Ev

- Distorsión geométrica.                                                                                                    Detalles en Metodología ►



Focales

Dist.

 % Inversión
18 mm. 2 m. -2,74 Muy ligera
24 mm. 2,5 m. -0,45 -
35 mm. 3 m. 0 -
55 mm. 4 m. +0,22 -

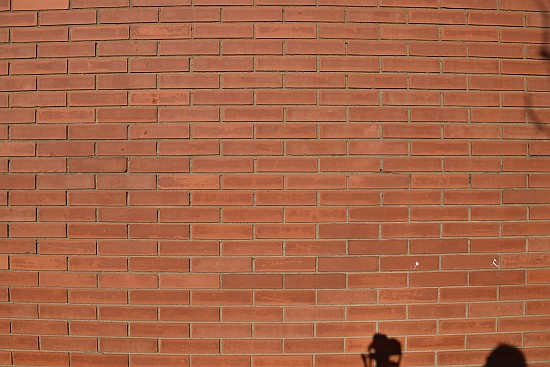

Muestra gráfica.


18 mm. a 2 m.


- Aberraciones Cromáticas.                                                                                              Detalles en Metodología ►



Focales

f 1:/

 3,5 4,5 5,6 7,1 9 Amplitud
18 mm. % - - 0,36 0,22 0,14 Media
24 mm. % * - 0,14 0,14 0,14 Med./Al
35 mm. % * 0,03 0,03 0,03 0,03 Media
55 mm. % - - 0,08 0,08 0,06 Baja

Valoración de ACs laterales por focal y abertura.

Índices de referencia:
 ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente


- Enfoque                                                                                             Detalles en Metodología ►


Focales

De d.m.e. a infinito

 De infinito a d.m.e.
18 mm. 1 s. 0,9
55 mm. 1,2 s. 1
Valores en segundos.

Consistencia: correcto.
Precisión: correcto.
Micro-ajustes necesarios:0
