NIKKOR AF-D 18-35/3,5-4,5 IF ED
 ______________________________________________________________________________________________________________________



26 de Marzo de 2.014
Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque  ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

Con Nikon D600__________________________________________________________________________________________________________________________________

- Definición en exterior.                                                                                                     Detalles en Metodología ►

18 mm. a f 1:5,6 - f 1:8 24 mm. a f 1:5,6 - f 1:8
28 mm. a f 1:5,6 - f 1:8 35 mm. a f 1:5,6 - f 1:8


Distancia: 25 m.

 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Nikon D600 - C 1.01 - L 1.009]
Medición: Matricial. | Procesado de .JPG: con A.C.R. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 40, Radio 0,5, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 24 Mpx. - Espacio en disco: de 5 a 7 MB


- Definición en estudio.

Para ver el mosaico de la focal deseada haz clic en sus aberturas.                   Detalles en Metodología ►

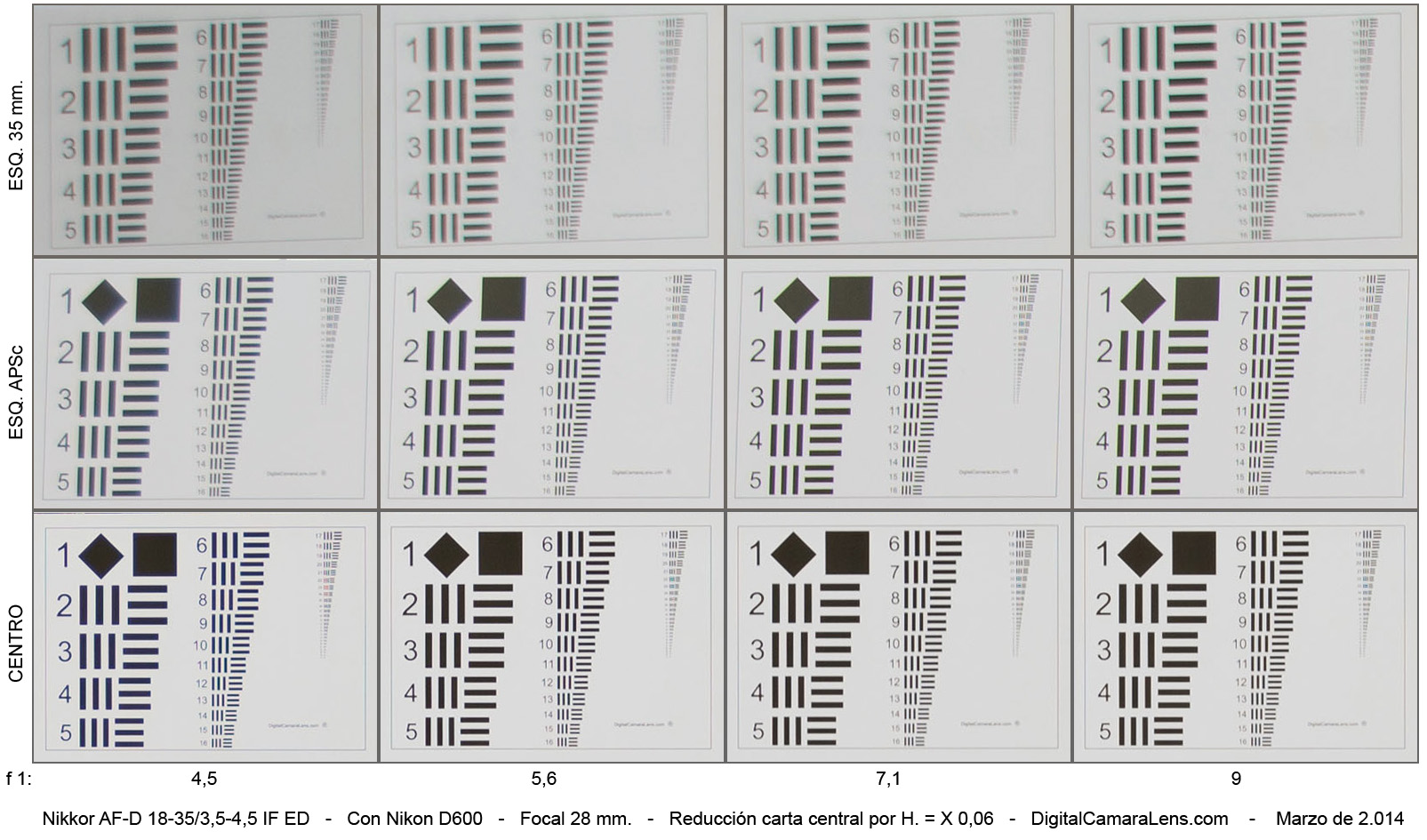

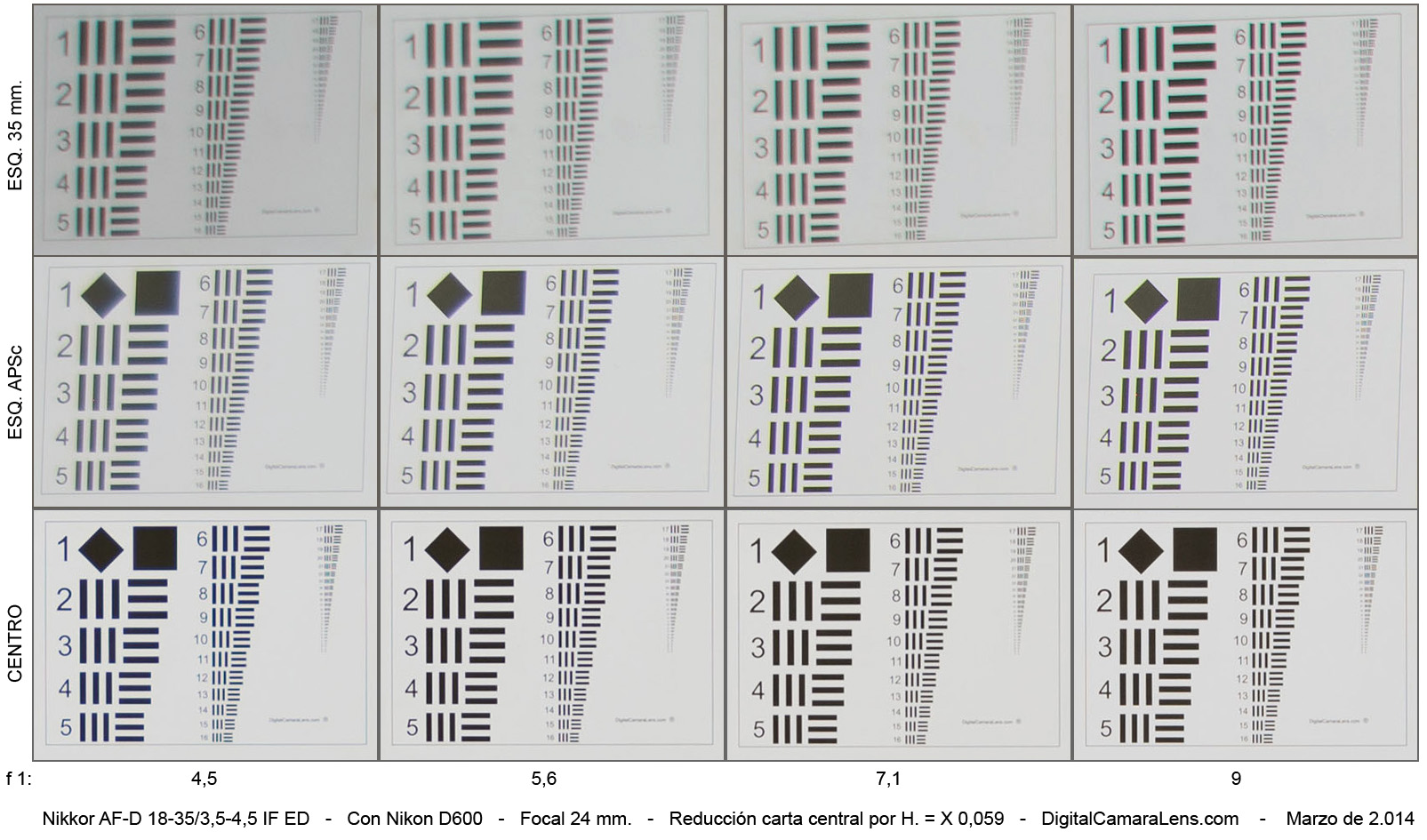

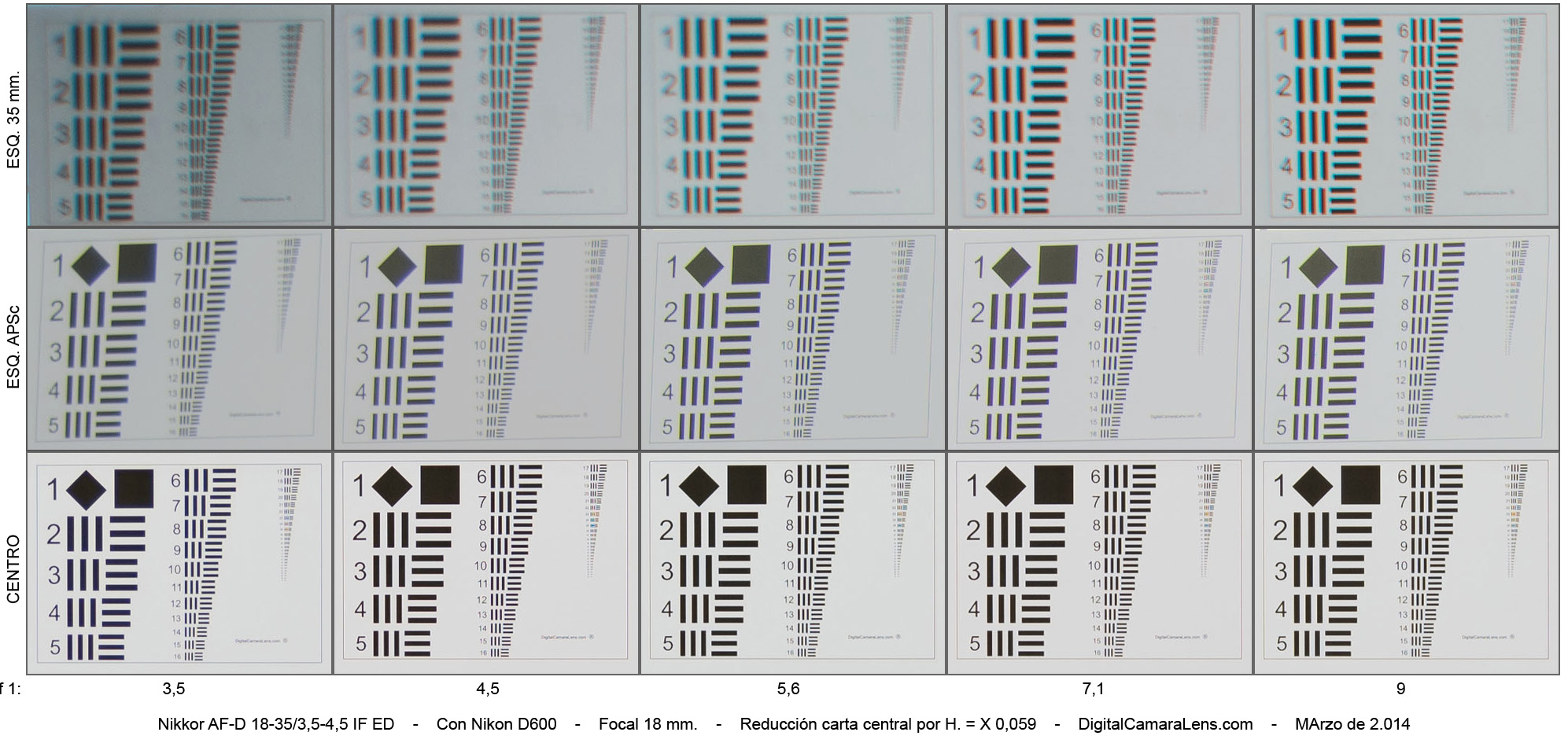

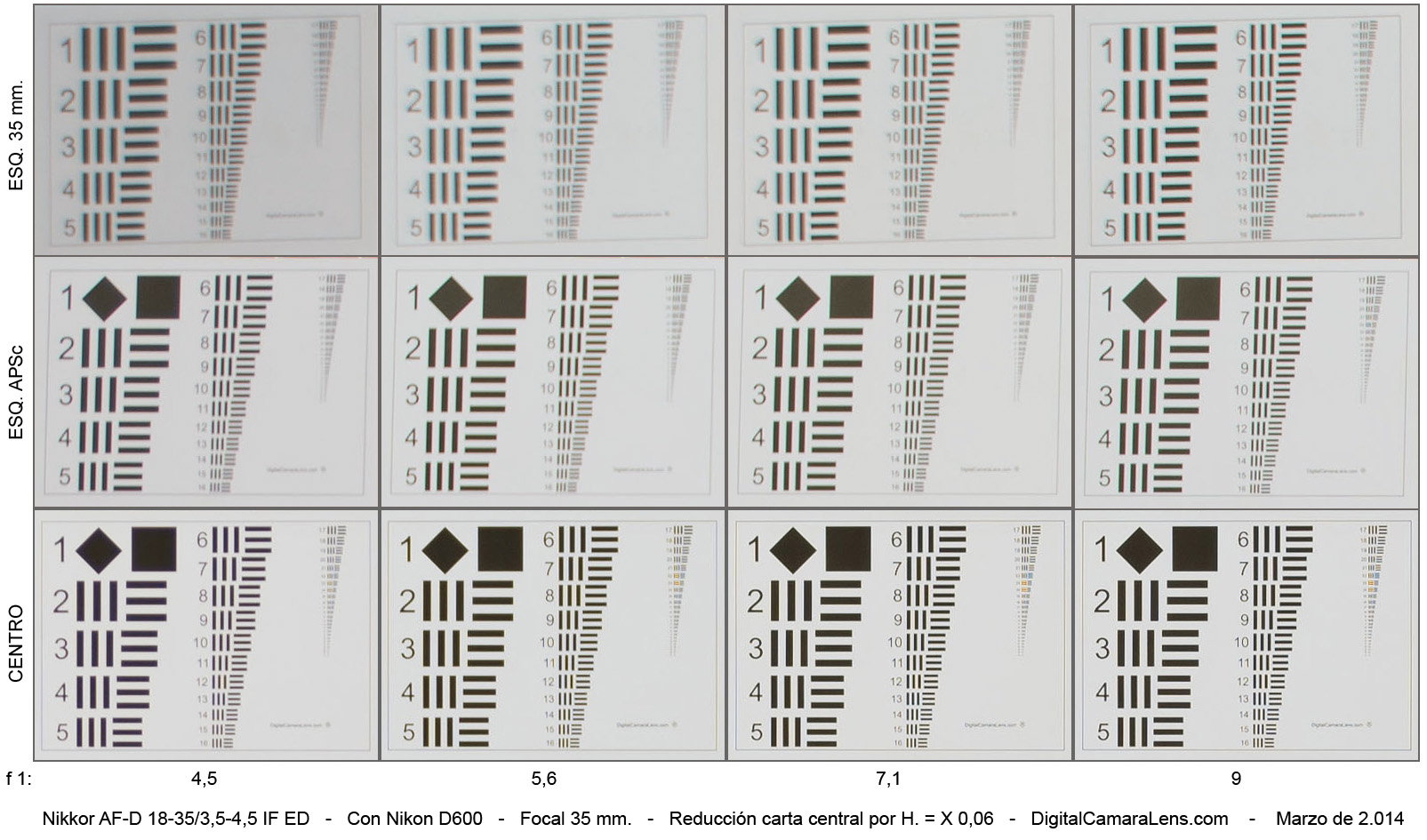

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica



18 mm.

24 mm.

28 mm.

35 mm.



f 1:/
3,5 - 4,5 - 5,6 - 7,1 - 9

4,5 - 5,6 - 7,1 - 9

4,5 - 5,6 - 7,1 - 9

4,5 - 5,6 - 7,1 - 9



Valoración simplificada de nitidez por focal y abertura.

Focales

f 1:/

 3,5 4,5 5,6 7,1 9
18 mm. Centro/Esq. .. *|* *|* *|* *|* *|*
24 mm. Centro/Esq. .. - *|* *|* *|* *|*
28 mm. Centro/Esq. . - *|* *|* *|* *|*
35 mm. Centro/Esq. . - *|* *|* *|* *|*

                                  Abreviaciones:
                            * Excelente | * Correcto | * Mejorable | * Deficiente | * Muy deficiente

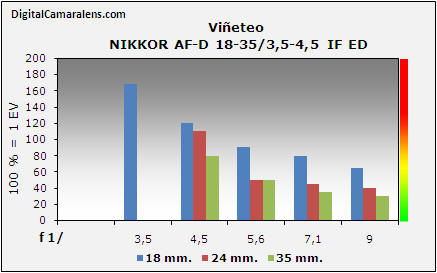

- Viñeteo                                                                                                                                Detalles en Metodología ►





Focales

f 1:/

 3,5 4,5 5,6 7,1 9
18 mm. % 168 120 90 80 65
24 mm.

%

 - 110 50 45 40
35 mm. % - 80 50 35 30

Tipo de viñeteo: periférico.
100% Sat. = 1 Ev


- Distorsión geométrica.                                                                                                    Detalles en Metodología ►



Muestra gráfica de 18 mm.

Focales

Dist.

 % Inversión
18 mm. 2 m. -2,73 Muy Apreciable
24 mm. 2,5 m. -2,27 Apreciable
28 mm. 2,5 m. -0,98 Poco Apreciable
35 mm. 3,5 m. -0,70 -



- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología ►

 Zona APSc


Focales

f 1:/

 3,5 4,5 5,6 7,1 9
18 mm. . 0 0 0 0 0
24 mm. . - 0 0 0 0,03
35 mm. . - 0 0 0 0

Valoración de ACs laterales por focal y abertura.

Índices de referencia:
 ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente


Comentarios.-
Pese a haberse medido unos valores prácticamente de cero la amplitud de las zonas afectadas es elevada y el contraste en toda la zona bajo.


- Enfoque                                                                                             Detalles en Metodología ►


Focales

De d.m.e. a infinito

 De infinito a d.m.e.
18 mm. 0,9 0,8
35 mm. 1 1
Valores en segundos.

Consistencia: correcto.
Precisión: correcto
Micro-ajustes necesarios: 0
