NIKKOR AF-S 18-140/3,5-5,6 G ED DX VR
 ______________________________________________________________________________________________________________________



29 de Mayo de 2.015

 Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque  ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

Con Nikon D5300______________________________________________________________________________________________________________________________

- Definición en exterior.                                                                                                     Detalles en Metodología ►

18 mm. a f 1:5,6 - f 1:8 140 mm. a f 1:8
35 mm. a f 1:6,3 - f 1:8 70 mm. a f 1:6,3 - f 1:9
140 mm. a f 1:6,3 - f 1:9 140 mm. a f 1:8
Foto izquierda con encuadre vertical y derecha horizontal para apreciar nitidez centro imagen.


Distancia: 25 m. para 18 y 35 y 45 m. para 70 y 140 mm.

 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Nikon D5300 - C 1.00 - L 2.005]
Medición: Matricial. | Procesado de .JPG: con A.C.R. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 40, Radio 0,5, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 24 Mpx. - Espacio en disco: de 5 a 7 MB


- Definición en estudio.

Para ver el mosaico de la focal deseada haz clic en sus aberturas.                   Detalles en Metodología ►


Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica




18 mm.

35 mm.

70 mm.

140 mm.



f 1:/
3,5 - 4,5 - 5,6 - 7,1 - 9

4,5 - 5,6 - 7,1 - 9

5 - 5,6 - 7,1 - 9

5,6 - 7,1 - 9

Resolución en estudio MTF50%                                                                                Detalles en Metodología ►

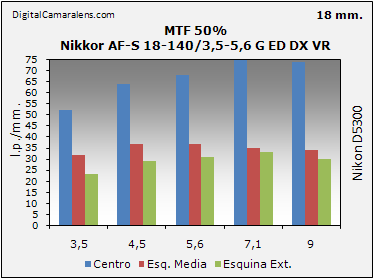

18 mm. 3,5 4,5 5,6 7,1 9
Centro 52 64 68 78 74
Esq. Media 32 37 37 35 34
Esquina Ext. 23 29 31 33 30

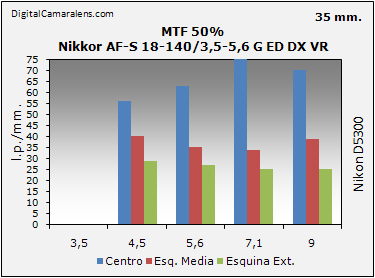

35 mm. 3,5 4,5 5,6 7,1 9
Centro - 56 63 75 70
Esq. Media - 40 35 34 39
Esquina Ext. - 29 27 25 25

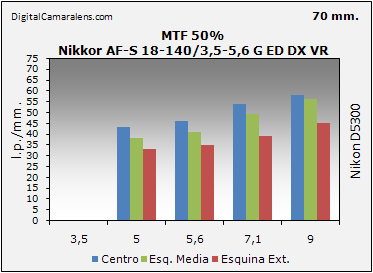

70 mm. 3,5 5 5,6 7,1 9
Centro - 43 46 54 58
Esq. Media - 38 41 49 56
Esquina Ext. - 33 35 39 45
140 mm. 3,5 4,5 5.6 7,1 9
Centro - - 37 52 54
Esq. Media - - 32 48 43
Esquina Ext. - - 23 32 38

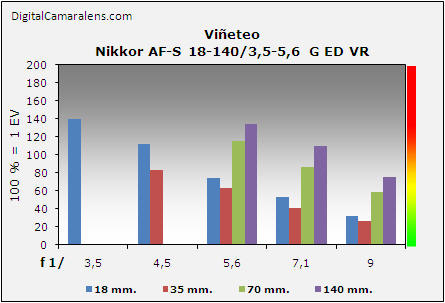

- Viñeteo                                                                                                                                Detalles en Metodología ►





Focales

f 1:/

 3,5 4,5 5,6 7,1 9
18 mm.

%

 139 112 74 53 32
35 mm. % - 83 63 41 27
70 mm. .% - - 116 87 59
140 mm. % - - 134 109 75

Tipo de viñeteo: progresivo en angular y radial en tele.
100% Sat. = 1 Ev

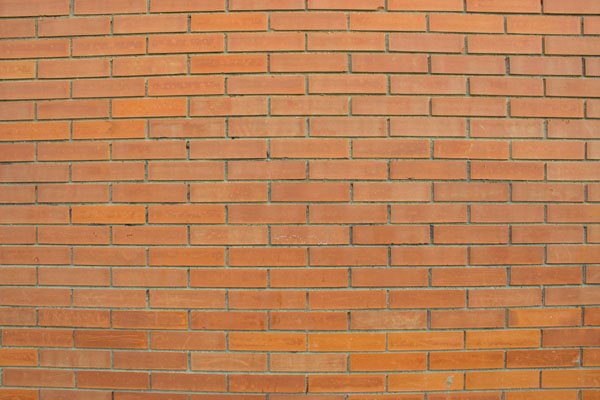

- Distorsión geométrica.                                                                                                    Detalles en Metodología ►

Focales

Dist.

 % Inversión
18 mm. 2 m. -2,58 Muy baja
22 mm. 2 m. -1,68 Apreciable
24 mm. 2,5 m. +0,91 -
35 mm. 3 m. +1,80 -
70 mm. 5 m. +1,99 -
140 mm. 10 m. +1,99 -



Comentarios Distorsión Geométrica



- Aberraciones Cromáticas.                                                                                              Detalles en Metodología ►



Focales

f 1:/

 3,5 4,5 5,6 7,1 9 Amplitud
18 mm. . n. m. 0,25 0,25 0,22 0,19 Amplia
35 mm. . - n. m. 0,25 0,25 0,22 Amplia
70 mm. . - - 0,25 0,19 0,14 Media
140 mm. - - - 0,47 0,25 Amplia

Valoración de ACs laterales por focal y abertura.

Índices de referencia:
 ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente


- Enfoque                                                                                             Detalles en Metodología ►


Focales

De d.m.e. a infinito

 De infinito a d.m.e.
18 mm. 1 1
140 mm. 1,2 1,2
Valores en segundos.

Consistencia: correcto.
Precisión: correcto
Micro-ajustes necesarios: cero
