NIKKOR AF-S 18-105/3,5-5,6 G ED DX VR
 ______________________________________________________________________________________________________________________



6 de Agosto de 2.015

 Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque  ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

Con Nikon D7200_________________________________________________________________________________________________________________________________

- Definición en exterior.                                                                                                     Detalles en Metodología ►

18 mm. a f 1:5,6 - f 1:8 24 mm. a f 1:5,6 - f 1:8
35 mm. a f 1:5,6 - f 1:8 50 mm. a f 1:6,3 - f 1:8
70 mm. a  f 1:6,3 - f 1:8 105 mm. a f 1:6,3 - f 1:8


Distancia: 25 m. para 18, 24, 35 y 50 mm. y 45 m. para 70 y 105 mm.

 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Nikon D7200 - C 1.00 - L 2.008]
Medición: Matricial. | Procesado de .JPG: con A.C.R. - PS CS4 previo DNG.
Todos los ajustes estándar excepto enfoque: Cantidad 50, Radio 0,5, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 24 Mpx. - Espacio en disco: de 5 a 7 MB


- Definición en estudio.

Para ver el mosaico de la focal deseada haz clic en sus aberturas.                   Detalles en Metodología ►


Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica




18 mm.

35 mm.

50 mm.

105 mm.




f 1:/
3,5 - 4,5 - 5,6 - 7,1 - 9 - 11

4,5 - 5,6 - 7,1 - 9

5 - 6,3 - 9 - 11

5,6 - 7,1 - 9 - 11

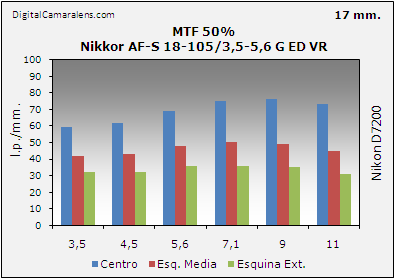

Resolución en estudio MTF50%                                                                                Detalles en Metodología ►


18 mm. 3,5 4,5 5,6 7,1 9 11
Centro 59 62 69 75 76 73
Esq. Media 42 43 48 50 49 45
Esquina Ext. 32 32 36 36 35 31

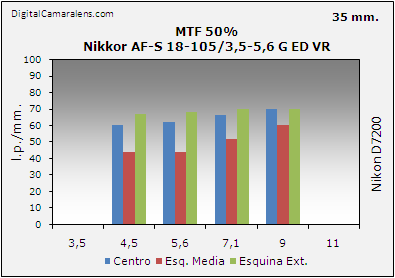

35 mm. 3,5 4,5 5,6 7,1 9 11
Centro  - 60 62 66 70 -
Esq. Media  - 44 44 52 60 -
Esquina Ext.  - 67 68 70 70 -

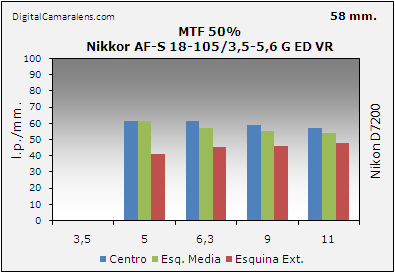

58 mm. 3,5 5 6,3 9 11
Centro  - 61 61 59 57
Esq. Media  - 61 57 55 54
Esquina Ext.  - 41 45 46 48
105 mm. 3,5 4,5 5,6 7,1 9 11
Centro -  - 58 60 57 52
Esq. Media  -  - 50 52 54 52
Esquina Ext.  -  - 42 45 46 44



- Viñeteo                                                                                                                                Detalles en Metodología ►


Focales

f 1:/

 3,5 4,5 5,6 7,1 9 11
18 mm.

%

 110 75 48 44 40 -
35 mm. % - 79 48 33 29 -
50 mm. .% - - 58 31 21 20
105 mm. % - - 121 70 37 20

Tipo de viñeteo: radial
100% Sat. = 1 Ev

- Distorsión geométrica.                                                                                                    Detalles en Metodología ►

Focales

Dist.

 % Inversión
18 mm. 2 m. -2,92 Apreciable
21 mm. 2 m. -1,28 Apreciable
25 mm. 2,5 m. +0,91 Apreciable
35 mm. 3,5 m. +1,93 -
50 mm. 5 m. +1,64 -
70 mm. 5 m. +1,60 -
105 mm. 5 m. +1,58 -

Comentarios Distorsión Geométrica



- Aberraciones Cromáticas.                                                                                              Detalles en Metodología ►



Focales

f 1:/

 3,5 4,5-5 5,6-6,3 7,1 9 11 Magnitud
18 mm. % 0,25 0,25 0,25 0,22 0,22 0,22 Media
35 mm. % - 0,19 0,19 0,19 0,19 - Media
58 mm. % - 0,19 0,19 0,17 0,14 - Reducida
105 mm. % - - 0,19 0,19 0,17 0,17 Reducida

Valoración de ACs laterales por focal y abertura.

Índices de referencia:
 ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente


- Enfoque                                                                                             Detalles en Metodología ►


Focales

De d.m.e. a infinito

 De infinito a d.m.e.
18 mm. 0,8 0,9
105 mm. 1,2 1,3
Valores en segundos.

Consistencia: correcto.
Precisión: correcto
Micro-ajustes necesarios: 0
