NIKKOR AF-S 16-85/3,5-5,6 G DX VR
 ______________________________________________________________________________________________________________________



6 de Febrero de 2.016

 Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque  ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

Con Nikon D7200______________________________________________________________________________________________________________________________

Resolución en estudio MTF50%                                                                                Detalles en Metodología ►

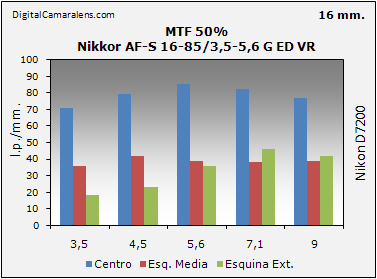

16 mm. 3,5 4,5 5,6 7,1 9
Centro 71 79 85 82 77
Esq. Media 36 42 39 38 39
Esquina Ext. 18 23 36 46 42

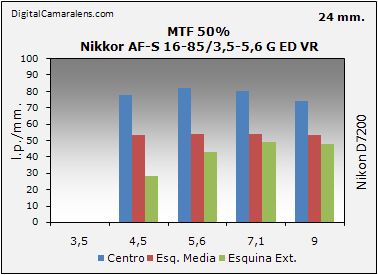

24 mm. 3,5 4,5 5,6 7,1 9
Centro  - 78 82 80 74
Esq. Media  - 53 54 54 53
Esquina Ext.  - 28 43 49 48

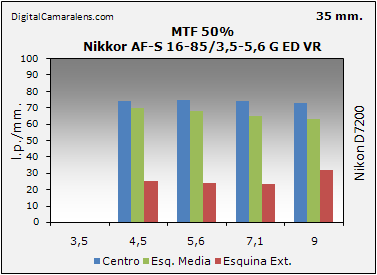

35 mm. 3,5 4,5 5,6 7,1 9
Centro  - 74 75 74 73
Esq. Media  - 70 68 65 63
Esquina Ext.  - 25 24 23 32

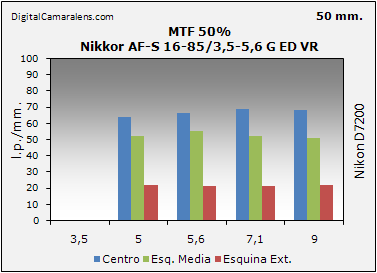

50 mm. 3,5 5 5,6 7,1 9
Centro  - 64 66 69 68
Esq. Media  - 52 55 52 51
Esquina Ext.  - 22 21 21 22

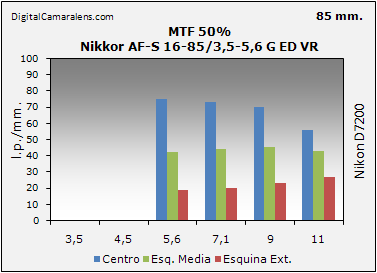

85 mm. 3,5 4,5 5,6 7,1 9 11
Centro  -  - 75 73 70 56
Esq. Media  -  - 42 44 45 43
Esquina Ext.  -  - 19 20 23 27

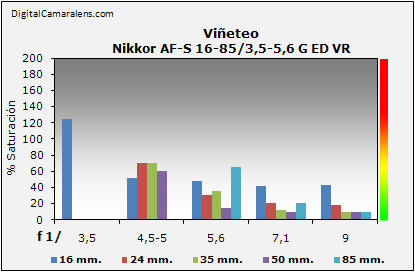

- Viñeteo                                                                                                                                Detalles en Metodología ►




Focales

f 1:/

 3,5 4,5-5 5,6 7,1 9
16 mm.

%

 125 52 48 42 43
24 mm. % - 70 30 20 18
35 mm. % - 70 35 12 10
50 mm. .% - 60 15 10 10
85 mm. % - - 65 20 10

Tipo de viñeteo: progresivo
100% Sat. = 1 Ev

- Distorsión geométrica.                                                                                                    Detalles en Metodología ►

Focales

Dist.

 % Inversión
16 mm. 2 m. -1,28 Apreciable
24 mm. 3,5 m. +0,64 -
35 mm. 5 m. +1,15 -
50 mm. 5 m. +1,12 -
85 mm. 5 m. +0,96 -
- Aberraciones Cromáticas.                                                                                              Detalles en Metodología ►



Focales

f 1:/

 3,5 4,5 5,6 7,1 9 11
16 mm. % 0,25 0,17 0,17 0,19 0,19 -
Amplitud   m m m  r  r
24 mm. % - 0,06 0,12 0,14 0,14 -
Amplitud     a m  r  r
35 mm. % - 0 0,03 0,03 0,03 -
Amplitud     a a m r
50 mm. % - 0 0 0 0 -
Amplitud     ma ma ma ma
85 mm. % - - 0,31 0,28 0,25 0,25
Amplitud       a a a a

                                         Índices de referencia:
                                                      ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                                         ma: muy amplia | a: amplia |  m: media  |  r: reducida


Comentarios.-
 Medir las ACs laterales de cualquier óptica es una tarea entretenida, reflejar esas mediciones es compleja y todavía más en un zoom. Por último plasmarlas en la valoración con un solo número todavía más.

En la tabla superior podéis ver el resultado de la medición de la desviación RGB en % de los píxeles afectados en más de un 50%. Debajo la amplitud de la zona de forma abreviada en cuatro escalas.

Un valor bajo en principio, si no hay una zona afectada amplia, es bueno pero si la zona es muy amplia es peor, si cabe, que un valor alto con zona reducida.

En las cartas inferiores podéis ver de forma gráfica los valores y la amplitud. Las esquinas de 35 y 50 mm. que arrojan valores bajos "tiran para atrás" en cuanto a amplitud y pérdida de nitidez, pérdida que queda reflejada en las mediciones MTF50%.

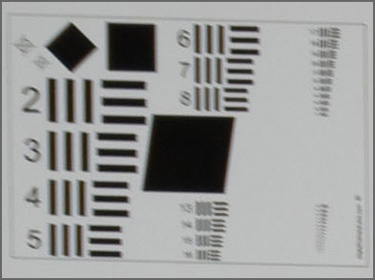

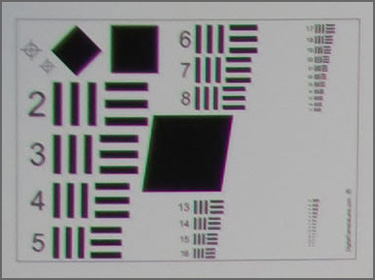

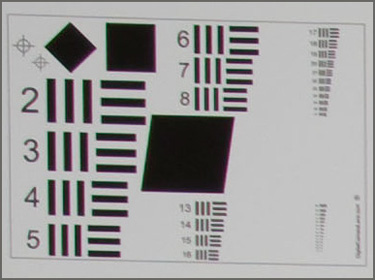

Cartas de esquinas extremas, todas a f 1:5,6
16 mm. 24 mm.
35 mm. 50 mm.
85 mm.

- Enfoque                                                                                             Detalles en Metodología ►


Focales

De d.m.e. a infinito

 De infinito a d.m.e.
16 mm. 1,5 1,8
85 mm. 1,6 2
Valores en segundos.

Consistencia: correcto.
Precisión: correcto
Micro-ajustes necesarios: cero

Muy silencioso pero lento.. lento.
