NIKKOR AF-S 16-80/2,8-4 E ED DX VR
 ______________________________________________________________________________________________________________________



3 de Junio de 2.016

 Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

Con Nikon D7200______________________________________________________________________________________________________________________________

- Definición en exterior.                                                                                                     Detalles en Metodología ►


  16 mm. a f 1:5,6 - f 1:8 25 mm. a f 1:5,6 - f 1:8
35 mm. a f 1:5,6 - f 1:8 50 mm. a f 1:5,6 - f 1:8 80 mm. a f 1:6,3 - f 1:8


Distancia: 25 m. para 16, 24 y 35. 40 m. para 50 mm. y 62 m. para 80 mm.

 Fotometría.-
Corrección necesaria procesado del .RAW  [Firmware de Nikon D7200 - C 1.00 - L 2.009]
Medición: Matricial. | Procesado de .JPG: con A. DNG. C. - PS CS4.
Todos los ajustes estándar excepto enfoque: Cantidad 60, Radio 0,8, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 24 Mpx. - Espacio en disco: +/- 5 MB


- Definición en estudio.

Para ver el mosaico de la focal deseada haz clic en sus aberturas.                   Detalles en Metodología ►


Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica




16 mm.

24 mm.

35 mm.

50 mm.

80 mm.



f 1:/
2,8 - 4,5 - 5,6 - 7,1 - 9 - 11

3 - 4,5 - 5,6 - 7,1 - 9 - 11

3,5 - 4,5 - 5,6 - 7,1 - 9 - 11

3,5 - 4,5 - 5,6 - 7,1 - 9 - 11

4 - 5,6 - 7,1 - 9 - 11

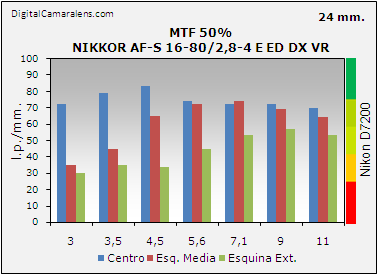

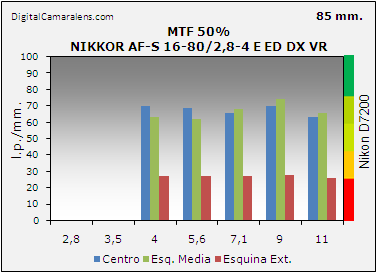

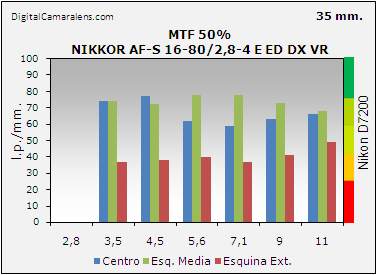

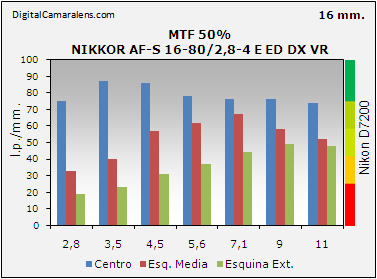

Resolución en estudio MTF50%                                                                                Detalles en Metodología ►


16 mm. 2,8 3,5 4,5 5,6 7,1 9 11
Centro 75 87 86 78 76 76 74
Esq. Media 33 40 57 62 67 58 52
Esquina Ext. 19 23 31 37 44 49 48
24 mm. 3 3,5 4,5 5,6 7,1 9 11
Centro 72 79 83 74 72 72 70
Esq. Media 35 45 65 72 74 69 64
Esquina Ext. 30 35 34 45 53 57 53


35 mm. 2,8 3,5 4,5 5,6 7,1 9 11
Centro  - 74 77 62 61 63 66
Esq. Media  - 74 72 78 78 73 68
Esquina Ext.  - 37 38 40 37 41 49
50 mm. 2,8 3,5 4,5 5,6 7,1 9 11
Centro - 68 74 63 56 57 62
Esq. Media - 63 65 60 68 71 69
Esquina Ext. - 32 39 32 31 32 39



80 mm. 2,8 3,5 4 5,6 7,1 9 11
Centro  - - 70 69 66 70 63
Esq. Media  - - 63 62 68 74 66
Esquina Ext.  - - 27 27 27 28 26

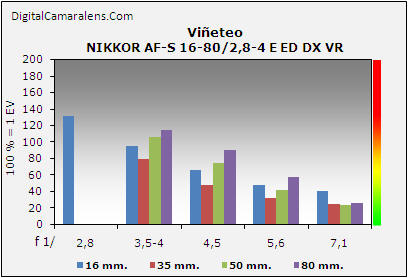

- Viñeteo                                                                                                                                Detalles en Metodología ►





Focales

f 1:/

 2,8 3,5-4 4,5 5,6 7,1
16 mm.

%

 132 96 66 48 40
35 mm. % - 80 48 32 25
50 mm. .% - 106 75 41 23
80 mm. % - 114 90 57 26

Tipo de viñeteo: radial
100% Sat. = 1 Ev

- Distorsión geométrica.                                                                                                    Detalles en Metodología ►

Focales

Dist.

 % Inversión
16 mm. 2 m. -2,92 Apreciable
19 mm. 2 m. 0 Apreciable
24 mm. 2,5 m. +1,28 -
35 mm. 3,5 m. +1,64 -
50 mm. 5 m. +2,74 -
80 mm. 8 m. +1,28 -
Muestra gráfica a 16 mm.
Muestra gráfica a 50 mm.


Comentarios Distorsión Geométrica.-
Pese a medir en los 19 mm. un valor de cero, en las esquinas extremas se aprecia inversión final, corta de amplitud pero acusada de trayectoria.

El valor en 16 mm. es elevado pero el diferencial entre los 16 y 50 mm. es el más elevado del grupo.



- Aberraciones Cromáticas Laterales.-                                                                         Detalles en Metodología ►



Focales

f 1:/

 2,8 3,5 4-4,5 5,6 7,1 9 11
16 mm. % 0,36 0,28 0,19 0,19 0,17 0,17 0,17
Amplitud   m
24 mm. % 0,28 0,22 0,22 0,14 0,14 0,11 0,11
Amplitud   r
35 mm. % - 0,08 0,08 0,05 0,05 0,03 0
Amplitud   r
50 mm. % - 0,11 0,11 0,08 0,08 0,08 0,08
Amplitud   a
80 mm. % - - 0,53 0,33 0,33 0,28 0,25
Amplitud   a

                                         Índices de referencia:
                                                      ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                                         a: amplia |  m: media  |  r: reducida

Muestra gráfica de esquina extrema a 16 mm. y f 1:7,1

- Enfoque                                                                                             Detalles en Metodología ►


Focales

De d.m.e. a infinito

 De infinito a d.m.e.
16 mm. 1 s. 1,2 s.
80 mm. 1 s. 1,2 s.
Valores en segundos.

Consistencia: regular. En ocasiones avanza el foco de la primera acción
Precisión: correcto
Micro-ajustes necesarios: cero
Dado el posicionamiento del zoom y a pesar de incorpora un sistema AF-S el enfoque no está al nivel de los más rápidos.

El estabilizador se ha mostrado muy efectivo y en ausencia de ruido.
