NIKKOR AF-S 14-24/2,8 G ED
 ______________________________________________________________________________________________________________________



1 de Marzo de 2.014
Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque  ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

Con Nikon D600__________________________________________________________________________________________________________________________________

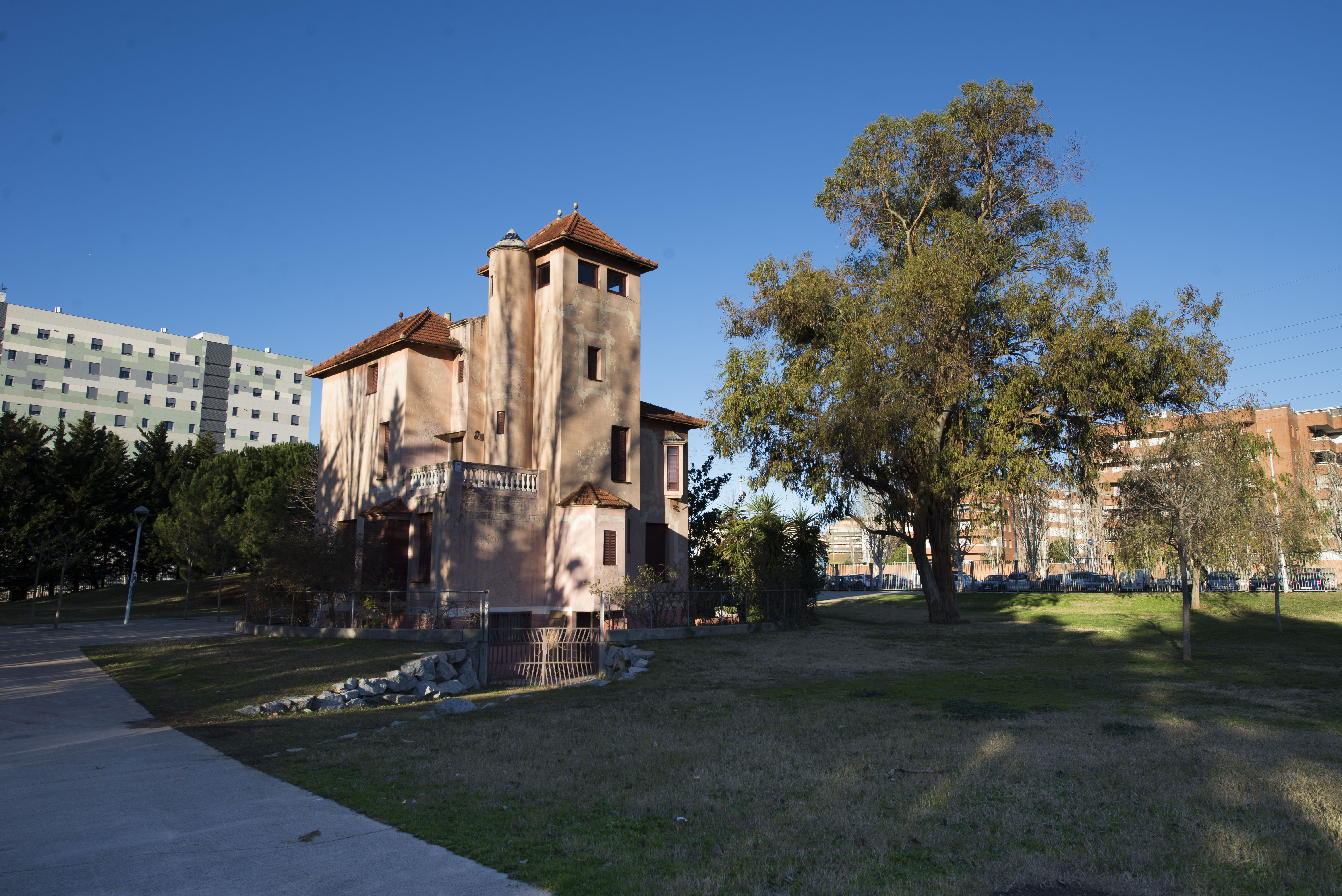

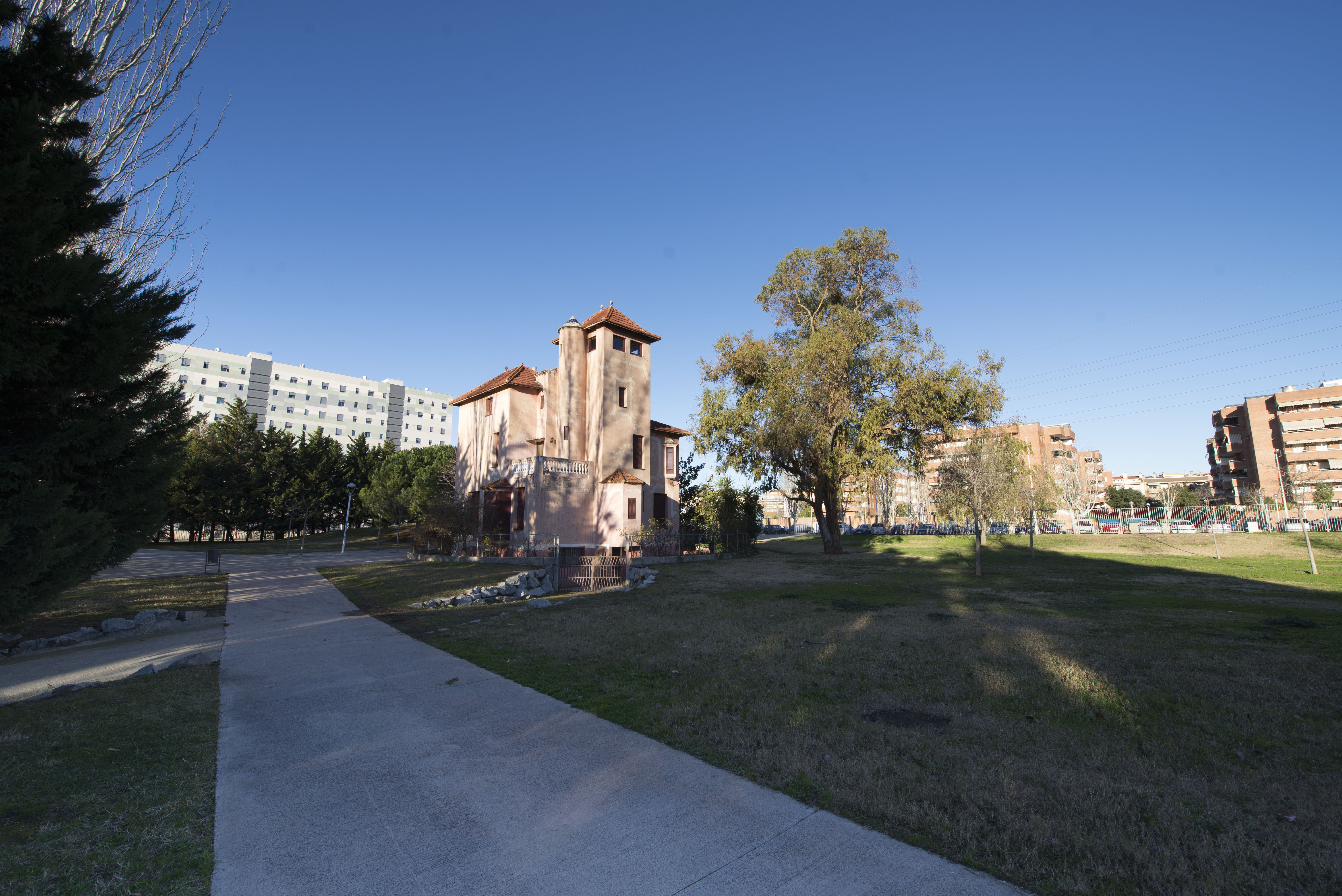

- Definición en exterior.                                                                                                     Detalles en Metodología ►

14 mm. a f 1:5,6 - f 1:8 17 mm. a f 1:5,6 - f 1:8
20 mm. a f 1:5,6 - f 1:8 24 mm. a f 1:5,6 - f 1:8


Distancia: 25 m.

 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Nikon D600 - C 1.01 - L 1.009]
Medición: Matricial. | Procesado de .JPG: con A.C.R. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 40, Radio 0,5, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 24 Mpx. - Espacio en disco: de 3 a 5 MB



- Definición en estudio.

Para ver el mosaico de la focal deseada haz clic en sus aberturas.                   Detalles en Metodología ►

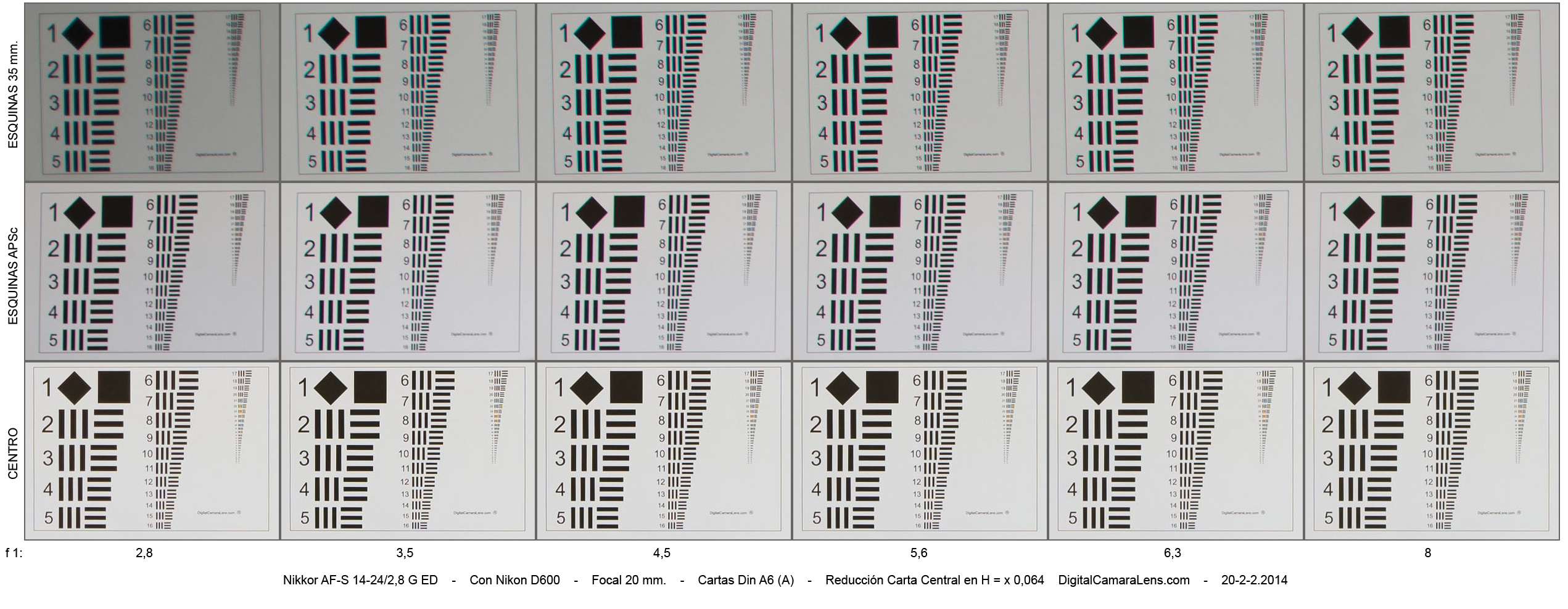

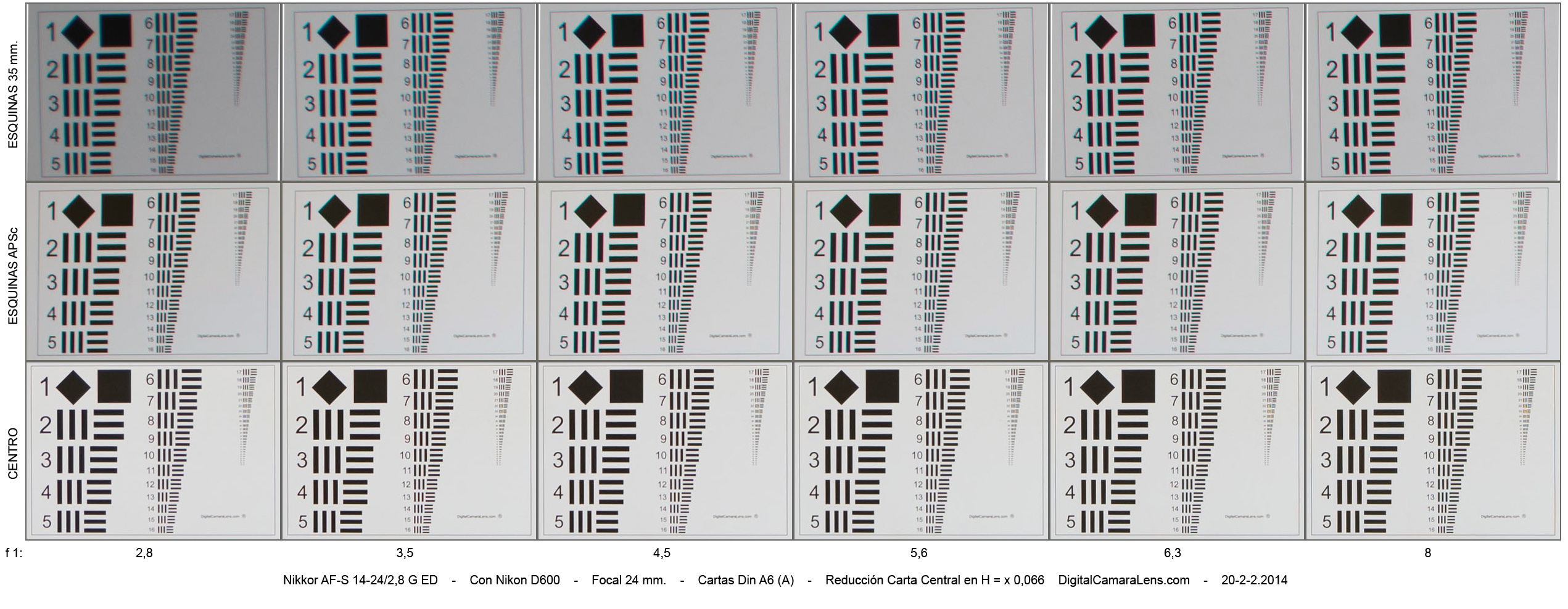

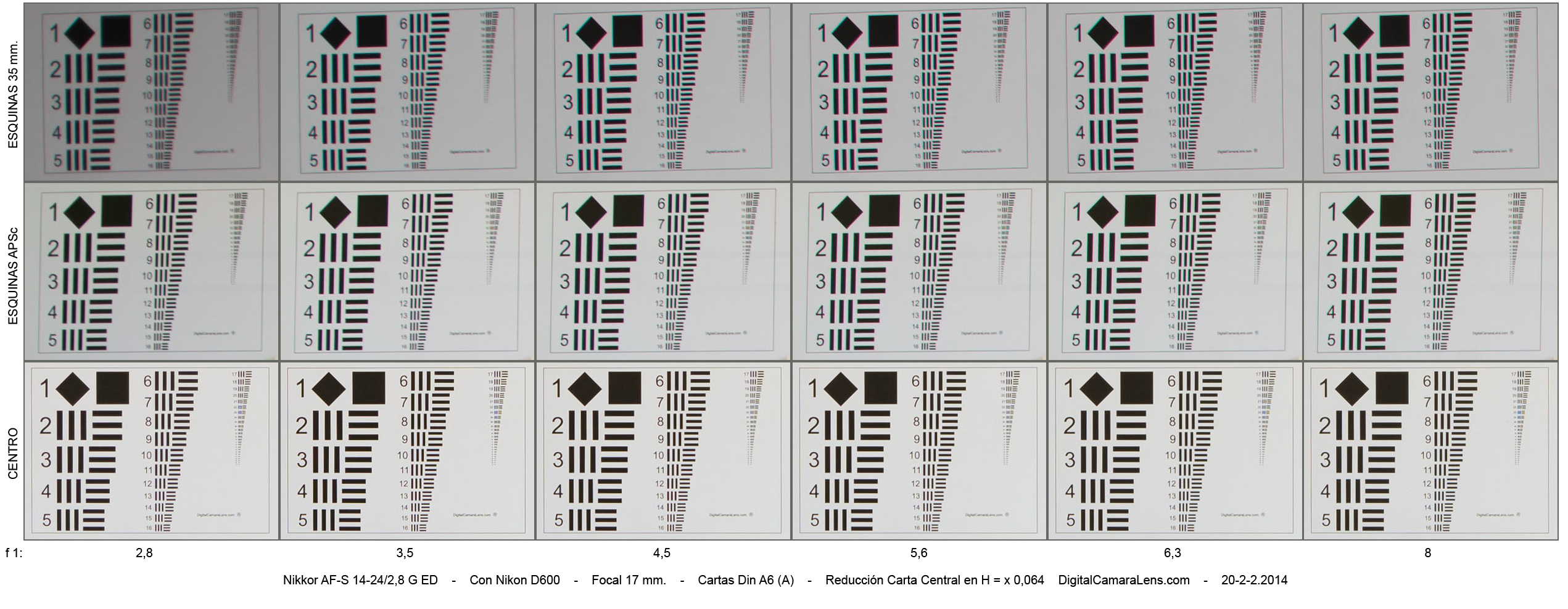

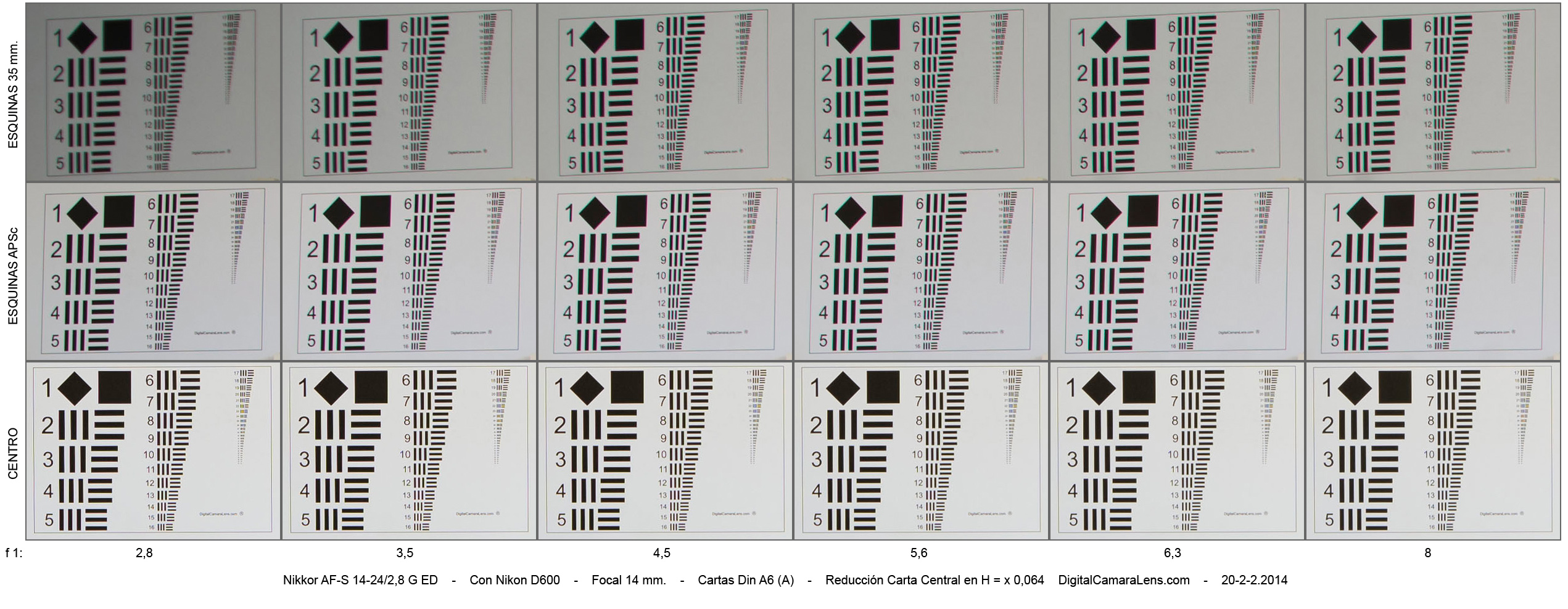

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





14 mm.

17 mm.

20mm.

24 mm.



f 1:/

2,8 - 3,5 - 4,5 - 5-6 - 7,1 - 9

2,8 - 3,5 - 4,5 - 5-6 - 7,1 - 9

2,8 - 3,5 - 4,5 - 5-6 - 7,1 - 9

2,8 - 3,5 - 4,5 - 5-6 - 7,1 - 9

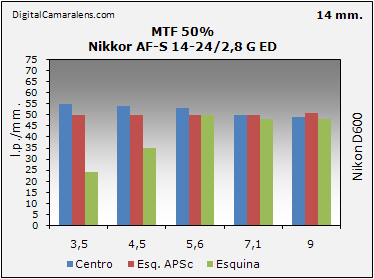

Resolución en estudio MTF50%  (2-2.014 rev. 1-2.015)                                              Detalles en Metodología ►


Valores en l.p./mm.
Diafragma 2,8 3,5 4,5 5,6 7,1 9
Centro 56 55 54 53 50 49
Esq. APSc 49 50 50 50 50 51
Esq. 35 mm. 17 24 35 50 48 48
Valores en l.p./mm.
Diafragma 2,8 3,5 4,5 5,6 7,1 9
Centro 43 47 46 44 44 43
Esq. APSc 28 38 43 46 46 45
Esq. 35 mm. 17 25 36 41 41 42


  Valores en l.p./mm.
Diafragma 2,8 3,5 4,5 5,6 7,1 9
Centro 46 57 56 56 51 50
Esq. APSc 36 41 43 45 50 47
Esq. 35 mm. 21 31 41 43 47 43
  Valores en l.p./mm.
Diafragma 2,8 3,5 4,5 5,6 7,1 9
Centro 42 47 45 46 48 51
Esq. APSc 33 43 44 41 40 40
Esq. 35 mm. 16 22 30 40 40 41

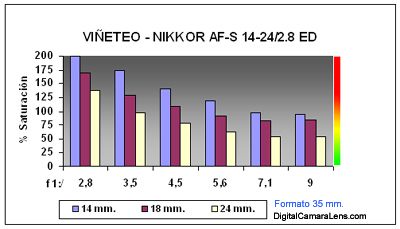

- Viñeteo   (Datos de la primera prueba)                                                           Detalles en Metodología ►

Focales

f 1:/

 2,8 3,5 4,5 5,6 7,1 9
14 mm.

%

 200 175 141 118 98 95
18 mm. % 169 129 109 92 83 85
24 mm. % 137 97 78 62 55 55

Tipo de viñeteo: progresivo
100% Sat. = 1 Ev

- Distorsión geométrica. (Datos de la primera prueba)                                                   Detalles en Metodología ►


Focales

Dist.

 % Inversión
14 mm. 1,5 m. -2,32 Ligera
17 mm. 1,5 m. -1,05 -
20 mm. 2 m. -1,03 -
24 mm. 3 m. 0 -


- Aberraciones Cromáticas.                                                                                              Detalles en Metodología ►



Focales

f 1:/

 2,8 3,5 4,5 5,6 7,1 9
14 mm. .% 0,08 0,14 0,14 0,14 0,16 0,16
17 mm. .% 0,14 0,16 0,16 0,16 0,16 0,16
20 mm. .% 0,25 0,25 0,25 0,19 0,19 0,19
24 mm. % 0,25 0,25 0,19 0,16 0,16 0,16

Valoración de ACs laterales por focal y abertura.

Índices de referencia:
 ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente


- Enfoque                                                                                             Detalles en Metodología ►


Focales

De d.m.e. a infinito

 De infinito a d.m.e.
14 mm. 0,8 0,9
24 mm. 0,9 0,9
Valores en segundos.

Consistencia: correcto.
Precisión: correcto
Micro-ajustes necesarios: 0
