irix 11/4 Firefly
 ________________________________________________________________________________________________________________________



12 Diciembre 2.017

 Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

Con Nikon D610 _______________________________________________________________________________________________________________________________

- Definición en exterior.                                                                                                    Detalles en Metodología ►
11 mm. a f 1:5,6  -  f 1:8


Distancia: 25 m.

 Fotometría.-
Corrección necesaria procesado del .RAW  [Firmware de Nikon D610 - C 1.01 - L 2.009]: +0,6 EV
Medición: Matricial. | Procesado de .JPG: con A. DNG. C. - PS CS4.
Todos los ajustes estándar excepto enfoque: Cantidad 60, Radio 0,8, Detalle 25.

Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 24 Mpx. - Espacio en disco:  MB


- Definición en estudio.                                                                                                     Detalles en Metodología ►
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

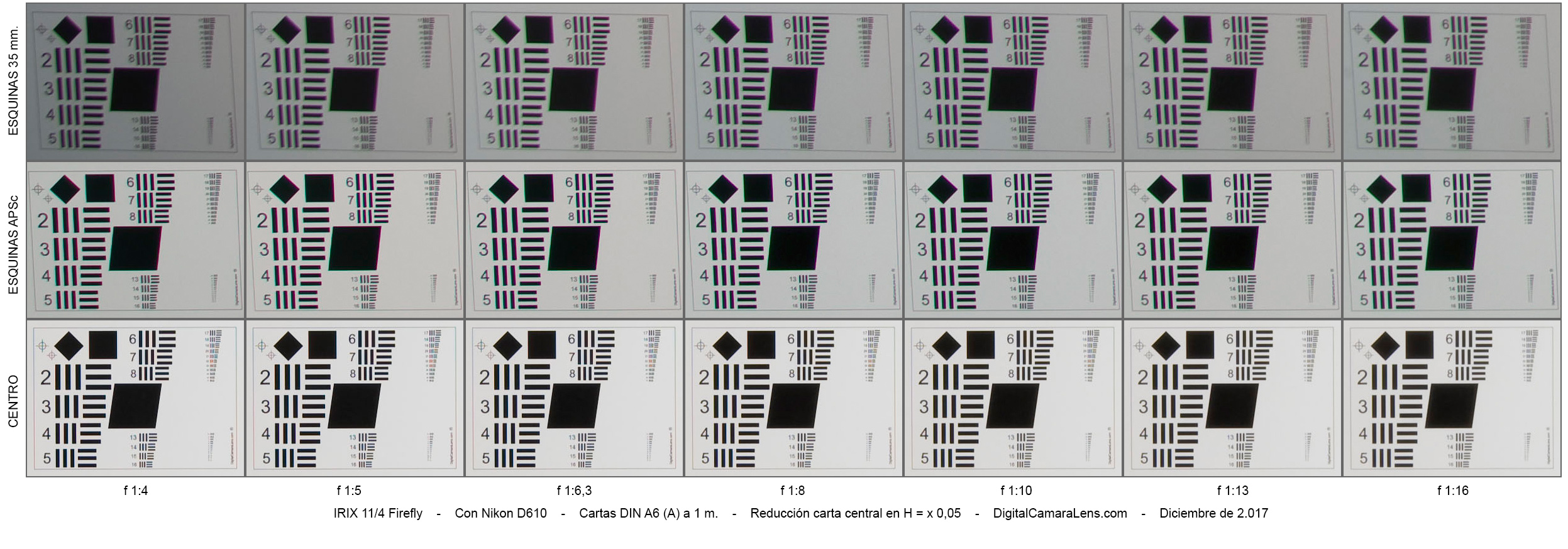

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





11 mm.




f 1:/

4 - 5 - 6,3 - 8 - 10 - 13 - 16

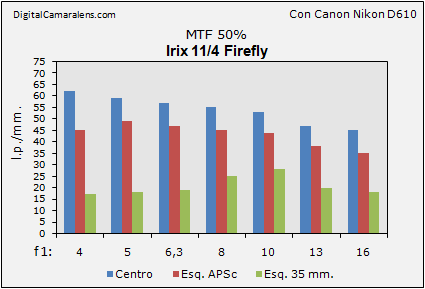

Resolución en estudio MTF50%  (Valor óptimo teórico 56 l.p./mm.)                              Detalles en Metodología ►


  Valores en l.p./mm.
f 1: 4 5 6,3 8 10 13 16
Centro 62 59 57 55 53 47 45
Esq. APSc 45 49 47 45 44 38 35
Esq. 35 mm. 17 18 19 25 28 20 18

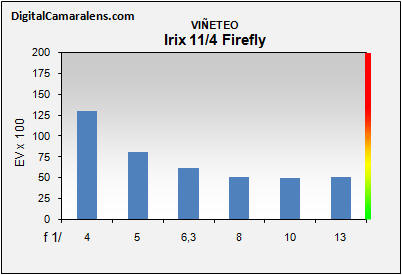

- Viñeteo.                                                                                                                              Detalles en Metodología ►




Diafragmas

f 1:/

 4 5 6,3 8 10 13
Valores

%

 131 80 62 51 49 51
Tipo de viñeteo: progresivo
100% Sat. = 1 Ev


- Distorsión geométrica.                                                                                                   Detalles en Metodología ►
Focal

Dist.

 % Inversión
11 mm. 1,4 m. -3,08 Muy ligera

Miniatura de plantilla.

Comentarios Distorsión Geométrica.-
Valor elevado pero de trayectoria relativamente lineal. Se aprecia ligera inversión en el último 1/5 del cuadro.
- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología ►

Valoración de ACs laterales por abertura.

Diafragmas

f 1:/

 4 5 6,3 8 10 13 16

Valores

%

 0,14 0,14 0,17 0,17 0,19 0,22 0,17

Amplitud

   a a a a a a a

                               Índices de referencia:
                                         ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                               a: amplia |  m: media  |  r: reducida

Mejorable en amplitud y valores aunque el contraste se aprecia muy correcto.

- Enfoque y Fotometría.                                                                  Detalles en Metodología ►

Micro-ajustes necesarios: -5

En la gestión de enfoque manual, antes de realizar fotos reales con esta óptica, tendremos  que comprobar el ajuste fino de foco si trabajamos con sistemas como  Nikon o Pentax y nos guiamos por la confirmación del módulo de la máquina.

Con el firmware de esta Nikon D610 en el apartado de fotometría se ha tenido que sobreexponer de forma constante 0,6 EV.
