CANON
TS-E 17/4
L
________________________________________________________________________________________________________________________ |
1 de Mayo de 2.012
Partes de la Página
Definición en
Estudio
▼
Viñeteo
▼
Distorsión
▼
A. Cromáticas
▼
Enfoque
▼ |
 |
PARTES DE LA PRUEBA |
|
CONSTRUCCIÓN
| |
ANÁLISIS |
|
EVALUACIÓN |
|
Con
Canon 5D Mk II ____________________________________________________________________________________________________________________________ |
|

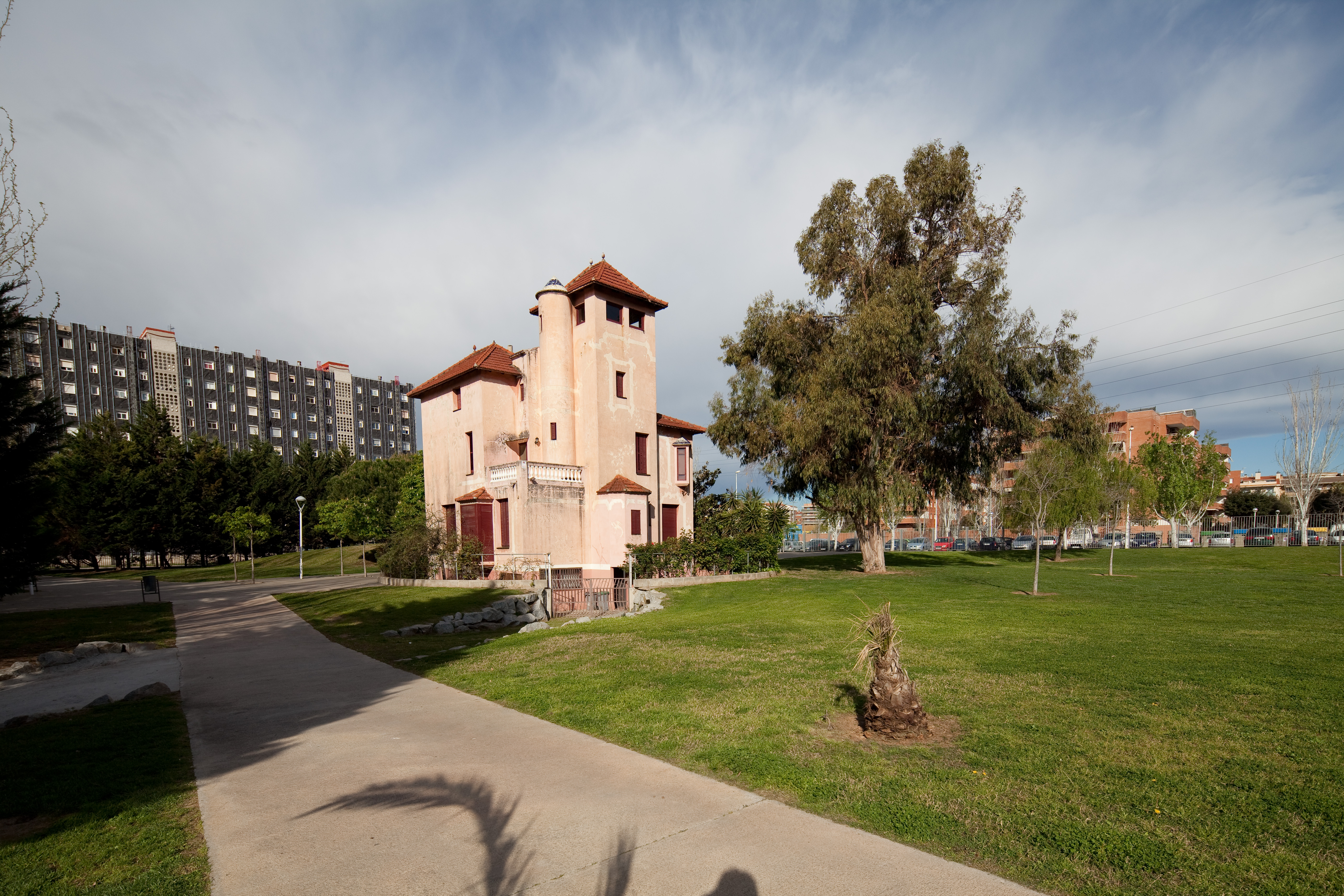

- Definición en
exterior.
Detalles en
Metodología
► |
 |
|
17 mm. a
f 1:5,6 (r) -
f 1:5,6 (s)
-
f 1:8 (s) |
|
Distancia: 25 mts.
Fotometría.-
Medición: Especial
Procesado de archivos .jpg: con A.C.R.
Todos los ajustes estándar excepto enfoque:
Cantidad 65, Radio 0,8 y Detalle 25
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 21 Mpx. - Espacio en disco: 6,5 MB
***

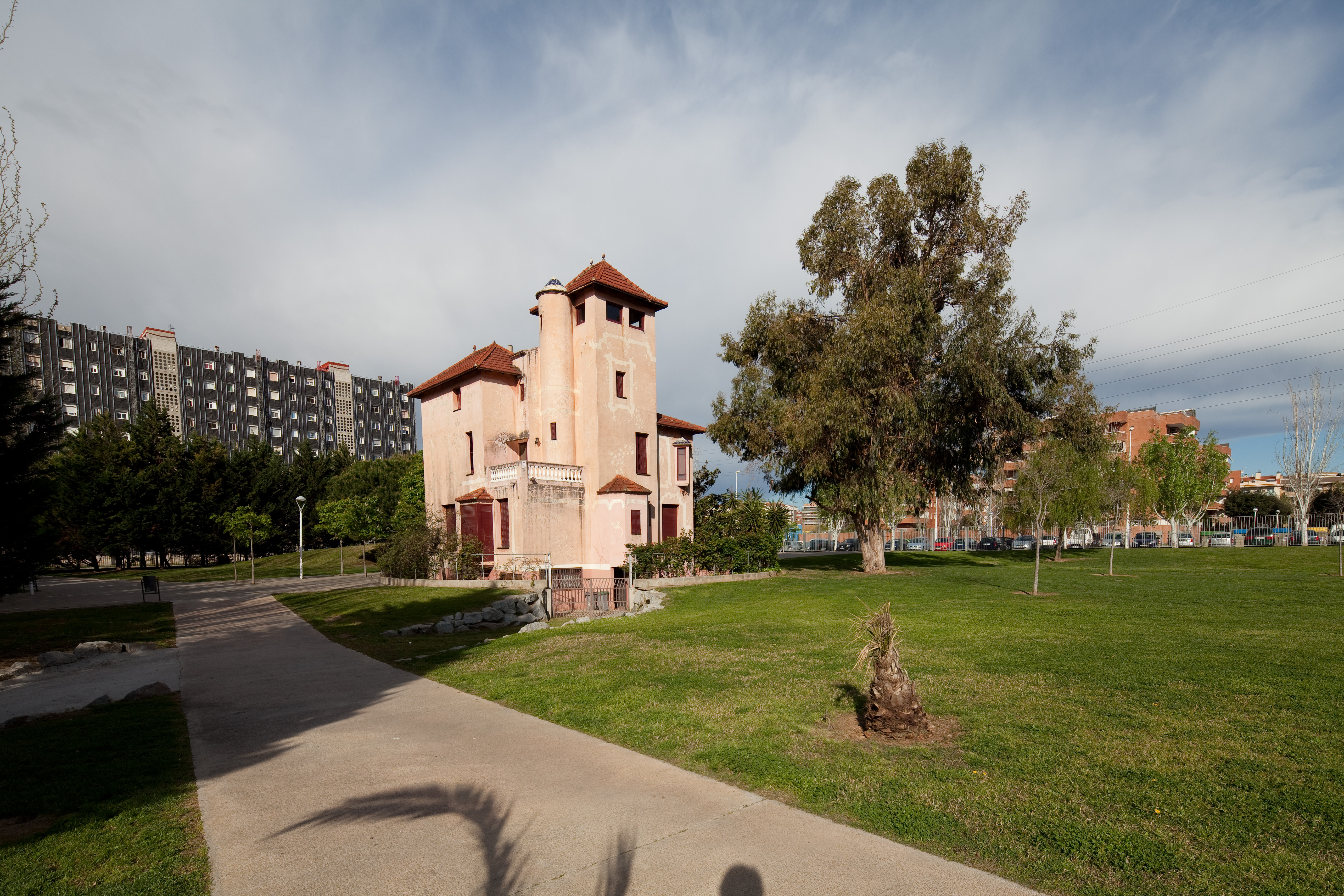

Imagen con intercambio a otra con desplazamiento de 5 mm.
|
|
- Definición en
estudio. Detalles en
Metodología ► |
|
|
|
Aclaración

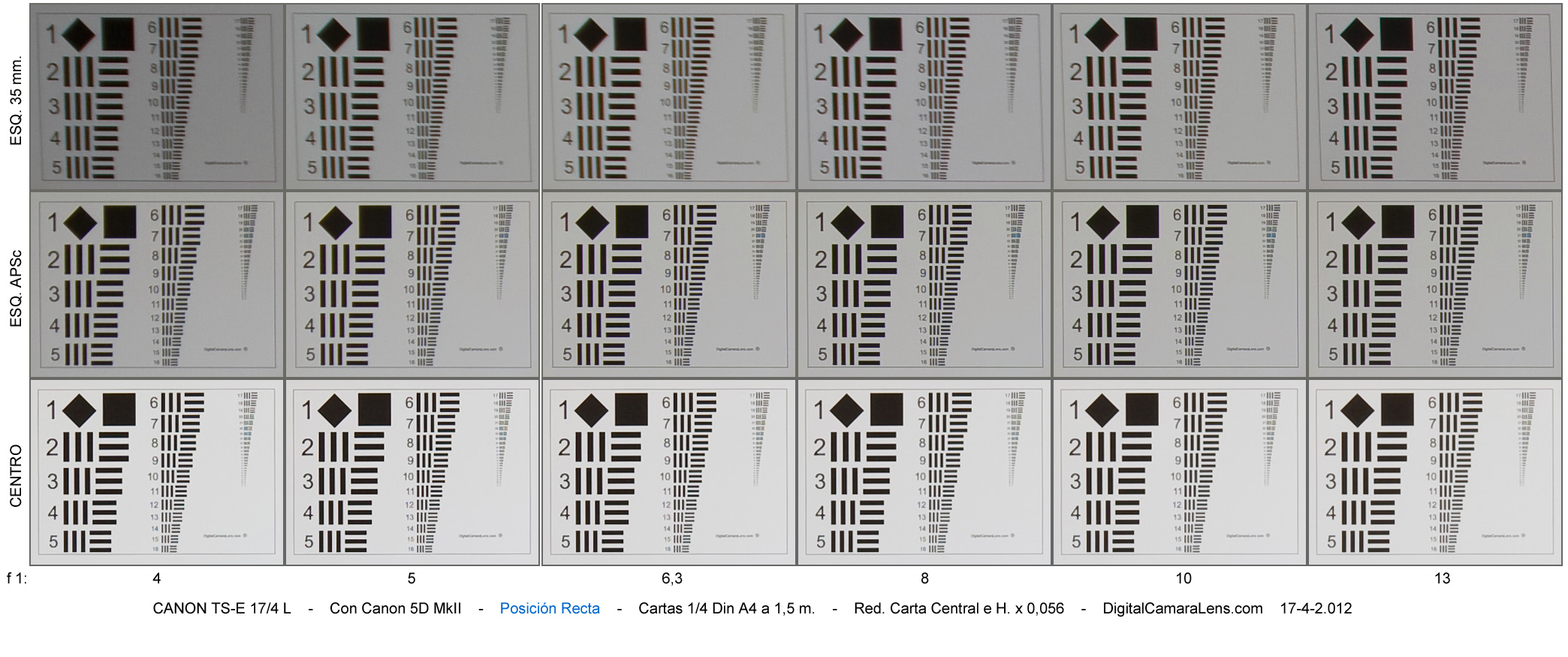

Definición en Estudio.

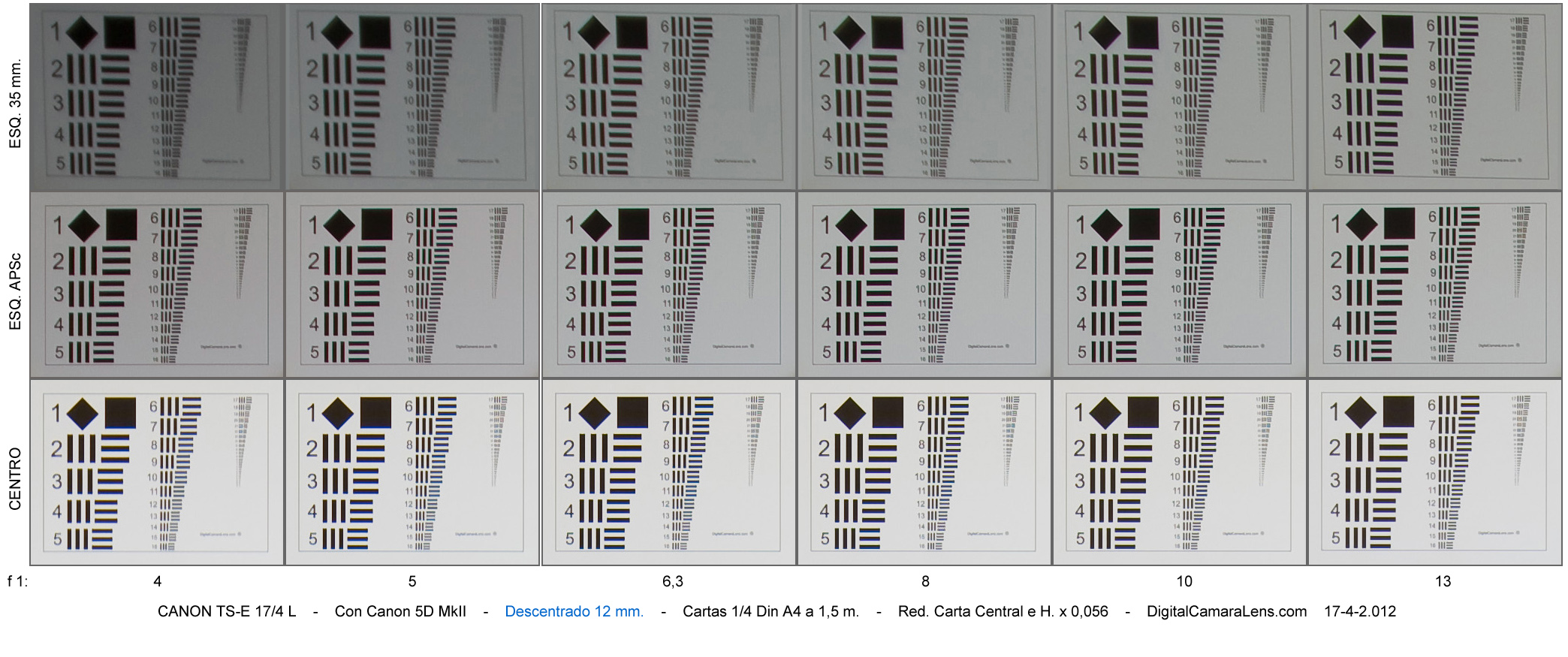

En esta ocasión, debido a la peculiaridad de este objetivo se han
elaborado dos secuencias con cartas de estudio. La primera "R" corresponde a la
realizada en posición recta, es decir sin desplazamiento. La segunda
"Shift" se ha hecho desplazando en sentido vertical todo el
recorrido posible. Esta segunda serie nos muestra la calidad óptica
del objetivo en su situación más crítica que es cuando el sensor
es iluminado por la zona más periférica del circulo de imagen .
|
Valoración simplificada
de nitidez por focal y abertura en posición recta.
|
Diafragmas |
f 1:/ |
4 |
5 |
6,3 |
8 |
10 |
13 |
|
Valores |
.. |
*|* |
*|* |
*|* |
*|* |
*|* |
*|* |
Abreviaciones:
*
Excelente
|
*
Correcto
|
*
Mejorable
|
*
Deficiente
|
*
Muy deficiente
|
|
|
 |
 |
|

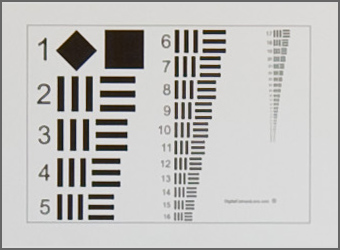

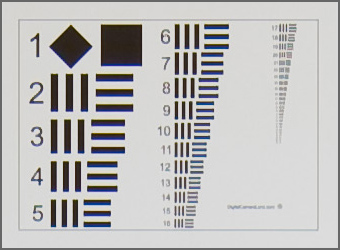

Centro a f 1:6,3 recto. |
Centro a f 1:6,3 shift 12 mm. |
|
|
|
 |
 |
|

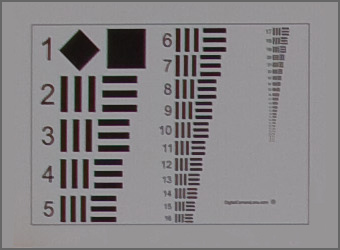

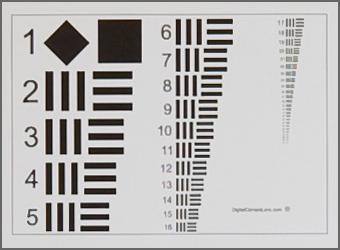

Esquina 35 mm. a f 1:10 recto. |
Esquina 35 mm. a f 1:10 shift 12 mm. |
|
|
|

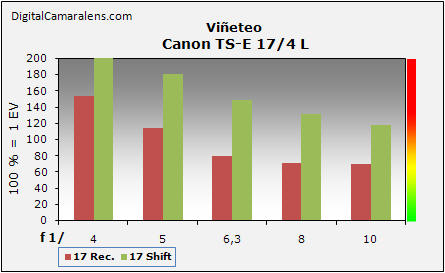

- Viñeteo.
Detalles en
Metodología
► |
|
Diafragmas |
f 1:/ |
4 |
5 |
6,3 |
8 |
10 |
|
Valores Recto |
% |
154 |
114 |
80 |
71 |
70 |
|
Valores Shift 12 mm. |
% |
205 |
181 |
148 |
131 |
118 |
|
100 % = 1 EV |
|
 |
|

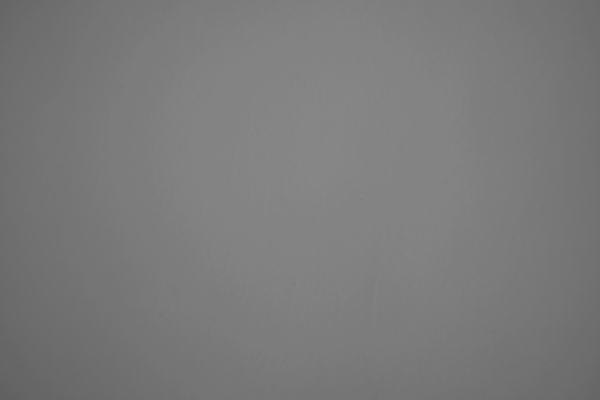

Viñeteo a f 1:10 en posición recta. |
|
***
Si pasas el ratón por encima se intercambiará por el equivalente en
posición descentrada 12 mm. donde se aprecia con claridad el
oscurecimiento superior. |
|
-
Distorsión geométrica.
Detalles en
Metodología
►
|
|
Focal |
Dist. |
% |
Inversión |
|
17 mm. recto |
2 mt. |
-0,78 |
Ligera |
|
17 mm. Shift 12 mm. |
2 mt. |
-1,37 |
Apreciable |
|

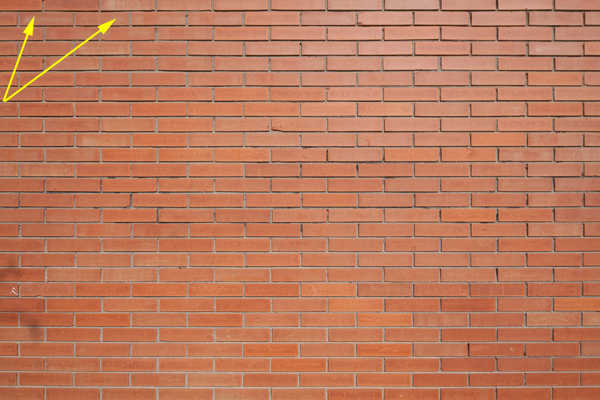

Muestra gráfica a 2 m. |
| |
 |
 |
|

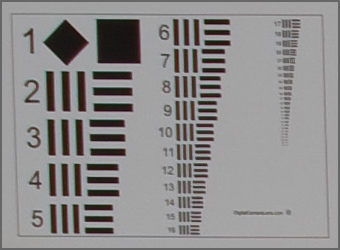

Centro a f 1:8 recto. |

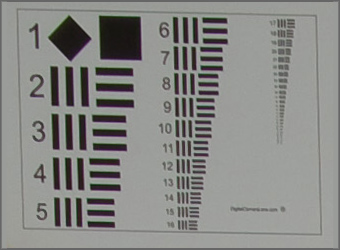

Esquina izquierda 35 mm. a f 1:8 recto. |
|
|
Comentarios.-
A pesar de obtener un valor acumulado final poco elevado, igual al
24 TS-E, la distribución periférica no es lo lineal del mencionado.
En las cartas superiores se puede apreciar el diferencial de
deformación causado por la inversión final, una deformación que se
reduce a medida que aumentamos la distancia de enfoque. En la parte
superior del aptdo. de viñeteo se aprecia una deformación mayor
debido a una distancia de enfoque menor. |
-
Aberraciones Cromáticas. Detalles en
Metodología
► |
Valoración
ACs
laterales por focal y abertura.
|
Diafragmas |
f 1:/ |
4 |
5 |
6,3 |
8 |
10 |
13 |
|
Valores |
.. |
- |
- |
- |
0,059 |
0,059 |
0,030 |
Índices
de referencia:
≥ 0,3% muy
deficiente. |
de 0,2 a 0,3% deficiente |
≤
0,2% correcto |
≤
0,1% excelente |
-
Enfoque y Fotometría. Detalles en
Metodología
► |
|
Focal |
De d.m.e. a infinito |
De infinito a d.m.e. |
|
mm. |
manual |
manual |
|
Valores
en segundos. |
Consistencia:
Precisión:
Micro-ajustes necesarios:
En este apartado el comportamiento es idéntico por tipología y
producto al visto en el
Canon TS-E 24/3,5 L.
|
|
|
| |
