CANON EF-S 24/2,8 STM
 _______________________________________________________________________________________________________________________



16 Diciembre de 2.014

 Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

Con Canon 50D ________________________________________________________________________________________________________________________________

- Definición en exterior.                                                                                                    Detalles en Metodología ►
24 mm. a  f 1:5,6  -  f 1:8


Distancia: 25 m.

 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Canon 50D - 1.0.8] | Medición: Evaluativa.
Procesado de .JPG: con A.C.R. - PS CS4.
Todos los ajustes estándar excepto enfoque: Cantidad 65, Radio 0,8, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 15 Mpx. - Espacio en disco: de 6 MB



- Definición en estudio.                                                                                                     Detalles en Metodología ►
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

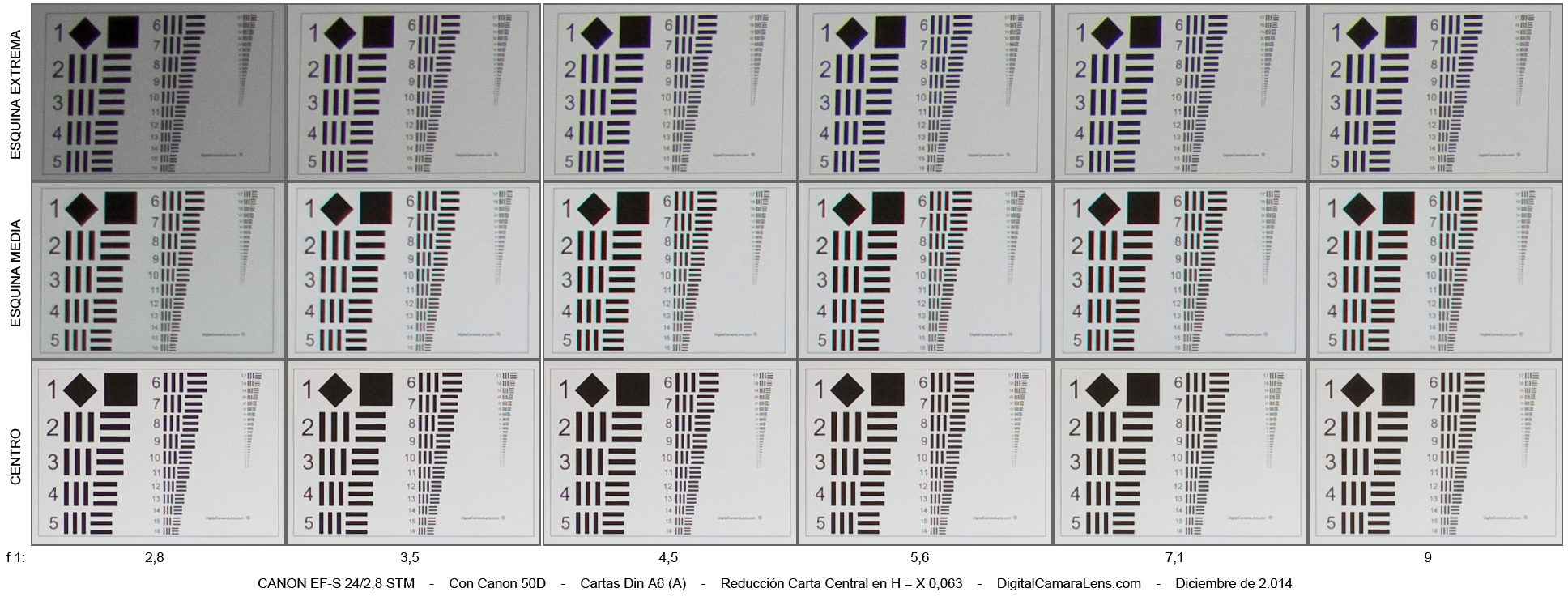

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





24 mm.




f 1:/

 2,8 - 3,5 - 4,5 - 5,6 -7,1 - 9

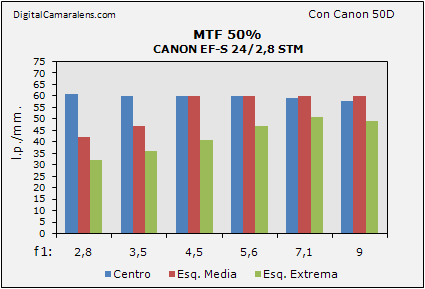

Resolución en estudio MTF50%                                                                                Detalles en Metodología ►



  Valores en l.p./mm.
f 1: 2,8 3,5 4,5 5,6 7,1 9
Centro 61 60 60 60 59 58
Esq. Media 42 47 60 60 60 60
Esq. Extrema 32 36 41 47 51 49

Comentarios.-

En las probetas de estudio se puede ver que no se pueden apreciar visualmente las diferencias entre los centros de f 1:2,8 y f 1:7,1. solo 2 l.p./mm. son las separan estas dos cartas.

Las esquinas extremas nos trasladan el diferencial de viñeteo, fringes de ACs más visibles en los f 1:7,1, ya que no están embutidas en el viñeteo, y la habitual deformación geométrica, en este caso de aprox. -1,60%

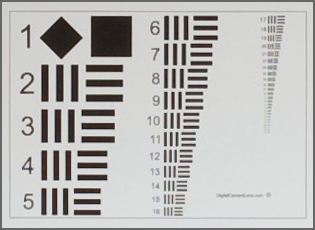

f 1:2,8 centro f 1:7,1 centro

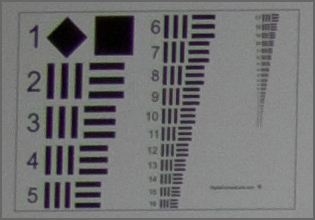

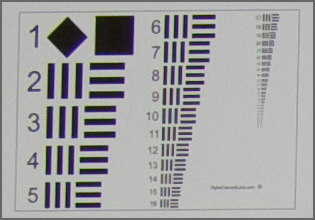

f 1:2,8 esquina extrema f 1:7,1 esquina extrema

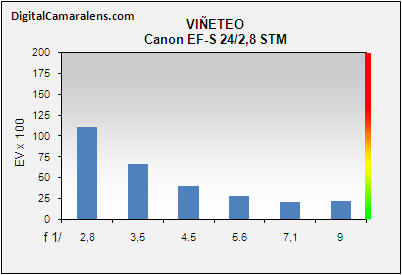

- Viñeteo.                                                                                                                              Detalles en Metodología ►




Diafragmas

f 1:/

 2,8 3,5 4,5 5,6 7,1 9
Valores

%

 111 67 41 29 21 22
Tipo de viñeteo: radial
100% Sat. = 1 Ev


- Distorsión geométrica.                                                                                                   Detalles en Metodología ►
Focal

Dist.

 % Inversión
24 mm. 2,5 m. -1,10 Muy ligera
24 mm. 3,5 m. -1,61 Muy ligera
24 mm. 0,16 m. -1,84 -


Comentarios Distorsión Geométrica.-

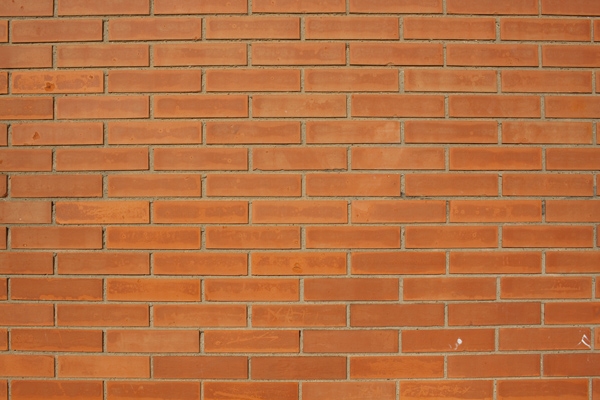

Muestra gráfica de enfoque a 2,5 m.

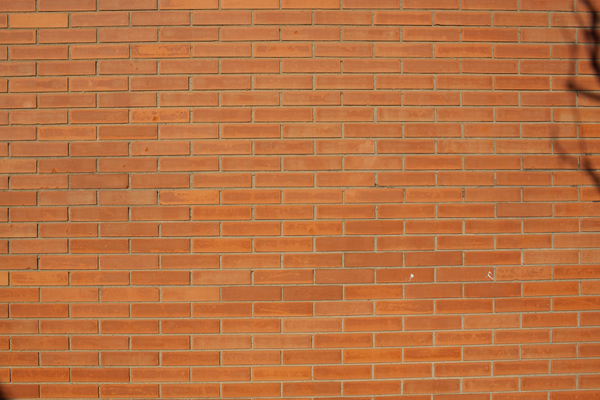

Muestra gráfica de enfoque a 3,5 m.

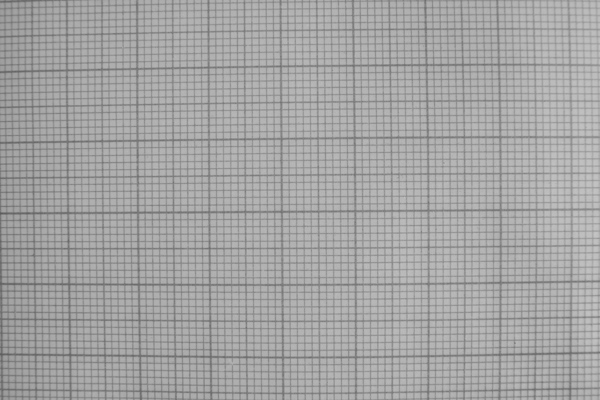

Muestra gráfica de enfoque a 16 cm., su distancia mínima de enfoque.

- Aberraciones Cromáticas.                                                                                             Detalles en Metodología ►

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

 2,8 3,5 4,5 5,6 7,1 9 Amplitud

Valores

%

 - 0,27 0,23 0,23 0,27 0,30 reducida

                               Índices de referencia:
                                         ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente

- Enfoque y Fotometría.                                                                  Detalles en Metodología ►

Focal

De d.m.e. a infinito

 De infinito a d.m.e.
 mm. 1 s. 0,8 s.
Valores en segundos.

Consistencia: correcto
Precisión:
Micro-ajustes necesarios: -5

En modo AF, cuando se realizan recorridos de foco largos, se oye un ligero pitido, a más largo más audible. En modo MF si se acciona el anillo con velocidad normal no se aprecia nada, si se hace un poco rápido se oye otro ruido, esta vez como si fuera un zumbido.
