CANON EF 24/2,8 IS USM
 ________________________________________________________________________________________________________________________



9 Septiembre 2.012

 Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

Con Canon 5D Mk II ____________________________________________________________________________________________________________________________

- Definición en exterior.                                                                                                    Detalles en Metodología ►
24 mm. a  f 1:5,6  -  f 1:8


Distancia: 25 mts.
 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Canon 5D MK II - 2.0.7]
Medición: Evaluativa - Inapreciable.
Procesado de archivos .jpg: con A.C.R. - CS6
Todos los ajustes estándar excepto enfoque: Cantidad 50, Radio 0,6 y Detalle 25

Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 21 Mpx. - Espacio en disco: de  6,7 MB


Comentarios.-
El elevado viñeteo de este objetivo (1,07 EV para f 1:5,6) al ser de tipo progresivo nos proporciona unas imágenes con una saturación aparente muy elevada. Como podéis ver en la miniatura el cielo y la hierba tienen un color muy saturado, en el caso del cielo irreal. Si ajustamos el brillo a la zona periférica reventaremos el centro, en el caso de la imagen superior el balcón blanco del edificio.

- Definición en estudio.                                                                                                     Detalles en Metodología ►
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

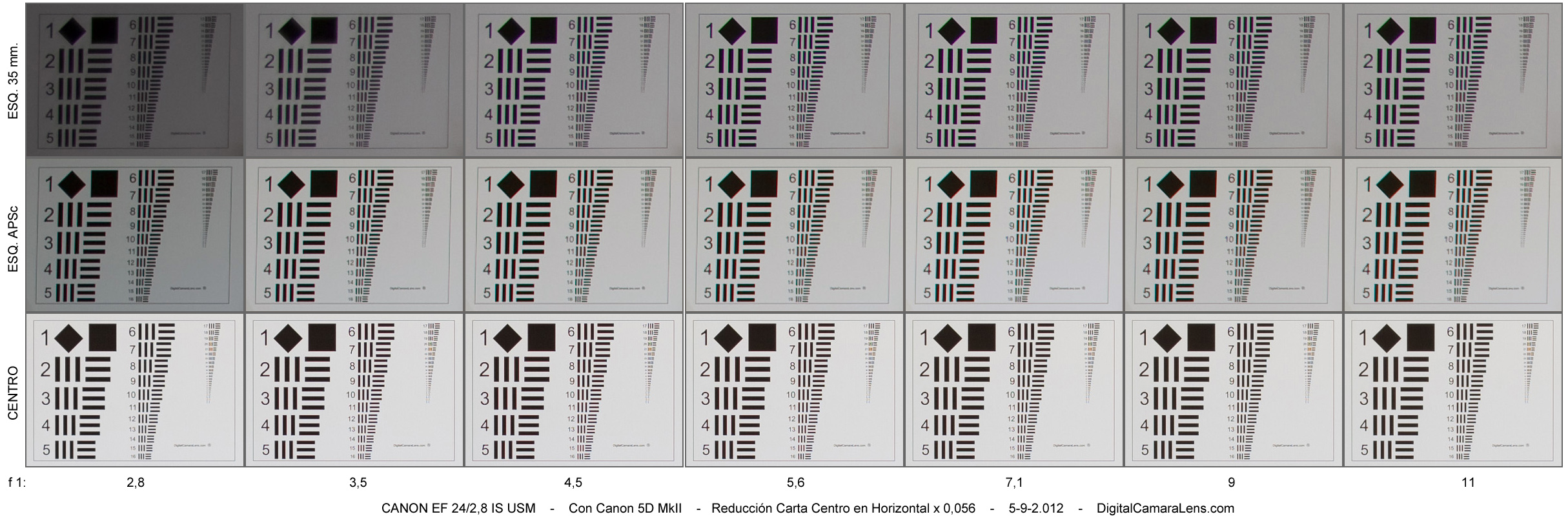

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





24 mm.




f 1:/

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9 - 11


Resumen Definición en Estudio.


                               Valoración simplificada de nitidez por focal y abertura.

Diafragmas

f 1:/

 2,8 3,5 4,5 5,6 7,1 9 11

Valores

 .. *| * *| * *| * *| * *| * *| * *| *

                               Abreviaciones:
                          * Excelente | * Correcto | * Mejorable | * Deficiente | * Muy deficiente

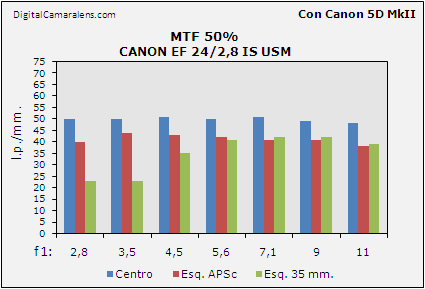

Resolución en estudio MTF50%                                                                                Detalles en Metodología ►




    Valores en l.p./mm.
f 1: 2,8 3,5 4,5 5,6 7,1 9 11
Centro 50 50 51 50 51 49 48
Esq. APSc 40 44 43 42 41 41 38
Esq. 35 mm. 23 23 35 41 42 42 39

- Viñeteo.                                                                                                                              Detalles en Metodología ►




Diafragmas

f 1:/

 2,8 3,5 4,5 5,6 7,1 9 11
Valores

%

 214 152 135 107 96 98 96

100 % = 1 EV
Comentarios.-
Viñeteo muy elevado, con poca evolución en el diafragmado y de tipo progresivo.


f 1:3,5


- Distorsión geométrica.                                                                                                   Detalles en Metodología ►
Focal

Dist.

 % Inversión
24 mm. 2,5 mts. -1,75 Apreciable


Muestra gráfica.


- Aberraciones Cromáticas.                                                                                             Detalles en Metodología ►

Valoración ACs laterales por focal y abertura.

Diafragmas

f 1:/

 2,8 3,5 4,5 5,6 7,1 9 11

Valores

 .. - - - 0,178 0,178 0,178 0,178

                               Índices de referencia:
                                         ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                               (-) Fuera de norma,

- Enfoque y Fotometría.                                                                  Detalles en Metodología ►

Focal

De d.m.e. a infinito

 De infinito a d.m.e.
 24 mm. 1 s. 1 s.
Valores en segundos.

Consistencia: O. K.
Precisión: correcto.
Micro-ajustes necesarios: -3 con el cuerpo usado.

Estabilizador.-
El funcionamiento del estabilizador es extremadamente silencioso, muy estable en enfoque sostenido y efectivo. En barridos rápidos no se aprecian recolocaciones ni saltos, solo oiremos, si la distancia de enfoque cambia de forma muy importante, el trabajo del sistema de enfoque.
