CANON EF 24-70/2.8 L USM
 _______________________________________________________________________________________________







14 de Febrero de 2.009

 Partes de la Página
 Definición en Estudio i
 Viñeteo i
 Distorsión i
 A. Cromáticas i
 Enfoque i

                          PARTES DE LA PRUEBA
t CONSTRUCCIÓN ANÁLISIS q EVALUACIÓN u

  Con Canon 5D  _________________________________________________________________________________________________________


                                                   DEFINICIÓN EN EXTERIOR                    Detalles en Metodología u


24 mm. a f 1:5.6  -  f 1:8.0 35 mm. a f 1:5.6  -  f 1:8.0
50 mm. a f 1:5.6  -  f 1:8.0 70 mm. a f 1:5.6  -  f 1:8.0


Distancia fija: 25 mts.

 Fotometría.-
 Corrección necesaria en la toma o en .RAW  [Firmware - 1.1.0]
Medición: Ponderada al centro | Procesador: DPP - Estilo Estándar [nitidez 4, resto a cero]
24 mm. : +0,33 EV  |  35 mm. : +0,33 EV | 50 mm. : +0,33 EV  |  70 mm. : +0,66 EV

 Descarga de originales.-
 Si clicas la abertura de cada focal se descargará el original. Tamaño 12,5 Mpx. -  Archivo : de 4,62 a 7 MB

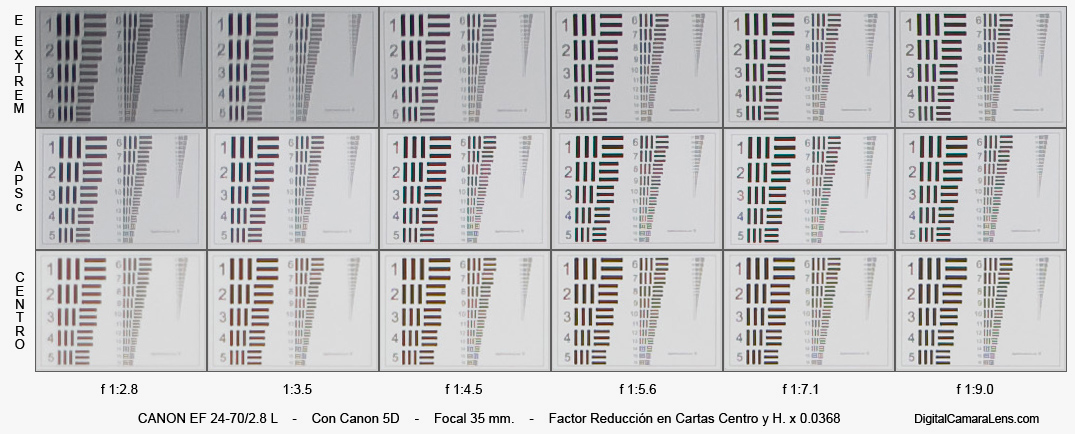

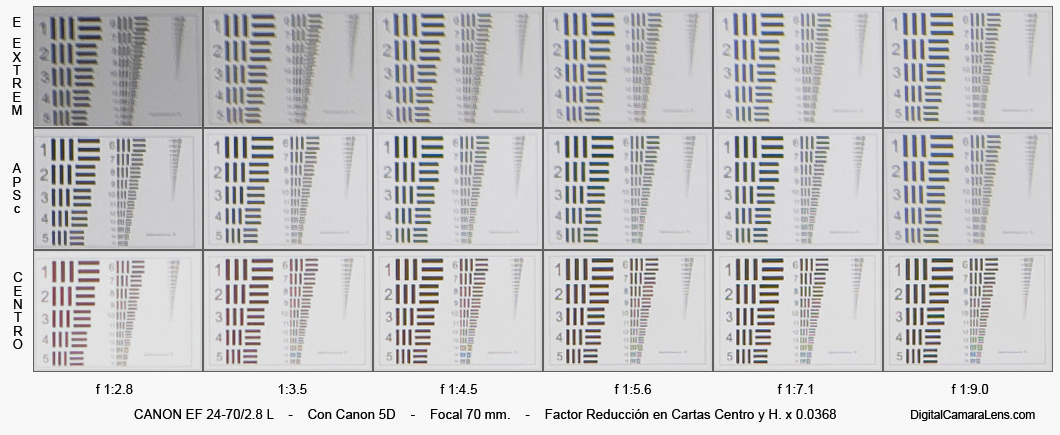

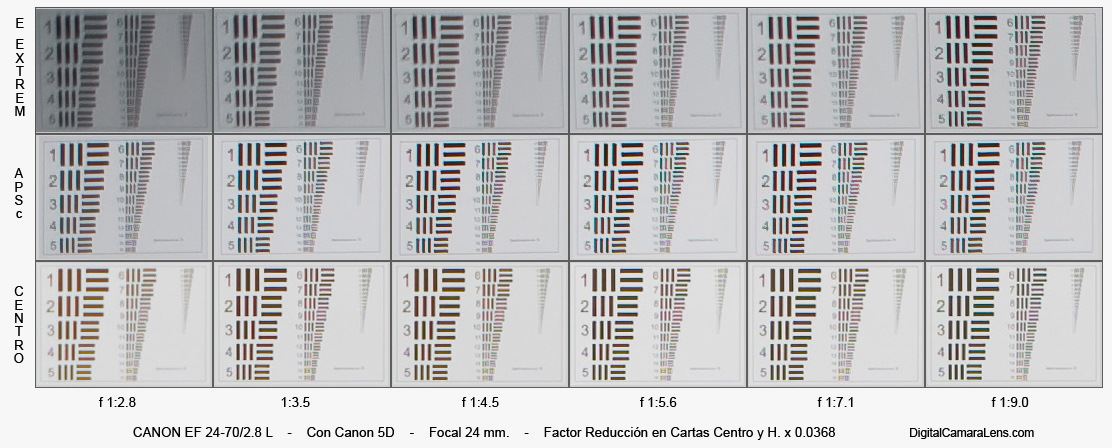

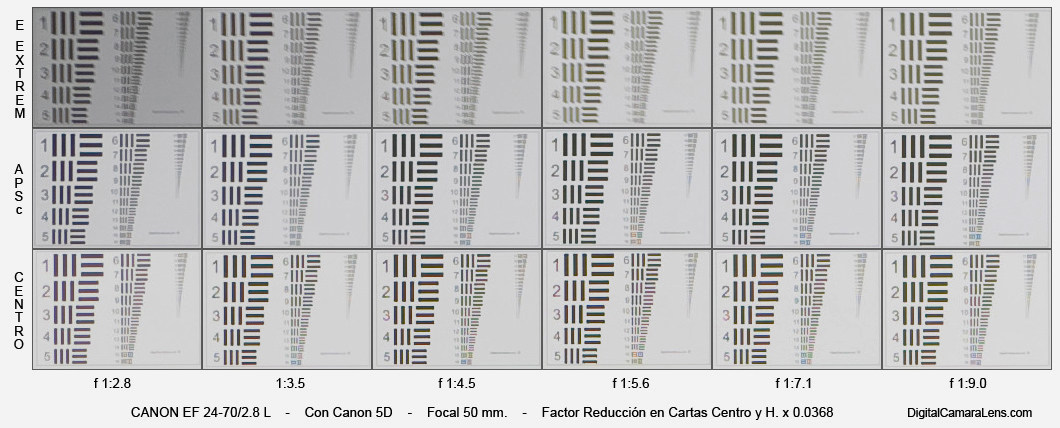

DEFINICIÓN EN ESTUDIO  (35 mm. y APSc Combinado)
Para ver el mosaico de la focal deseada haz clic en sus aberturas.                       Detalles en Metodología u


Mosaicos de Cartas APSc + 35 mm.



Focales



Aberturas













24 mm.

35 mm.

50 mm.

70 mm.



f 1:/

2.8 - 3.5 - 4.5 - 5.6 - 7.1 - 9

2.8 - 3.5 - 4.5 - 5.6 - 7.1 - 9

2.8 - 3.5 - 4.5 - 5.6 - 7.1 - 9

2.8 - 3.5 - 4.5 - 5.6 - 7.1 - 9



                                        COMENTARIOS DEFINICIÓN EN ESTUDIO


24 mm. - 35 mm. - 50 mm. - 70 mm.

Todas las series se han hecho con la Canon 5D muestreando la zona central, la esquina extrema APSc y la esquina extrema de 35 mm.

La valoración por tono de color que se indica arriba se ha hecho ponderando los dos formatos con una mayor incidencia de los resultados en 35 mm. que en APSc.

Las esquinas extremas en ambos formatos van cambiando de forma apreciable por focal. Los cambios obedecen a variaciones de viñeteo, ACs y ligeras aberraciones secundarias como la esférica o astigmatismo. Debido a la complejidad de estos cambios es por lo que siempre recomiendo, si uno está muy interesado en el tema, descargarse lo mosaicos y analizarlos con detenimiento.
                                                                                                                                               Subir ñ
                                                                                                                ______________________________________

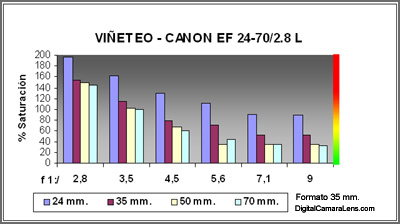

                                                                     VIÑETEO                                Detalles en Metodología u



VALORES 35 mm.

f 1:/

 2.8 3.5 4.5 5.6 7.1 9.0
24 mm. 195 163 129 111 90 88
35 mm. 154 114 79 70 53 53
50 mm. 150 102 67 34 34 34
70 mm. 145 100 60 44 35 32


                                                                                                                 ______________________________________


                                                        DISTORSIÓN GEOMÉTRICA               Detalles en Metodología u


VALORES 35 mm.

Dist.

 %
24 mm. 3 mts. -1.90
35 mm. 5 mts. -0.60
50 mm. 7 mts. +0.60
70 mm. 10 mts. +1.20



VALORES APSc

Dist.

 %
24 mm. 3 mts. -0.65
35 mm. 5 mts. -0.10
50 mm. 7 mts. +0.15
70 mm. 10 mts. +0.35



                                   COMENTARIOS VIÑETEO Y DISTORSIÓN GEOMÉTRICA


Viñeteo importante en los dos primeros diafragmas en formato de 35 mm. y en todas las focales, especialmente en 24 mm. En formato APSc, dada la distribución bastante lateralizada, la presencia del mismo será prácticamente inapreciable.

En distorsión geométrica los valores en la zona angular son muy buenos, con un ligero repunte final o inversión. En la zona media y final de tele los encuentro un poco altos altos.

                                                                                                                                               Subir ñ
                                                                                                              ______________________________________

                                                  ABERRACIONES CROMÁTICAS                Detalles en Metodología u
FOCALES

35 mm.

 APSc
24 mm. * *
35 mm. * *
50 mm. * *
70 mm. * *

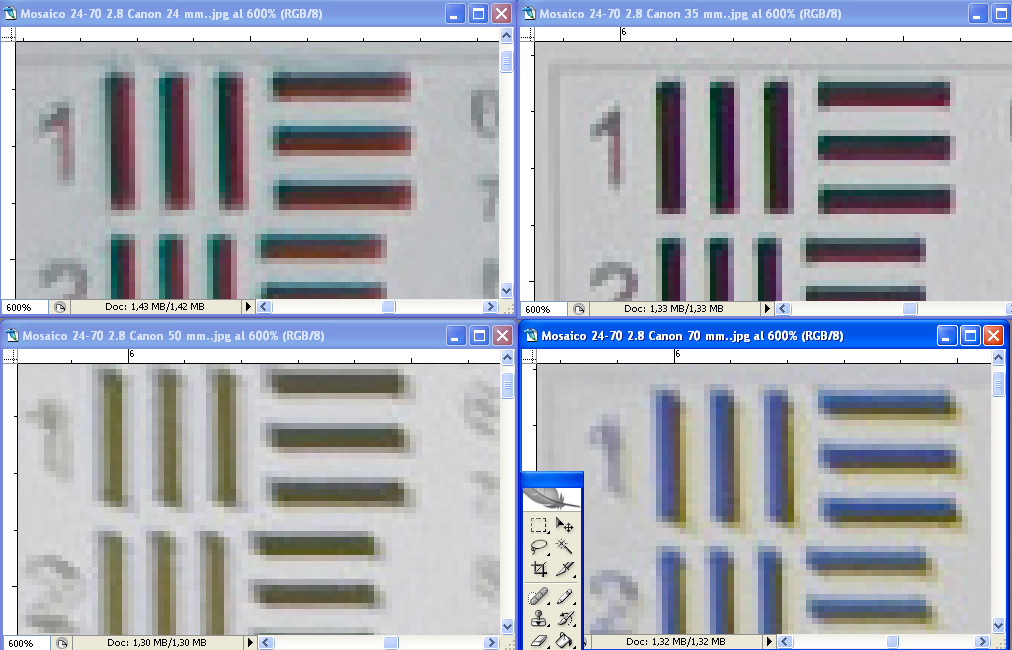

35 mm. a f 1:5.6

APSc a f 1:5.6

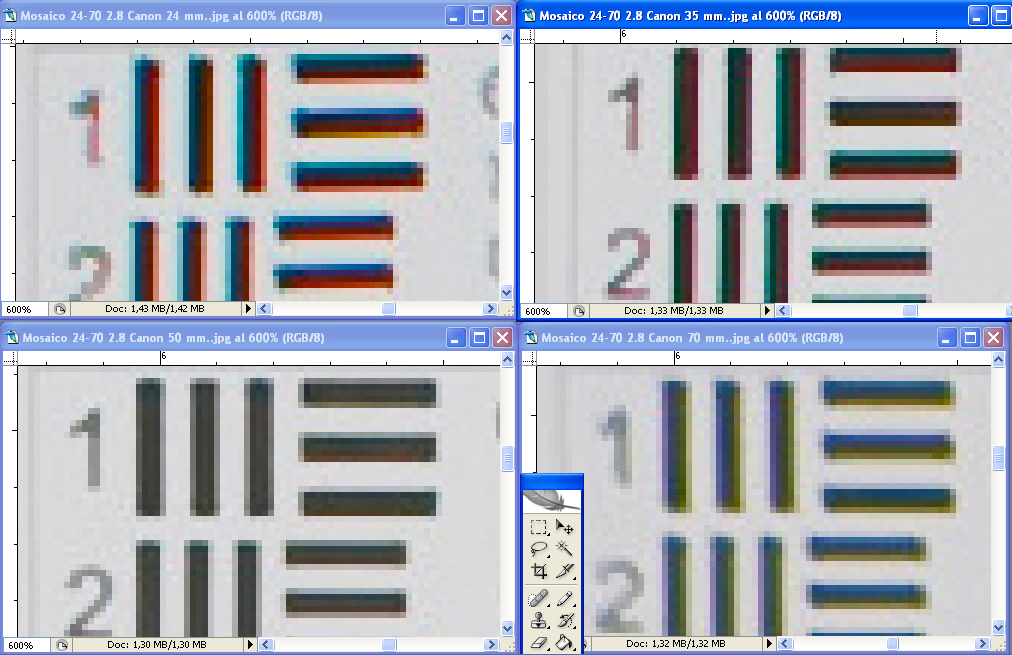

Si observáis al 100% estos mosaicos, correspondientes a dos capturas de pantalla amplificadas al 600%, veréis las esquinas extremas de las cuatro focales probadas. En todas se ha escogido los  f 1:5,6 como inicio más equilibrado. Se puede apreciar que:
- el color negro solo se reproduce correctamente en los 35 mm.
- como aumentan de forma significativa las ACs en los 50 y 70 mm.
- como en cada focal se aprecian la falta de convergencia de canales distintos (RGB).

*** Si clicas la miniatura se descargará una imagen a 1.012 x 650 px.  (Cap. Pantalla a 600%)


                                                                                                                ______________________________________


                                         COMENTARIOS RESISTENCIA LUZ INDIRECTA      Detalles en Metodología u


En este apartado no se ha detectado una caída significativa de contraste con el parasol instalado.


                                                                                                                ______________________________________


                                                           ENFOQUE                                 Detalles en Metodología u
(Pendiente)

En 24 mm.
desde su d.m.e. a infinito
desde infinito a su d.m.e.

En 70 mm.
desde su d.m.e. a infinito
desde infinito a su d.m.e.

Página Siguiente >> Subir ñ
