CANON EF 24-70/2.8L USM
 ______________________________________________________________________________________________________________________



11 Febrero 2.012

 Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

Con Canon 5D MkII________________________________________________________________________________________________________________________

- Definición en exterior.                                                                                                     Detalles en Metodología ►

24 mm. a f 1:5,6 - f 1:8 35 mm. a f 1:5,6 - f 1:8
50 mm. a f 1:5,6 - f 1:8 70 mm. a f 1:5,6 - f 1:8


Distancia: 25 mts.
 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Canon 5D MkII - 2.0.7] | Medición: Evaluativa
Procesado de .JPGs.-
Con A.C.R. Todos los ajustes estándares excepto enfoque: Cantidad 65, Radio 0,8 y Detalle 25
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 12,7 Mpx. - Espacio en disco: de 4,8 a 6,8 MB



- Definición en estudio.

Para ver el mosaico de la focal deseada haz clic en sus aberturas.                   Detalles en Metodología ►

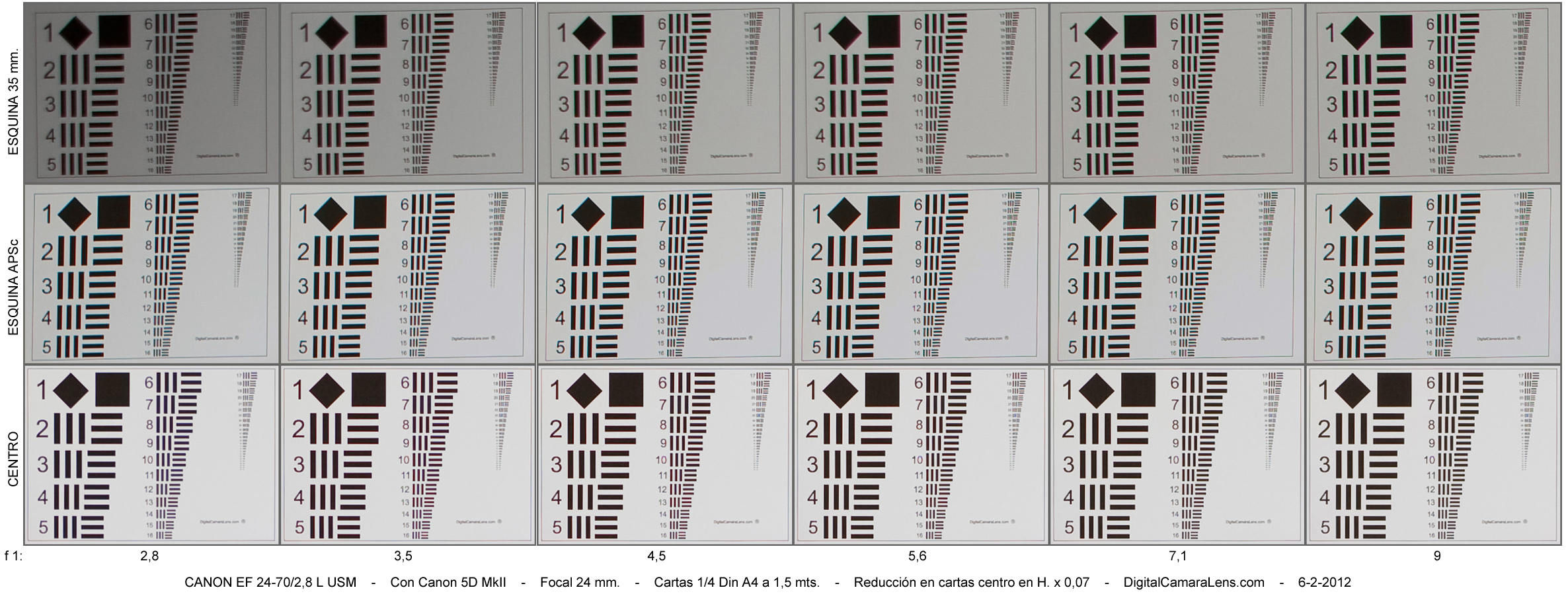

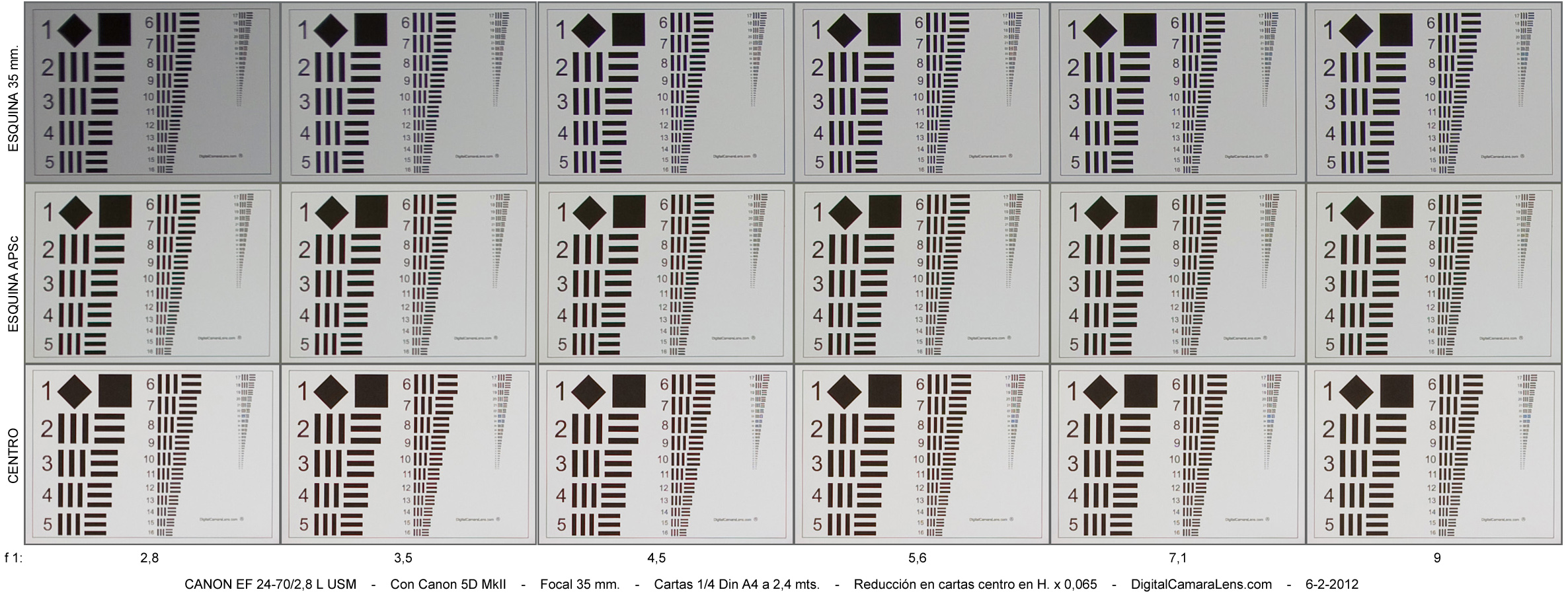

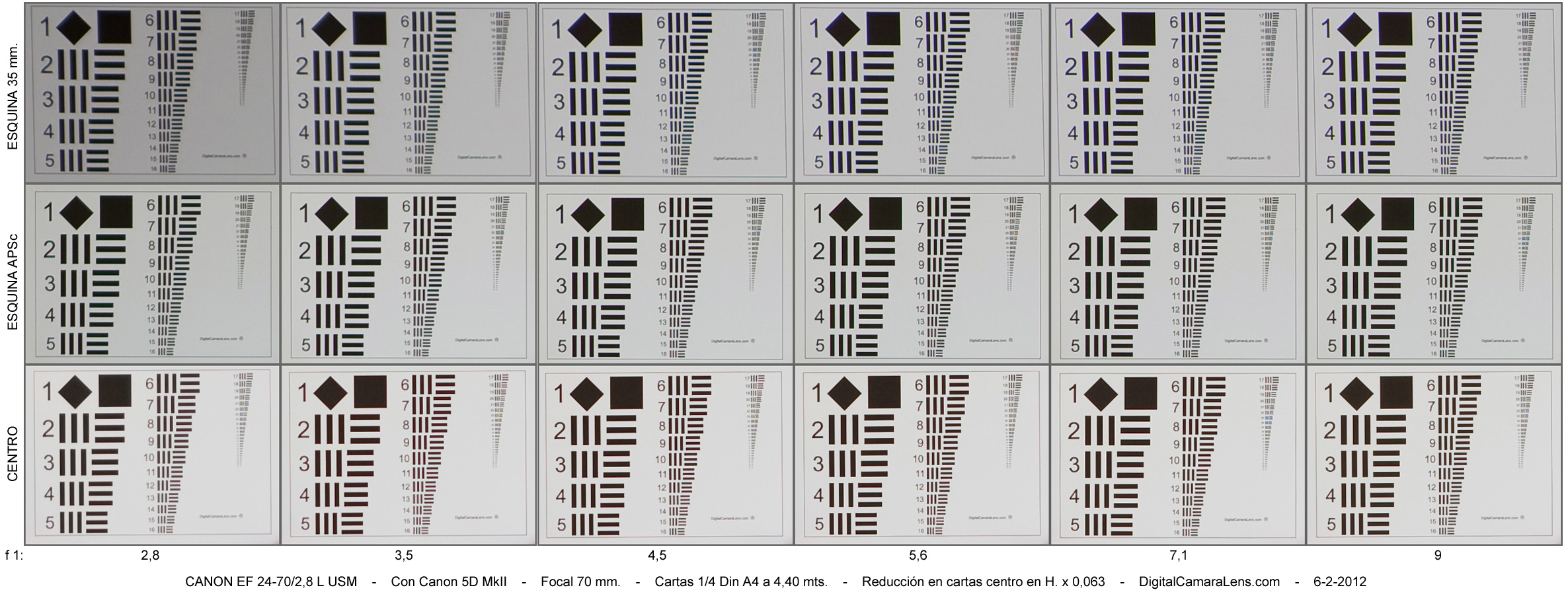

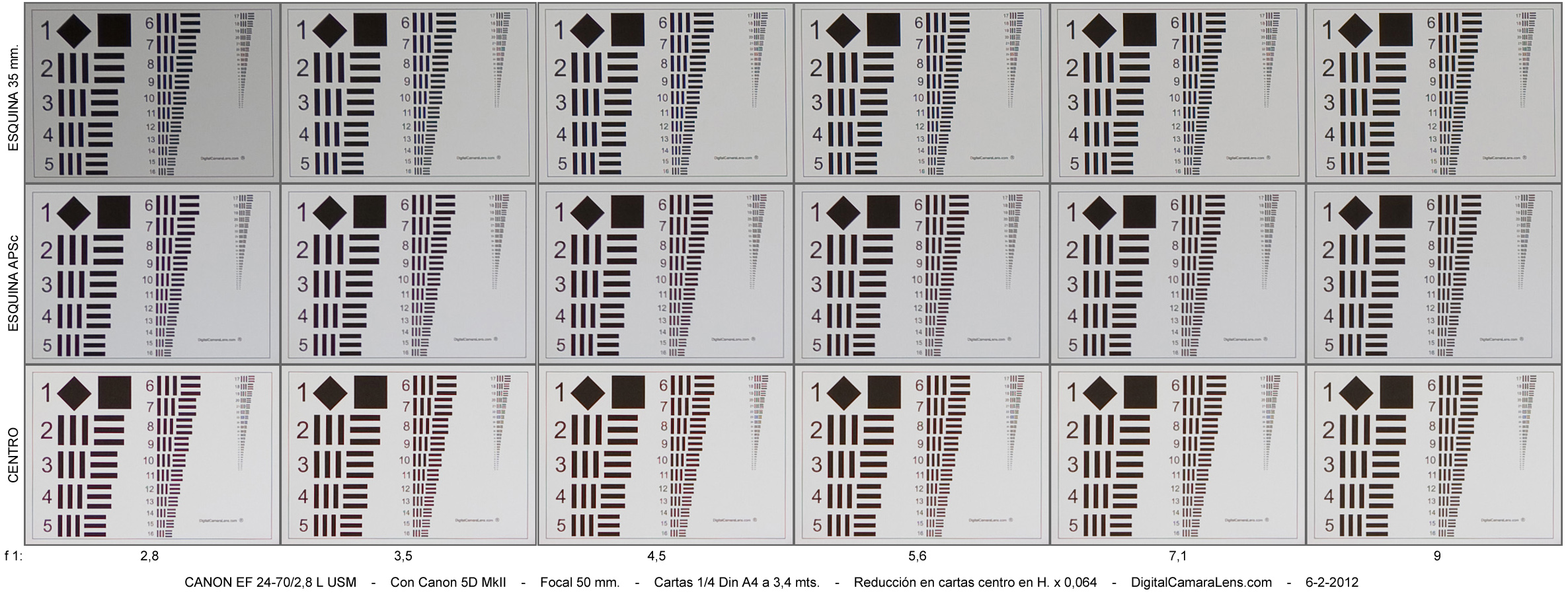

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





24 mm.

35 mm.

50 mm.

70 mm.



f 1:/

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9

Resumen Definición en Estudio.



                                Valoración simplificada de nitidez por focal y abertura.

Focales

f 1:/

 2,8 3,5 4,5 5,6 7,1 9
24 mm. Centro/Esq. .. *|* *|* *|* *|* *|* *|*
35 mm. Centro/Esq. .. *|* *|* *|* *|* *|* *|*
50 mm. Centro/Esq. . *|* *|* *|* *|* *|* *|*
70 mm. Centro/Esq. . *|* *|* *|* *|* *|* *|*

                                        Abreviaciones:
                                 * Excelente | * Correcto | * Mejorable | * Deficiente | * Muy deficiente

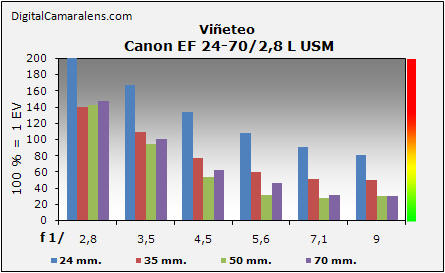

- Viñeteo                                                                                                                                Detalles en Metodología ►





Focales

f 1:/

 2,8 3,5 4,5 5,6 7,1 9
24 mm. .. 201 167 134 108 90 81
35 mm. .. 140 109 77 60 51 50
50 mm. . 142 94 53 31 28 30
70 mm. . 147 101 62 46 31 30

100% = 1 EV

- Distorsión geométrica.                                                                                                    Detalles en Metodología ►

Focales

Dist.

 % Inversión
24 mm. 2,5 mts. -1,80 Apreciable
28 mm. 2,5 mts. -1,37 Ligera
35 mm. 3,5 mts. -0,59 Muy ligera
50 mm. 4 mts. -0,15 -
70 mm. 5 mts. +0.78 -
Muestra gráfica a 24 mm. y 2,5 m.

Muestra gráfica a 70 mm. en 5 m.



Comentarios Distorsión Geométrica.-
Muy correcta dentro de un zoom de estas características.

- Aberraciones Cromáticas.                                                                                              Detalles en Metodología ►



Focales

f 1:/

 2,8 3,5 4,5 5,6 7,1 9
24 mm. % - - 0,21 0,18 0,15 0,12
35 mm. % - 0,06 0,09 0,09 0,09 0,09
50 mm. % 0,03 0,03 0,03 0,03 0,03 0,03
70 mm. % 0,09 0,09 0,12 0,12 0,15 0,15

Valoración ACs laterales por focal y abertura.
[-] no medible.

Índices de referencia:
 ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente


Comentarios.-
A pesar de ofrecer unos valores muy altos en los primeros diafragmas en los 24 y 35 mm., esta aberración se corrige de forma satisfactoria después de dos cierres de diafragma obteniendo entonces unos valores notables. En los 50 mm. el comportamiento es excelente en este apartado. La peor zona, sumando el % y la amplitud de las ACs así como el contraste son los 70 mm.


- Enfoque                                                                                             Detalles en Metodología ►


Focales

De d.m.e. a infinito

 De infinito a d.m.e.
24 mm. .0,8 0,9
70 mm. .0,9 1
Valores en segundos.

Consistencia: correcto.
Precisión: correcto
Micro-ajustes necesarios: -5 en 70 mm.
