CANON EF 24-105/4L IS II USM
 ______________________________________________________________________________________________________________________



16 de Marzo de 2.017

 Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

Con Canon 5D MkII________________________________________________________________________________________________________________________

- Definición en exterior.                                                                                                     Detalles en Metodología ►

24 mm. a f 1:5,6 - f 1:8 35 mm. a f 1:5,6 - f 1:8
50 mm. a f 1:5,6 - f 1:8 70 mm. a f 1:5,6 - f 1:8

105 mm. a f 1:5,6 - f 1:8


Distancia: 25 m. para 20, 35 y 50 mm. y 45 m. para 70 mm. y 105 mm.

 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Canon 5D MkII - 2.0.7] | Medición: Evaluativa.
Procesado de .JPG: con A.C.R. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 50, Radio 0,6, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 21 Mpx. - Espacio en disco: de 5 a 7 MB



- Definición en estudio.  (esquinas zona izquierda inferior)

Para ver el mosaico de la focal deseada haz clic en sus aberturas.                   Detalles en Metodología ►

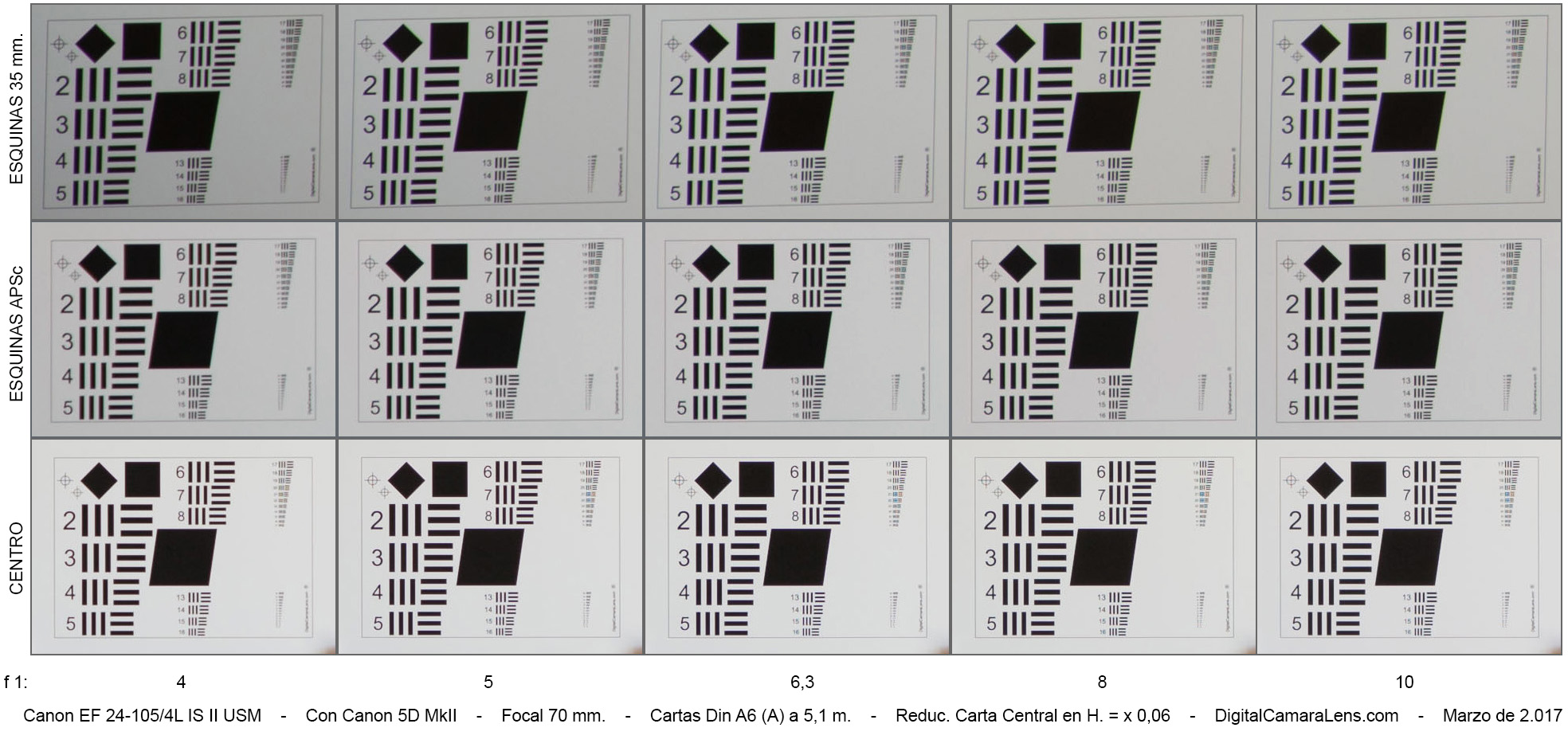

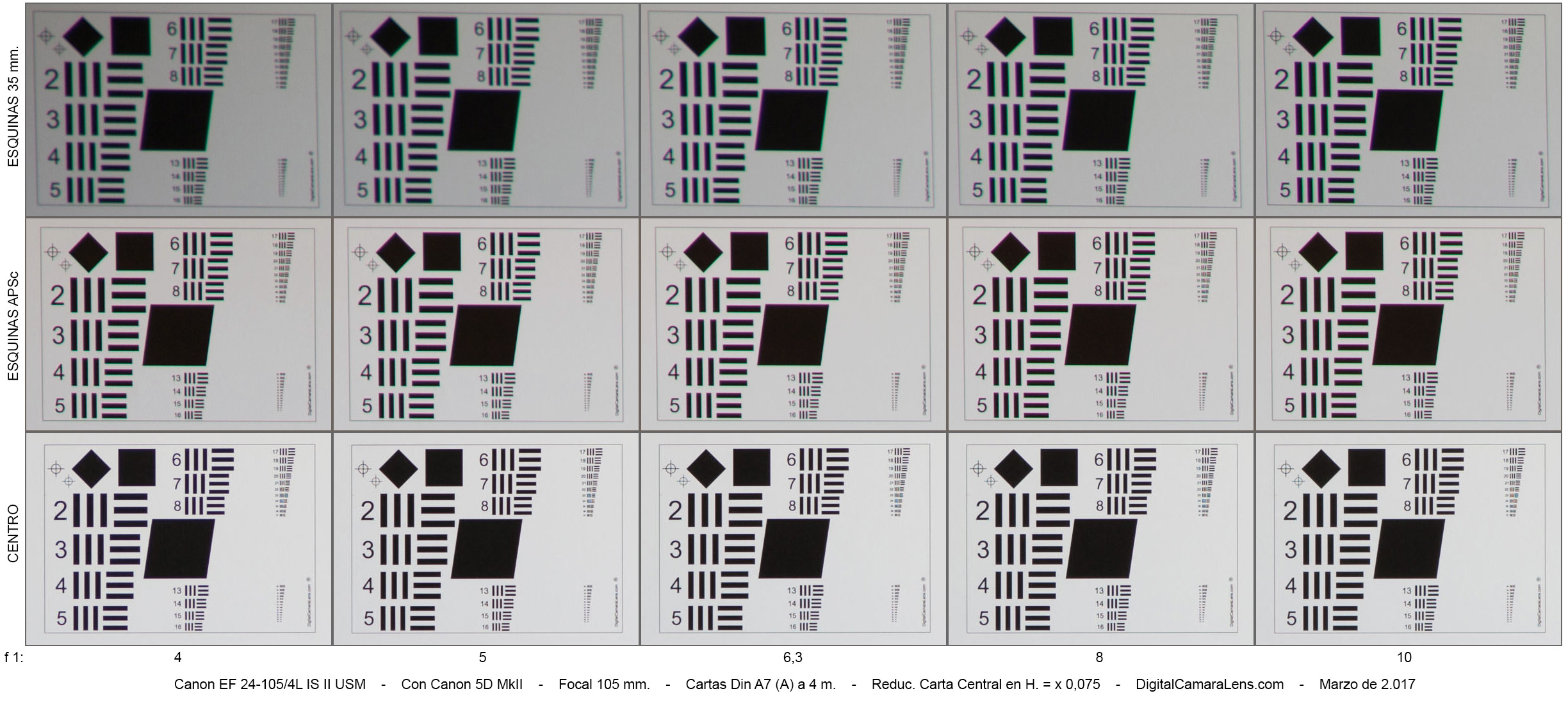

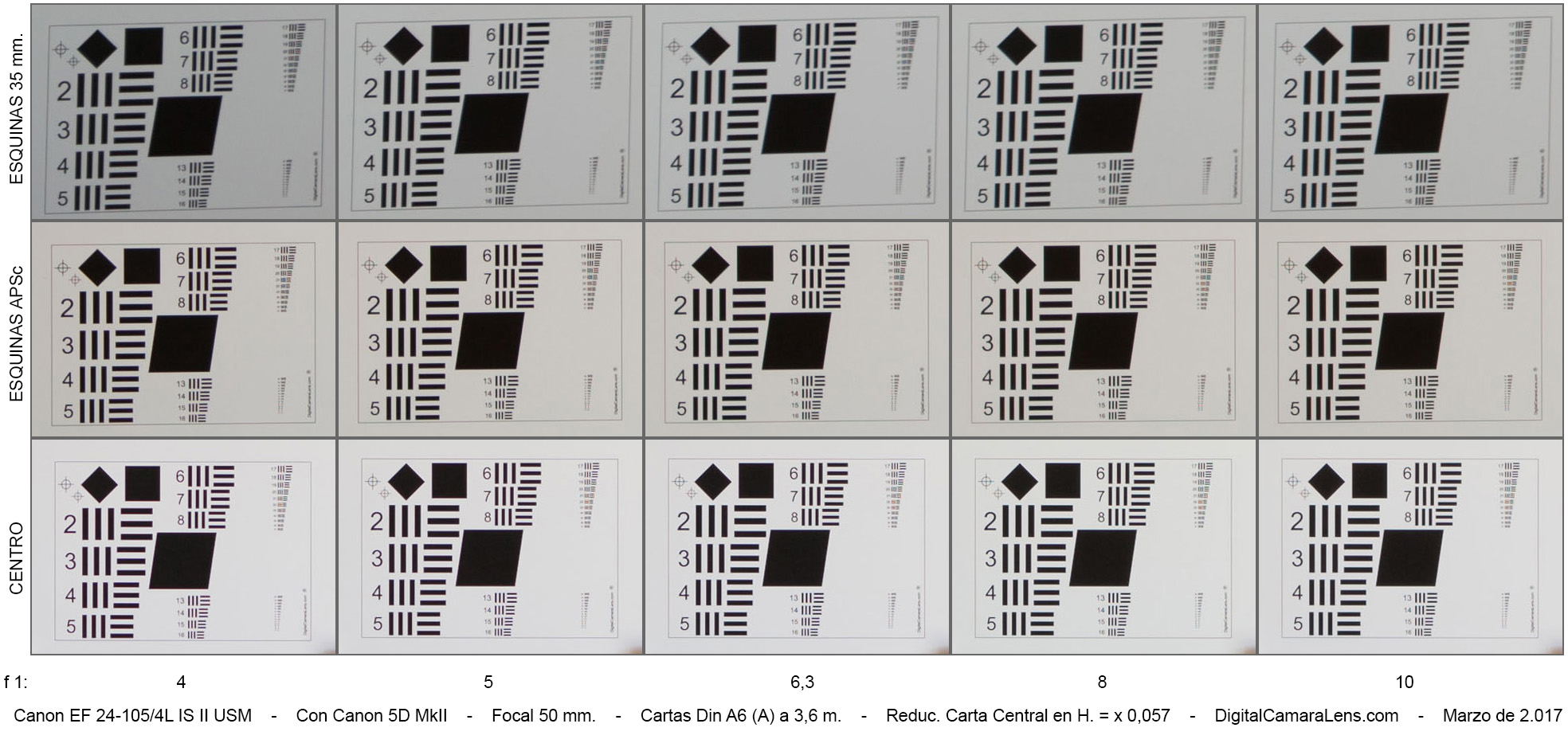

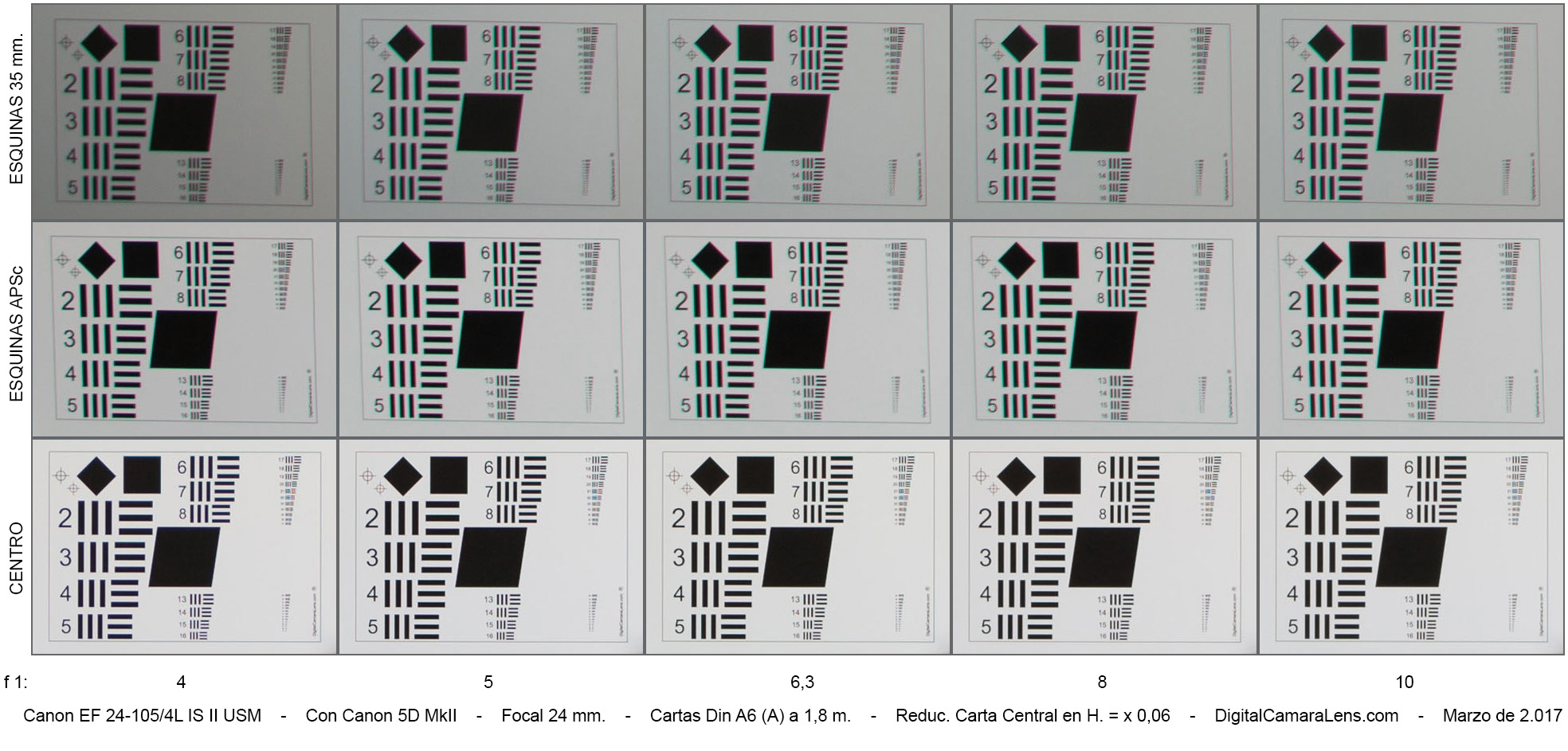

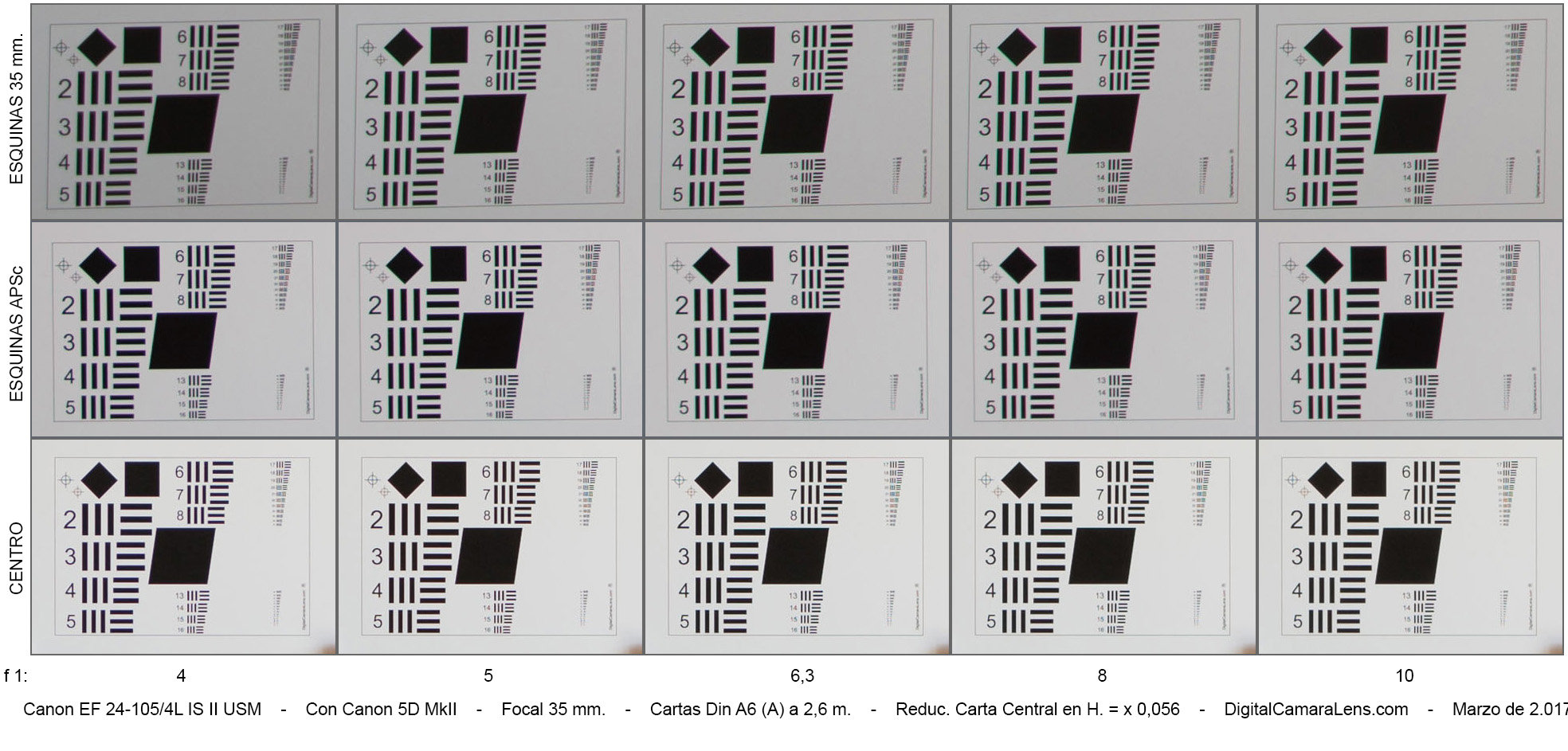

Mosaicos de Cartas de Resolución



Focales



Aberturas f 1:/












Miniatura Genérica



24 mm.

35 mm.

50 mm.

70 mm.

105 mm.



4 - 5 - 6,3 - 8 - 10

4 - 5 - 6,3 - 8 - 10

4 - 5 - 6,3 - 8 - 10

4 - 5 - 6,3 - 8 - 10

4 - 5 - 6,3 - 8 - 10

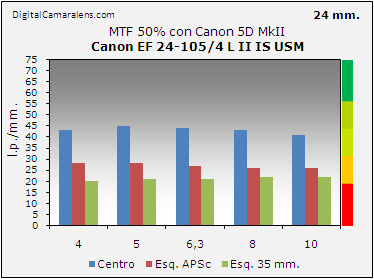

Resolución en estudio MTF50%   (Valor óptimo teórico 52 l.p./mm.)                              Detalles en Metodología ►



24 mm. 4 5 6,3 8 10
Centro 43 45 44 43 41
Esq. APSc 28 28 27 26 26
Esq. 35 mm. 20 21 21 22 22
35 mm. 4 5 6,3 8 10
Centro 45 46 48 44 44
Esq. APSc 35 35 35 33 32
Esq. 35 mm. 26 31 34 33 31


50 mm. 4 5 6,3 8 10
Centro 45 44 47 46 44
Esq. APSc 37 39 38 40 39
Esq. 35 mm. 27 30 28 28 28
70 mm. 4 5 6,3 8 10
Centro 42 42 42 40 42
Esq. APSc 31 34 36 36 36
Esq. 35 mm. 29 30 31 31 31

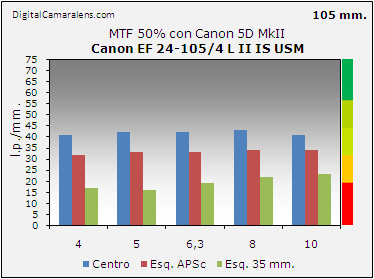

105 mm. 4 5 6,3 8 10
Centro 41 42 42 43 41
Esq. APSc 32 33 33 34 34
Esq. 35 mm. 17 16 19 22 23

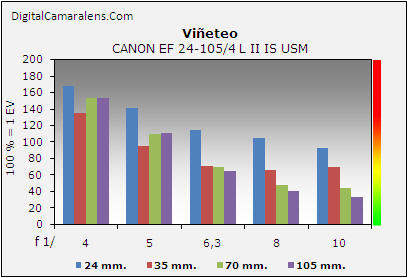

- Viñeteo                                                                                                                                Detalles en Metodología ►




Focales

f 1:/

 4 5 6,3 8 10
24 mm.

%

 167 141 114 105 93
35 mm. % 135 95 71 66 70
70 mm. .% 153 110 69 48 44
105 mm. % 154 111 64 41 34

Tipo de viñeteo: Radial en 24, 70 y 105 mm. y Progresivo en 35 mm.
100% Sat. = 1 Ev

- Distorsión geométrica.                                                                                                    Detalles en Metodología ►

Focales

Dist.

 % Inversión
24 mm. 2,5 m. -2,16 Ligera
31 mm. 2,5 m. +0,19 Muy Ligera
35 mm. 3,5 m. +1,17 -
50 mm. 5 m. +1,95 -
70 mm. 5 m. +1,95 -
105 mm. 10 m. +1,50 -


Comentarios Distorsión Geométrica.
Muy correcta en los 24 mm. y excesiva en la zona 50-70 mm.


Imagen gráfica de 24 mm.

Imagen gráfica de 70 mm.
- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología ►



Focales

f 1:/

 4 5 6,3 8 10
24 mm. % 0,18 0,18 0,18 0,18 0,18
Amplitud   a a a a a
35 mm. % 0,09 0,09 0,09 0,09 0,09
Amplitud   a a a a a
50 mm. % 0 0 0 0 0
Amplitud   m m m m m
70 mm. % 0,09 0,09 0,12 0,12 0,12
Amplitud   a a a a a
105 mm. % 0,36 0,30 0,24 0,21 0,21
Amplitud   ma ma ma ma ma

                                      Índices de referencia:
                                                   ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                                      ma: muy amplia | a: amplia |  m: media  |  r: reducida


- Enfoque y estabilizador.-                                                                         Detalles en Metodología ►


Focales

De d.m.e. a infinito

 De infinito a d.m.e.
24 mm. 0,8 0,8
105 mm. 0,9 0,9
Valores en segundos.

Consistencia: correcto.
Precisión: correcto
Micro-ajustes necesarios: 0

Estabilizador.-
Medición MTF50% sobre trípode con modo de disparos: Bloqueo de espejo y obturación posterior 3 s., con IS inmediatamente después de su activación y sin Bloqueo de Espejo ni IS:

Focal 105 mm. a 5 m.
Tiempos de exposición: 1/25 s.


Modo

MTF50%
Bloq. Espejo 42
Con IS 41
Sin Bloq. Espejo ni IS

35
