CANON EF 24-105/4L IS USM
 _______________________________________________________________________________________________________________________



4 Diciembre 2.011

 Partes de la Página
 Definición en Estudio▼
 Viñeteo▼
 Distorsión▼
 A. Cromáticas▼
 Enfoque▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

Con Canon 5D y 5D MkII________________________________________________________________________________________________________________________

- Definición en exterior.                                                                                                     Detalles en Metodología ►


24 mm. a  f 1:6,3  -  f 1:9 35 mm. a  f 1:6,3  -  f 1:9
50 mm. a  f 1:6,3  -  f 1:9 70 mm. a  f 1:7,1  -  f 1:10
La miniatura de cada focal no corresponde
a una determinada abertura.
105 mm. a  f 1:7,1  -  f 1:10


Distancia: 25, 25, 25, 55 y 55 mts.
 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Canon 5D Mk II - 1.1.0] | Medición: Evaluativa - Inapreciable.
Procesado de .JPGs.-
Con A.C.R. Todos los ajustes estándares excepto enfoque: Cantidad 65, Radio 0,8 y Detalle 25
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 12,7 Mpx. - Espacio en disco: de 4,8 a 6,8 MB

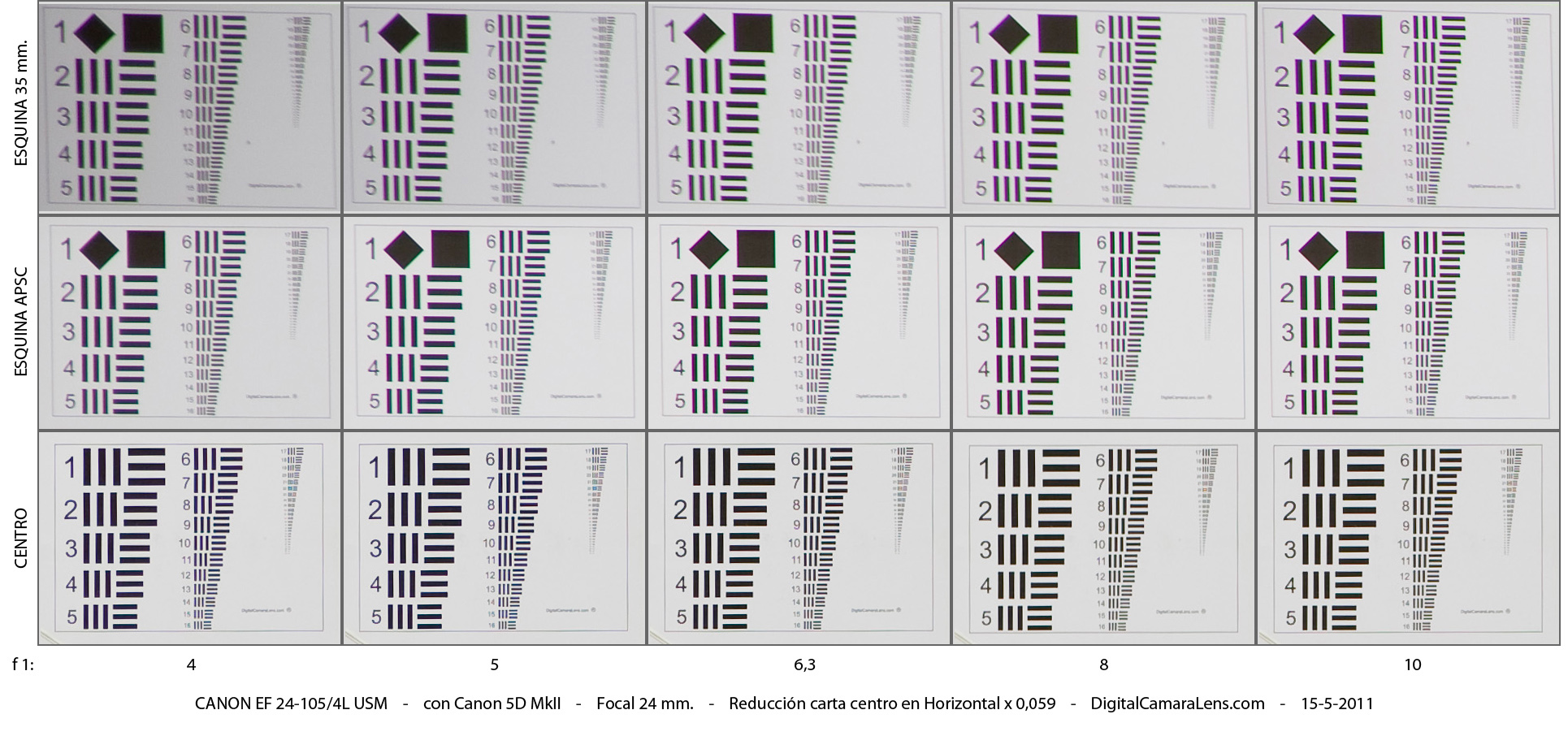

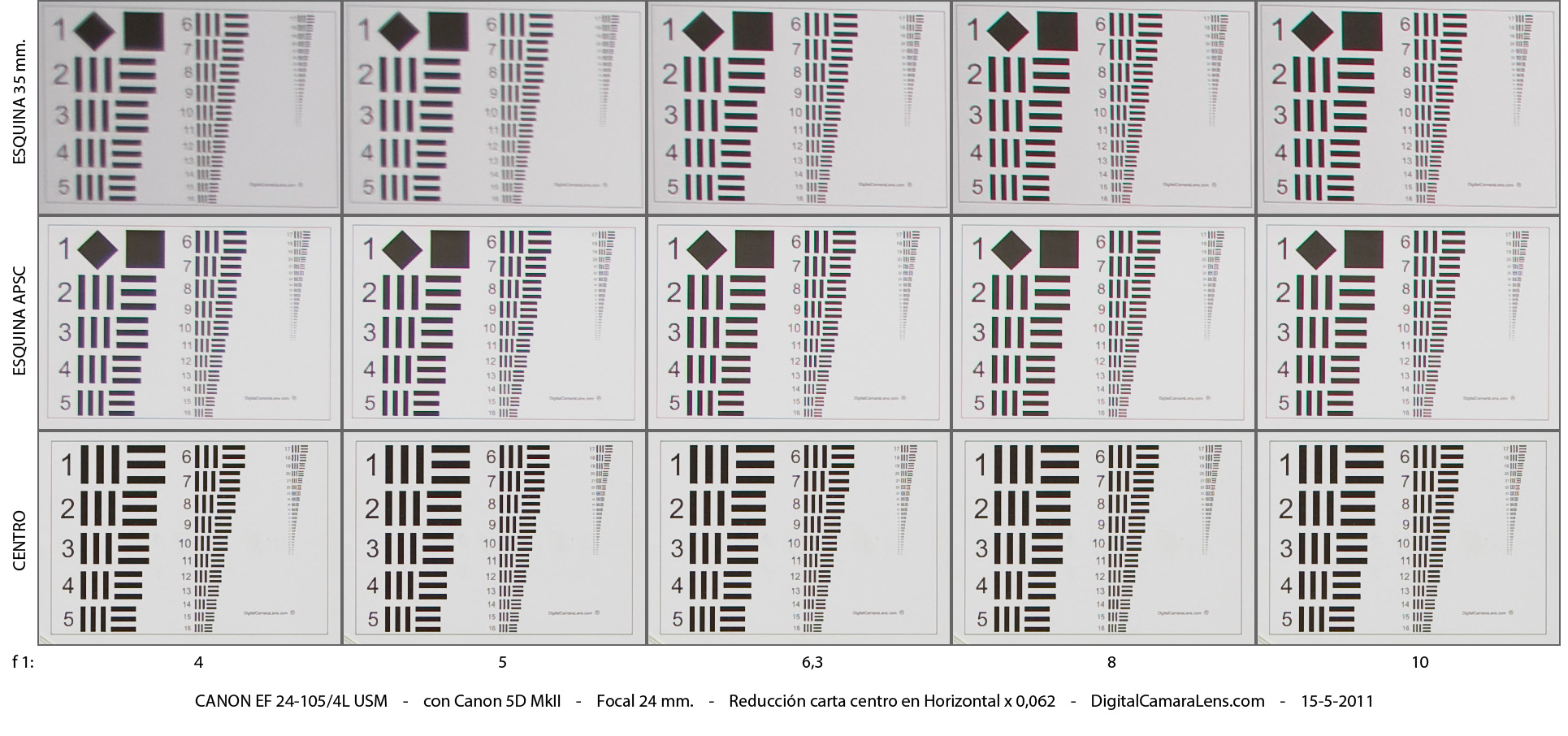

- Definición en estudio. - Canon 5D y  Canon 5D MkII-

Para ver el mosaico de la focal deseada haz clic en sus aberturas.                   Detalles en Metodología ►

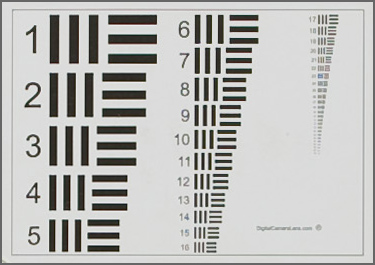

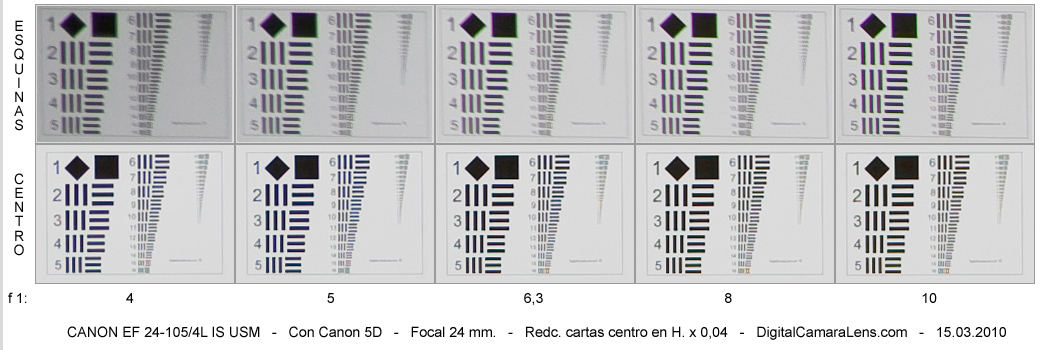

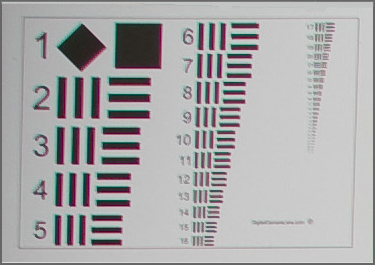

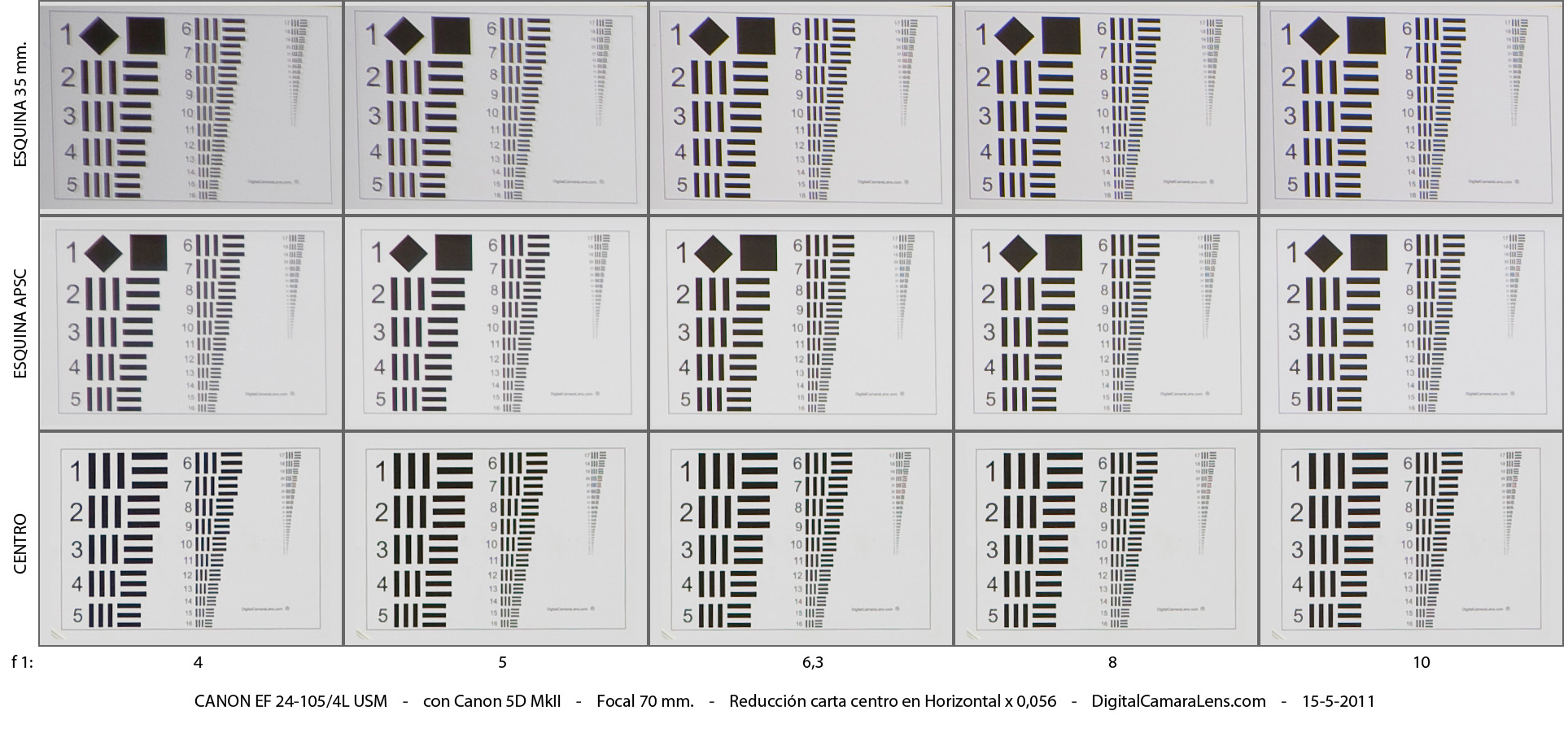

Mosaicos de Cartas de Resolución



Focales



Aberturas  Canon 5D












Miniatura Genérica





24 mm.

40 mm.

50 mm.

80 mm.

105 mm.



f 1:/

4 - 5 - 6,3 - 8 - 10

4 - 5 - 6,3 - 8 - 10

4 - 5 - 6,3 - 8 - 10

4 - 5 - 6,3 - 8 - 10

4 - 5 - 6,3 - 8 - 10


Para ver el mosaico de la focal deseada haz clic en sus aberturas.                   Detalles en Metodología ►

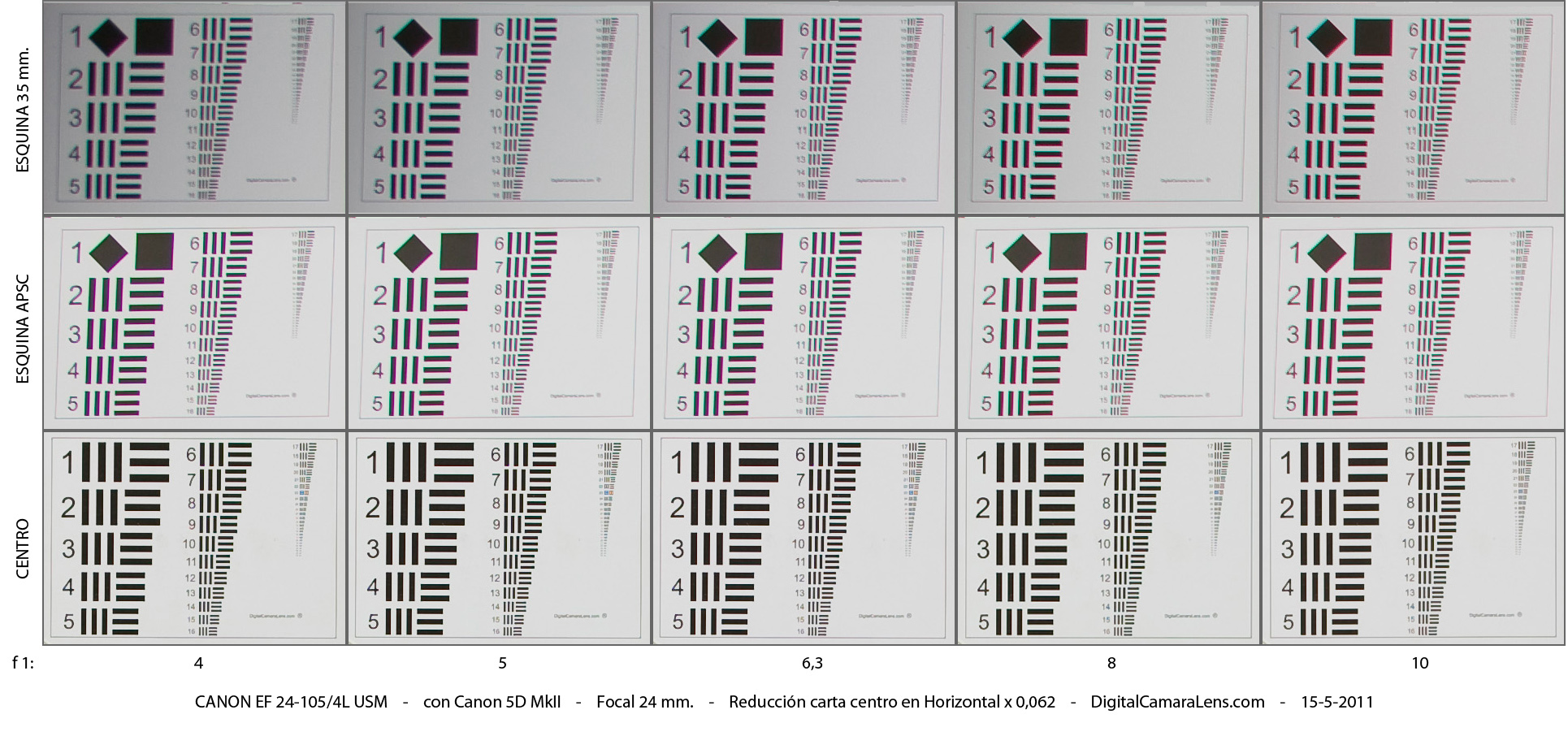

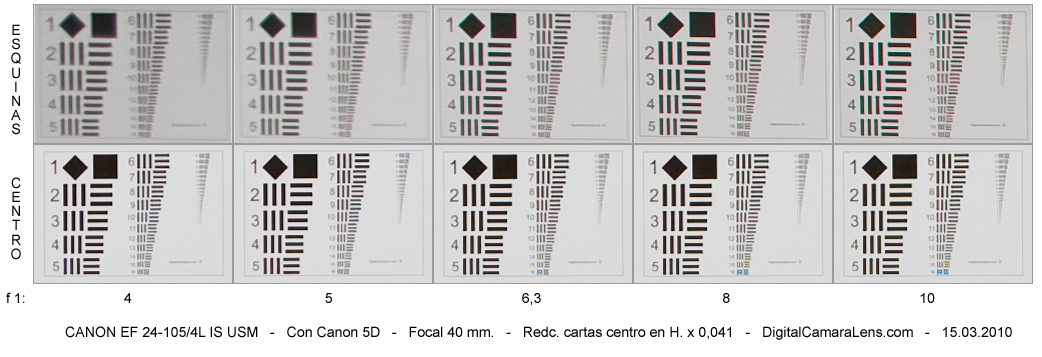

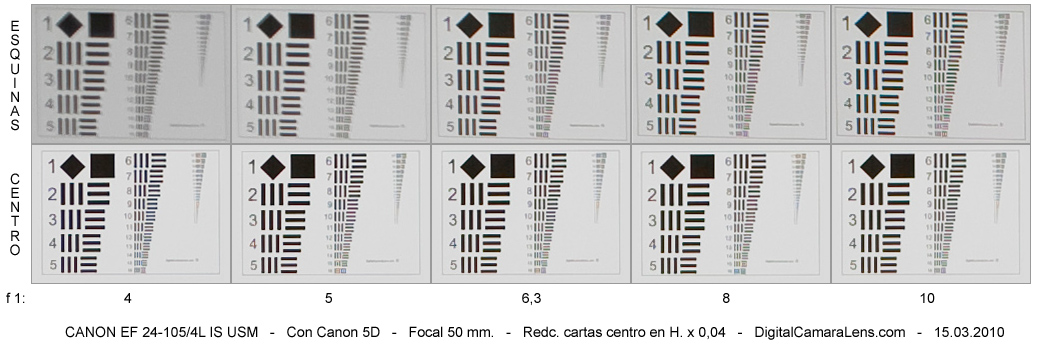

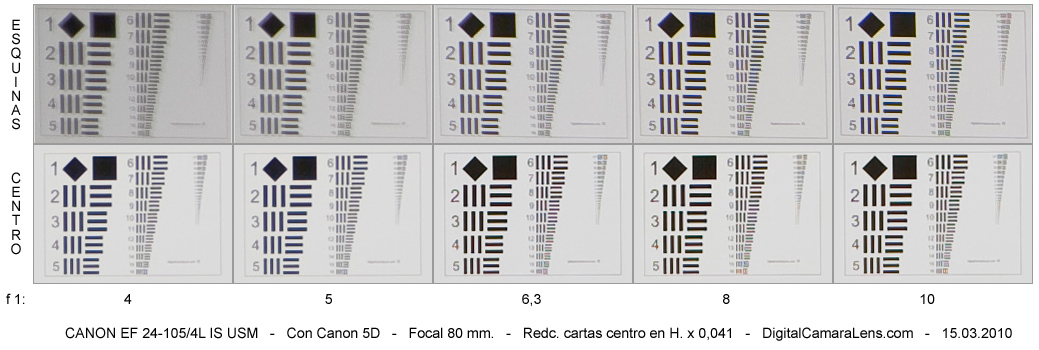

Mosaicos de Cartas de Resolución



Focales



Aberturas   Canon 5D MkII_












Miniatura Genérica





24 mm.

35 mm.

70 mm.

105 mm.



f 1:/

4 - 5 - 6,3 - 8 - 10

4 - 5 - 6,3 - 8 - 10

4 - 5 - 6,3 - 8 - 10

4 - 5 - 6,3 - 8 - 10


Resumen Definición en Estudio.


                                        Valoración simplificada de nitidez por focal y abertura.

VALORES 35 mm.

f 1:/

 4 5 6,3 8 10
24 mm. Centro/Esq. .. */* */* */* */* */*
40 mm. Centro/Esq. .. .*/* */* */* */* */*
70 mm. Centro/Esq. . */* .*/* */* */* */*
105 mm. Centro/Esq. . .*/* .*/* */* */* */*

                                        Abreviaciones:
                                 * Excelente | * Correcto | * Mejorable | * Deficiente | * Muy deficiente



Resolución en estudio MTF50%  (Canon 5D MkII)                                                           Detalles en Metodología ►


Focal 24 mm.

Valores en l.p./mm.
f 1:

4

 5 6,3 8 10
Centro 40 43 40 38 38
Esq. APSc 46 41 42 41 39
Esq. 35 mm. 19 24 32 28 29

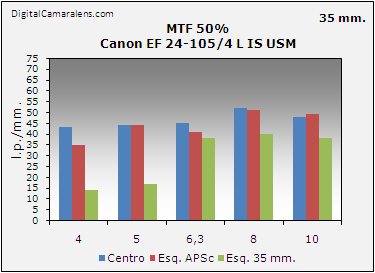

Focal 35 mm.

Valores en l.p./mm.
f 1:

4

 5 6,3 8 10
Centro 43 44 45 52 48
Esq. APSc 35 44 41 51 49
Esq. 35 mm. 14 17 38 40 38

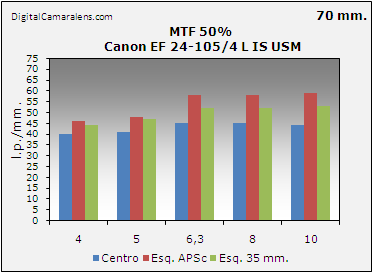

Focal 70 mm.

Valores en l.p./mm.
f 1:

4

 5 6,3 8 10
Centro 40 41 45 45 44
Esq. APSc 46 48 58 58 59
Esq. 35 mm. 44 47 52 53 53

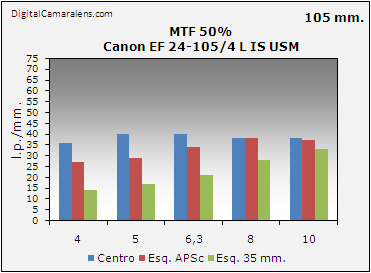

Focal 105 mm.

Valores en l.p./mm.
f 1:

4

 5 6,3 8 10
Centro 36 40 40 38 38
Esq. APSc 27 29 34 38 37
Esq. 35 mm. 14 17 21 28 33

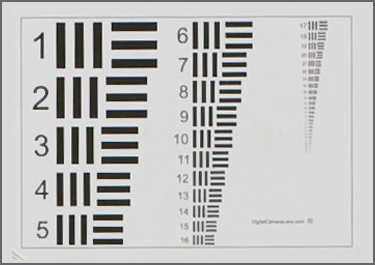

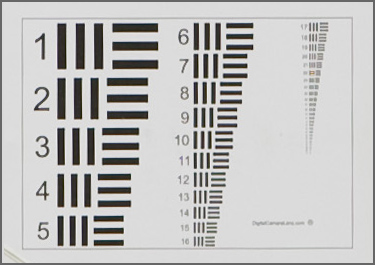

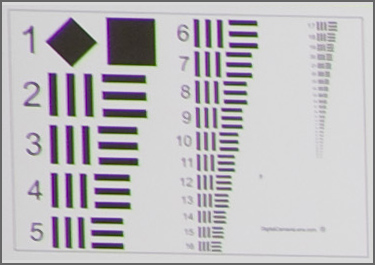

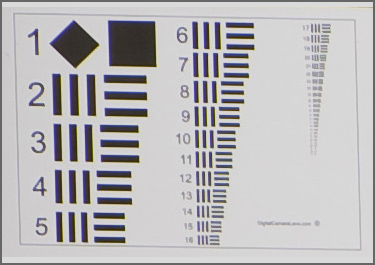

A continuación un breve resumen gráfico del diferencial centro-esquina del formato de 35 mm. En las cartas de esquinas (zona izquierda), extraídas de los mosaicos publicados, se pueden apreciar: ACs laterales, viñeteo, deformación y variación de tamaño por distorsión y contraste.

Así de cruel es la visión centro-esquina de un todoterreno con el contraste radical blanco/negro de las cartas. En fotos reales, si no hay un contraste alto, opinaremos que "son blandas" por ponerle un nombre benévolo. Si hay un contraste elevado veremos esos fringes

Canon 5D MkII
Centro Esquina
24 mm. a f 1:8 24 mm. a f 1:8
70 mm. a f 1:8 70 mm. a f 1:8
105 mm. a f 1:8 105 mm. a f 1:8

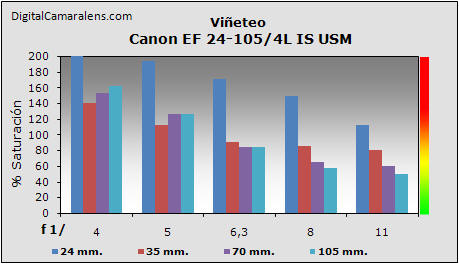

- Viñeteo                                                                                                                                Detalles en Metodología ►





VALORES 35 mm.

f 1:/

 4 5 6,3 8 10
24 mm.

%

 211 194 171 150 112
35 mm. % 140 112 91 86 80
70 mm. .% 153 126 84 65 60
105 mm. % 162 126 84 57 50
 100 % = 1 EV



- Distorsión geométrica.                                                                                                    Detalles en Metodología ►

Focales

Dist.

 % Inversión
24 mm. 2,5 mts. -2,34 Apreciable
28 mm. 3 mts. -1,29 Apreciable
35 mm. 3,5 mts. +0,82 -
50 mm. 4 mts. +0,94 -
70 mm. 5 mts. +1,52 -
105 mm. 7 mts. +1,52 -
Muestra gráfica de 24 mm.  -2,34%
Muestra gráfica de 70 mm.  +1,52%


Comentarios Distorsión Geométrica.-
En la muestra de 24 mm. se puede apreciar el nivel de distorsión, el pliegue (bigote) de la inversión así como el nivel de viñeteo de campo (1,5 EV)

En la zona de los 50 mm. a los 70 mm. la distorsión positiva se hará notar en múltiples ocasiones.

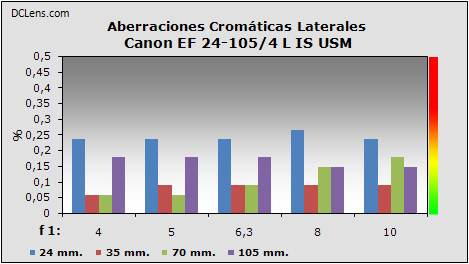

- Aberraciones Cromáticas.                                                                                              Detalles en Metodología ►





Focales

f 1:/

 4 5 6,3 8 10
24 mm. % 0,24 0,24 0,24 0,27 0,24
35 mm. % 0,06 0,09 0,09 0,09 0,09
70 mm. % 0,06 0,06 0,09 0,15 0,18
105 mm. % 0,18 0,18 0,18 0,15 0,15

Valoración ACs laterales por focal y abertura.

Índices de referencia:
 ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente


- Enfoque                                                                                             Detalles en Metodología ►


FOCAL

De d.m.e. a infinito

 De infinito a d.m.e.
24 mm. 0,9 s. 0,8 s.
105 mm. 1 s. 1 s.
 Valores en s.

Consistencia: correcto.
Precisión: correcto.
Microajustes necesarios: ninguno.
